用于数字中频的汽车无线电调谐器前端
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

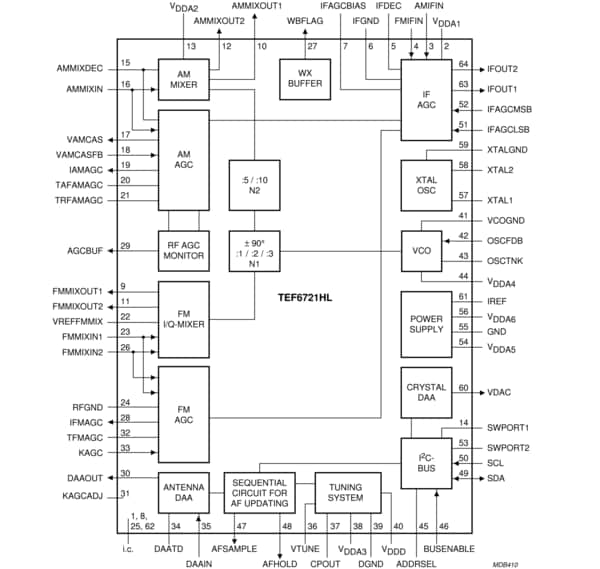

TEF6721HL是单芯片汽车无线电调谐器，适用于AM、FM标准、FM带内同频数字音频广播(IBOC DAB)和气象波段，为SAF7730H提供综合的AM和FM增益控制差分中频(IF)输出，包括如下功能：
- 10.7 MHz中频频率的AM上变频调谐器，适用于长波(LW)/中波(MW)/短波(SW)应用（31 m、41 m和49 m波段)
- 10.7 MHz中频频率的FM单向转换调谐器，带集成式镜频抑制，适用于美国FM、欧洲FM、日本FM、东欧FM和气象波段接收；可使用高端和低端本地振荡器(LO)注入选择所有波段。
- 调谐系统在一个芯片上集成了电压控制振荡器(VCO)、晶体振荡器和锁相环路(PLL)合成器。
