80C51 8位微控制器 - 12时钟操作，16K/512 OTP/RAM，8通道10位A/D，I2C，PWM，捕获/比较，高速I/O
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
P87C554单芯片8位微控制器通过高级CMOS工艺制造，是80C51微控制器系列的衍生产品。87C554与80C51具有相同的指令集。
87C554包含一个16k x 8非易失性EPROM，一个512×8读/写数据存储器，五个8位I/O端口，一个8位输入端口，两个16位定时器/事件计数器（与80C51的定时器类似），一个与捕获和比较锁存配套的额外的16位定时器，一个15源，四优先级嵌套中断结构，一个8输入ADC，一个双DAC脉宽调制接口，两个串行接口（UART和I²C总线），一个“看门狗”定时器和片内振荡器以及定时电路。对于需要额外功能的系统，P87C554可以使用标准TTL兼容内存和逻辑器件进行扩展。
此外，P87C554具有降低能耗空闲模式和掉电模式这两种可选软件模式。空闲模式冻结CPU同时允许RAM、定时器、串口和中断系统继续工作。ADC可以选择在空闲模式下运行。掉电模式保存RAM内容但冻结振荡器，从而使所有其它芯片功能失效。
该设备还具有算术处理器功能，同时具有二进制和BCD算术以及位处理能力。指令集包括超过100个指令：49个单字节、45个双字节和17个三字节。凭借16 MHz晶振，58%的指令在0.75微秒内执行，40%在1.5微秒内执行。乘和除指令需要3微秒。
sot188-2_3d
产品详情

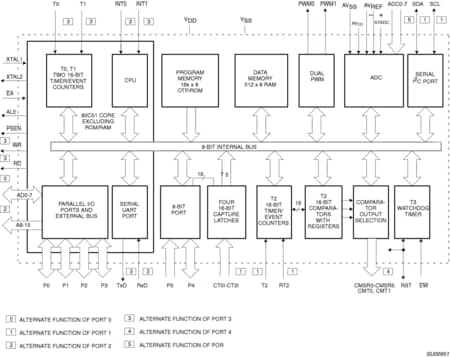

框图
特征
- 80C51中央处理单元
- 16k x 8 EPROM，可外部扩展到64 KB
- 耦合到4个捕获寄存器和3个比较寄存器的附加16位定时器/计数器
- 2个标准16位定时器/计数器
- 512 x 8 RAM，可外部扩展到64 KB
- 能够生成8个同步超时输出
- 带8个多路复用模拟输入的10位ADC
- 快速8位ADC选项
- 2个8位分辨率脉冲宽度调制输出
- 5个8位I/O端口外加一个与模拟输入共享的8位输入端口
- 具有面向字节的主机和从机功能的I²C总线串行I/O端口
- 片内看门狗定时器
- 扩展温度范围
- 全静态工作 - 0至16 MHz
- 工作电压范围：2.7 V至5.5 V（0至16 MHz）以及4.5 V至5.5 V（16至33 MHz）
- 3个安全位
- 加密阵列 - 64字节
- 4个中断优先级
- 15个中断源
- 全双工增强型UART
- 帧错误检测
- 自动地址识别
- 电源控制模式
- 可停止并恢复时钟
- 空闲模式
- 掉电模式
- 第二个DPTR寄存器
- 禁止ALE，降低EMI
- 可编程I/O引脚
- 通过外部中断从掉电模式中唤醒
- 软件复位
- 上电检测复位
- ADC电荷泵禁用
- ONCE模式
- ADC在空闲模式下有效
部件编号包含： P87C554SFAA.
