80C51 8位微控制器系列4 K/8 K OTP/ROM低电压（2.7至5.5 V），低功耗，高速（33 MHz），128/256 B RAM
飞利浦80C51/87C51/80C52/87C52属高性能静态80C51设计，使用飞利浦高密度CMOS技术制造，电压工作范围从2.7 V到5.5 V。
8xC51和8xC52分别包含一个128字节RAM 和一个256 字节RAM，32 I/O线，3个16位计数/定时器，一个六源，四优先级嵌套中断结构，一个用于多处理器通信、I/O扩展或全双工UART的串行I/O端口、片内振荡器和时钟电路。
此外，该设备具有低功耗的静态设计，提供低至零的各种工作频率。具有两种可软件配置的降低功耗的模式-空闲模式和掉电模式。空闲模式冻结CPU同时允许RAM、定时器、串口和中断系统继续工作。掉电模式保存RAM内容但冻结振荡器，从而使所有其它芯片功能失效。设计是静态的，因此可以停止时钟而不丢失用户数据，随后从时钟停止的时间点恢复执行。
Outline 3d SOT187-2
产品详情

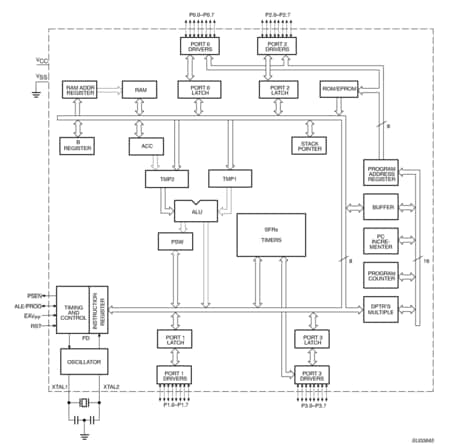

框图
特征
- 8051中央处理单元
- 4k ？8 ROM (80C51)
- 8k ? 8 ROM (80C52)
- 128 ? 8 RAM (80C51)
- 256 ? 8 RAM (80C52)
- 3个16位计数/定时器
- 布尔处理器
- 全静态工作
- 低电压（16 MHz时为2.7 V至5.5 V）工作
- 内存寻址功能
- 64k ROM和64k RAM
- 电源控制模式：
- 可停止并恢复时钟
- 空闲模式
- 掉电模式
- 可兼容CMOS和TTL
- 2个速度范围，VCC = 5 V
- 0至16 MHz
- 0至33 MHz
- 3种封装形式
- 扩展温度范围
- 双数据指针
- 安全位：
- ROM（2位）
- OTP/EPROM（3位）
- 加密阵列 - 64字节
- 4个中断优先级
- 6个中断源
- 4个8位I/O端口
- 全双工增强型UART
- 帧错误检测
- 自动地址识别
- 可编程时钟输出
- 异步端口复位
- 低EMI（禁止ALE和转换速率控制输出）
- 通过外部中断从掉电模式中唤醒
部件编号包含： P87C52UBAA.
