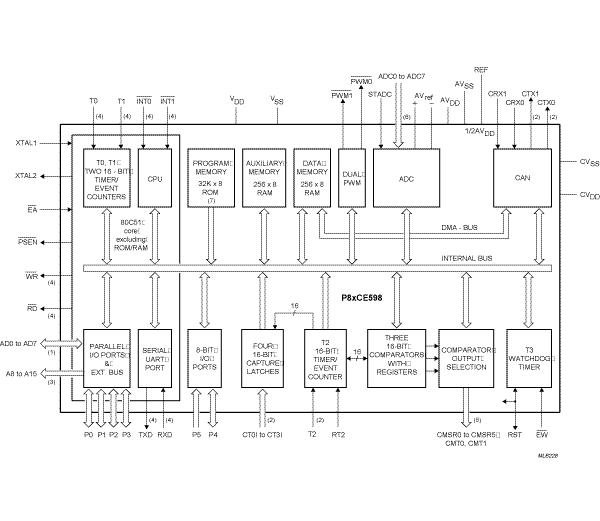

P8xCE598是单芯片8位高性能微控制器,具有片内CAN控制器,从80C51微控制器系列衍生而来。其使用强大的80C51指令集。<!--图1显示P8xCE598的系统框图。--> P8xCE598通过高级CMOS工艺制造,专为在汽车和一般工业应用中使用而设计。除80C51标准功能外,该设备还为这些应用提供各种专用硬件功能。
P8xCE598有两个版本:
此后,这些版本将称为P8xCE598。
温度范围包括(最大fCLK= 16 MHz):
P8xCE598兼具P8XC552(微控制器)和PCA82C200(飞利浦CAN控制器)的功能,具有以下增强功能:
电磁兼容性(EMC)
减少微控制器P8xCE598的电磁辐射得到了极大关注。以下功能可减少电磁辐射并额外提高电磁敏感性:
四个数字部件供电电压引脚(VDD1至VDD4)和四个数字部件接地引脚(VSS1至VSS4)提供在封装上。这些引脚(一个VDD和一个SS)作为成对引脚放置在封装的四侧,提供:
- VDD1 /VSS1用于内部逻辑(CPU、定时器/计数器、存储器、CAN、UART、ADC)
- VDD2 /VSS2用于端口1、端口3和端口4以及PWM0和PWM1输出
- VDD3 /VSS3用于片内振荡器
- VDD4 /VSS4用于端口0、端口2,ALE输出和PSEN输出。
ALE建议
对于不需要外部存储器或暂无外部存储器的应用:ALE输出信号(脉冲频率1 ?6 fOSC)可以在软件控制下禁用(在PCON SFR: ?RFI?中为位5);如果禁用,将不产生ALE脉冲。ALE引脚将被内部拉低,将外部地址锁存切换到到安静状态。MOVX指令将仍作为正常MOVX切换ALE。
在?RFI减少模式?期间,ALE将在空闲模式期间保留其正常高值,在掉电模式期间保留低值。
此外,内部访问(EA= 1)期间,地址超出内部程序存储器大小时ALE将正常切换。外部访问(EA= 0)期间,不管是否设置?RFI?标志,ALE将始终正常切换。
部件编号包含: P80CE598FFB.
|
|
|
|
|
|
---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
