728-960 MHz，4.0 W平均值，28 V CDMA，W-CDMA，LTE射频功率LDMOS晶体管
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

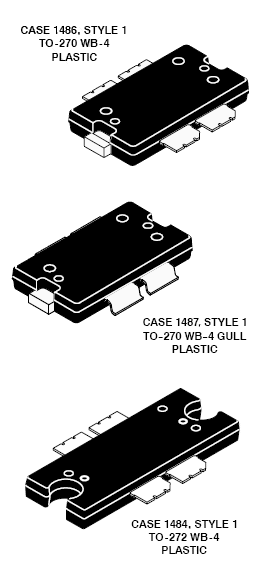

MRF8P9040NR1、MRF8P9040GNR1和MRF8P9040NBR1专为700至1000 MHz频率范围的CDMA、W-CDMA和LTE基站应用而设计。可用于AB类和C类的所有典型移动通信基站调制格式。
产品详情
RF Performance
驱动器应用 - 900 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ = 320 mA，平均输出功率 = 4.0 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | ηD (%) | ACPR (dBc) |
| 920 MHz | 18.9 | 18.9 | –49.6 |
| 940 MHz | 19.1 | 19.5 | –50.1 |
| 960 MHz | 19.1 | 19.9 | –48.8 |
- 在32 Vdc，940 MHz，63 W连续波输出功率(自额定输出功率3 dB输入过驱)时，能承受10:1 VSWR，旨在增强耐用性
- 1 dB压缩点时，典型连续波输出功率 ≃ 42 W
驱动器应用 - 700 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ = 320 mA，平均输出功率 = 4.0 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | ηD (%) | ACPR (dBc) |
| 728 MHz | 19.9 | 18.7 | –49.9 |
| 748 MHz | 20.1 | 19.1 | –50.0 |
| 768 MHz | 20.0 | 19.5 | –49.9 |
