A3I35D012WN
3200-4000 MHz, 1.8 W平均值, 28 V Airfast
®
宽带集成射频LDMOS放大器
A3I35D012WN
接收通知
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

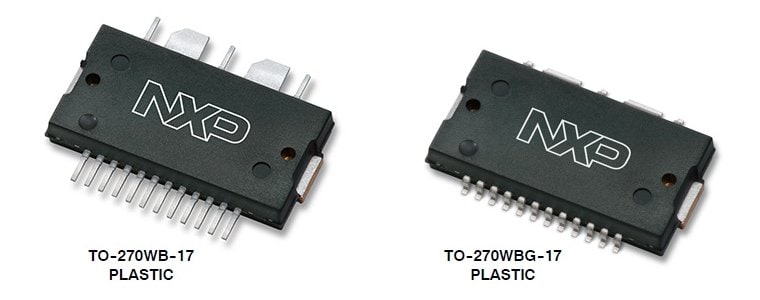

TO-270WB-17, TO-270WBG-17 Package Image
A3I35D012WN宽带集成电路专为需要非常宽瞬时带宽能力的移动通信基站应用而设计的。该电路包括片上匹配,可用于3200至4000 MHz。其多级结构的额定电压为20至32 V,涵盖所有典型的移动通信基站调制格式。
数据手册
产品详情
部件编号包含:
A3I35D012WGN, A3I35D012WN.
射频性能表
3500 MHz
典型单载波W-CDMA特征性能:V
DD
= 28 Vdc,I
DQ1(A+B)
= 36 mA,I
DQ2(A+B)
= 138 mA,平均
输出功率
=1.8 W,输入信号PAR = 9.9 dB @ 0.01% CCDF。
(1)
频率
G
ps
(dB)
功率附加效率
(%)
ACPR
(dBc)
3400 MHz
28.3
16.5
–45.2
3500 MHz
28.0
17.3
–45.1
3600 MHz
27.9
17.8
–44.8
3700 MHz
27.8
17.8
–44.5
3800 MHz
27.8
17.5
–44.7
1. 所有数据均在一个装置中测量,器件焊接到散热器上。
文档
快速参考恩智浦
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - A3I35D012WN 3200-4000 MHz, 1.8 W Avg, 28 V Data Sheet
PDF
版本 0
Nov 26, 2018
471.9 KB
A3I35D012WN
