250 W连续波，2400-2500 MHz，32 V射频功率LDMOS晶体管
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
MRF7S24250N 250 W连续波射频功率晶体管用于2450 MHz的工业、科技、医疗(ISM)和工业加热应用。此器件适用于连续波、脉冲和线性应用。这款高增益、高效率、坚固耐用的器件旨在替代工业磁控管，并且将提供更长的寿命，维护也更容易。
产品详情
部件编号包含： MRF7S24250N.
RF Performance Tables
典型性能

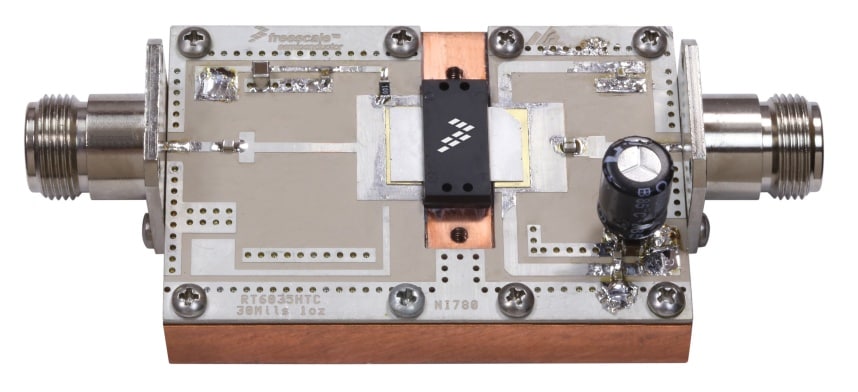

在2400–2500 MHz参考电路中，VDD = 32 Vdc| 频率 (MHz) | 信号类型 | 输入功率 (W) | Gps (dB) | ηD (%) | 输出功率 (W) |
| 2400 | 连续波 | 9.0 | 14.5 | 55.5 | 255 |
| 2450 | 9.0 | 14.7 | 54.8 | 263 | |
| 2500 | 9.0 | 14.3 | 55.5 | 242 |
负载不匹配/耐用性
| 频率 (MHz) | 信号类型 | VSWR | 输入功率 (W) | 测试 电压 | 结果 |
| 2450 | 连续波 | > 10:1 所有相角 | 14 (3 dB过驱) | 32 | 无器件 退化 |
