22位双向低压转换器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

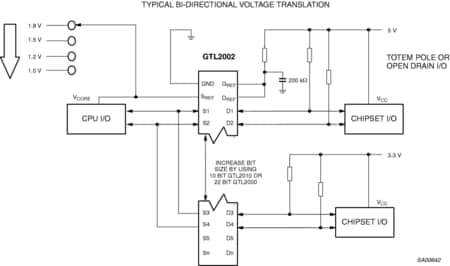

射型收发器逻辑 - 收发器电压钳位(GTL-TVC)提供低通态电阻和最小传输延迟的高速电压变换。GTL2000提供22个带有共同栅极(GREF)的NMOS传输晶体管(Sn和Dn)和一个参考晶体管(SREF和DREF)。该器件允许1.0 V和5.0 V之间的双向电压变换而无需使用方向引脚。
当Sn或Dn端口为低电平时，钳位处于通态且Sn和Dn端口之间存在低电阻连接。假设Dn端口上为更高的电压，当Dn端口为高时，Sn端口上的电压限制为参考晶体管(SREF)设置的电压。当Sn端口为高电平时，上拉电阻会将Dn端口上拉至VCC。此功能允许在用户选择的更高和更低电压之间进行无缝变换，而无需方向控制。
所有晶体管具有相同的电特性，输出间的电压或传输延迟具有最小的偏差。由于晶体管是对称制造的，所以这有利于分离式晶体管电压变换解决方案。因为器件中的所有晶体管完全相同，所以可在任何其他二十二个匹配Sn/Dn晶体管上寻找SREF和DREF，允许更方便的电路板布局。变换器的晶体管为低电压器件提供极佳的ESD保护，同时保护低ESD抗性器件。
产品详情
部件编号包含： GTL2000DL.
