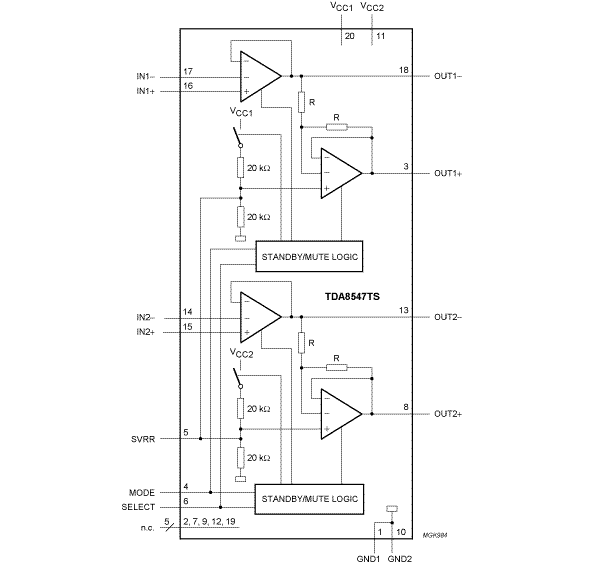

TDA8547TS是双声道音频功率放大器，在电源电压为5 V时向16 Ω负载提供2 x 0.7 W的输出功率。在3.3 V的低电源电压下，8Ω负载时可以获得0.6 W的输出功率。该电路包含两个BTL放大器以及互补PNP-NPN输出级和待机/静音逻辑。器件的所有通道的操作状态(待机、静音或打开)由MODE引脚外部控制。通过SELECT引脚，其中一个输出通道可以在待机状态下进行切换。该功能可用于扬声器选择，同时降低了静态电流消耗。只使用一个通道时，最大输出功率为1.2 W。

购买/参数

部件展开描述	计算机辅助设计模型	封装类型	状态	THD+N (%)	P_o (W)	PSRR	Output configuration	Typical Load (Ohm)	Speaker impedance (BTL / SE)	Input format	V_P [min - max] (V)	类型	SNR (dB)	Power Down
TDA8547TS 数据手册		SSOP20	停产	0.15	0.7	50	SE / BTL	8; 16	8; 16	Analog	2.2 - 18	AB	-	Yes

文档

快速参考恩智浦文档类别.

3 文件

紧凑列表

SSOP20; Reel pack; SMD, 13" Q1/T1 Standard product orientation Orderable part number ending ,118 or J Ordering code (12NC) ending 118[SOT266-1_118]

PDFApr 15, 2013版本更新 1.0

plastic shrink small outline package; 20 leads; body width 4.4 mm[SOT266-1]

PDFFeb 8, 2016版本更新 1.0

2 × 0.7 W BTL audio amplifier with output channel switching[TDA8547TS]

PDFJul 26, 2010版本更新 2.1
