1805-2170 MHz，1.3 W平均值，28 V单载波W-CDMA LDMOS宽带射频集成功率放大器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

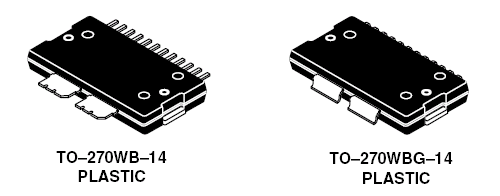

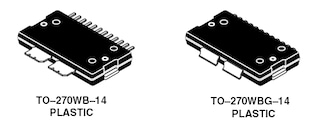

MD7IC1812NR1和MD7IC1812GNR1宽带集成电路具有片上匹配功能，适用于1805至2170 MHz的频率范围。这个多级结构的额定电压为24至32 V，涵盖所有典型的移动通信基站调制格式。
产品详情
RF Performance Tables
驱动器应用 - 1800 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 20 mA，IDQ2A = IDQ2B = 70 mA，平均输出功率 = 1.3 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 1805 MHz | 31.9 | 13.0 | –50.3 |
| 1840 MHz | 31.6 | 13.4 | –50.2 |
| 1880 MHz | 31.5 | 14.0 | –49.8 |
- 在32 Vdc，1840 MHz，19 W连续波输出功率(自额定输出功率3 dB输入过驱)时，能承受5:1 VSWR
驱动器应用 - 1900 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 20 mA，IDQ2A = IDQ2B = 70 mA，平均输出功率 = 1.3 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 1930 MHz | 32.2 | 15.2 | –51.6 |
| 1960 MHz | 32.1 | 15.1 | –52.3 |
| 1995 MHz | 32.0 | 15.1 | –52.6 |
驱动器应用 - 2100 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 20 mA，IDQ2A = IDQ2B = 70 mA，平均输出功率 = 1.3 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 2110 MHz | 32.2 | 14.8 | –52.8 |
| 2140 MHz | 32.3 | 14.6 | –52.6 |
| 2170 MHz | 32.5 | 14.4 | –49.4 |
