1805-2170 MHz，1.3 W平均值，28 V单载波W-CDMA LDMOS宽带射频集成功率放大器
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

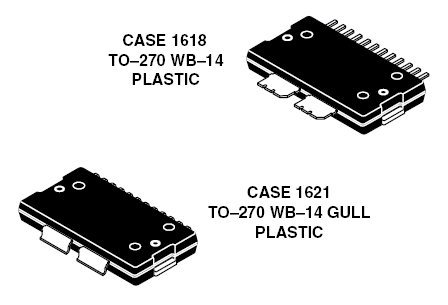

MD7IC2012NR1和MD7IC2012GNR1宽带集成电路具有片上匹配功能，适用于1805至2170 MHz的频率范围。这个多级结构的额定电压为24至32 V，涵盖所有典型的蜂窝基站调制格式。
产品详情
RF Performance Tables
驱动器应用 - 2100 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 20 mA，IDQ2A = IDQ2B = 70 mA，平均输出功率 = 1.3 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 2110 MHz | 31.0 | 14.7 | –51.3 |
| 2140 MHz | 31.3 | 14.8 | –51.2 |
| 2170 MHz | 31.5 | 14.9 | –50.6 |
- 在32 Vdc，2140 MHz，14 W连续波输出功率(3 dB过驱额定输出功率)时，能承受5:1 VSWR
- 1 dB压缩点时，典型连续波输出功率 ≃ 12 W
驱动器应用 - 1800 MHz
典型单载波W-CDMA性能：VDD = 28 V，IDQ1A = IDQ1B = 20 mA，IDQ2A = IDQ2B = 70 mA，平均输出功率 = 1.3 W，IQ幅度削峰，信道带宽 = 3.84 MHz，输入信号PAR = 7.5 dB @ 0.01% CCDF。| 频率 | Gps (dB) | 功率附加效率 (%) | ACPR (dBc) |
| 1805 MHz | 32.8 | 13.4 | –51.0 |
| 1840 MHz | 32.2 | 13.6 | –51.2 |
| 1880 MHz | 31.6 | 13.8 | –51.8 |
