SPI控制的12V外部工业照明开关

MC12XSC 停产

恩智浦MC12XSC eXtreme开关器件是SPI控制的智能高边开关，适用于工业应用，无需复杂的软件便可提供诊断，及全面的故障管理和负载控制功能。

  • 该器件采用可编程多段闭锁过流关断保护，在过载情况下，可最大程度地减少器件内部的热压力，大大降低结温上升，并大幅提高可靠性。
  • 该系列产品采用SOICW-EP封装
  • 低导通电阻和大规模集成特性可降低模块大小、功耗和系统总成本。

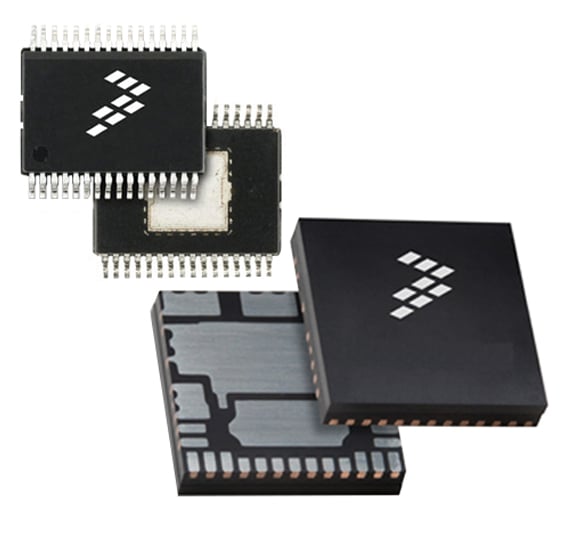

查看产品图片

产品详情

框图

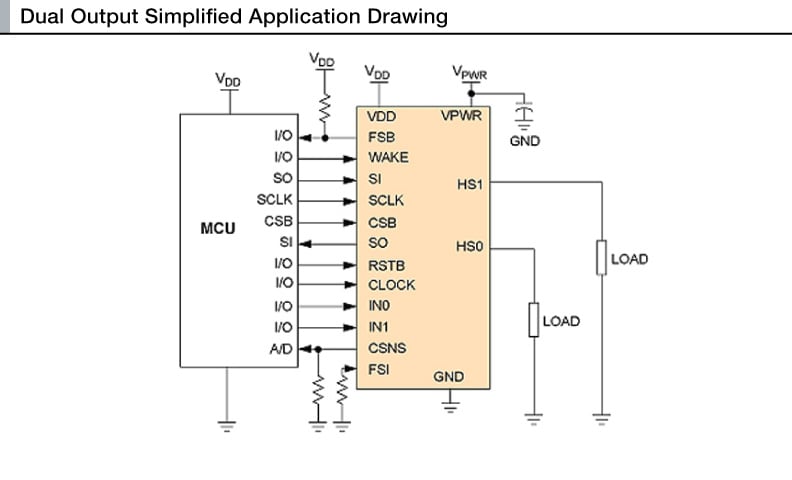

Dual Output Simplified Application Drawing

Dual Output Simplified Application Drawing
获取框图PDF

特征

  • 工作电压范围为6.0 V至20 V，睡眠电流<5.0 μA，扩展模式下电压范围为4.0 V至28 V
  • 8.0 MHz 16位3.3 V和5.0 V SPI控制和状态报告，带有菊花链功能
  • 智能过流关断、严重短路、过热保护(带限定时间自动重试功能)，在MCU损坏时可进入故障安全模式
  • PWM模块，带可编程输出延迟管理功能
  • 模拟电流和温度反馈，比率可选择
  • 看门狗和故障安全管理
