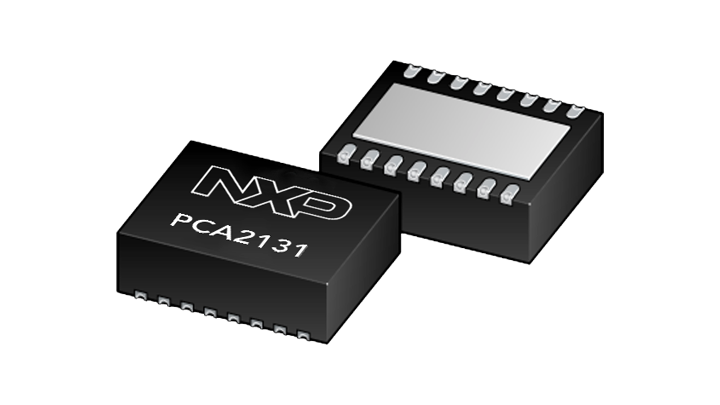

面向汽车应用的精确RTC，带集成石英晶振
设计文件
收到完整的详细信息。 请参阅 eCad 文件中的产品足迹等。
- SPI接口
- PCA2131TF/Q900
面向汽车应用的纳米功率高精度实时时钟，带集成石英晶体
PCA2131是一款CMOS实时时钟(RTC)和日历，具有集成式温度补偿型晶体(Xtal)振荡器(TCXO)和32.768 kHz石英晶体，适用于极高精度和超低功耗的应用。PCA2131特点：
- 符合汽车AEC-Q100规范二级
- 运行温度范围从-40 °C到+105 °C。
- 时钟运行温度高达125 °C
- 可选择I2C总线或SPI总线接口，在选择相关MCU/MPU时具有充分的灵活性
- 备用电池输入和切换电路，允许RTC跟踪时间，即使主电源已断开
- 日历功能可以跟踪从数年到1/100秒的时间
- 多达4个时间戳寄存器，可与时间戳输入相关联，以便注册篡改事件
- 多达2个中断输出，可启用/禁用系统，降低总电流消耗
产品详情
功能
纳米功率设备
- 时钟工作电压：1.2 V至5.5 V
- 供电电流：106nA @ VDD = 3.3 V（典型值）
高精度实时定时
- -40 °C至+85 °C为±3 ppm (典型值)
- +85 °C至+8105°C为±8 ppm (典型值)
通过汽车应用认证
- AEC-Q100二级
集成的石英晶体振荡器
- 32.768 kHz石英晶体
- 温度补偿型晶体振荡器(TCXO)
- 时钟运行温度高达125 °C
支持的备用电池
- 备用电池输入引脚和切换电路
- 备用电池输出电压
- 电池电量低检测功能
时间戳和中断功能
- 4次时间戳输入，带独立寄存器
- 2个中断引脚，带有可选中断源
支持的多种接口
- 支持I2C总线(快速模式为400 kHz)
- SPI总线 (最高速率为6.5 Mbit/s)
日历功能
- 提供年、月、日、工作日、时、分、秒和1/100秒
- 闰年校正
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，确保为您的嵌入式设计提供稳定的产品供应。PCA2131TF/Q900包含在15年产品长期供货计划中
