32位微控制器

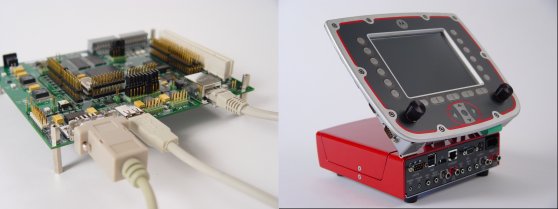

高度集成、高性价比的恩智浦MPC5200非常适合网络、媒体、工业控制和汽车应用。它提供760 MIPS，具有浮点运算单元(FPU)、硬件存储器管理单元(MMU)，实现快速任务切换；它封装了I/O，运行功率仅1 W。MPC5200适用于处理密集型网络媒体网关、网络接入存储、机顶盒、汽车点唱机、互联网接入、工业自动化、图像检测/分析，以及电子/医疗仪器市场。通过mobileGT™ 联盟和平台，其在汽车/车载信息服务市场奠定了成功的基石，让所有其它市场都享受到了一般只有汽车行业才要求的更宽的温度范围、严格的汽车行业资质认证标准以及长使用寿命。MPC5200B提供实时操作系统(RTOS)和带板级支持包(BSP)的开发板，可为用户提供一套完整、灵活的解决方案。
产品亮点

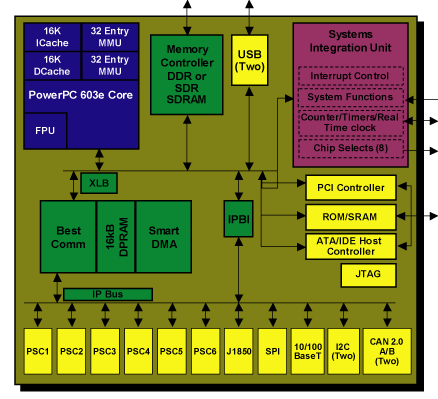

MPC5200基于一个带集成式双精度浮点运算单元（FPU）的400 MHz MPC603e Power Architecture内核，温度范围为-40oC 至+85oC。它采用了基于硬件的存储器管理单元(MMU)，提供高级存储器保护方案、快速的任务切换和广泛的实时操作系统。MPC5200旨在实现快速的数据吞吐和处理。集成式BestComm DMA控制器使主MPC603e内核不再处理I/O密集型数据传输。它包含一个集成的双数据传输速率(DDR)存储控制器，加速数据访问，有效存储器总线速度可达266 MHz。PCI高速接口借助BestComm DMA控制器和DDR存储器支持，可在MPC5200实现高速数据传入传出。
产品详情
特征
- MPC603e系列Power Architecture™处理器内核
- 0-400 MHz运行，温度范围为-40oC至+85oC
- 双精度浮点运算单元(FPU)
- 指令和数据存储器管理单元(MMU)
- 16K指令缓存和16 KB数据缓存
- BestComm智能DMA I/O控制器
- SDR和133 MHz双数据传输速率(DDR)存储器接口(266 MHz有效)
- Local Plus接口，用于闪存等。
- 10/100以太网MAC
- 外设控制接口(PCI)版本2.2
- ATA/IDE接口
- USB 1.1主设备(每个有两个，与USB 2.0兼容)
- 可编程的串行控制器(6个)
- 串行外设接口(SPI)
- I²C (两个)
- I2S (多达3个)
- CAN 2.0 A/B (两个)
- J1850 BDLC-D
- 通用IO (多达56个)
- 8个定时器
- 内核采用1.5V，外部设备采用3.3V (DDR存储器采用2.5V )
- 272引脚塑料球栅阵列(PBGA)封装
- 提供AEC-Q100、QS9000/TS-16949汽车级认证
- 有铅(Pb)和无铅封装
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
