TJA11xx-EVB评估板快速入门
上次修改时间：
May 14, 2024支持
TJA11xx-EVB
本文档内容
-
开箱即用
-
获取硬件
-
安装软件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用TJA11xx-EVB板的过程。
1.1 套件内含物/装箱单
该套件内含物包括：
- 完成组装和测试的TJA11xx-EVB评估板，放在防静电袋中
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 一个PHY Sabre扩展板，如TJA11xx_STBx
- 电缆：USB-A转Micro USB电缆，用于USB与PHY进行通信
2. 获取硬件
2.1 板特性
- 扩展板上硬件引脚捆扎选项的评估
- 指示电源状态和PHY信号的LED指示灯
- 可以配置多个电源选项——使用外部电源，可以评估所有可能的选项
- 可通过引脚排针访问所有信号
- 可通过引脚排针访问CMOS xMII接口
- 可通过SFP笼架访问SGMII接口
- JTAG连接可访问
- 可在多种模式下访问SMI，包括通过USB
实现了多个板级功能，以简化操作，同时允许自定义：
- 整个板可通过USB供电
- 可以通过USB访问SMI，软件支持以GUI工具和python API的形式提供
- SMI+xMII引脚排针的布局使得两块板可以背靠背连接
- Sabre规范支持的所有串行接口都可以通过USB（SPI、I²C、SMI）访问
- 在USB转GPIO的IC中，未使用的引脚被引出到引脚排针上，可用于自定义功能
- 供电线路被引导至Sabre子扩展板，这些电源线路的通断可通过启用信号来控制
2.2 板说明
TJA11xx-EVB估板可与支持Sabre连接器的PHY扩展板配套使用。
该EVB允许访问扩展板上连接到Sabre连接器的所有信号，并为扩展板供电。当与Sabre扩展卡提供的功能相结合时，可以执行许多硬件测试。
4. 配置硬件
4.1 配置硬件

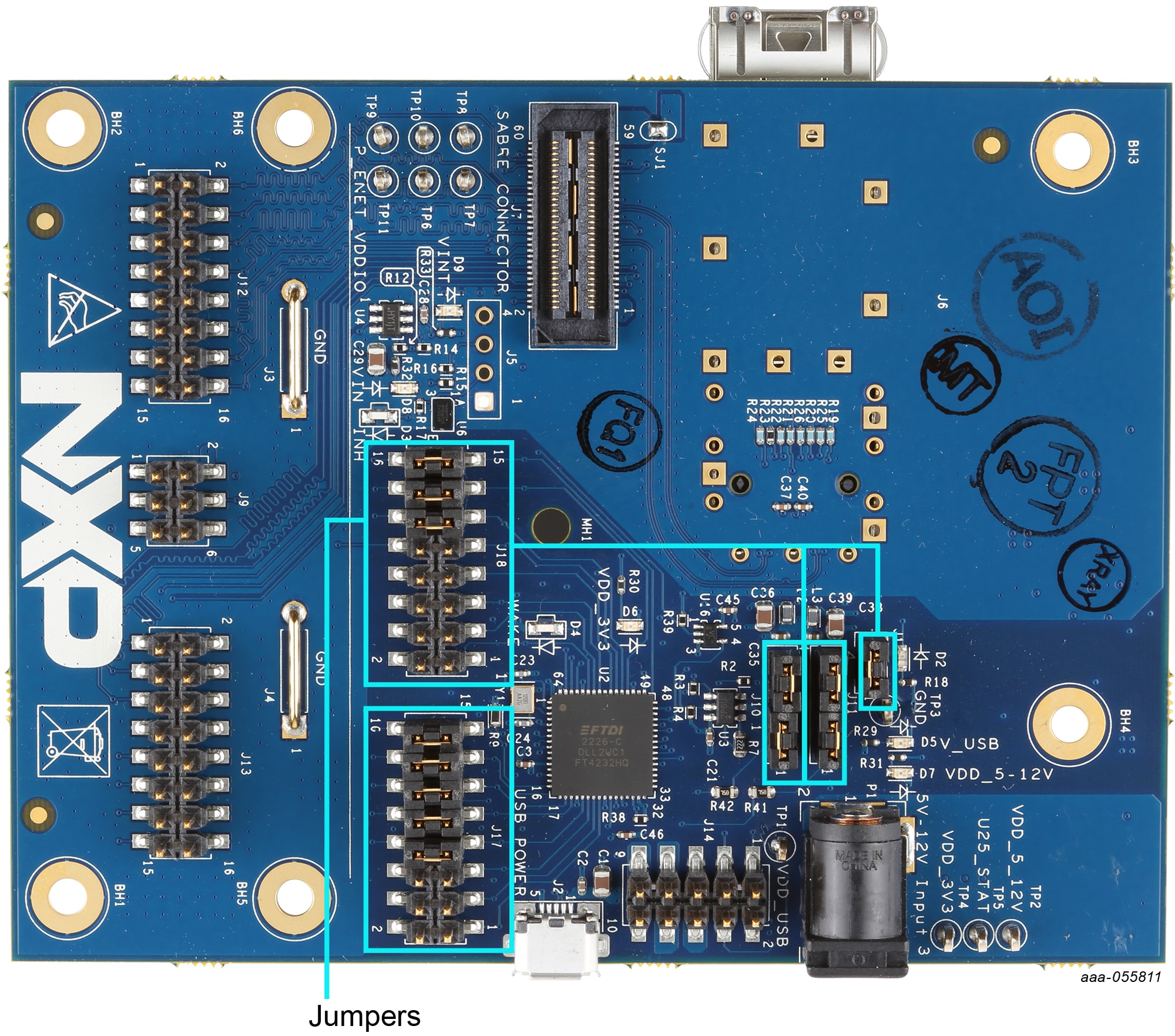

TJA11xx-EVB板不能单独使用。要使用该EVB板，必须先插入支持100/1000 BASE-T1 PHY的PHY扩展板。在插入扩展板并上电之前，应检查以下跳线设置（参见图2）。
| 功能 | 设置 | 说明 | |
|---|---|---|---|
| USB系统 | J1：1-2 |
只要USB电源可用，就为USB子系统供电 | |
| 电源 | J5：断开/未组装 |
Sabre连接器上的3.3V和5-12V电源轨默认启用 | |
| SMI配置 | J10：1-2、3-4 J11：1-2、3-4 |
SMI接口用于连接USB-IC、Sabre连接器和扩展头 | |
| SPI | J17：7-8、9-10、11-12、13-14、15-16 |
从USB-IC连接到Sabre连接器的SPI接口 | |
| I²C | J18：9-10、11-12、13-14、15-16 |
从USB-IC连接到Sabre连接器的I²C接口 | |
将Sabre扩展板插入EVB，并通过USB将其连接到计算机为其上电，查看以下指示灯（参见图3）：
- 橙灯：
D5——来自USB连接器的电源 - 绿灯：
D8——输入选择器和USB开关后的电源可用 - 绿灯：
D6——3.3V电源可用 - 绿灯：
D9——5至12V电源可用
一旦硬件成功启动，GUI工具就可以加载并用于访问PHY。
设计资源
板信息
仅适用于选定客户（需要保密协议(NDA)）。更多详情，请联系当地的恩智浦销售代表。
