恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长,设备尺寸小,组件数量少,成本低,性能高,帮助您打造先进的系统。
本页面将指导您完成设置和使用RDGD31603PHSEVM板的过程。
RDGD31603PHSEVM内含物包括
Something went wrong! Please try again.
除了套件内含物外,使用此参考板时,还需要使用以下硬件。
Something went wrong! Please try again.
该参考设计需要Windows PC工作站。使用此评估板时,为达到更好效果,需至少满足以下规格要求。
Something went wrong! Please try again.
使用此参考设计需先安装软件。RDGD31603PHSEVM信息页上提供了所有列出的软件。
Something went wrong! Please try again.
Something went wrong! Please try again.
RDGD31603PHSEVM是功能完备的3相逆变器评估板,配有6个GD3160栅极驱动器,具有故障管理和辅助电路功能。该板支持SPI菊花链通信,用于编程并与3个高边栅极驱动器和3个低边栅极驱动器独立进行通信。
Something went wrong! Please try again.
Freedom KL25Z是一款超低成本开发平台,面向基于Arm® Cortex®-M0+处理器的Kinetis®L系列KL1x(KL14/15)和KL2x(KL24/25) MCU。
Something went wrong! Please try again.
KITGD3160TREVB转换器可将MCU的3.3V信号电平转换为5.0V信号,进行SPI通信。

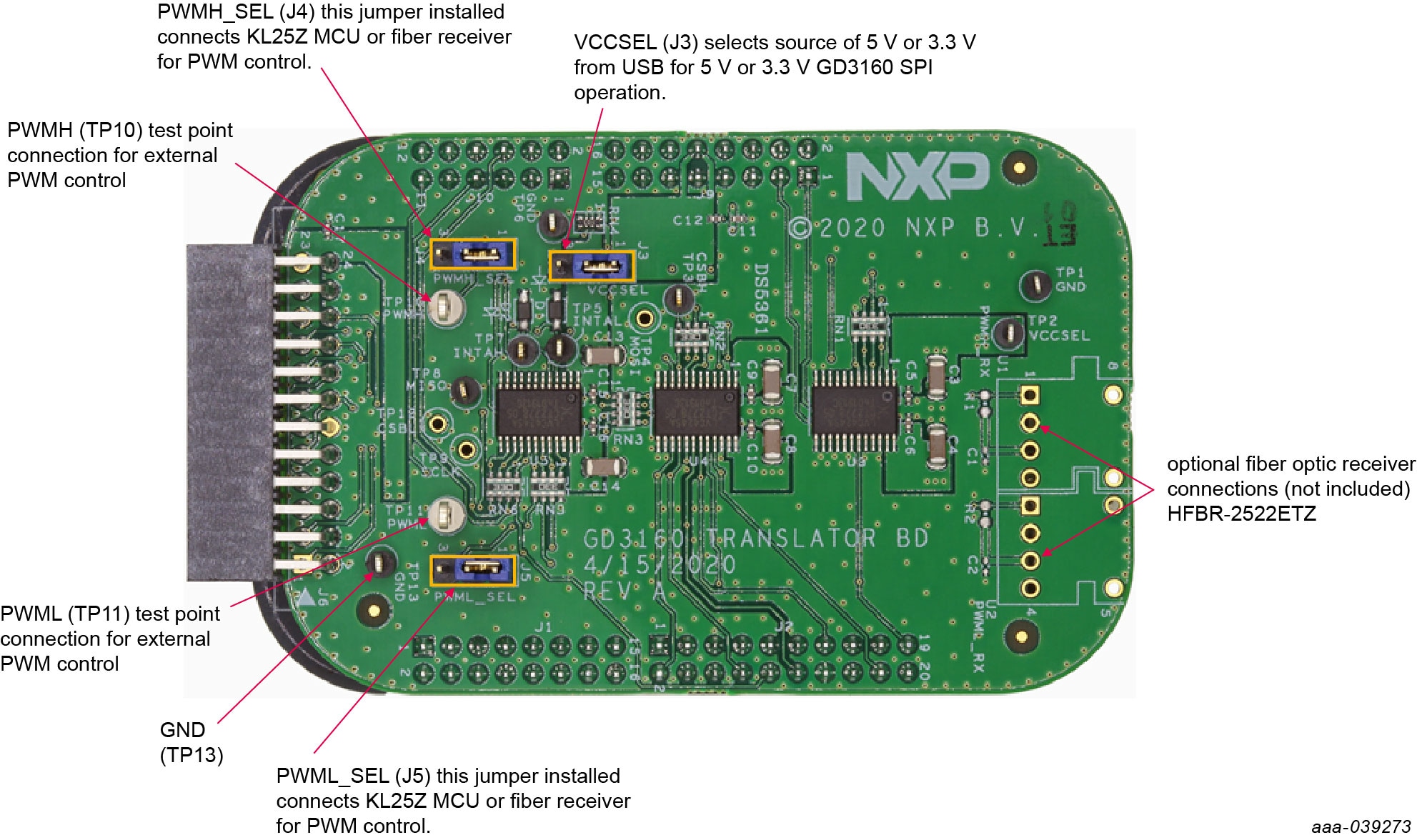

图1 转换板
跳线 | 位置 | 功能 |
---|---|---|
VCCSEL(J3 ) |
1-2 | 为5.0V兼容栅极驱动器选择5.0V |
2-3 | 为3.3V兼容栅极驱动器选择3.3V | |
PWMH_SEL(J4 ) |
1-2 | 选择KL25Z MCU的PWM高边控制 |
2-3 | 从光纤接收机输入端选择PWM高边控制 | |
PWML_SEL(J5 ) |
1-2 | 选择KL25Z MCU的PWM低边控制 |
2-3 | 从光纤接收机输入端选择PWM低边控制 |
Something went wrong! Please try again.

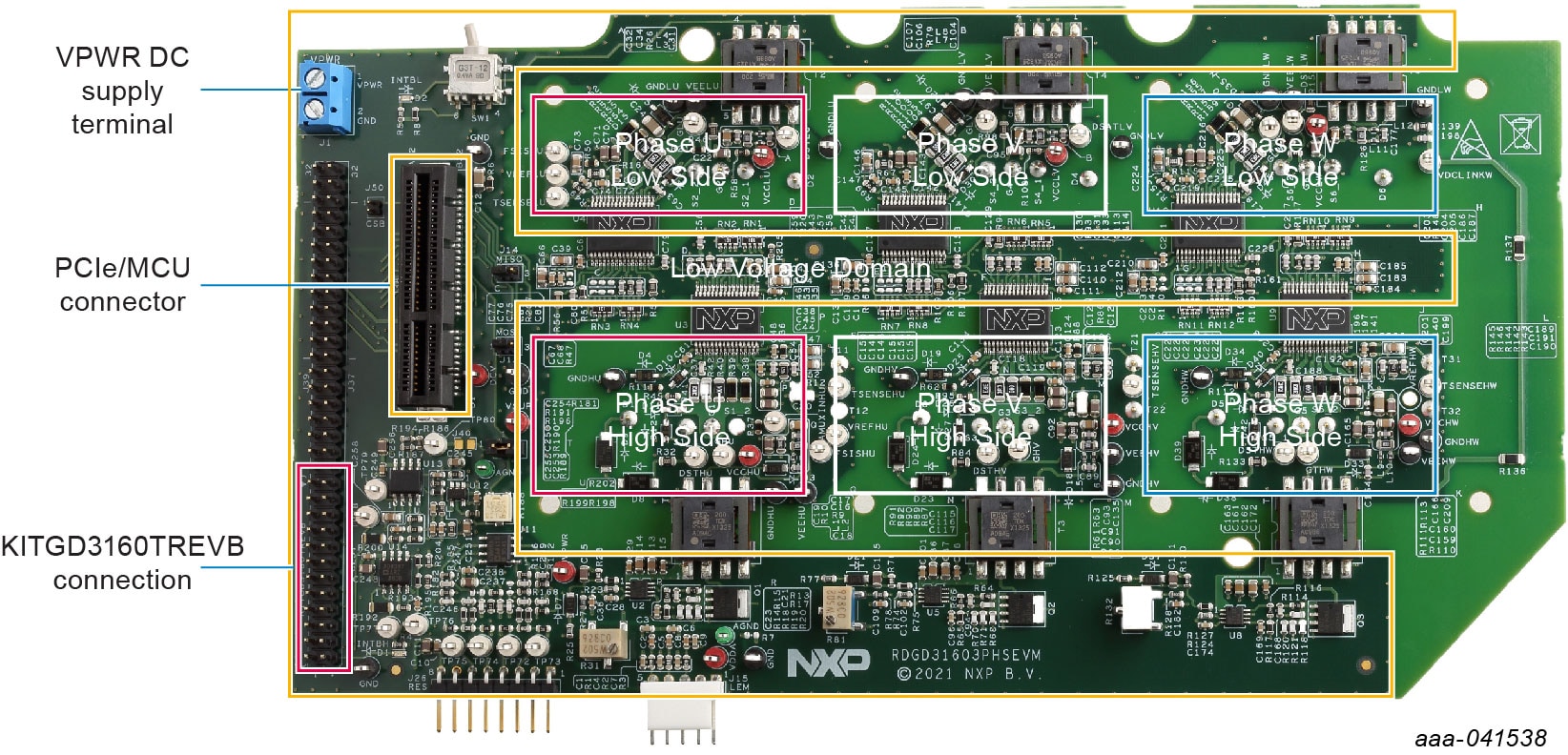

RDGD31603PHSEVM半桥评估板概述
Something went wrong! Please try again.
RDGD31603PHSEVM的软件随FlexGUI工具(在NXP.com上提供)一起分发。FRDM-KL25Z通过工具包预安装了必要的固件。
即使用户计划使用其他软件或PWM进行测试,也建议安装此软件作为备份或帮助进行调试。
最新版本的FlexGUI支持GD3100和GD3160。它可运行在Windows 10或Windows 8操作系统上。要安装软件,执行以下操作:
Something went wrong! Please try again.

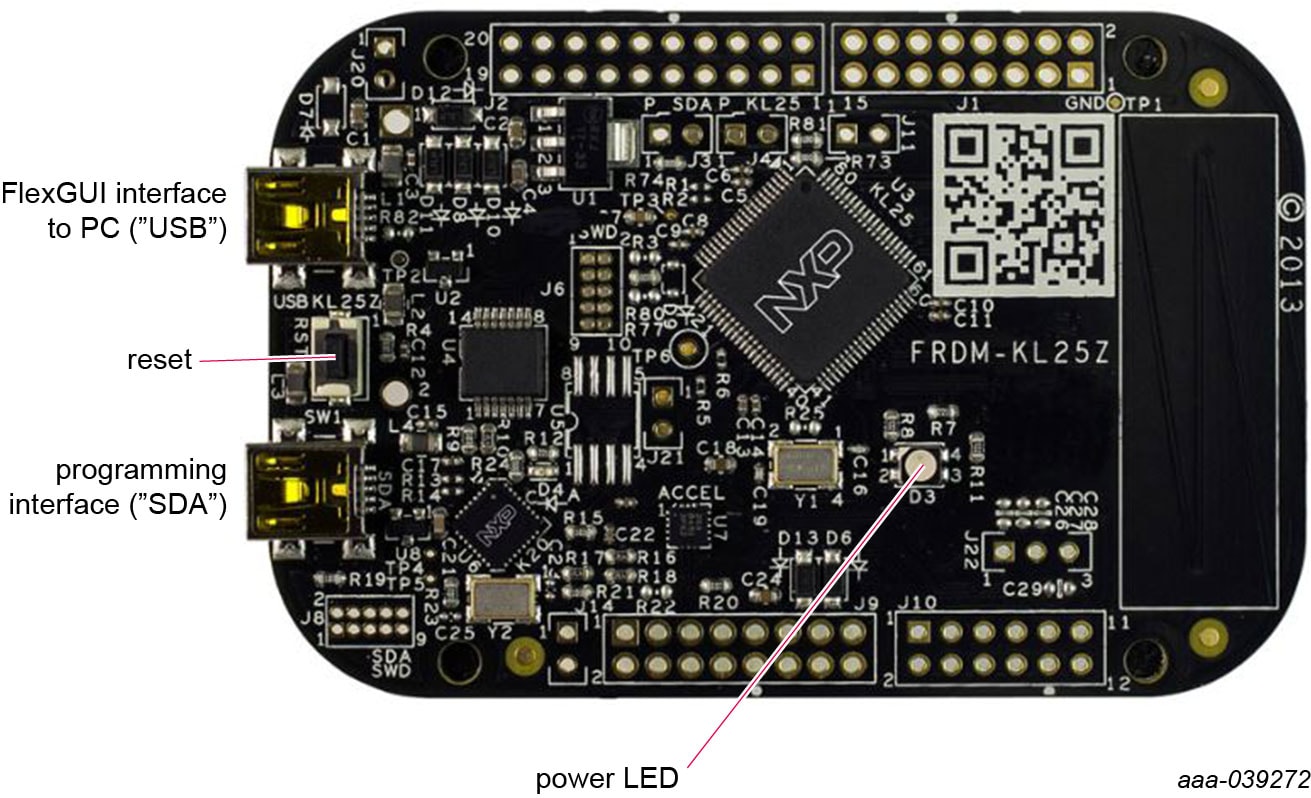

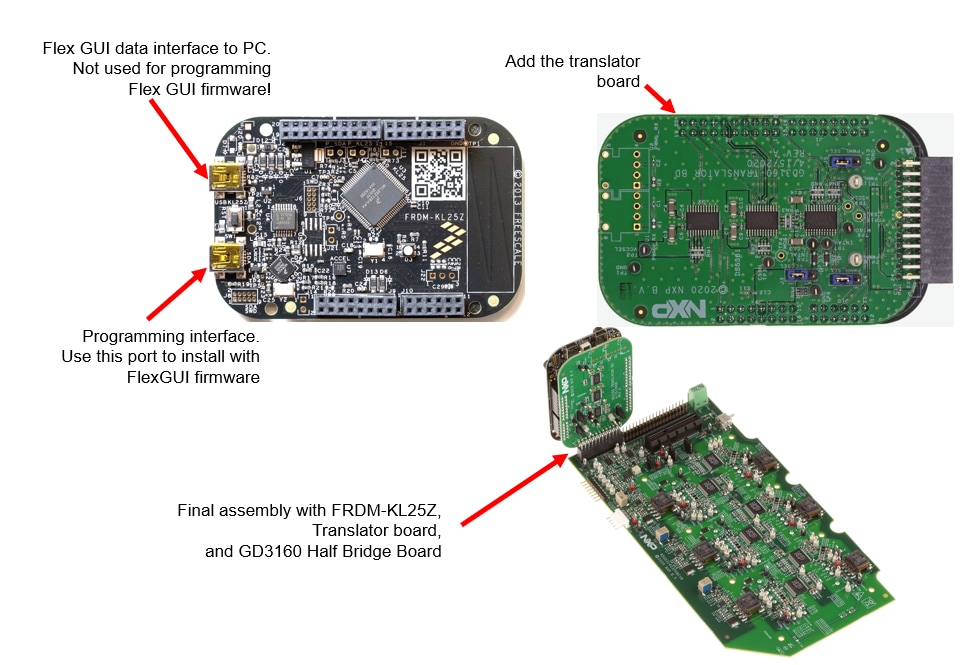

图2 FRDM-KL25Z设置和接口
在默认情况下,该套件随附的FRDM-KL25Z已使用当前最新的固件进行了预编程。
要快速检查微代码是否已编程以及板是否正常运行,可将KL25Z插入计算机,打开FlexGUI并验证底部的软件版本是否为6.4或更高版本。

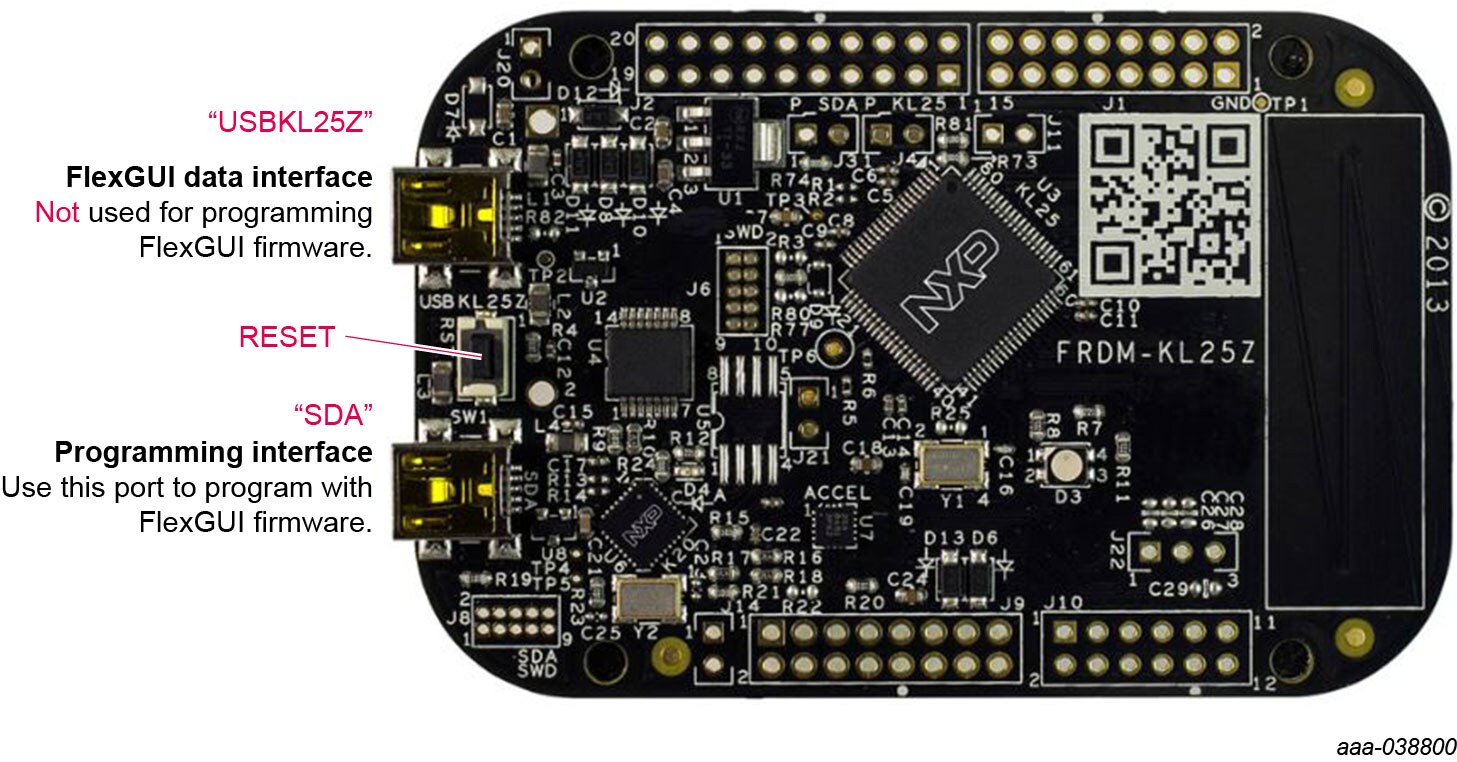

如果在板重置、重新编程后出现功能故障或遇到数据损坏问题,可按照以下步骤重写微代码:
所有上传的固件都存储在非易失性存储器中,按下FRDM-KL25Z上的复位按钮可进行删除。单次拔电不会导致数据丢失,无需在每次上电时重复此过程。
Something went wrong! Please try again.
如下图所示,使用基于Windows的PC和FlexGUI软件连接了RDGD31603PHSEVM和KITGD3160TREVB。
注:只能在U相上进行双脉冲和短路测试。
测试所需设备建议:

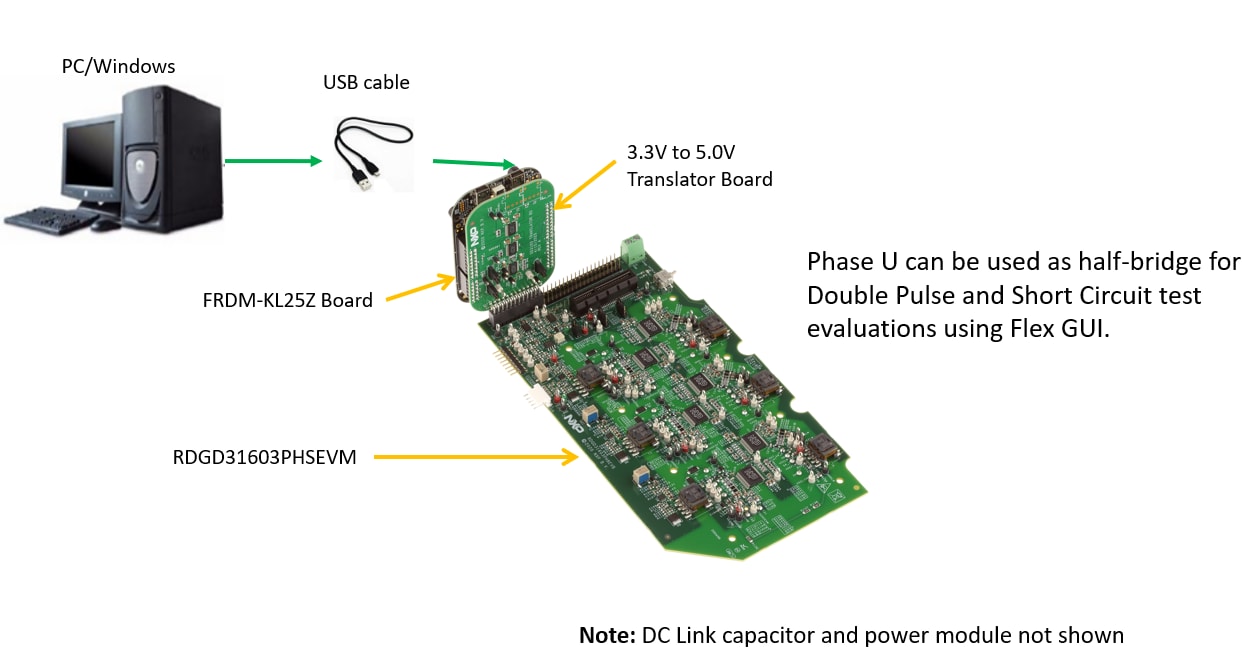

图3 使用KITGD3160TREVB和FlexGUI的评估设置
图4 使用KITGD3160TREVB和FlexGUI的评估设置

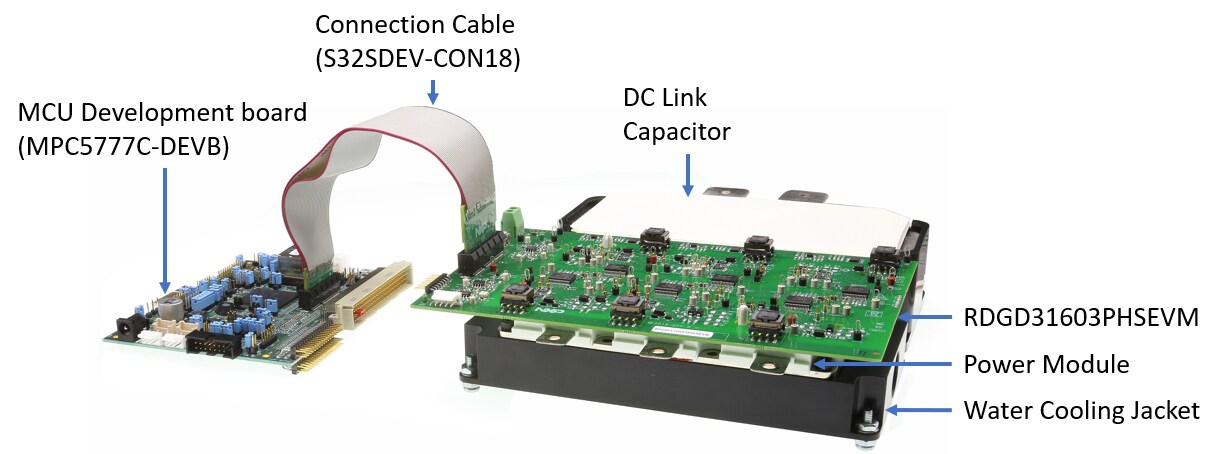

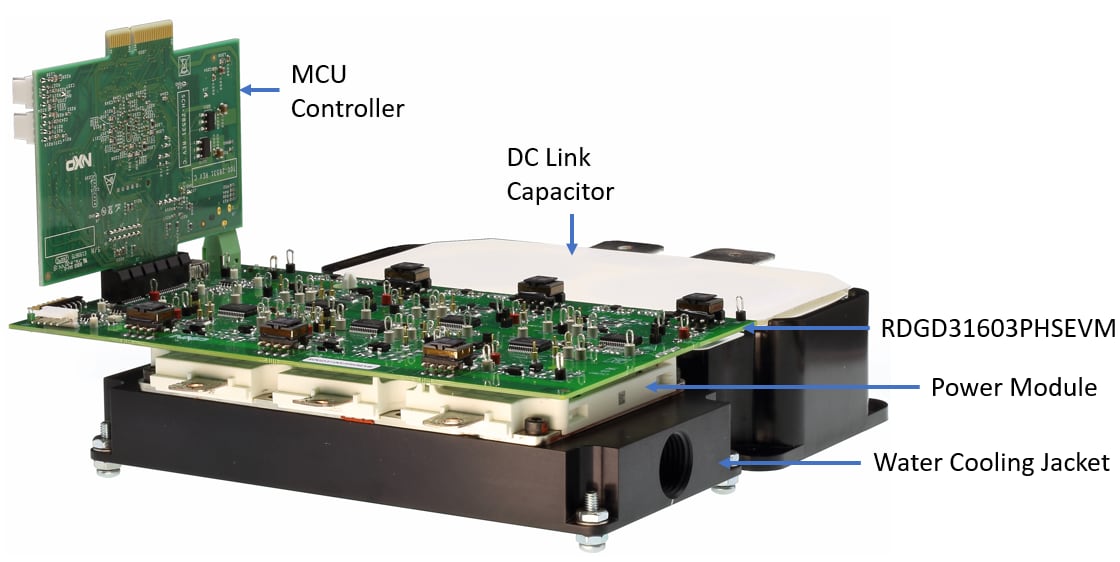

图5 使用MPC5744P MCU开发套件的评估设置
Something went wrong! Please try again.
除了恩智浦的GD3160:SiC MOSFET/IGBT的先进单通道高压隔离式汽车栅极驱动器页面,您可能还想访问:
