配置硬件恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长,规格小,组件数量少,成本低,性能高,可帮助您打造先进的系统。
本页面将指导您完成设置和使用RD33774CNC3EVB评估板。
RD33774CNC3EVB套件内含物包括:
Something went wrong! Please try again.
恩智浦提供以下板解决方案,用于检测设备的功能并支持测试设备的设置。
也可以连接RD33774CNC3EVB与RD-K344BMU或RD-K358BMU,作为HWRD-HVBMSCC硬件参考设计的一部分。
Something went wrong! Please try again.
RD33774CNC3EVB的主要特性有:
Something went wrong! Please try again.
RD33774CNC3EVB是一款CCMU参考设计,可以直接与CAN或CAN FD进行通信。
RD33774CNC3EVB上安装的MC33665ATF4AE是一款网关路由器,可以使用CAN或CAN FD通信协议路由传输协议链路(TPL)消息。MC33774是恩智浦一款电池电芯控制器,可以监测电芯电压、温度和被动平衡情况。RD33774CNC3EVB可以最多监测54个板载电芯,并且可以使用外部TPL端口进行级联,以扩展电芯的数量。
注:RD33774CNC3EVB使用的是MC33665ATF4AE型号。本文档中提到的MC33665A均指MC33665ATF4AE。
Something went wrong! Please try again.

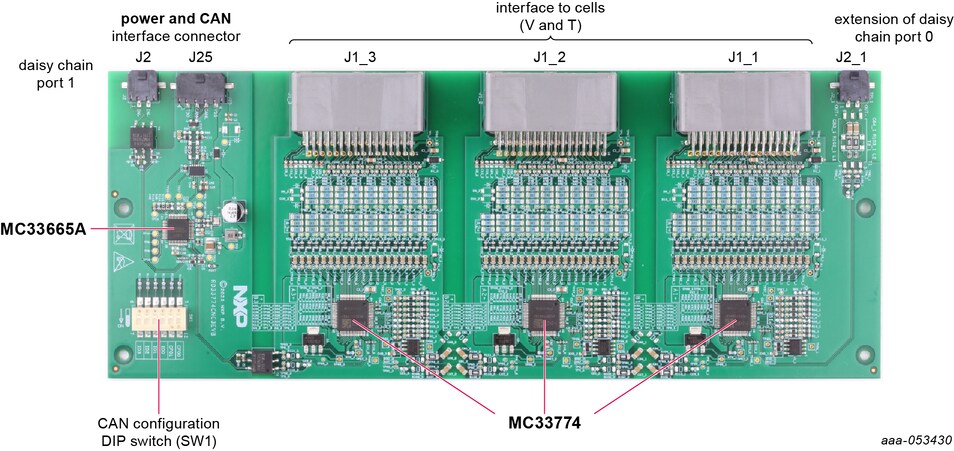

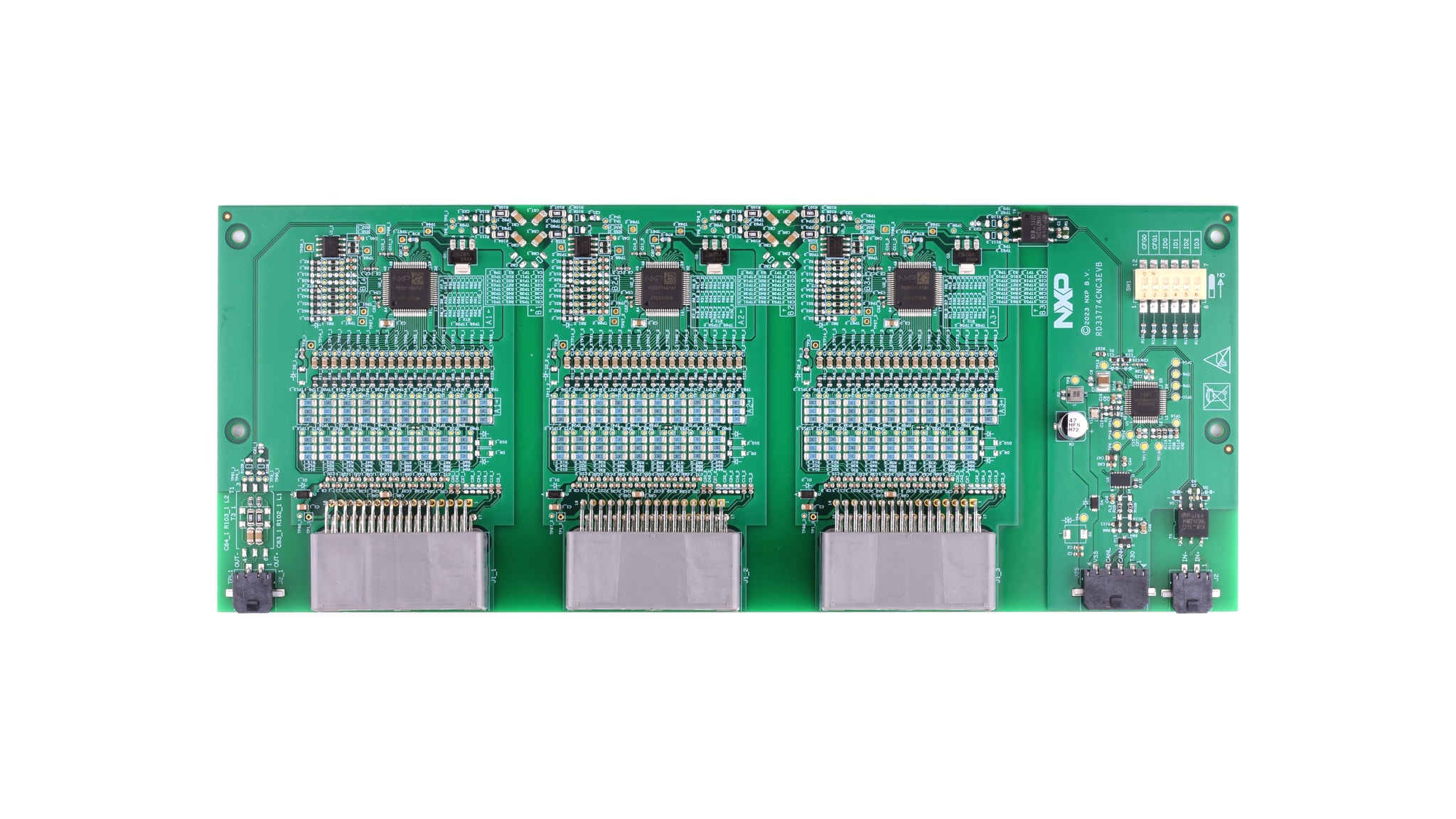

RD33774CNC3EVB评估板概述
Something went wrong! Please try again.

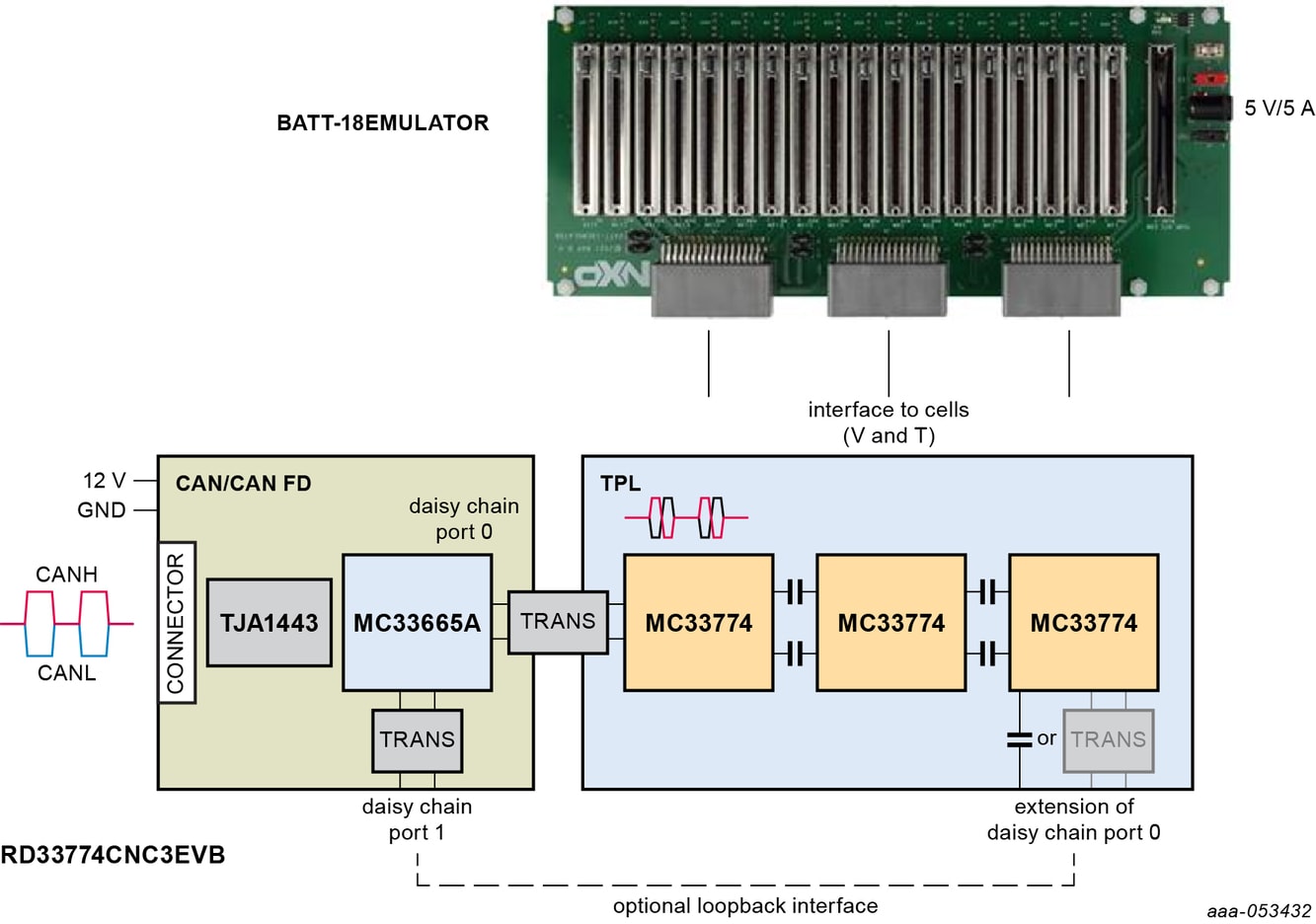

RD33774CNC3EVB可以用于不同的设置配置,以检测MC33665A和MC33774的性能。图1展示了查看RD33774CNC3EVB的大多数内置功能和特性的最低硬件设置。BATT-18EMULATOR板可以模拟一个多芯(18芯)电池组,可以方便地连接到恩智浦最多三个BCC评估板。RD33774CNC3EVB的电芯端子和温度(J1_1
、J1_2
和J1_3
)接口线与BATT-18EMULATOR兼容。
图1 RD33774CNC3EVB测试设置
J25
连接器可以用于给MC33665A供电,并与RD33774CNC3EVB进行CAN或CAN FD通信。CAN工具可以接入J25
,以建立与RD33774CNC3EVB的CAN或CAN FD通信。
J2_1
,作为第三个MC33774零号菊花链端口的扩展J2
,作为BCC设备的第二个菊花链连接到MC33665A的端口1。Something went wrong! Please try again.
RD33774CNC3EVB隶属高压硬件参考设计HWRDHVBMSCC。如果您想在这种环境中使用RD33774CNC3EVB,可以参考HWRD-HVBMSCC用户手册和网站。
