PCA9957HN-ARD评估板快速入门
本页将帮助您了解PCA9957HN-ARD评估板。
快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小设备尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用PCA9957HNARD评估板的过程。
1.1 套件内含物/装箱单
PCA9957HN-ARD 内含物包括：
- 组装和测试好的评估板，放在防静电袋中
- 快速入门指南
1.2 假设
熟悉SPI总线是有帮助的，但不是必需的。
1.3 静态处理要求
注意事项：
该设备对静电放电(ESD)敏感。因此，运输和搬运过程中应特别注意。在开包或处理硬件之前，请使用接地片或触摸一下电脑机箱或其他接地装置。
1.4 最低系统要求
此评估板需要Windows PC工作站。在使用此评估板时，满足这些最低规格可产生较好的效果。
- 带有Windows 10操作系统的PC
- 1个USB端口（兼容3.0或2.0）
- 采用MIMXRT1050-EVK、LPC55S69-EVK或8MMINILPD4-EVK板以及相关的固件/GUI软件
- USB电缆，用于连接PC和EVK板之间的电源和数据（如果在PCA9957HN-ARD扩展板包中未包含）
1.5 用户手册
有关推荐组件和板配置的更多详细信息，请参见 UM11579， PCA9957HN-ARD 评估板。
硬件介绍
2.1 板特性
- 组合的Arduino端口/富士连接器，用于数据和电源
- 堆栈架构中的多个板连接
- 板载LED，用于DUT的所有24个输出
- 板载跳线，用于LED连接和短路测试
- 板载连接器，用于外部LED
- 完全兼容IMXRT1050 EVK板，包括GUI(Windows 10)
- 完全兼容LPCXpresso55S69开发板，包括GUI(Windows 10)
- 兼容i.MX Mini LPDDR4 EVK板，包括Windows 10的GUI
2.2 板说明
评估板围绕PCA9957HN构建，PCA9957HN是恩智浦半导体公司生产的24通道SPI串行总线32mA/5.5V恒流LED驱动器。评估板用作子卡，可通过Arduino端口连接到各种兼容Arduino的(包括原Arduino Uno R3)EVK/主板，以测试和测量PCA9957HN被测设备(DUT)的特性。
通过高速SPI总线(最高10MHz时钟频率)，PCA9957HN主机设备通过Arduino端口与LED驱动器通信。该板配备了一对富士连接器，支持SPI菊花链可扩展架构。因此，用户可以创建共享同一SPI总线的类似板堆栈。富士连接器是板对板类型的，允许用户以垂直堆叠方式连接板，而不必在板之间连接电缆。SPI总线中的三条附加数字线允许主板通过Arduino端口或富士连接器控制DUT。
电源通过Arduino端口从主板 (EVK) 传输。电源轨与富士连接器共享，因此DUT可以由Arduino连接器或富士连接器供电。
该板包含四个RGB LED和十二个白光LED，分配给PCA9957HN DUT的所有二十四个输出。该板还包含跳线和连接器，允许用户将外部LED连接到PCA9957HN输出。
2.3 板组件

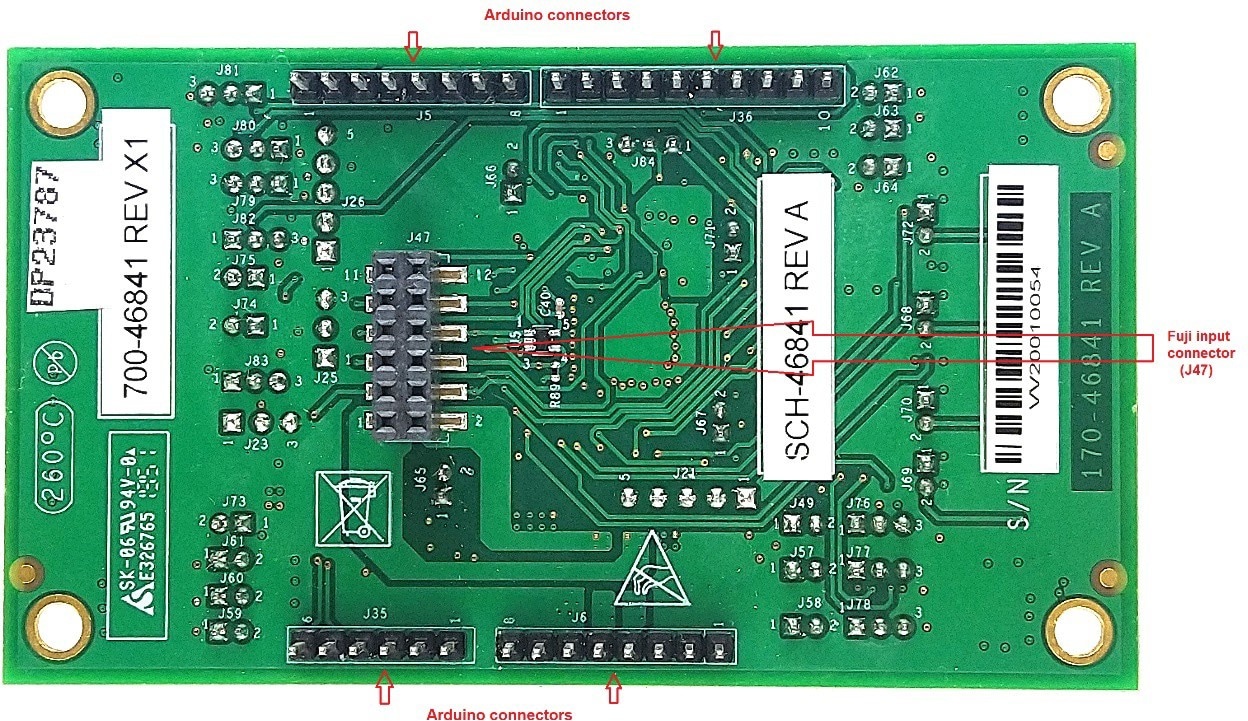

PCA9957HN-ARD评估板概述
安装软件
PCA9957HN-ARD评估板作为扩展板设计和构建，能够与配备Arduino端口的主板一起工作。该板与以下恩智浦评估板完全兼容：
以上每个评估板/开发板都有固件支持，固件可以从恩智浦网站下载。在开始使用一对EVK–PCA9957HNARD的配置之前，必须使用相应的固件包对EVK主板进行编程。
此外，还可以从恩智浦网站下载GUI应用(Windows 10)，以便快速测试和操作PCA9957HN-ARD扩展板以及EVK。
GUI应用对于所有三个EVK和恩智浦生产的PCA9xxx LED控制器开发卡系列(PCA9957、PCA9959和PCA9955B IC)都是通用的。有关安装EVK固件和GUI主机软件的详细信息，请参阅 UM11581、Arduino shields GUI和固件安装手册。
安装软件后，第一步是从图形界面中选择正确的EVK。然后可以从GUI界面控制该板。
3.1其他软件支持
有关其他软件详细信息，请参阅 UM11579、 PCA9957HN-ARD评估板和UM11581、Arduino shields GUI 和固件安装手册。
配置硬件
4.1 将PCA9957HN-ARD与MIMXRT1050-EVK板一起使用
图1显示了使用MIMXRT1050-EVK操作PCA9957HN-ARD扩展板所需的硬件。
- 一块MIMXRT1050-EVK板
- 一块PCA9957HN-ARD扩展板
- 一根USB-A/USB Micro-B电缆
- 带有Windows 10操作系统的PC
MIMXRT1050-EVK主板可以通过以下三种方法之一供电：
- 将外部5 VDC电源连接到板上的圆柱形电源连接器(
J2) - 将USB电缆从PC连接到板上的Micro-B USB连接器 (
J9) - 将USB电缆从PC连接到板上的USB连接器(
J28) 。以这种方式连接PC时，USB端口可以同时充当调试接口。因此，通过使用一根连接到J28的USB电缆，可以为EVK供电，同时与PC机进行数据交换。
请注意，在建立通信之前，PC上较旧的USB端口（USB 1.1）可能无法提供所需的500 mA电流。在这种情况下，用户必须使用外部电源（连接到J2）。
从EVK板上的J1（见图1），用户可以选择主板的电源配置。有关更多详细信息，请下载 i.MX RT1050评估套件的《 IMXRT1050 EVK板硬件用户指南》 (MIMXRT1050EVKHUG.pdf) 。

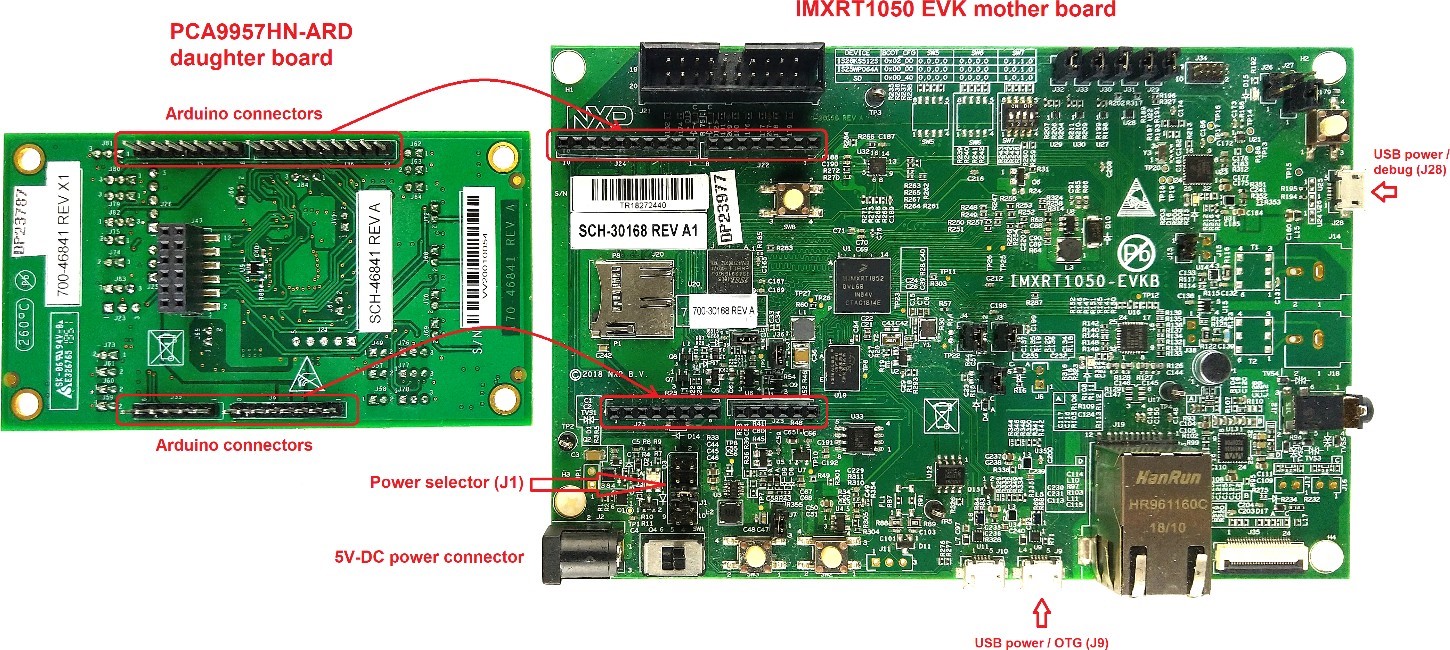

图1。PCA9957HN-ARD扩展板和MIMXRT1050-EVK板
要配置硬件和工作站，请完成以下步骤：
- 在MIMXRT1050-EVK板上，用零欧姆电阻器（0402封装）填充
R278、R279、R280、R281，将SPI线连接到Arduino连接器 - 使用跳线
J1，为EVK选择合适的电源配置。 - 要选择USB
J28作为电源，请将跳线置于跳线J1上的5–6位置。 - 要选择连接到圆柱形电源连接器
J2的外部电源，请将跳线置于跳线J1上的位置1-2。 - 将PCA9957HN-ARD子卡插入EVK的Arduino端口（见图1）
- 使用USB连接器
J28，将EVK板连接至计算机上的USB端口 - 安装IMXRT1050目标固件（从恩智浦网站下载，请参见UM11581了解分步说明）。
- 在PC上安装GUI应用（请参见UM11581、Arduino shields GUI和固件安装手册）
- 打开GUI应用以从PC操作设备

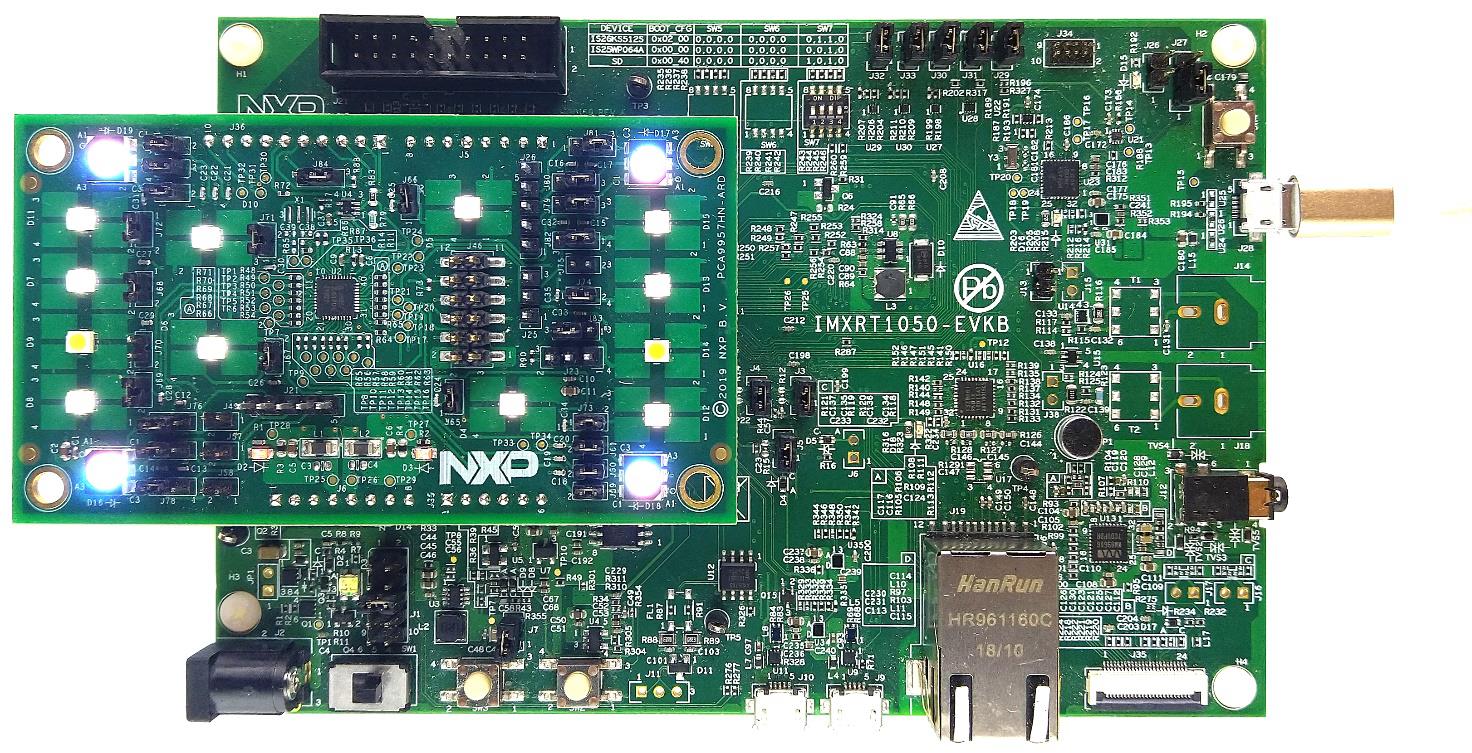

图 2。 PCA9957HN-ARD扩展板/MIMXRT1050-EVK板组件
4.2 将PCA9957HN-ARD与LPC55S69-EVK板一起使用
图3显示了操作PCA9957HN-ARD和LPC55S69-EVK板所需的硬件。
- 一块LPC55S69-EVK板
- 一块PCA9957HN-ARD扩展板
- 一根USB-A/USB Micro-B电缆
- 带有Windows 10操作系统的PC
LPC55S69-EVK板配有四个USB Micro-B连接器：P5、 P6、 P9 和 P10。该板可通过任何USB端口供电。但是，使用P6 USB连接器将板连接到PC可以简化启动操作，因为 P6专用于调试，因此USB电缆可以同时完成两项任务：为板供电和充当EVK板和PC之间的数据链路。有关更多详细信息，请参见 LPCXpresso55S69开发板。

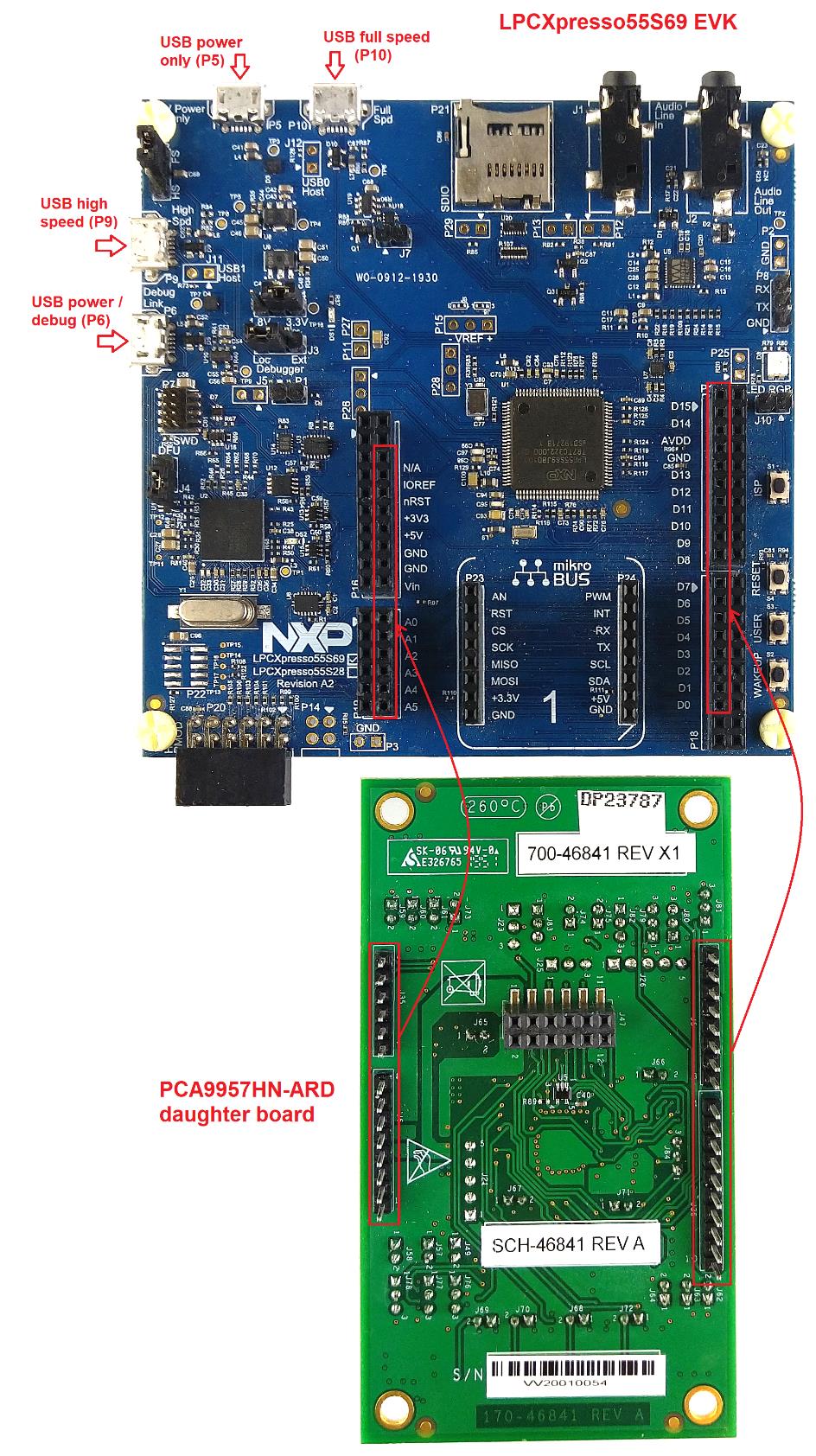

图3。PCA9957HN-ARD扩展板和LPC55S69-EVK主板
要配置硬件和工作站，请完成以下步骤：
- 将PCA9957HN-ARD子卡插入 LPC55S69-EVK开发板上的
P16–P19连接器（请参见P16–P19的标记引脚，见图3)。 - 使用PC的
P6USB端口连接开发板 - 安装LPCXpresso55S69目标固件(从恩智浦网站下载，请参见UM11581 了解分步说明)。
- 在PC上安装GUI应用（请参见UM11581、Arduino shields GUI 和固件安装手册）。
- 打开GUI应用以从PC操作设备。

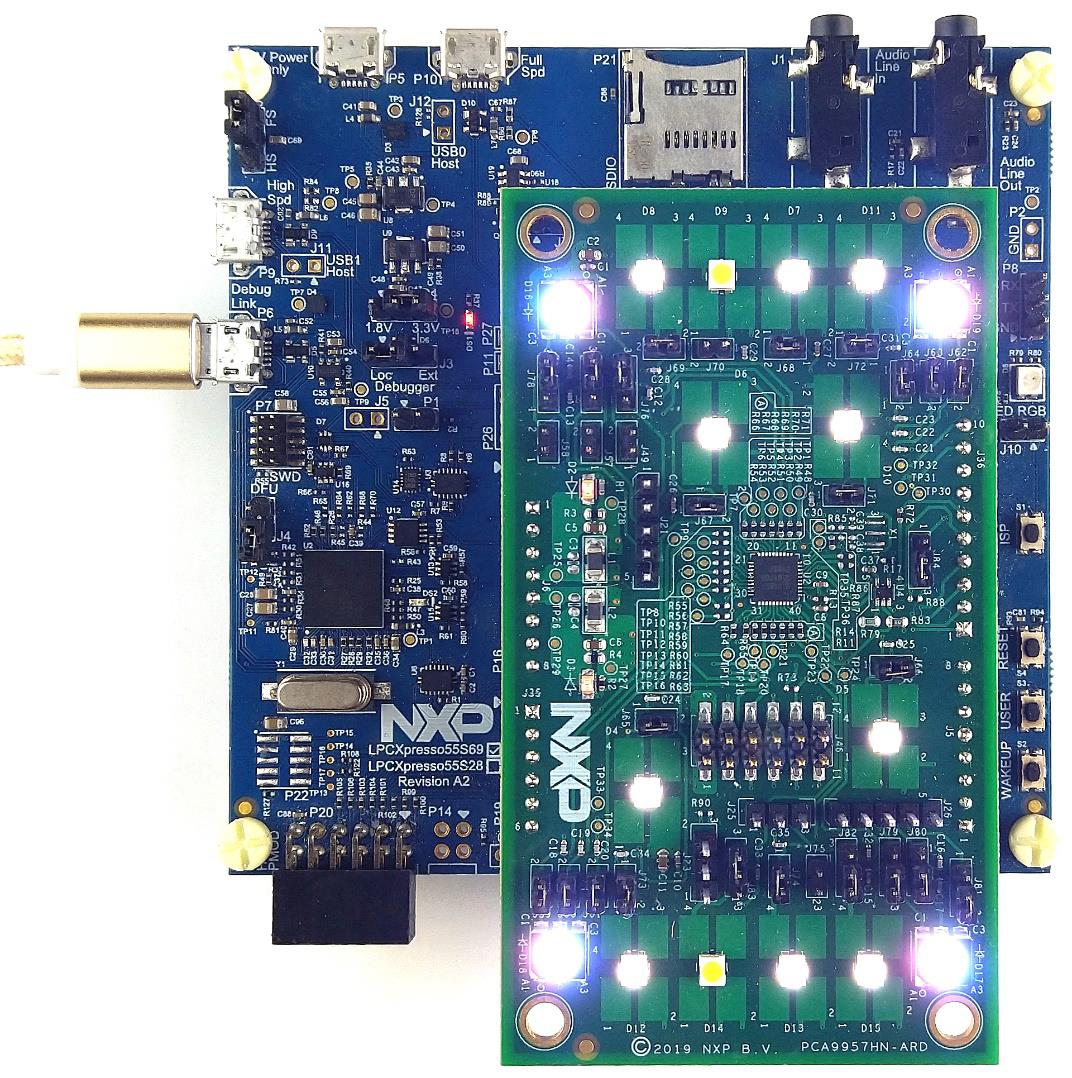

图4。PCA9957HN-ARD扩展板/LPC55S69-EVK板组件
4.3 将PCA9957HN-ARD与8MMINILPD4-EVK板一起使用
当8MMINILPD4-EVK板与PCA9957HN-ARD板一起使用时，必须将专门设计的EVK扩展板（IMX8MMINI-IARD板）安装在8MMINILPD4-EVK板和PCA9557HNARD之间。这是因为8MMINILPD4-EVK使用 2 x 20引脚扩展连接器 (J1003) 而不是Arduino连接器。
8MMINILPD4-EVK板上的连接器J1003是一个多功能端口，包含数字I/O线，包括专用I2C和SPI总线。PCA9957HD-ARD板上的IMX8MMINI-IARD引脚和8MMINILPD4-EVK板上的2 x 20连接器引脚。
图5显示了这三个板的连接方式。此配置包括：
- 一块8MMINILPD4-EVK板
- 一块PCA9957HN-ARD板
- 1个IMX8MMINI-IARD内插板
- 一根USB-C电缆
- 一根USB Micro-B电缆
接通电源并操作安装程序。电源的USB C型电缆必须连接到EVK板的端口2。必须将EVK板上的电源开关SW101 设置为On位置才能启动安装。通过将USB Micro-B电缆从PC上的USB端口路由到EVK上的调试端口J901)来实现数据通信。
要连接扩展板，需要将PCA9957HN-ARD板插入IMX8MMINI-IARD插入器的Arduino连接器，然后将IMX8MMINI-IARD内插板插入i.MX8MMINI EVK板上的扩展连接器 (J1003)。有关所有参考连接器和开关的位置，请参见图5。
有关安装组件通电和操作的更多详细信息，请参见《8MMINILPD4-EVK用户手册》和《 IMX8MMINI-IARD用户手册》。这些文件可以从恩智浦网站下载。

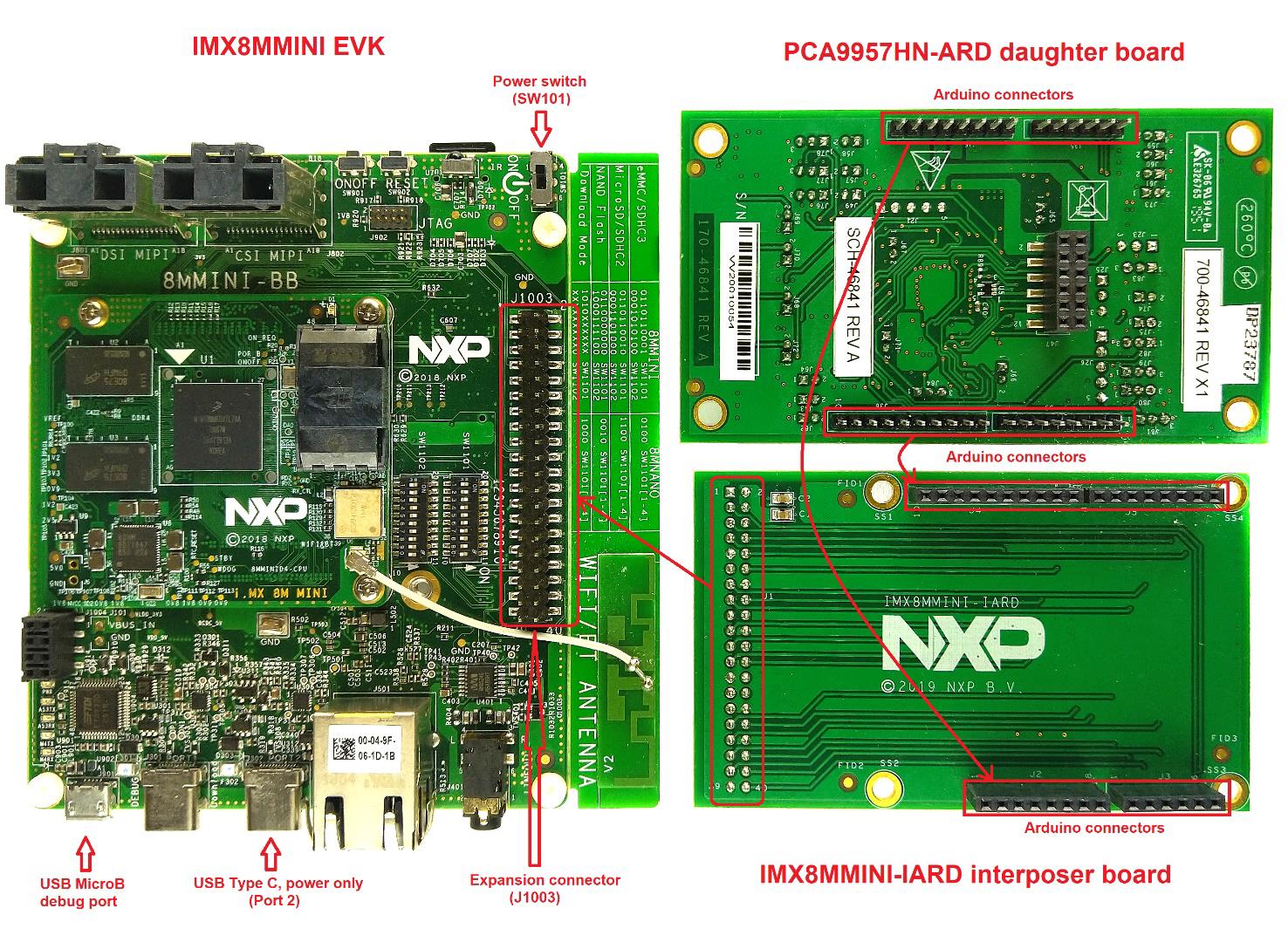

图5。PCA9957HN-ARD扩展板、IMX8MMINI-IARD内插板和8MMINILPD4-EVK板组件
要配置硬件和工作站，请完成以下步骤：
- 将PCA9957HN-ARD插入IMX8MMINI-IARD内插板Arduino连接器 (位于顶部)
- 将IMX8MMINI-IARD连接器
J1(位于板的底部)连接到位于8MMINILPD4-EVK顶部的J1003扩展板中 (见图5) - 使用连接到端口2的USB C型电缆为EVK板供电。
- 使用连接到
J901调试端口的USB Micro-B电缆将EVK连接到PC。 - 将
SW101置于On位置，为板通电。 - 安装MIMXRT1050目标固件(从恩智浦网站下载，请参见UM11581 了解分步说明)。
- 在PC上安装GUI应用。
- 打开GUI应用以从PC操作设备。

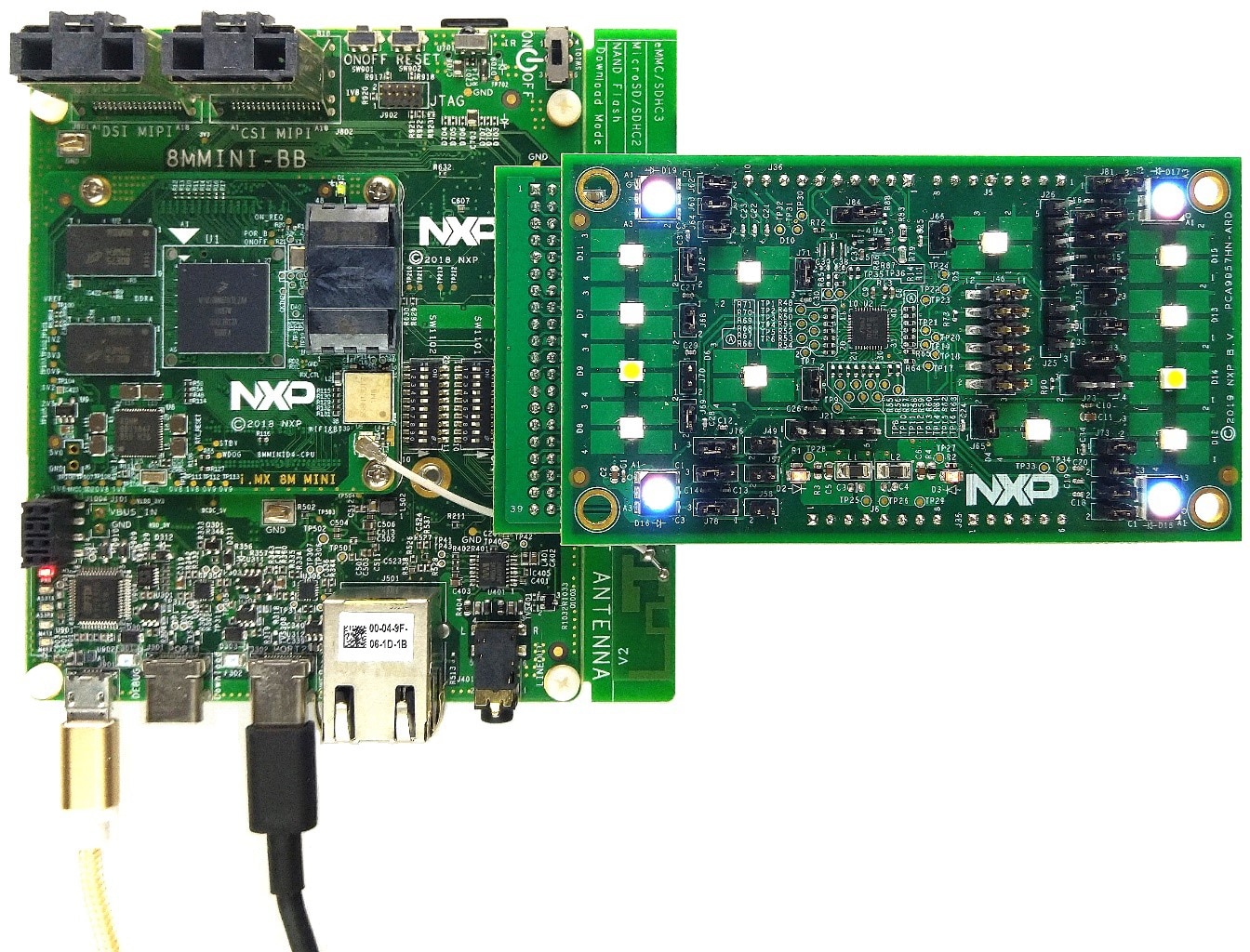

图6。PCA9957HN-ARD扩展板/8MMINILPD4-EVK板操作
