NAFExx388-EVB评估板快速入门

上次修改时间： Jun 20, 2023支持 NAFExx388-EVB

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用NAFExx388- EVB。

NAFExx388-EVB内容包括：

标记为完成:1.1 套件内含物/装箱单

注意：
该器件容易受静电放电（ESD）影响。因此，运输和搬运过程中应特别注意。在开包或处理硬件之前，请使用接地片或触碰电脑机箱或其他接地装置。

标记为完成:1.2 静态处理要求

标记为完成:1.3 最低系统要求

标记为完成:2.1 板特性

NAFExx388-EVB评估板是一款高度可配置的工业级AI-AFE，可满足高精度测量要求。该器件由低漏电、高压多路复用器、低偏移缓冲器、低噪声和漂移PGA、精密24位Σ-Δ（ADC）和低漂移电压基准组成。

标记为完成:2.2 板说明

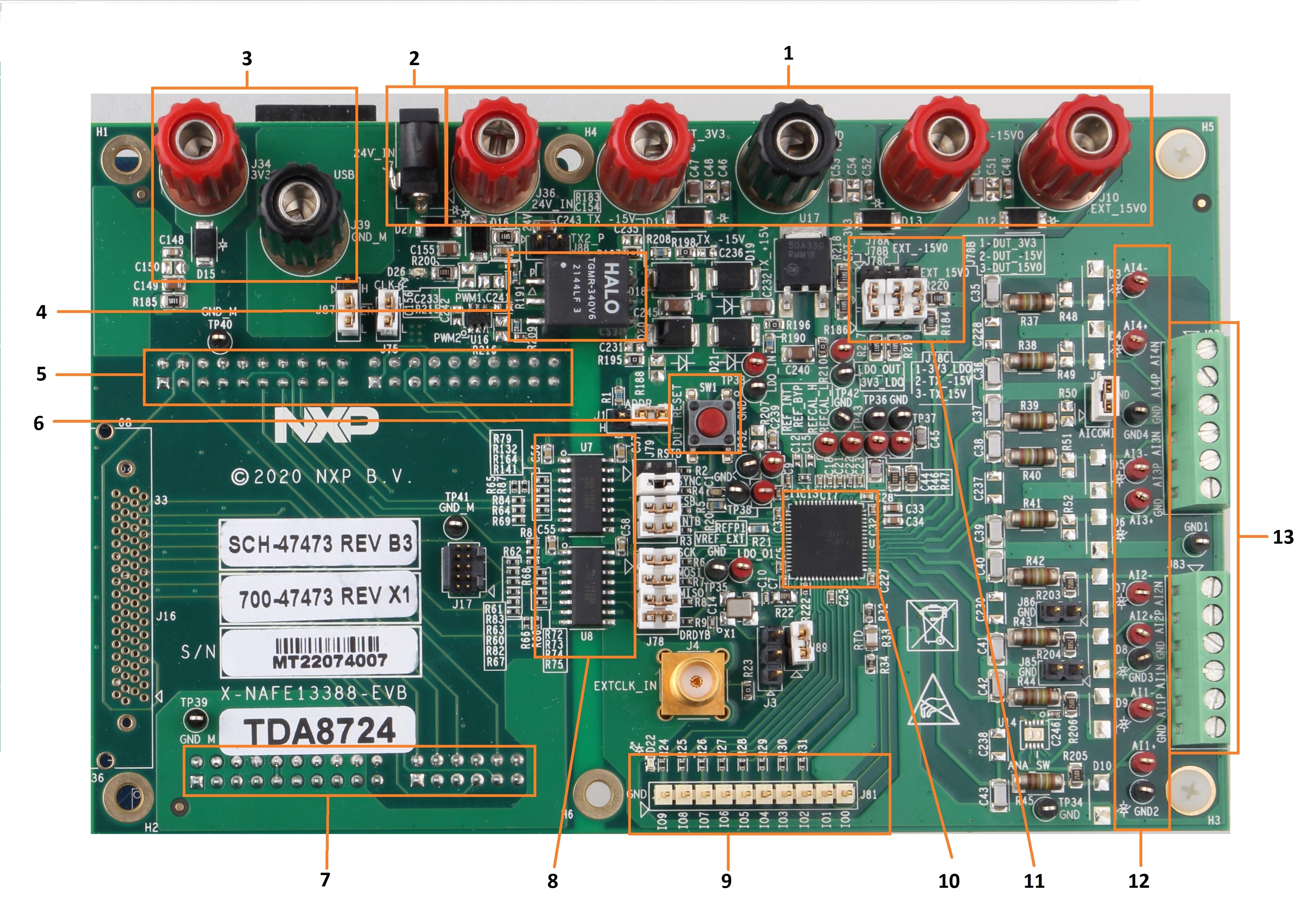

NAFExx388-EVB评估板概述

标记为完成:2.3 套件推荐组件

NAFExx388评估套件包括NAFExx388评估板、OM13098 （LPC54628）评估板和USB电缆。

要设置硬件，请执行以下操作：

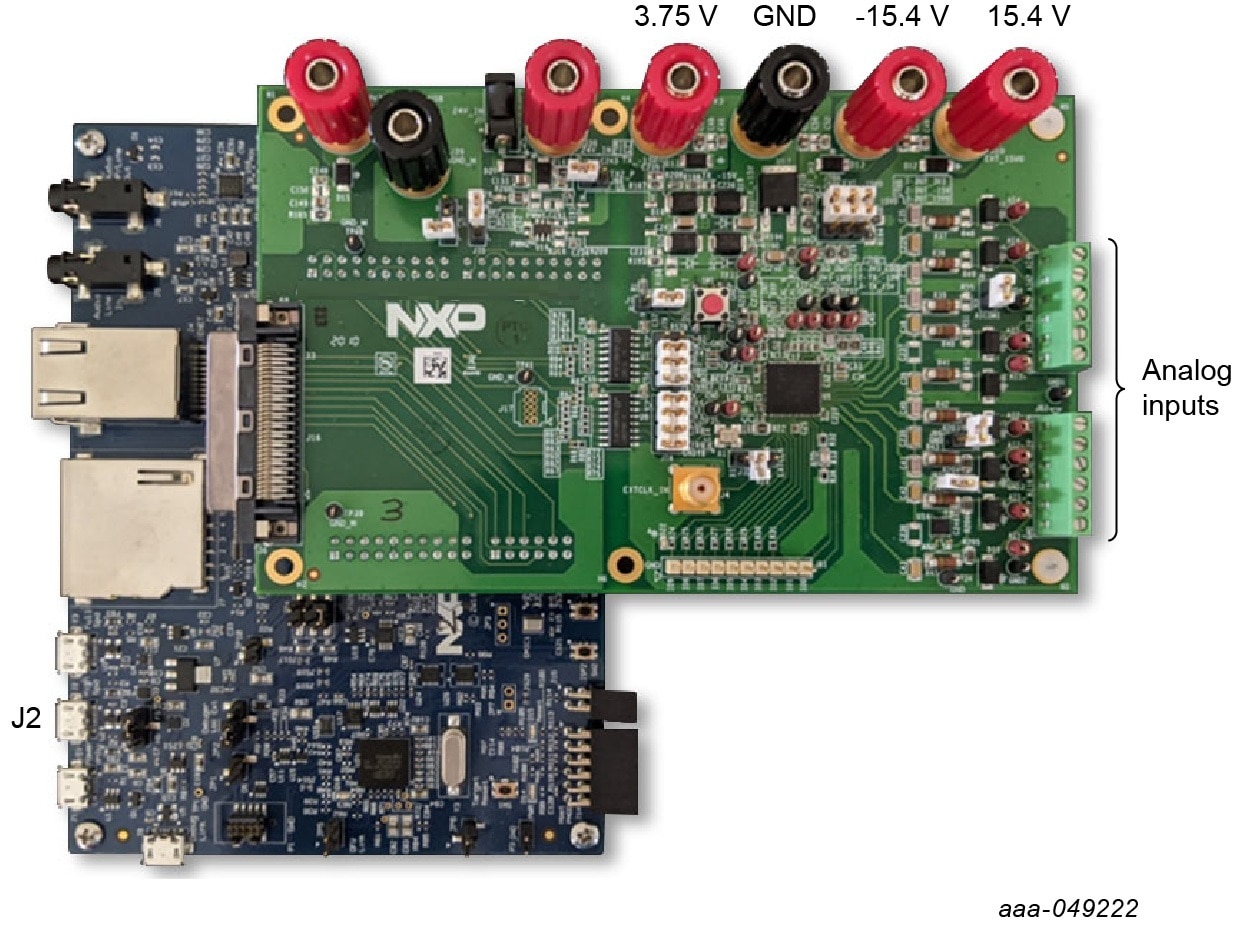

使用Arduino连接器将NAFExx388（AFE）评估板牢固地连接到LPC54628（微控制器）评估板。
要连接两个评估板，请将NAFExx388 （AFE）评估板底部的J15、J18、J19和 J22 （公接头）滑入到LPC54628（微控制器）评估板上相应的母接头中。
在J9上施加AVDD/DVDD = 3.75 V，在 J10上施加HVDD = +15.4 V，在J11上施加HVSS = -15.4 V香蕉插孔连接器，然后打开电源。

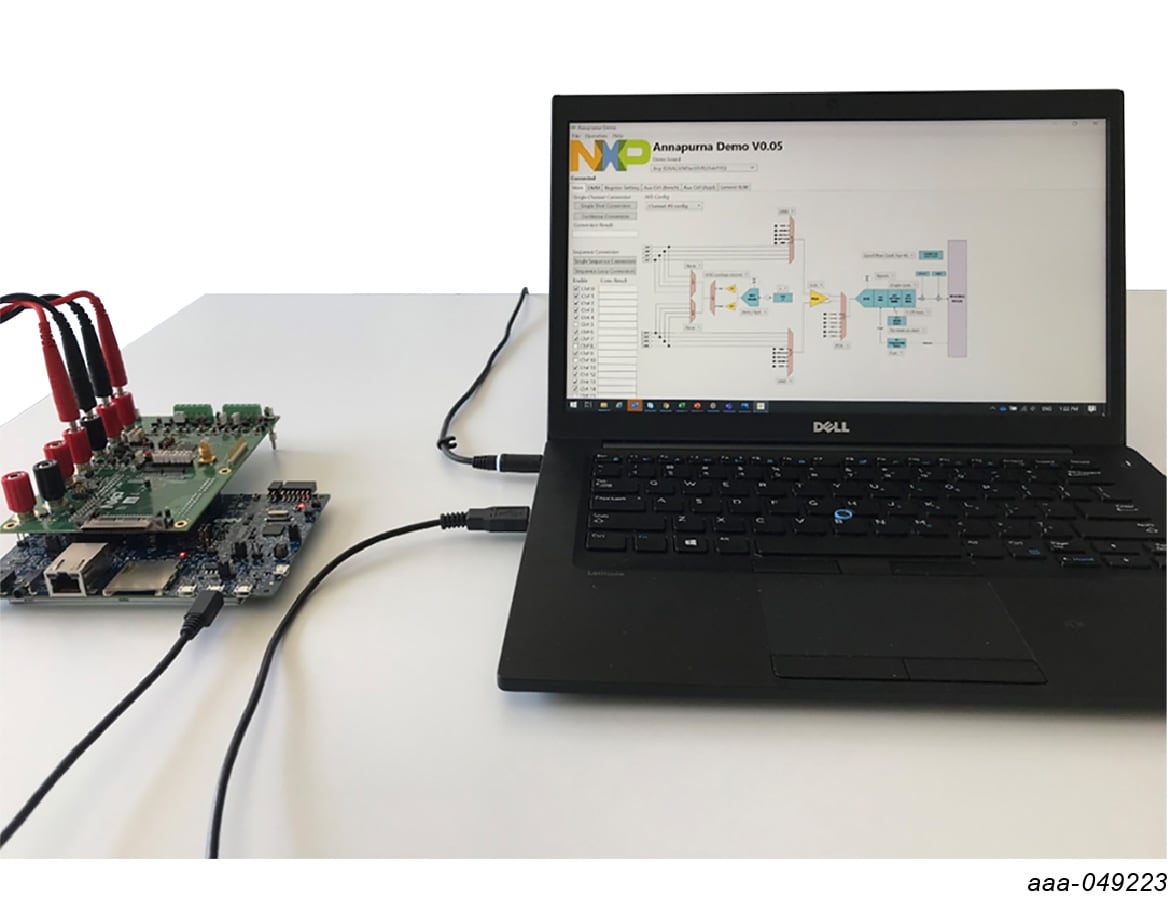

在计算机的USB端口和LPC54628评估板的J2（µ USB）端口之间连接USB至µUSB电缆。
