NAFE13388-UIM快速入门

2.1 板特性

• 面向NAFE13388的完整评估平台
• 8个输入软件可配置的AI-AFE
• 基于GUI的易用软件可展示NAFE11388和NAFE13388的功能，这两款是AI-AFE系列的代表产品，具体取决于板上安装的部件。
• 可使用外部电源为NAFE13388-UIM扩展板供电
• 便捷的测试点，可轻松测量示波器和信号访问
• 主机PC的USB接口

2.2 板说明

NAFE13388-UIM扩展板采用高度可配置的工业级多通道模拟输入AFE(AI-AFE)系列部件，可满足高精度测量要求。该器件由低漏电、高压多路复用器、低偏移缓冲器、低噪声和漂移PGA、精密24位Σ-Δ模数转换器(ADC)和低漂移电压基准组成。

AI-AFE系列集成：

• 用于电磁兼容性(EMC)和线路误用场景的输入保护电路
• 用于输入、开路、短路和阻抗检测的诊断电路

为通道循环读取、输出电压或电流偏置电路实现的高级诊断电路。两个精确的参考电压源可用于实现端到端系统自校准，以及用于预测性维护的高级异常检测。

这款NAFE13388-UIM扩展板可快速评估AFE性能，并与具有Arduino接口的MCU板实现即插即用。

图形界面允许用户轻松探索驱动器的不同功能。IC通过工业标准SPI总线端口与主机通信。评估软件在Microsoft Windows 7、8和10 PC平台下运行。

2.3 板组件

图1和图2标识了板上的重要组件，表1提供了关于这些组件的更多详细信息。

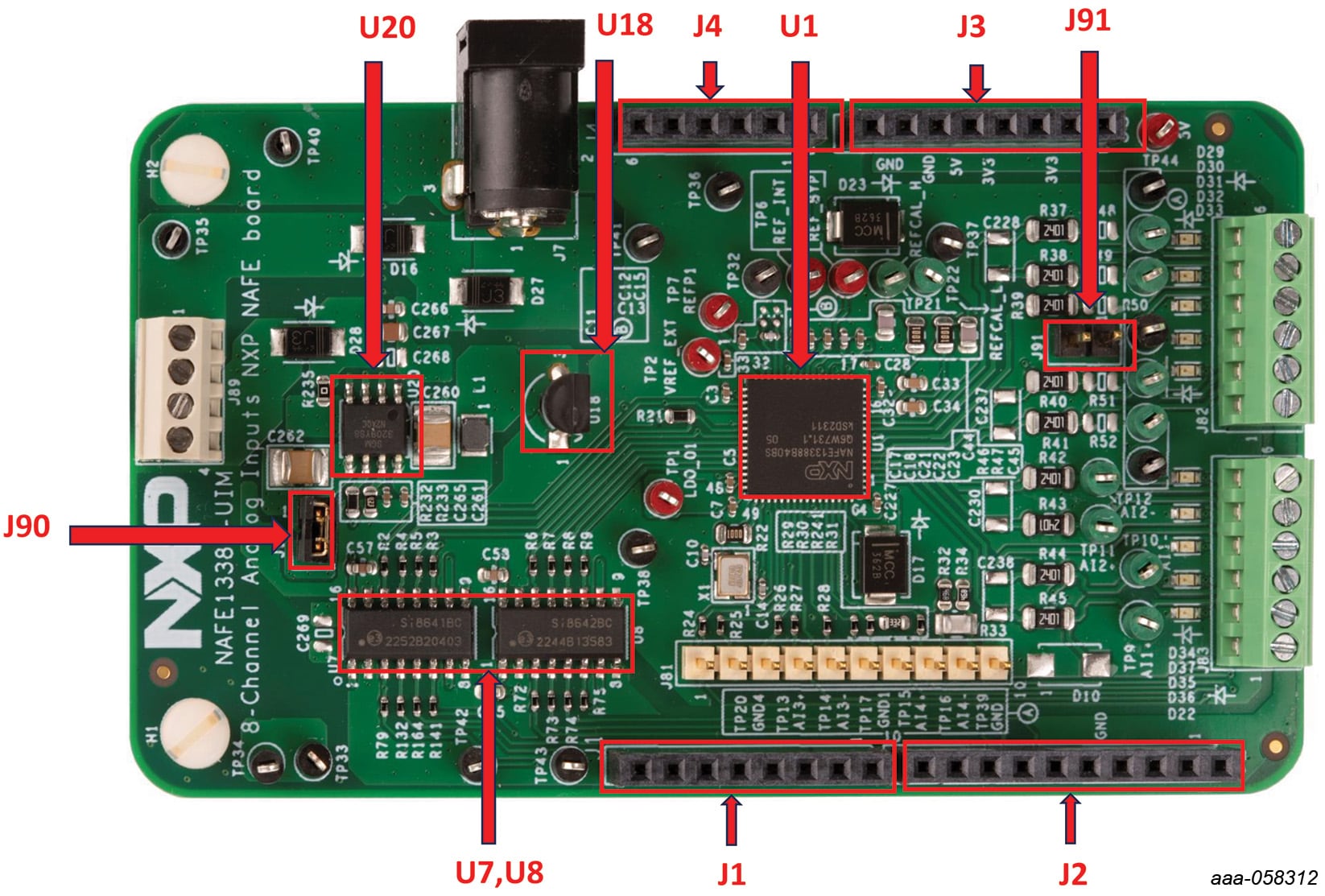

Figure 1. Board image with callouts (top)

Figure 1. Board image with callouts (top)

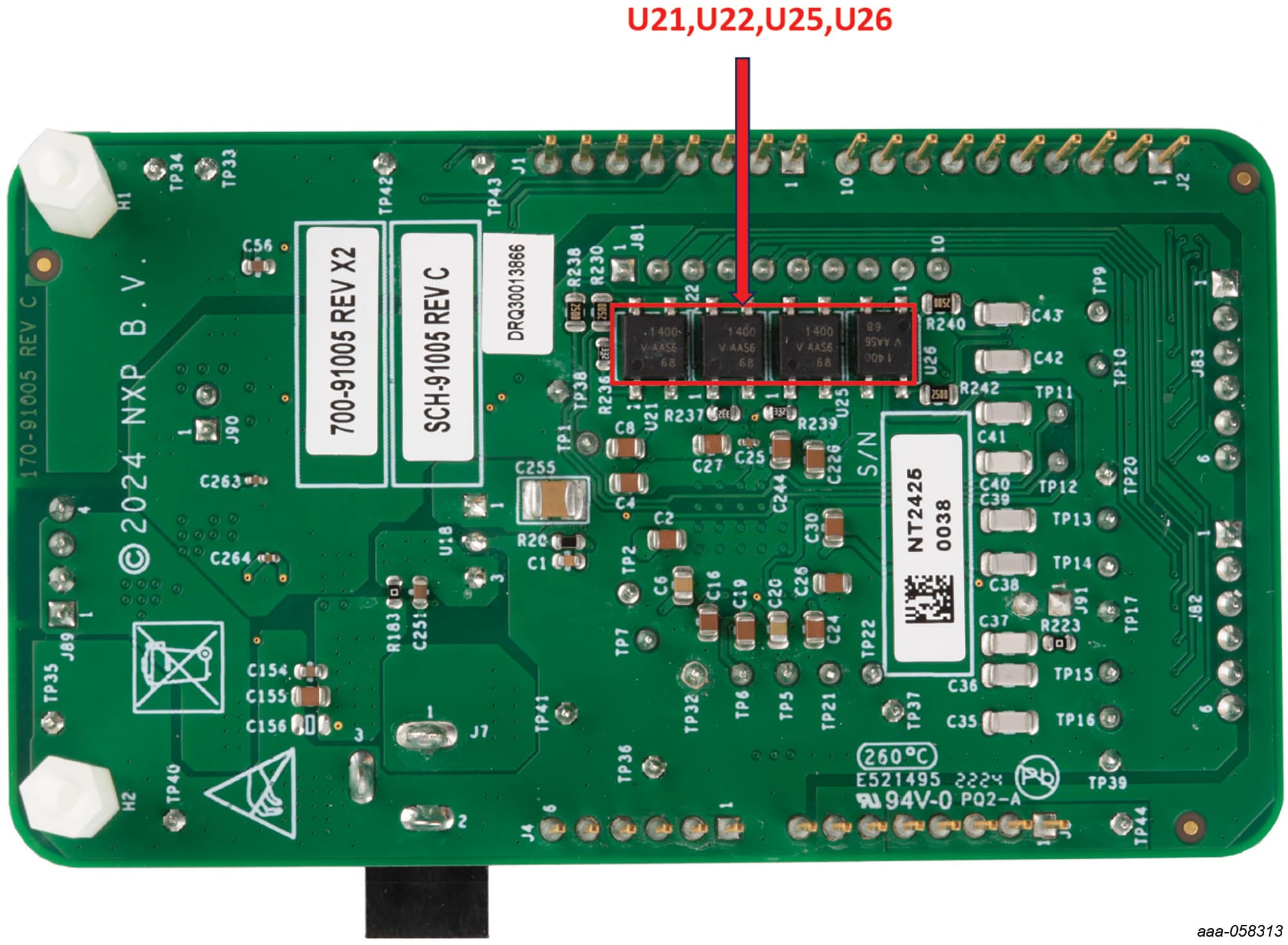

Figure 2. Board image with callouts (bottom)

Figure 2. Board image with callouts (bottom)

表1 评估板推荐组件位置。

3.1 配置硬件

要评估完整解决方案，除了NAFE13388-UIM扩展板外，还需要FRDM-MCXN947评估板和USB线。要设置硬件，请执行以下操作：

1. 使用Arduino接口将NAFE13388-UIM扩展板稳固连接到FRDM MCXN-947评估板上
2. 要连接两块板，将NAFE13388-UIM扩展板底部的J1、J2、J3和J4公接头插入FRDM MCX-N 947评估板上相应的母接头中，如图3所示

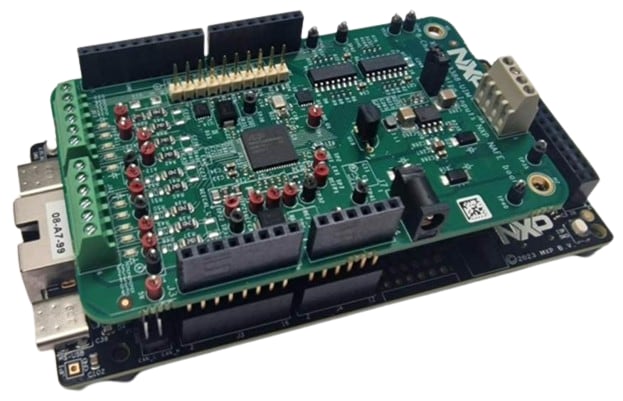

Figure 3. NAFE13388-UIM expansion board connected to the FRDM-MCXN947 evaluation board



Figure 3. NAFE13388-UIM expansion board connected to the FRDM-MCXN947 evaluation board


3. 将DC电源适配器连接到NAFE13388-UIM扩展板上的DC电源插孔(J7) 。肖特基二极管的反极性保护压降约为0.4V
4. 使用USB转Type-C线将PC(USB)连接到FRDM-MCXN947评估板
