1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品能够延长电池使用寿命，缩小器件尺寸，减少组件数量，降低成本和提升性能，帮助您打造先进的系统。
本页面将指导您完成设置和使用KITVR5500AEEVM评估板的过程。
1.1 套件内含物/装箱单
KITVR5500AEEVM内含物包括：
- 组装和测试好的KITVR5500AEEVM评估板，放在防静电袋中。
- 3.0 ft USB-STD A转USB-B-mini线缆
- 两个连接器，接线端子插头，2个位置，3.81 mm细线
- 3个连接器，接线端子插头，3个位置，3.81 mm细线
- 板上安装的跳接线
- 快速入门指南
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 电源范围为8.0 V至60 V，电流限制初始设置为1.0 A.
1.3 Windows PC工作站
此评估板需要Windows PC工作站。在使用此套件时，满足这些最低规格便可产生很好的效果。
- 基于USB的计算机，支持Windows 7或Windows 10
1.4 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11304，KITVR5500AEEVM评估板 - 用户指南。
2. 硬件介绍
2.1 板特性
- VBAT电源连接器(插孔和Phoenix)
- VPRE输出能力高达10A(外部MOSFET)
- VBUCK1/2处于独立模式(默认)或多相模式
- VBUCK3峰值可达3.6 A
- VBOOST 5.0 V或5.74 V，最高800 mA (仅用于VR5500)
- LDO1和LDO2，从1.1 V到5.0 V，最高400 mA(LDO2仅用于VR5500)
- 点火钥匙开关
- 嵌入式USB连接，方便连接软件GUI(接入I2C总线、IO、RSTB、INTB、Debug、MUX_OUT(仅用于VR5500)、稳压器)
- 指示信号或稳压器状态的LED
- 支持OTP熔断功能
- 用于寄存器访问、OTP仿真和编程的USB连接
2.2 板说明
KITVR5500AEEVM可以灵活地使用VR5500/FS5502的所有功能，并在应用的主要部分进行测量。板上安装的KL25Z MCU与FlexGUI软件相结合，可以在读写模式下访问寄存器。所有稳压器均可通过连接器访问。非用户信号，比如DC/DC开关节点，被映射到测试点上。可通过连接器访问数字信号(I2C、RSTB等)。Wake1引脚有一个开关来控制(点火)它们。VBAT开关可用于打开或关闭设备。
该套件可以在仿真或OTP模式下运行。在仿真模式下，只要有电源供应，板配置仍然有效。OTP模式使用熔断配置。该设备可3次熔断。在OTP模式下，设备总是从熔断配置开始，除非用户希望用仿真模式覆盖OTP配置。该板可以熔断OTP，不需要任何额外的工具或板。
2.3 板组件

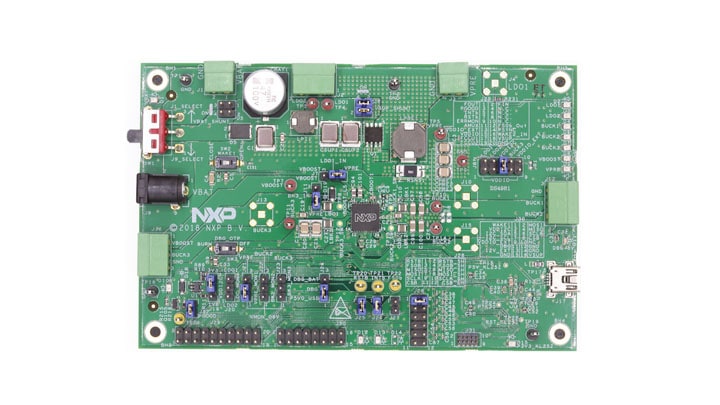

KITVR5500AEEVM评估板概述
- VBAT插孔连接器
- VBAT三位置开关
- VBAT Phoenix连接器
- LDO1/LDO2电源
- VPRE电源
- BUCK1/BUCK2电源
- USB接头(适用于FlexGUI控制)
- 调试连接
- 编程
- WAKE1开关
- OTP燃烧电压开关
- VBOOST和BUCK3电源
- 调试电压源
- PGOOD LED启用
- VDDIO选择
- 与MCU连接的RSTB
- RSTB和INTB信号
- VMON1和VDDI2C选择
2.4 支持其他板
有关推荐组件的更多详细信息，请参见UM11304，KITVR5500AEEVM评估板 - 用户指南。
3. 配置硬件

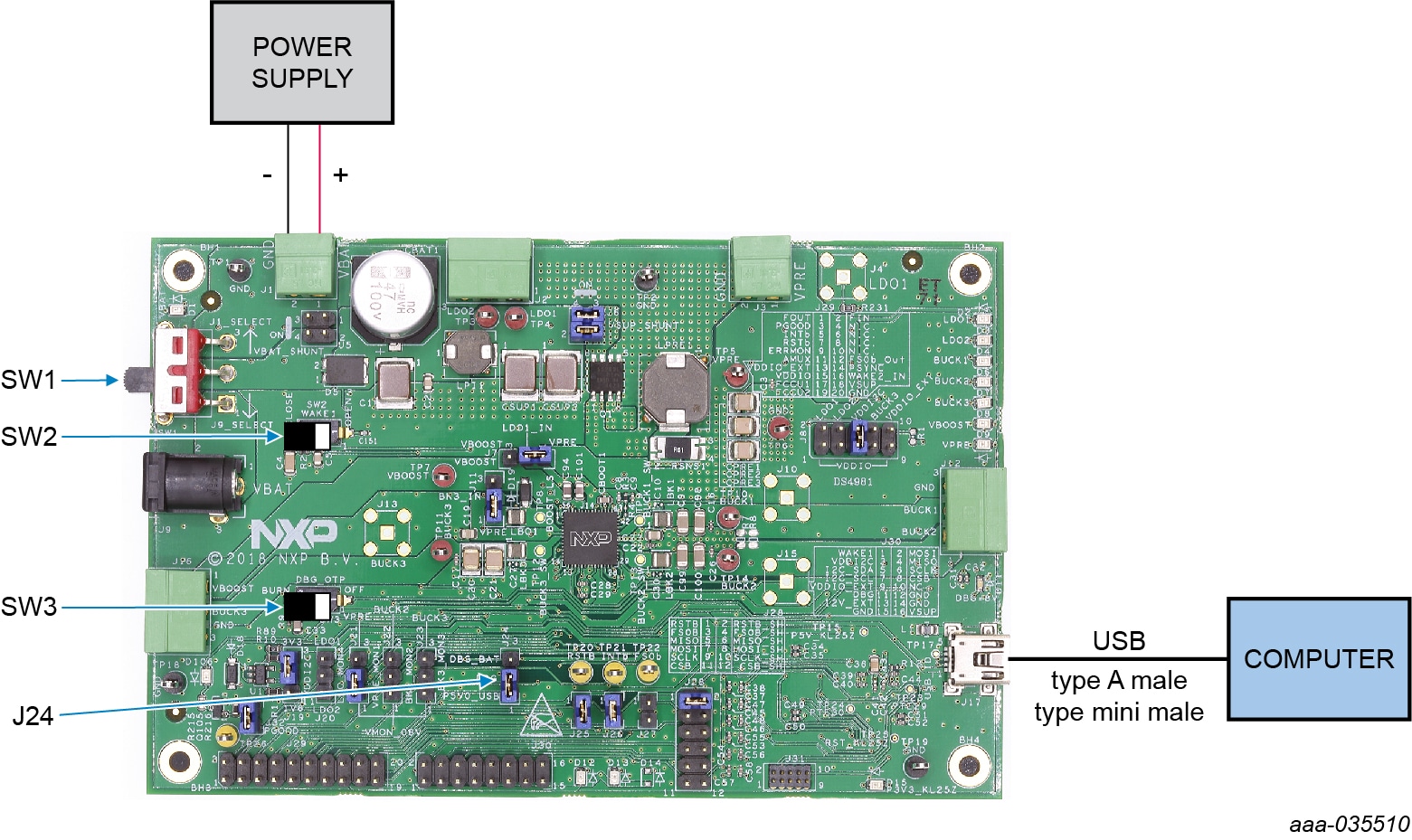

要配置硬件，请完成以下步骤：
- 安装配置的跳接线。
表1. 跳接线配置表
跳接线 配置 J24 连接1-2 (从USB连接DBG引脚上的5.0 V电压) - 配置开关
表2. 开关配置表
开关 配置 SW1 中间位置(VBAT关闭) SW2 打开(WAKE1) SW3 打开(OTP编程关闭) - 使用所提供的USB 2.0线缆将Windows PC USB端口连接到KITVR5500AEEVM开发板。
- 将直流电源设置为12 V，将电流限制设置为1.0 A。关闭电源后，将直流电源正负输出连接到KITVR5500AEEVM VBAT Phoenix连接器(J1)。
- 打开电源。
- 关闭SW2。
注意：在此步骤中，产品处于调试模式，并且所有稳压器都处于关闭状态。用户可以使用OTP配置启动或在启动之前配置镜像寄存器。一旦移除J24跳接线，启动就会生效。
3.1 支持其他板
有关硬件配置的更多详细信息，请参见UM11304，KITVR5500AEEVM评估板 - 用户指南。
4. 安装软件
4.1 准备图形用户界面操作环境
4.2 安装FlexGUI软件包
FlexGUI软件不需要任何安装。将文件夹内容解压缩到计算机上的您所需位置。
- 如有需要，请通过以下网址安装Java JRE (Java SE运行时环境)：http://www.oracle.com/technetwork/java/javase/downloads/jre8-downloads-2133155.html以及Windows 7 FlexGUI驱动程序。
- 下载最新的FlexGUI（32位或64位）版本，网址为：https://www.nxp.com/KITVR5500AEEVM。
- 运行flexgui-app-vr5500-fs5502.exe文件。
- 成功下载后重新启动计算机。
4.3 其他软件支持
如需了解更多的软件详细信息，请参见UM11304，KITVR5500AEEVM评估板 - 用户指南。
开始嵌入式应用开发。
5. 了解详情
5.1 产品汇总页
VR5500的产品汇总页位于http://www.nxp.com/VR5500。
FS5502的产品汇总页位于http://www.nxp.com/FS5502。
5.2 工具汇总页
KITVR5500AEEVM评估板的工具汇总页位于https://www.nxp.com/KITVR5500AEEVM。
该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用KITVR5500AEEVM板的快速参考信息，包括可下载资产。
5.3 参考资料
除了我们的VR5500/FS5502：具有多个SMPS的高压PMIC页面之外，您可能还需要访问：
应用页面：
硬件页面：
软件页面：
网络社区页面：
5.4 购买板
KITVR5500AEEVM：具有VR5500/FS5502功能的评估板
购买
