KITFS86TRKFRDMEM评估板快速入门

上次修改时间： 2021-11-02 17:21:00支持 KITFS86TRKFRDMEM|FS86安全SBC评估板

本文档内容

  • 1

    开箱即用

  • 2

    硬件介绍

  • 3

    安装软件

  • 4

    配置启动硬件

购买 KITFS86TRKFRDMEM|FS86安全SBC评估板

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和功率解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，规格小，组件数量少，成本低，性能高，可帮助您打造先进的系统。

本页面将指导您设置并使用KITFS86TRKFRDMEM板。

1.1 套件内含物/装箱单

KITFS86TRKFRDMEM套件内含物包括：

  • 完成组装和测试的KITFS86TRKFRDMEM连接到FRDM-KL25Z，存放在防静电袋中
  • 3.0英尺USB-STD A转USB-B-mini线缆
  • 一个接头，接线端子插头，2个位置，3.81mm细线
  • 两个接头，接线端子插头，3个位置，3.81mm细线
  • 一个接头，接线端子插头，4个位置，3.81mm细线
  • 板上安装的跳接线
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

  • 电源范围为8.0V至60V，电流限制初始设置为1.0A（最大电流消耗可达15A）

1.3 Windows PC工作站

该参考设计需要Windows PC工作站。使用此评估板时，至少需要满足以下规格要求才能实现理想效果。

  • 支持USB的计算机，支持Windows 7或Windows 10

1.4 软件

使用此评估板需先安装软件。所有列出的软件均可在评估板设计页面的评估板信息页面或汽车PMIC系列的恩智浦GUI页面上找到。

下一页硬件介绍

2. 硬件介绍

2.1 板特性

  • VBAT电源连接器（插孔和Phoenix）
  • VPRE输出能力高达15A
  • VBUCK为1.0V至3.3V
  • VBOOST为5.0V至6.0V
  • LDO1为1.5V至5.0V
  • LDO2为1.1V至5.0V
  • 点火钥匙开关
  • FS0B外部安全引脚
  • FRDM-KL25Z内置USB连接，可通过恩智浦GUI访问寄存器、模拟和编程OTP（支持I2C总线、调试、AMUX和稳压器）
  • 显示信号和稳压器状态的LED
  • 支持OTP熔丝功能

2.2 板说明

KITFS86TRKFRDMEM是进行性能测试的硬件评估工具。FS8600系列可通过此板进行评估，因为它装有超集部件。板上焊接的PFS8613xMDA0ES部件可以熔断两次。

外部LDO提供SUP_I2C电压，可选择1.8V或3.3V（默认值）。SUP_I2C用于为FS86 I2C通信供电。外部DC-DC通过USB电压产生OTP编程电压（8.0V），而无需外部电源。

2.3 套件推荐组件

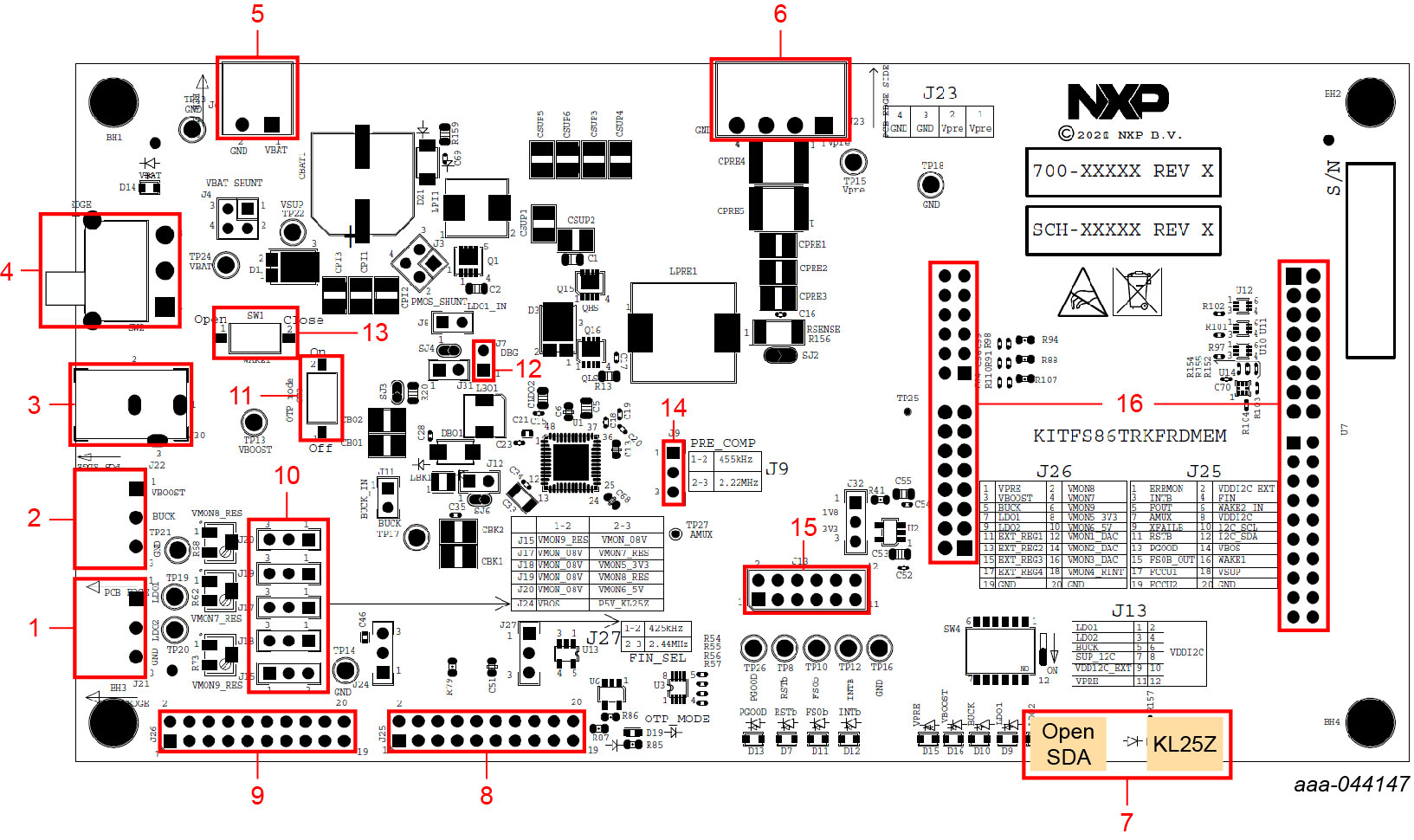

图1标识了板上的重要组件，表1提供了关于这些组件的更多详细信息。

GS-KITFS86TRKFRDMEM-aaa-044147

图1 评估板推荐组件位置

表1 评估板推荐组件位置

编号 说明
1 LDO1/LDO2电源
2 降压/升压电源
3 VBAT插孔连接器
4 VBAT三个位置开关
  • 左侧位置：由插孔连接器供电的板
  • 中间位置：未供电的板
  • 右侧位置：由Phoenix连接器供电的板
5 VBAT Phoenix连接器
6 VPRE电源
7 USB接头（用于MCU闪存的Open SDA；用于恩智浦GUI控制的KL25Z）
8 调试连接。接入FS8600信号
9 外部稳压器接头（至VMONx）
10 VMONx配置（可选择监控稳压器或固定0.8V电源）
11 OTP模式开关
12 如果拔下DBG引脚，则将其设置为0V
13 Wake1开关
14 VPRE补偿网络设置（455kHz或2.22MHz）
15 VDDI2C选择
16 KL25Z Freedom板接头

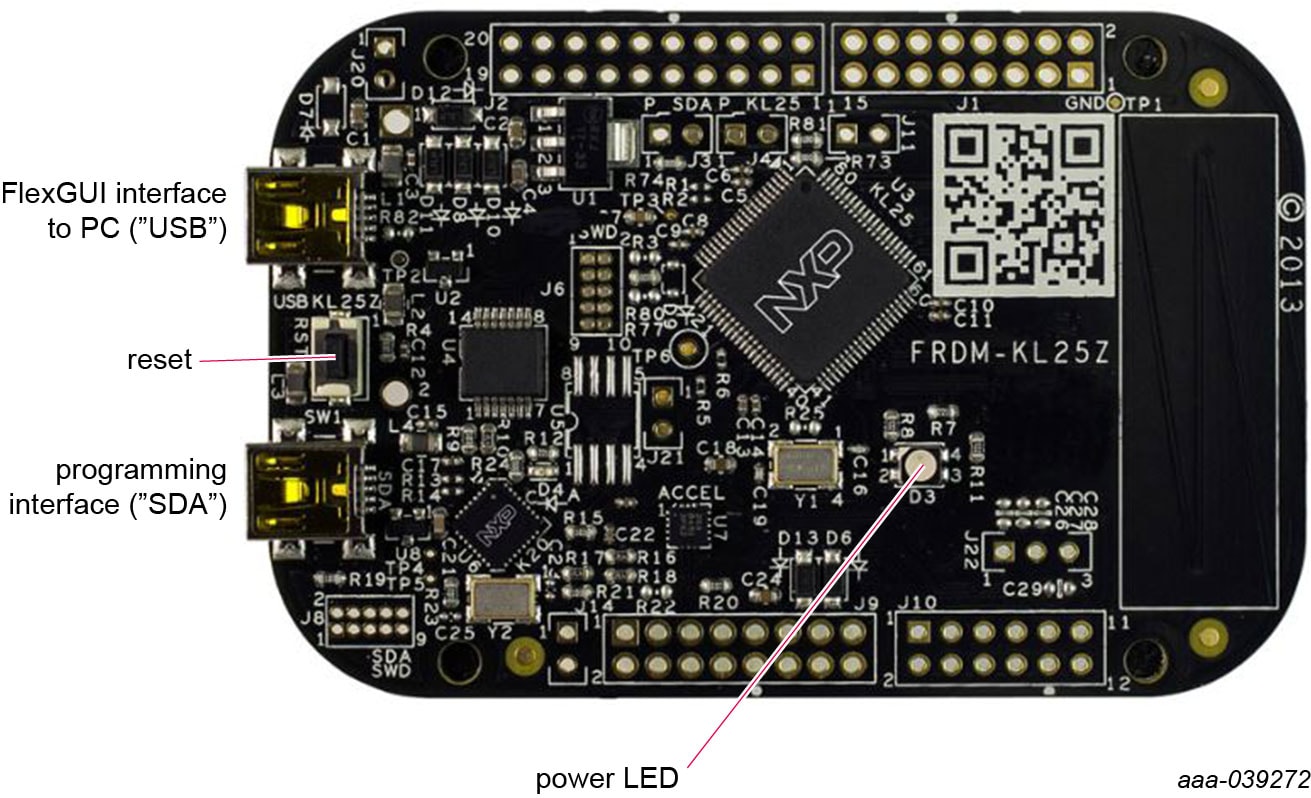

2.4 Kinetis KL25Z Freedom板

Freedom KL25Z是一款超低成本开发平台，面向基于Arm Cortex-M0+处理器的Kinetis L系列MCU。

GS-KITFS86TRKFRDMEM-aaa-039272

图2 Freedom开发平台

前页开箱即用
下一页安装软件

3. 安装软件

3.1 安装软件

使用GUI对设备配置进行两次编程和无限仿真。

《面向FS86汽车系列的恩智浦GUI用户手册》中介绍了设备编程和仿真步骤，参见汽车PMIC系列的恩智浦GUI页面。

前页硬件介绍
下一页配置启动硬件

4. 配置启动硬件

4.1 配置启动硬件

设备配置可以更改两次。《面向FS86汽车系列的恩智浦GUI用户手册》中介绍了编程步骤，参见汽车PMIC系列的恩智浦GUI页面

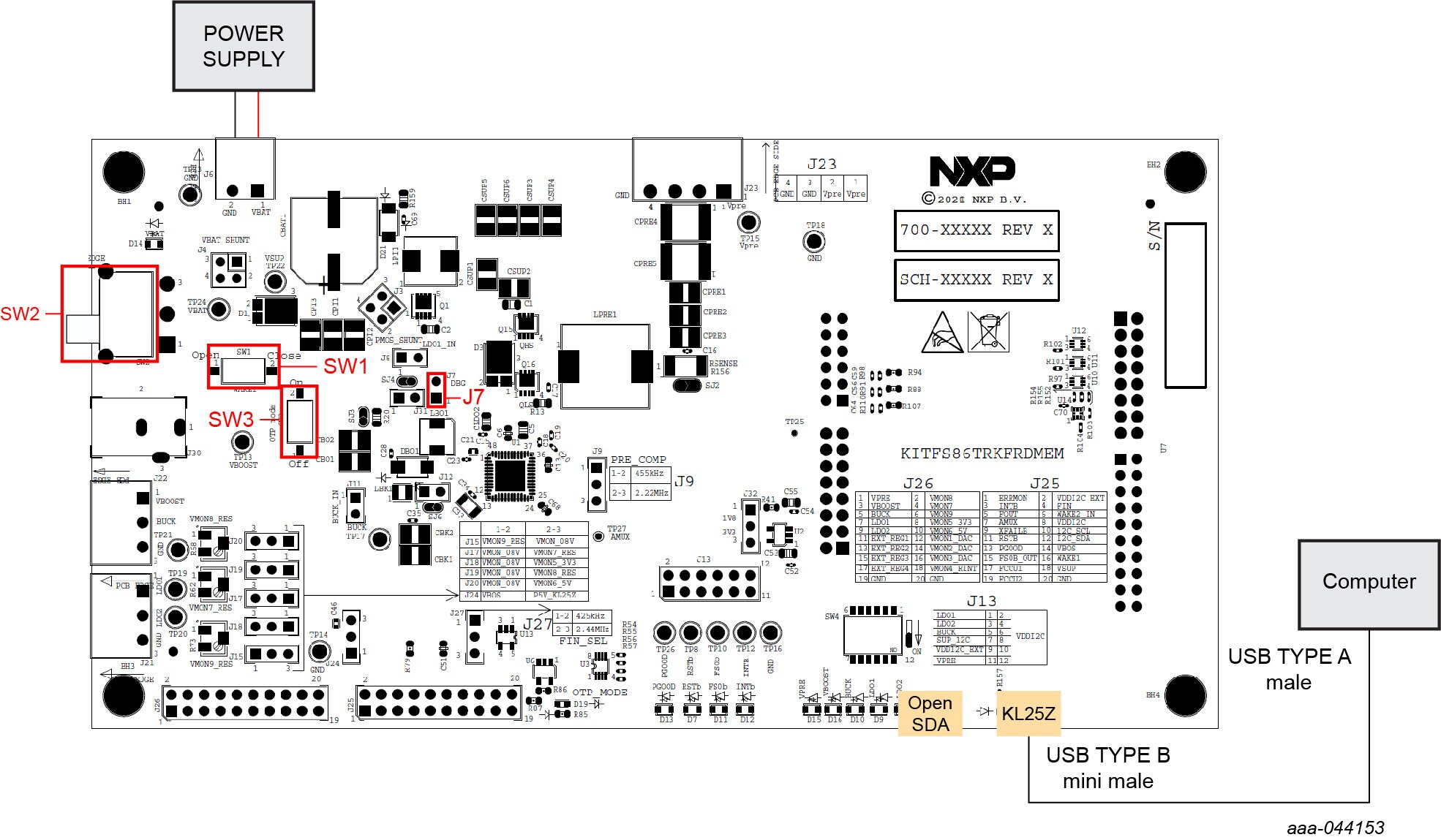

图3为典型的硬件配置，包括开发板、电源和WindowsPC工作站。

GS-KITFS86TRKFRDMEM-aaa-044153

图3. 典型初始配置

要按图3所示配置硬件和工作站，请完成以下步骤：

  1. 按照表2所示的配置安装跳接线和开关

    表2. 硬件配置

    开关 配置
    正常模式 进入调试模式 进入OPT模式
    操作 看门狗2秒窗口 看门狗窗口完全打开 OTP仿真/编程和进入调试模式
    J7（DBG） 打开 将1到2 DBG引脚电压拉至4.5V或8.0V（SW3）
    SW1（WAKE1） 关闭（WAKE1高）
    SW2（VBAT） 中间位置（VBAT关）
    SW3（DBG_OTP） 打开（DBG=4.5V） 关闭（OTP模式开）
  2. 使用所提供的USB 2.0线缆将Windows PC USB端口连接到KITFS86TRKFRDMEM开发板
  3. 将直流电源设置为12V，将电流限制设置为1.0A。关闭电源后，将直流电源正负输出连接到KITFS86TRKFRDMEM VBATPhoenix接头（J6）
  4. 打开电源
  5. 将SW2置于TOP（顶部）位置。

在此步骤中，如果产品处于OTP模式进入配置，则所有稳压器均关闭。用户可以使用OTP配置启动或在启动之前配置镜像寄存器。只要发生以下四种操作之一，即开始通电：

  • J7跳接线移除
  • SW3已关闭
  • OTP模式退出命令通过I2C发送
  • 单击恩智浦GUI按钮“退出OTP模式”
