FRDMSTBANBP8XD Freedom Shield评估板快速入门

硬件介绍

2.1 板说明

FRDMSTBANBP8XD shield扩展板包含完全集成的电压力监测传感器NBP8FD，该传感器提供：

• 占地面积小巧，采用4 x 4 mm封装
• 低功耗
• SPI
• 就绪/中断
• 电源使能功能

FRDMSTBANBP8XD Shield扩展板可通过Arduino接头轻松连接至恩智浦Freedom MCU板进行评估。推荐使用FRDM-KE15Z板。

用户使用终端程序和命令或演示GUI连接两块板来评估NPB8XD电池压力监测传感器。无论哪种情况，硬件都促进了软件开发。

这些板卡采用直观的方式来更改特定引脚配置的中断、PWM（如提供）和电源使能信号。该板还包含通常用于评估的测试点。

2.2 板的功能

• 传感器附加板/配套板具有电池压力监控器传感器功能，以及与Freedom板生态体系兼容的功能
• 兼容Arduino^®和大部分恩智浦Freedom开发板
• 支持评估电流消耗和引脚电压特性
• 支持与主机MCU的SPI通信接口
• 支持硬件可配置性以切换PWM输出（仅NBP9）
• 支持板上的多个测试点

2.3 板组件

FRDMSBANBP8XD Shield扩展板配有标准Arduino接头，可与恩智浦Freedom MCU板配对并连接，进行用户评估和软件开发。为了快速评估和制作原型，恩智浦提供了针对FRDM-KE15Z板和硬件设计文件的演示项目，有助于缩短产品面市时间。

配置硬件

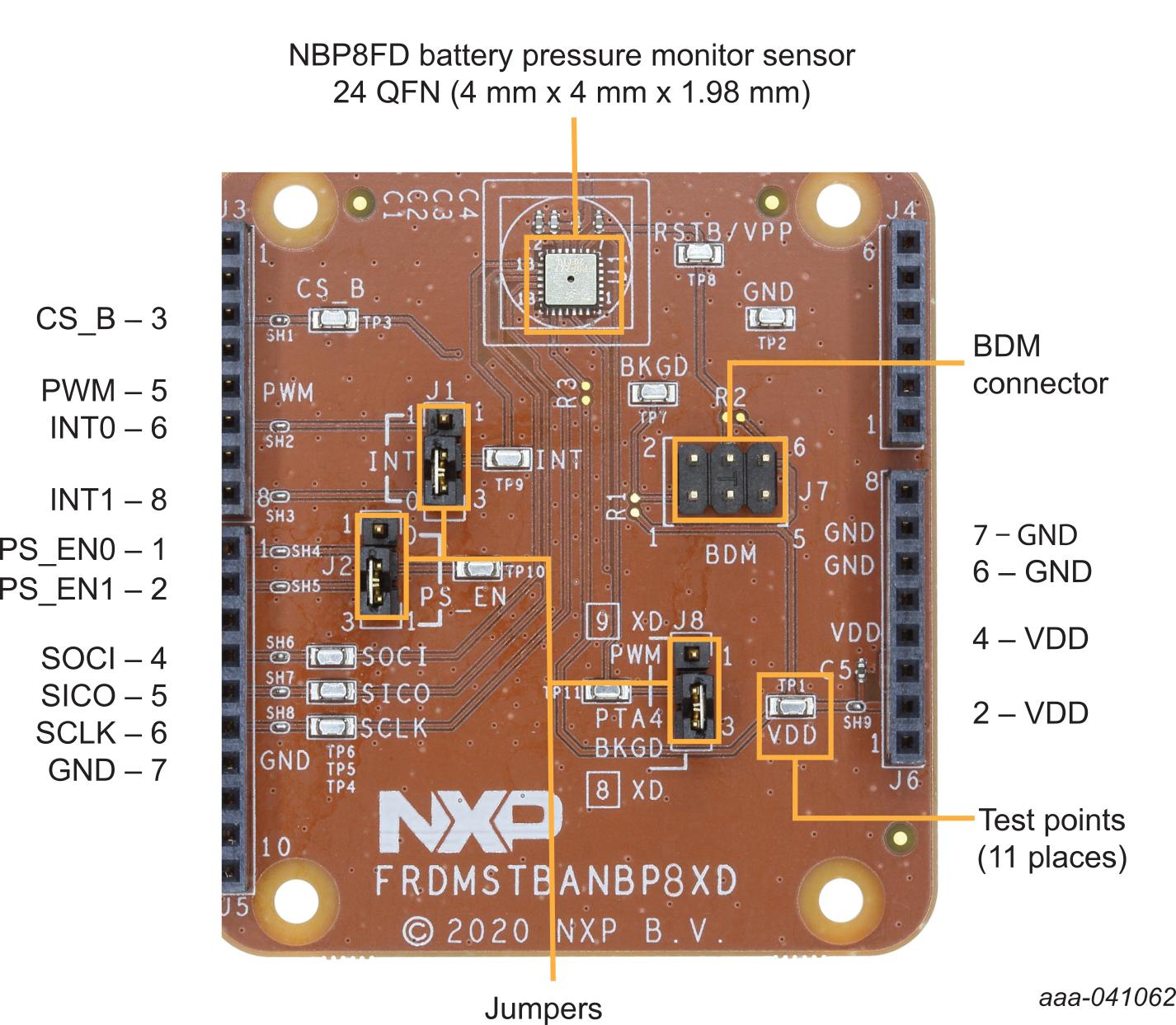

如图1所示，FRDMSTBANBP8XD Shield扩展板的Arduino接头上提供了以下信号：

1. 中断信号INTx可以通过选型跳线J1移植到J3-6或J3-8。
2. 电源使能信号PS_ENx可以通过选型 J2移植到J5-1或J5-2
3. PWM信号(仅限NPB9FD)可以通过选型跳线 J8，引脚1-2移植到J3-5。请注意，默认设置是BKGD信号(J8，引脚2-3)，用于通过J7连接BDM端口设定U1。通过J3和J5提供SPI接口。它们包括：
   • J3-3，CS_B，客户端选择
   • J5-4，SOCI，服务器输出客户端输入数据
   • J5-5，SICO，服务器输入客户端输出数据
   • J5-6，SCLK，SPI时钟
4. VDD通过J6-2 / J6-4供电。这通常是通过Freedom MCU板（例如FRDM-KE15Z）供电的。
5. GND通过J6-6 / J6-7供电。这通常是通过Freedom MCU板（例如FRDM-KE15Z）供电的。
