FRDMGD3162HBIEVM评估板快速入门

上次修改时间： 2022-03-03 17:16:00支持 FRDMGD3162HBIEVM

本文档内容

  • 1

    开箱即用

  • 2

    硬件介绍

  • 3

    安装软件

  • 4

    配置硬件

购买 FRDMGD3162HBIEVM

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用FRDMGD3162HBIEVM板的过程。

1.1 套件内含物/装箱单

FRDMGD3162HBIEVM内含物包括：

  • 完成组装和测试的FRDMGD3162HBIEVM板，放在防静电袋中
  • 连接到FRDM-KL25Z的3.3V转5.0V转换板（KITGD316XTREVB）
  • USB电缆，A型公头/迷你B型公头，3英尺
  • 快速入门指南

    • 1.2 其他硬件

    除了套件内含物外，使用此板时，还需要使用以下硬件。

    • 兼容的HybridPACK™ Drive绝缘栅双极晶体管 (IGBT) 或SiC金属氧化物半导体场效应晶体管 (MOSFET) 模块
    • DC link电容，与HybridPACK Drive模块兼容
    • 用于配置的1.27mm跳线（包含在套件中）
    • 30μH至50μH大电流空心电感，用于双脉冲测试
    • 带防护罩和听力保护装置的高压电源
    • 20V, 1.0A DC电源
    • 500 MHz 2.5 GS/s4通道示波器
    • Rogowski线圈，PEM型号CWT Mini HF60R，或CTW Mini HF30（直径更小）
    • 隔离式高压调试器
    • 数字电压表

    1.3 Windows PC工作站

    该套件需要以下项目才能与软件配套工作：

    • Windows 7或更高版本的操作系统

    1.4 软件

    使用此半桥评估套件需先安装软件。列出的所有软件可在http://www.nxp.com/FRDMGD3162HBIEVM下载。

    • Flex GUI软件，可与KITGD316XTREVB MCU/转换器板一起使用

    下一页硬件介绍

    2. 硬件介绍

    2.1 板特性

    • 能够连接HybridPACK Drive模块进行半桥评估
    • 可调负VEE栅极低驱动电平（0V至 -10V DC）
    • 可调VCC栅极高驱动电平（10V至25V DC）
    • 可配置跳线，在短路测试时禁用死区故障保护
    • 轻松访问电源、接地和信号测试点
    • 可轻松安装和使用FlexGUI，通过SPI与PC对接；软件具有双脉冲和短路测试功能
    • 通过AMUXIN和AOUT在低边驱动器监测DC link总线电压
    • 正或负温度系数连接，可配置用于监测模块温度

    2.2 板说明

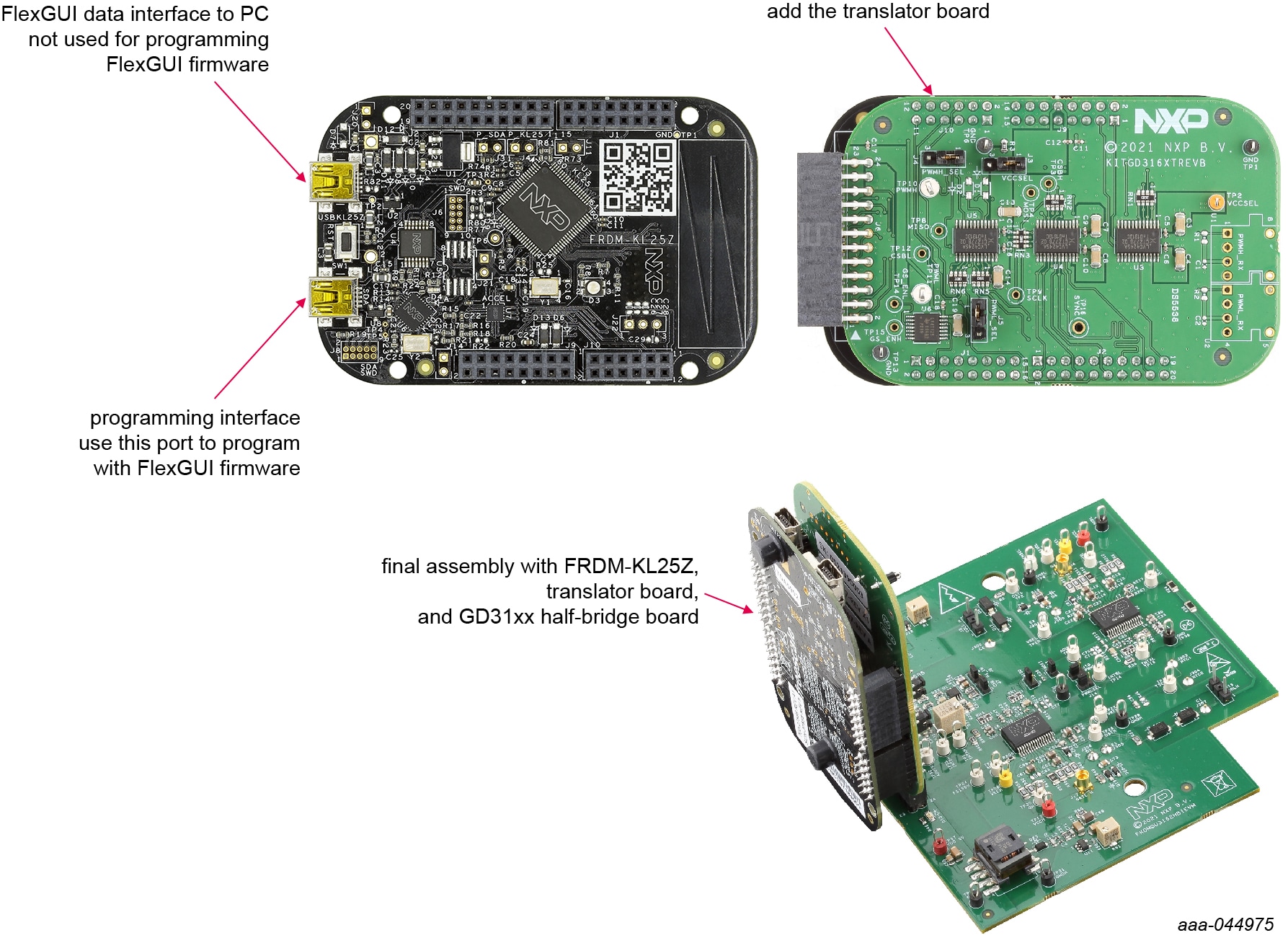

    FRDMGD3162HBIEVM是一款半桥评估套件，安装了两个GD3162单通道栅极驱动器设备。该套件包含Freedom KL25Z微控制器硬件，用于连接安装有FlexGUI软件的PC，可采用菊花链或独立配置的方式与GD3162栅极驱动器上的SPI寄存器进行通信。

    KITGD316XTREVB转换板用于将MCU和GD3162栅极驱动器之间的3.3V信号转换为5.0V信号。该评估套件可以连接到兼容的IGBT或SiC模块，进行半桥评估和应用开发。

    GS-FRDMGD3162HBIEVM-aaa-044975

    GS-FRDMGD3162HBIEVM-aaa-044975

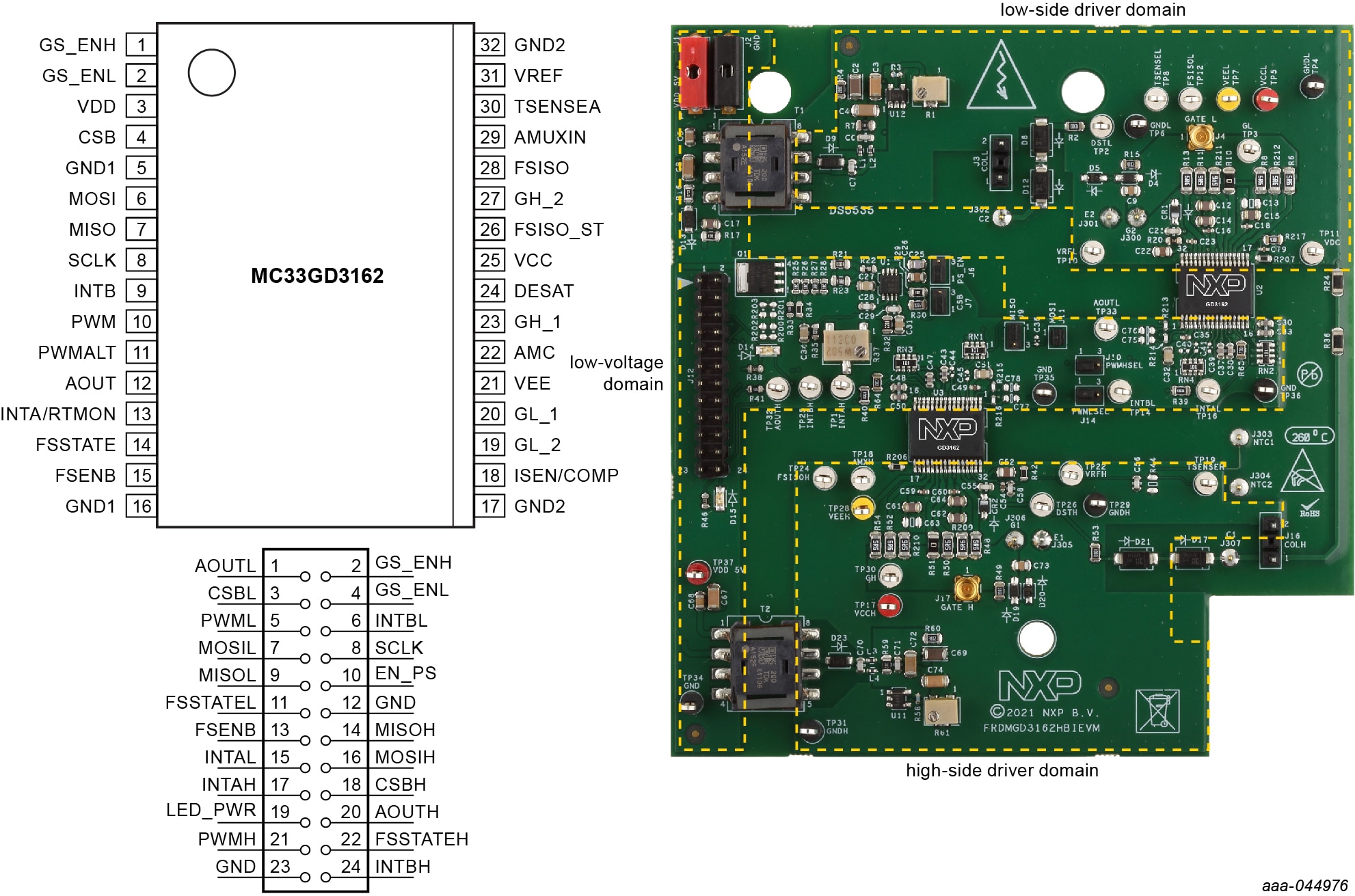

    2.3 板组件

    FRDMGD3162HBIEVM板概述

    GS-FRDMGD3162HBIEVM-aaa-044976

    GS-FRDMGD3162HBIEVM-aaa-044976

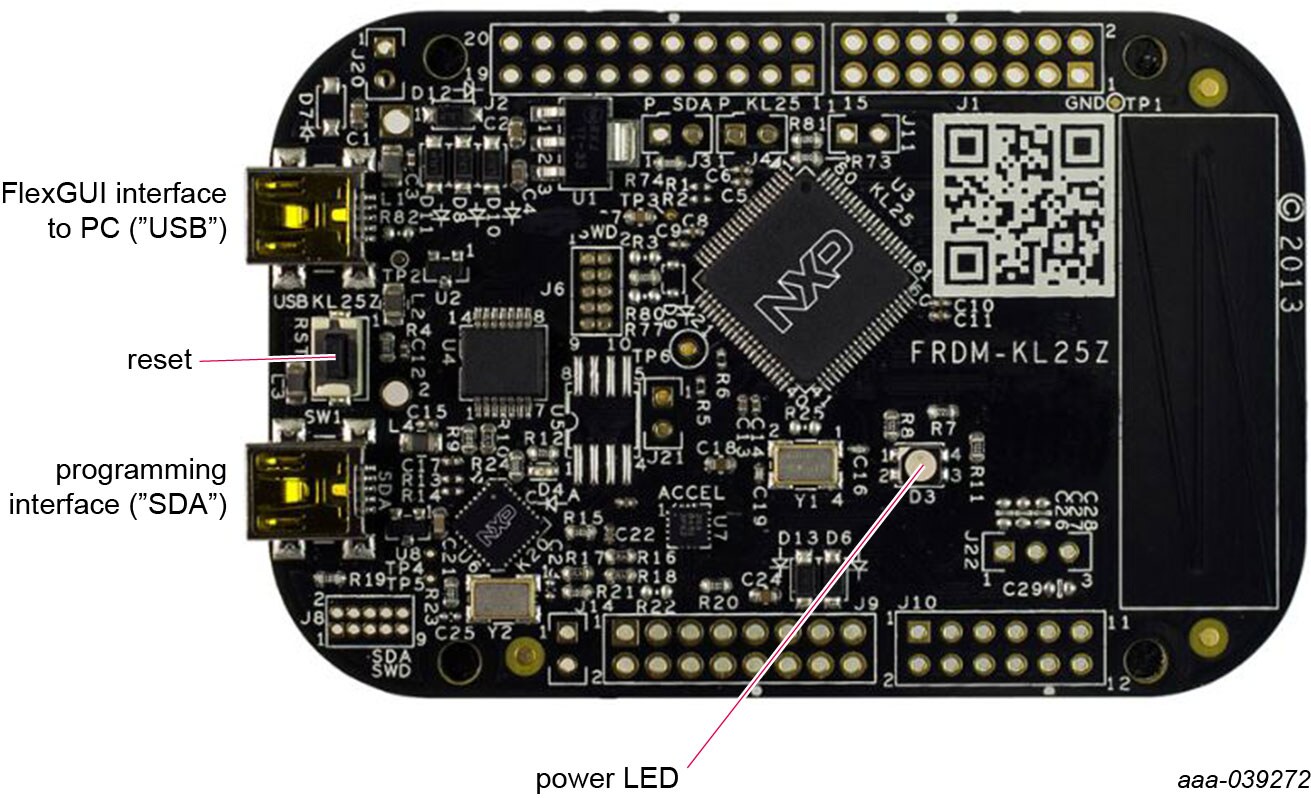

    2.3.1 Kinetis KL25Z Freedom板

    Freedom KL25Z是一款超低成本开发平台，面向基于Arm Cortex-M0+处理器的Kinetis L系列MCU。

    GS-FRDMGD3162HBIEVM-aaa-039272

    GS-FRDMGD3162HBIEVM-aaa-039272

    图1 Freedom开发平台

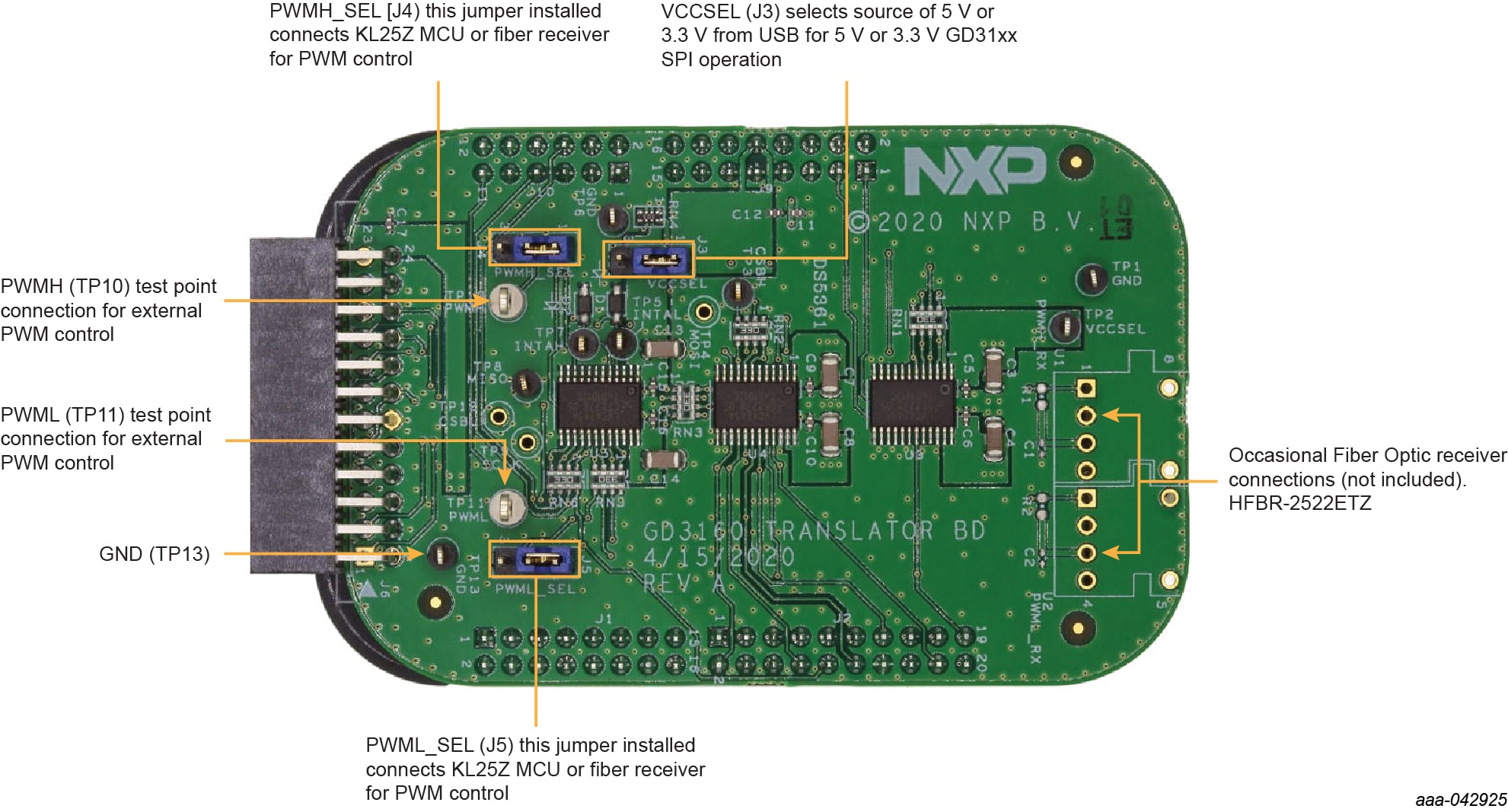

    2.3.2 3.3 V转5.0 V转换板

    KITGD316XTREVB转换器可将MCU的3.3V信号电平转换为5.0V信号，进行SPI通信。

    GS-FRDMGD3162HBIEVM-aaa-042925

    GS-FRDMGD3162HBIEVM-aaa-042925

    图2 3.3V转5.0V转换板

    表1 转换板跳接线定义

    跳线 位置 功能
    VCCSEL (J3) 1-2 为5.0V兼容栅极驱动器选择5.0V
    2-3 为3.3V兼容栅极驱动器选择3.3V
    PWMH_SEL (J4) 1-2 选择KL25Z MCU的PWM高边控制
    2-3 从光纤接收机输入端选择PWM高边控制
    PWML_SEL (J5) 1-2 选择KL25Z MCU的PWM低边控制
    2-3 从光纤接收机输入端选择PWM低边控制

    前页开箱即用
    下一页安装软件

    3. 安装软件

    FRDMGD3162HBIEVM的软件随FlexGUI工具（可在nxp.com上下载）一起分发。FRDM-KL25Z通过工具包预安装了必要的固件。

    即使用户计划使用其他软件或PWM进行测试，也建议安装此软件作为备份或帮助进行调试。

    3.1 在计算机上安装FlexGUI

    最新版本的FlexGUI支持GD3100、GD3160和GD3162。它可运行在Windows 10或Windows 8操作系统上。

    1. 前往www.nxp.com/FlexGUI，点击下载。
    2. 当FlexGUI软件页面出现时，点击Download（下载）并选择与您的PC操作系统相关联的版本。
    3. FlexGUI向导创建了一个快捷键，恩智浦FlexGUI图标出现在桌面上。默认情况下，FlexGUI可执行文件安装在C:\flexgui-app-des-gd31xx.exe。安装器件驱动程序将覆盖先前的FlexGUI安装，并将其替换为包含GD31xx驱动程序的最新版本。然而，先前版本的配置文件（.spi）将保持不变。

    前页硬件介绍
    下一页配置硬件

    4.配置硬件

    4.1 配置硬件

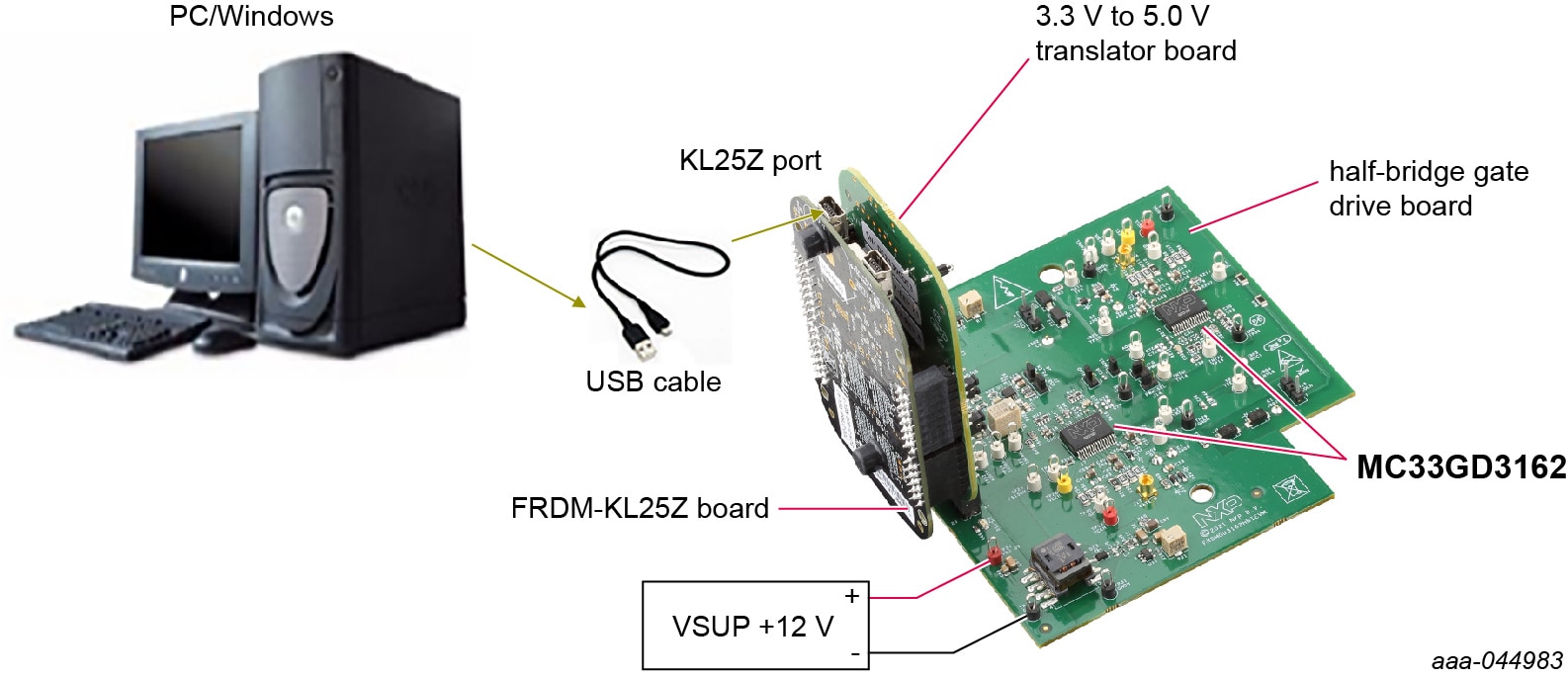

    FRDMGD3162HBIEVM连接到带有DC link电容器的兼容SiC MOSFET HybridPACK Drive模块。可以使用带有FlexGUI软件的Windows PC进行双脉冲和短路测试。

    建议测试所需的设备：

    • Rogowski线圈大电流调试器
    • 高压差分电压调试器
    • 带探头的高采样率数字示波器
    • DC link电容器，与HybridPACK Drive模块兼容
    • IGBT或SiC MOSFET HybridPACK Drive模块
    • Windows系统PC
    • DC link高压直流电源
    • VSUP的低压直流电源 – +12V直流栅极驱动板低压域
    • 监测高压DC link电源的电压计
    • 双脉冲测试用负载线圈

    GS-FRDMGD3162HBIEVM-aaa-044983

    GS-FRDMGD3162HBIEVM-aaa-044983

    前页安装软件
    下一页设计资源

    设计资源

    板信息

    其他参考文献

    除了恩智浦的GD3162：SiC MOSFET/IGBT的先进单通道高压隔离式汽车栅极驱动器页面，您可能还想访问：

    栅极驱动器页面：

    应用页面：

    前页配置硬件
