连接！
让我们开始试用FRDM-KW38！您可以选择观看短片中的操作顺序或遵循下面列出的详细步骤操作。
FRDM-KW38开发平台快速入门 - 方法讲解
1.1 连接USB线缆
1.2 运行开箱即用的演示

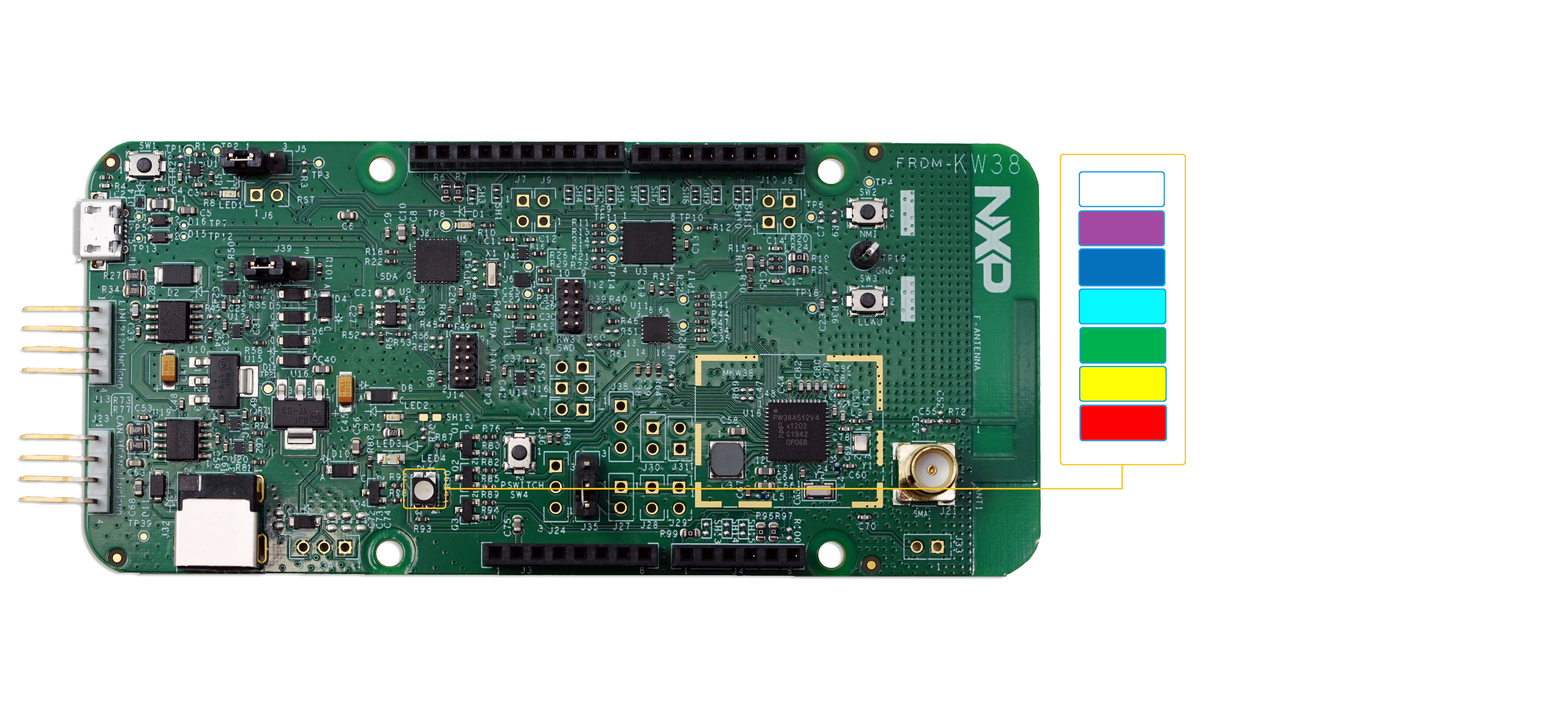

FRDM-KW38加载了此演示，当您连接该板时，多色LED会闪烁。
获取软件
为FRDM-KW38安装软件
2.1 下载带连接软件的MCUXpresso SDK
面向FRDM-KW38的MCUXpresso SDK包括所有必要的无线连接协议栈，支持您借助Generic FSK和BLE开发解决方案。
点击以下链接来下载FRDM-KW38的预配置SDK版本，其中包括KW38的所有无线连接协议栈。
您还可以使用在线SDK Builder，为使用SDK Builder的FRDM-KW38创建定制SDK数据包。
2.2 安装工具链
恩智浦提供名为MCUXpresso IDE的附赠工具链。
想使用其他工具链？
没问题！MCUXpresso SDK连接协议栈软件也支持IAR。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成支持定制板的初始化C代码。
2.4 PC配置
许多示例应用通过MCU UART输出数据，因此您需要确保已安装了板虚拟COM端口的驱动程序。运行驱动程序之前，必须将板插入您的PC。
借助已安装的串行端口驱动程序，运行您喜欢的终端应用程序，查看MCU UART的串行输出。将终端的波特率配置为115200，数据位配置为8，无奇偶校验且停止位为1。如需确定FRDM-KW38虚拟COM端口的端口号，请打开设备管理器并在“端口”分组下查找。
不确定如何使用终端应用？试试这些教程：
Tera Term教程 PuTTY教程Tera Term教程
构建，运行
FRDM-KW38无线连接软件都自带一系列演示应用和驱动示例，可供每个连接协议栈直接编译和运行。
选择您想浏览的连接协议栈。
在FRDM-KW38上构建并运行连接演示
3.1 浏览连接代码示例
Generic FSK
KW38无线连接软件包附带了一系列针对Generic FSK协议的连接测试演示。如需查看提供哪些东西，请浏览'示例'文件夹 (
如果您对运行该板自带的预编程BLE Beacon应用感兴趣， 请点击此处。
3.2 构建、运行并调试无线连接示例
您也许想自己构建并调试演示。采用以下指南，了解如何从MCUXpresso IDE或IAR Embedded Workbench IDE中的“无线连接协议栈”中构建和调试应用示例。
GFSK - IAR Embedded Workbench IDE
这些步骤展示如何：
-
在IAR Embedded Workbench中加载并构建演示应用。
-
下载并运行演示应用。
以下所用示例针对Generic FSK连接测试演示，但这些步骤也适用于任何无线连接演示应用。
1. 加载并构建应用演示
-

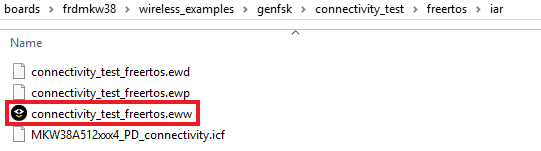

浏览至位于下一个路径的连接测试IAR工作区
\boards\frdmkw38\wireless_examples
\genfsk\connectivity_test\freertos\iar)
-

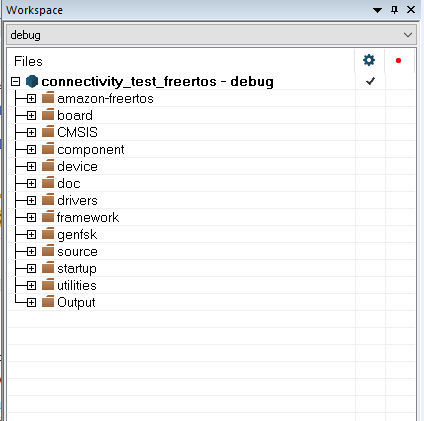

打开工作区后，选择项目。
-
点击Make按钮以构建项目。
2. 下载并运行应用演示
-
将FRDM-KW38板连接至PC。
-
点击Download (下载)和Debug (调试)按钮(工具栏上的绿色箭头)。
-
一旦项目已加载，调试器应在main()函数处停止。打开终端仿真器程序，并打开与FRDM-KW38 COM端口的会话。
采用以下设置配置终端：- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
点击Go按钮以恢复操作。
-

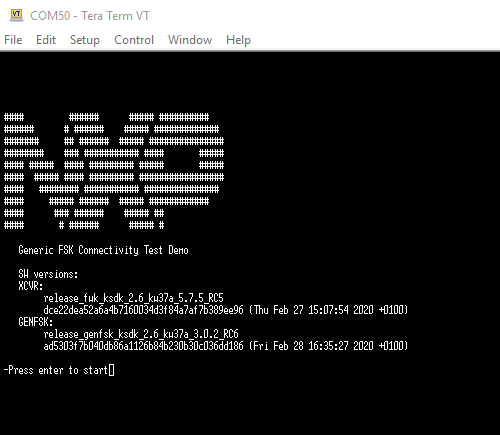

下列输出将显示在串行终端上。
如未显示此输出，请验证您的终端设置和连接。
-
参见“
\docs\wireless\GENFSK\Generic FSK Link Layer Quick Start Guide.pdf – "Kinetis MKW37A/MKW38A/MKW39A/MKW37Z/MKW38Z Generic FSK Link Layer Software"文档，了解此演示应用的详细信息。
GFSK - 采用MCUXpresso IDE运行演示
-
在MCUXpresso IDE中加载并构建演示应用。
-
下载并运行演示应用。
以下所用示例针对Generic FSK连接测试演示，但这些步骤也适用于任何无线连接演示应用。
1. 加载并构建应用演示
-
打开MCUXpresso IDE
-
切换到MCUXpresso IDE窗口中已安装的SDK视图
-
打开Windows资源管理器，并将FRDM-K38 SDK (解压)文件拖放到已安装的SDK视图中。
-

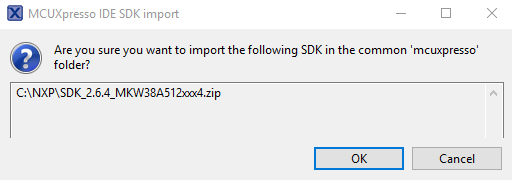

您将看到以下弹出窗口。点击OK继续导入：
-

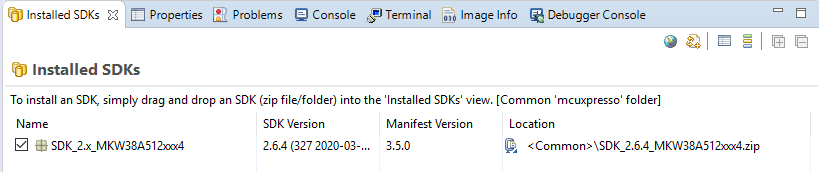

已安装的SDK将显示在“已安装的SDK”视图中，如下所示：
2. 构建示例应用
以下步骤将指导您打开Generic FSK示例。
-

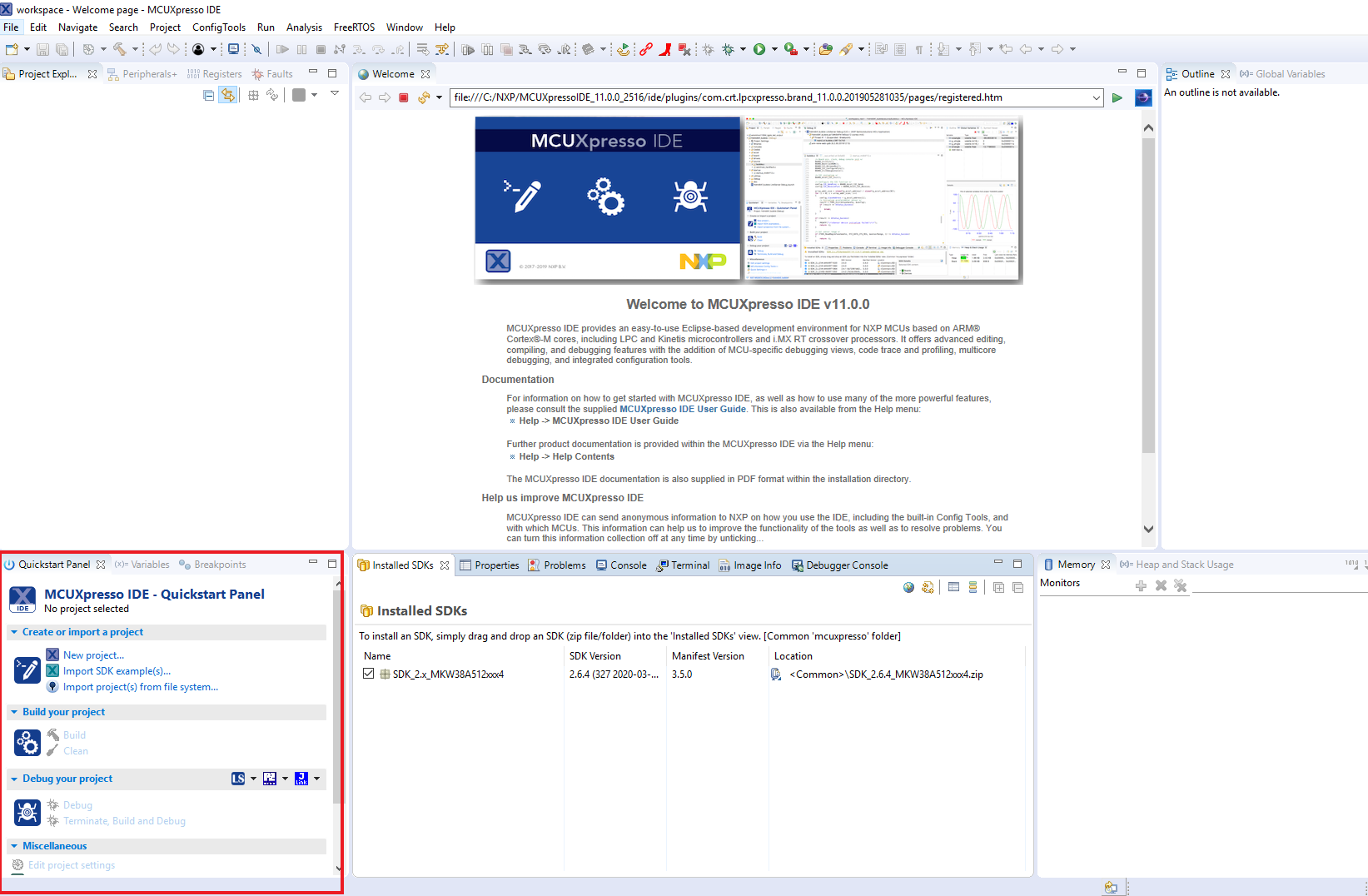

在左下角找到快速启动面板
-
然后点击导入SDK示例…
-

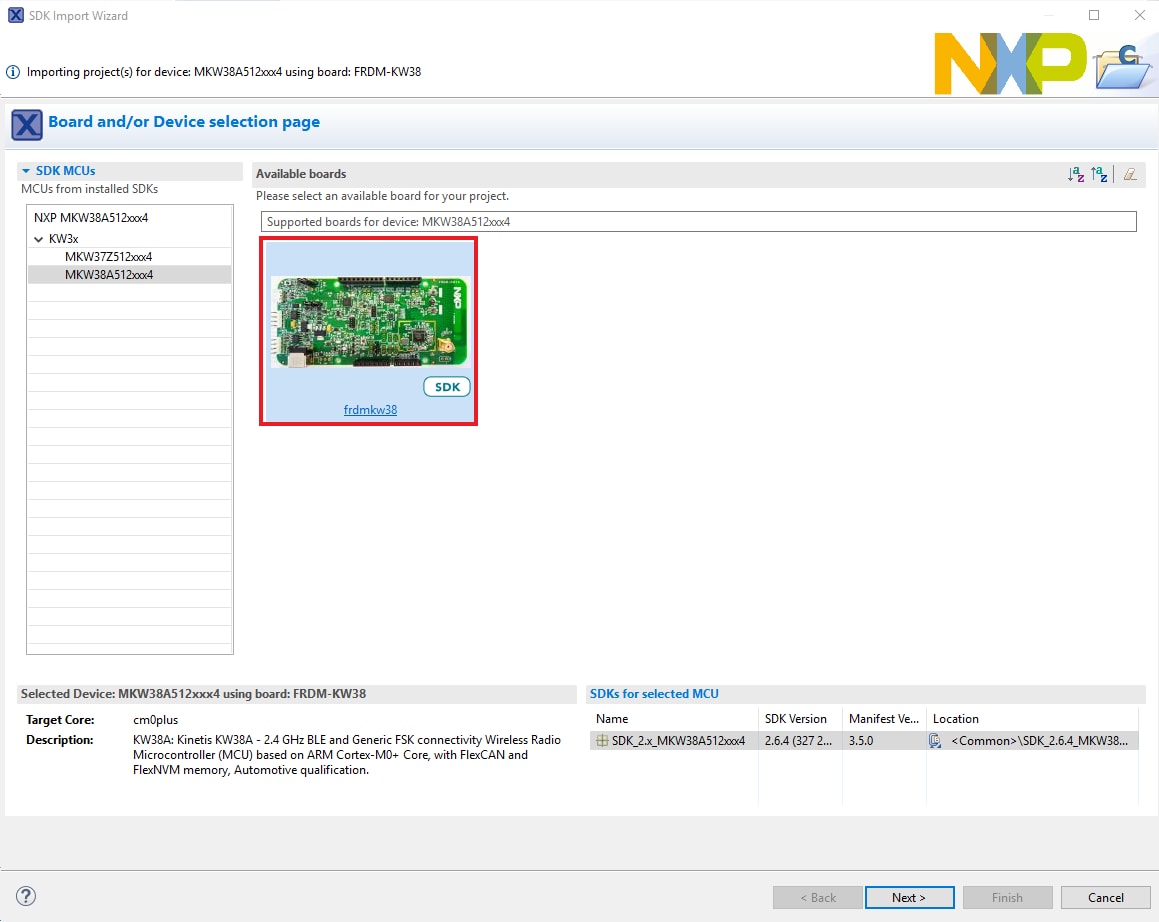

点击frdmkw38板，选择导入可在该板上运行的示例，然后点击Next。
-

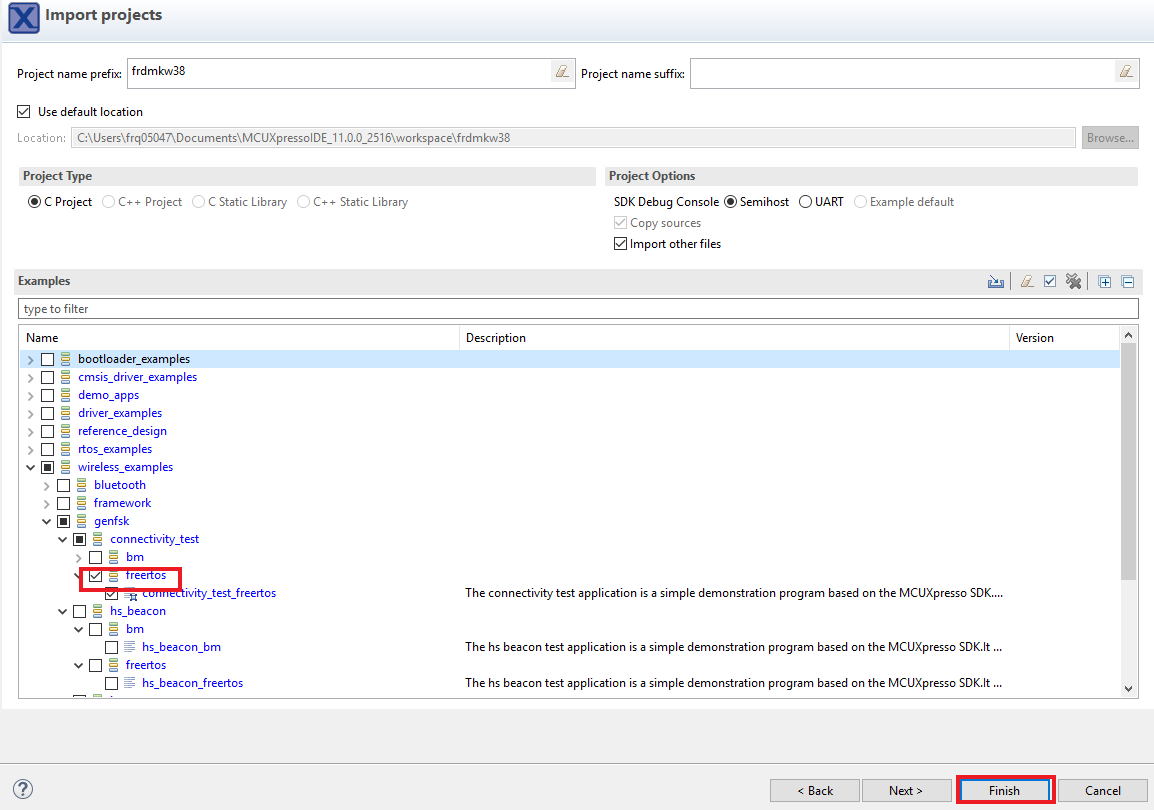

在搜索文本框中，键入“connectivity_test”以筛选项目示例。使用箭头按钮展开列表，并找到“connectivity_test”项目(wireless_examples -> genfsk -> connectivity_test)，然后选择freertos版本的项目并点击“完成”。
-

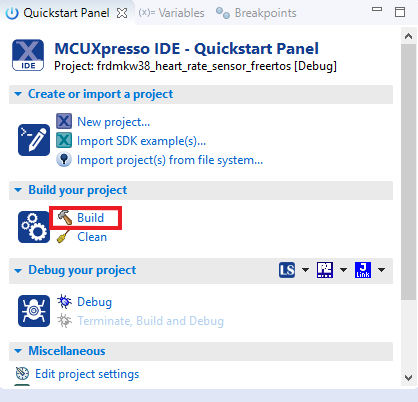

现在点击项目名称来构建项目，然后在”快速启动面板“点击Build。
-

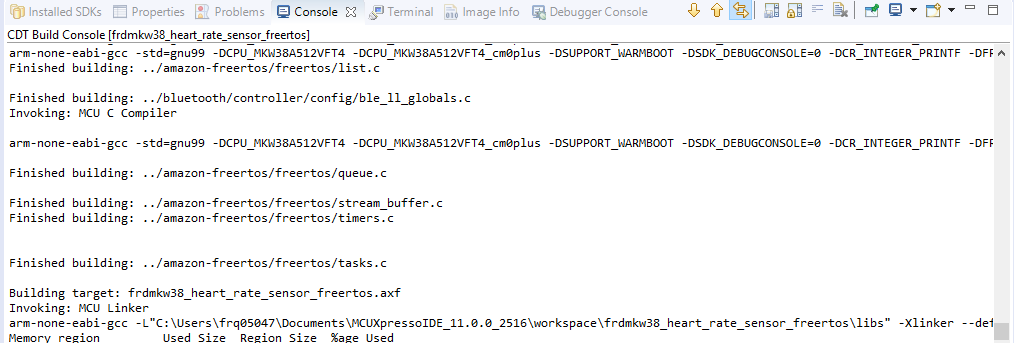

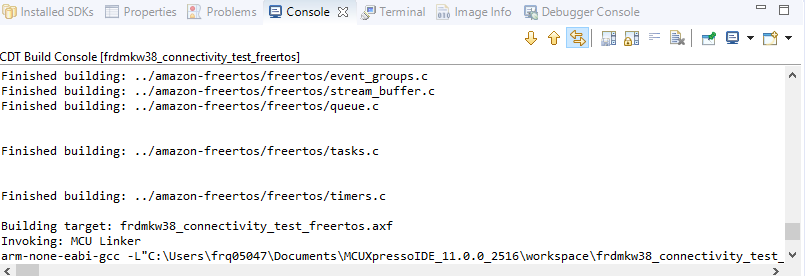

您可以在“控制台”选项卡中查看构建的状态。
-
项目已经编译好了，现在您可以将其闪存到板上并运行它。
-

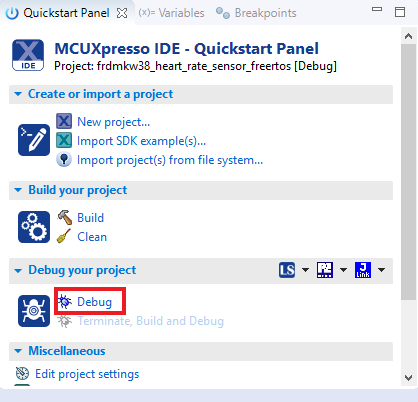

确保已插入FRDM-KW38板，然后点击快速启动面板，点击Debug。
-
MCUXpresso IDE将探测互联的板，并应查找DAPLink CMSIS-DAP硬件调试器，此硬件调试器是FRDM-KW38上OpenSDA集成电路的一部分。点击OK (确定)继续。
-
固件将被下载到板上，并且调试器开始运行。
-
一旦项目已加载，调试器应在main()函数处停止。打开终端仿真器程序，并打开与FRDM-KW38 COM端口的会话。采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
点击Run按钮以恢复操作。
-
下列输出将显示在串行终端上。
- 参见“
\docs\wireless\GENFSK\Generic FSK Link Layer Quick Start Guide.pdf” – "KMKW37A/MKW38A/MKW39A/MKW37Z/MKW38Z Generic FSK Link Layer Software"文档，了解此演示应用的详细信息。
为FRDM-KW38创建应用
4.1 从MCUXpresso SDK克隆示例项目
选项A：使用MCUXpresso IDE来克隆示例项目。
选项B：使用MCUXpresso配置工具来克隆与第三方IDE配套使用的现有MCUXpresso SDK示例。
4.2 使用引脚工具
首先，我们使用属于MCUXpresso配置工具的引脚工具来显示如何在项目中添加一个新的GPIO引脚来使LED闪烁。
4.3 使用时钟工具
然后，使用属于MCUXpresso配置工具的时钟工具来更改时钟设置并更改LED闪烁的速率。
4.4 成功！
应用修改完成后，您会看到FRDM-KW38的蓝色LED灯缓慢闪烁。您还可以使用终端程序查看终端输出。
使用MCUXpresso IDE
- 打开MCUXpresso IDE。
- 从快速启动面板中点击“导入SDK示例”。
- 在“导入向导”中选择FRDM-KW38板。然后选择Next (下一步)。
- 在搜索栏键入“led”，并在gpio驱动器示例下选择“led_output”项目。然后选择Next。这将创建此LED项目的独立副本，并将其放入MCUXpresso工作区。要使用UART进行打印(而不是默认的半主机)，请清除项目选项下的“启用半主机”复选框。然后点击Next。
- 在“高级设置”向导中，清除“Redirect SDK “PRINTF” to C library “printf”“复选框，以便使用MCUXpresso SDK控制台功能进行打印，而不是通用的C库文件。然后点击Finish。
- 点击“Project Explorer”视图中的“led_output”项目，并构建、编译和运行上述的演示。
- 您将看到红色的LED在板上闪烁。
- 终止调试会话。
使用MCUXpresso配置工具
- 打开MCUXpresso配置工具。
- 在弹出的向导中，浏览到解压MCUXpresso SDK的位置，然后选择“克隆示例项目”单选按钮，然后点击Next。
- 选择要克隆的项目。对于这个例子，我们要使用LED项目。您可以在过滤器框中键入“led”，然后选择“gpio / led_output”项目来进行过滤。然后点击Next。
- 选择要放置克隆项目的目录，给它命名，然后选择要使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用。然后点击Finish。
- 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
- 您将看到红色的LED在板上闪烁。
- 终止调试会话。
使用引脚工具
- 打开MCUXpresso配置工具
- 该向导将询问您是否要使用SDK开始开发。选择使用SDK开始开发，并选择我们要创建一个新的配置。采用“Browse…”按钮，导航至解压SDK安装的位置。
- 从文件系统中选择SDK顶级文件夹。选择OK。
- 该向导要求创建一个新配置或克隆示例项目。我们将创建一个新配置，它将基于SDK的“led_output”项目设置。选择Next继续。
- 在搜索栏键入“led”，搜索led_output示例。选择led_output示例并按下Finish。
- 从工具栏选择Tools->Pins，打开引脚工具。
- 引脚工具现在应该显示led_output项目的引脚配置。
- 在Pins视图中，点击“显示路由/所有引脚”复选框以查看所有路由引脚。路由的引脚在引脚名称旁边留有一个绿色勾选框。为每个路由引脚所选的功能在表中以绿色突出显示。
- 在当前配置中，PTC1可路由为GPIO，以切换红色LED。禁用PTC1，并更改PTA18的多路复用器设置，使用其GPIO功能来驱动蓝色LED
- 点击GPIO列下的“PTC1”字段，将PTC1 (红色LED)禁用为GPIO。然后，该引脚将被禁用(引脚将不再具有勾选框)，从而从列表中消失。
- 现在，将PTA18路由为GPIO。首先，取消选择“显示路由所有/引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PTA18。最后，点击GPIO列下的框。该框将以绿色突出显示，并在引脚旁边显示勾选。
- 清除已过滤的文本后，已更新的视图将显示如下。请注意，PTB21也会显示在“已路由引脚”选项卡中，而PTB22已被删除。pin_mux.c文件已更新，也反映该变化。
-
现在，通过点击右侧的“Sources”选项卡进入“Sources”视图，然后选择导出图标，以导出pin_mux.c和pin_mux.h文件。
-
选择导出pin_mux.c and pin_mux.h文件的目录。在此示例中，导出到上一节所创建的工作区led_output项目中的“board”文件夹。
(即C:\nxp_workspace\frdmkw41z_driver_examples_gpio_led_output\board)。选择Finish。
- 点击Yes来替换现有的pin_mux.c和pin_mux.h文件。
- 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE中可以完成相同的步骤。在“led_output”项目下，双击源文件夹中的gpio_led_output.c文件，以在编辑器中显示该文件。请注意，GPIO驱动功能中使用的宏指的是BOARD_LED (即红色LED)。
- 将BOARD_LED_GPIO的定义更改为“GPIOA”，BOARD_LED_GPIO_PIN更改为“18”
- 按照上一节所述构建并下载项目。
- 运行应用。您现在应该看到蓝色LED正在闪烁！
- 终止调试会话。
使用时钟工具
- 打开MCUXpresso配置工具。
- 从工具栏打开“时钟”工具：Tools->Clocks。
- “led_output”项目的时钟配置将显示在时钟工具中：
- 点击左上角选项卡，切换到时钟图视图，并确保点击左下角选项卡来显示BOARD_BootClockRUN时钟模式。
- 点击Core Clock (内核时钟)字段并键入“10 MHz”，以更改内核时钟频率。您也会看到所有相关的时钟频率自动更改。
- 现在，打开“Sources”选项卡，并导出clock_config.c和clock_config.h文件。
-
选择导出pin_mux.c and pin_mux.h文件的目录。在此示例中，导出到上一节所创建的工作区led_output项目中的“board”文件夹。
(即C:\nxp_workspace\frdmkw41z_driver_examples_gpio_led_output\board)。选择Finish。
- 按Yes替换现有的clock_config.c和clock_config.h文件。
- 现在，打开IDE中的led项目，并像以前一样构建、下载和运行项目。
- 蓝色LED现在应以较慢的速度不断闪烁
了解
为您的项目整合其他恩智浦解决方案和软件，除了探索FRDM-KW38之外，还可与我们的全球设计网络社区进行互动
5.1 KW37/38/39低功耗蓝牙5无线MCU
KW37/38/39是一款超低功耗、高集成度的单芯片设备，支持低功耗蓝牙(BLE) 5.0版和面向汽车嵌入式系统的Generic FSK(在250500kbps和1000 kbps下)射频连接。如需查看更多信息，请访问KW37/38/39产品页面。
5.2 传感器
凭借在传感器领域30多年的创新，我们最新的传感解决方案组合为业界开创了一个新时代。我们的新一代传感器实现了智能集成、逻辑和可定制平台软件的完美平衡，支持更智能、更独特的应用。如需查看更多信息，请访问http://nxp.com/sensors
5.3 CAN收发器和控制器
TJA1057是Mantis系列高速CAN收发器的一员。它可在控制器局域网(CAN)协议控制器和物理双线式CAN总线之间提供接口。如需了解更多，请访问TJA1057产品页面
5.4 LIN收发器
TJA1027是本地互联网络(LIN)主/从协议控制器和LIN网络物理总线之间的接口。如需了解更多，请访问TJA1027产品页面
5.5 NFC
近场通信是一种简单、直观的技术，让您仅需轻触一下便可与周围世界安全交互。如需了解关于恩智浦NFC解决方案的更多信息，请访问http://nxp.com/nfc
5.6 Kinetis和无线连接网络社区
与其他工程师交流，并获得使用Kinetis MCU和无线连接软件进行设计的专家建议。在以下两个专业网络社区中，选择一个加入社区讨论：Kinetis MCU网络社区或无线连接网络社区
低功耗蓝牙(LE) Beacon
BLE Beacon应用演示了信标功能。信标是通过三个广播信道发送的不可连接的广播包。后者包含以下字段。
- 公司标识符(2个字节)：0x0025 (由Bluetooth SIG定义的恩智浦ID)
- 信标标识符(1个字节)：0xBC (支持与公司标识符一起标识恩智浦信标)。
- UUID (16个字节)：信标传感器唯一标识符。
- A (2个字节)：信标应用数据。
- B (2个字节)：信标应用数据。
- C (2个字节)：信标应用数据。
- 1m时的RSSI (1个字节)：支持基于距离的应用。
默认情况下，UUID值是基于电路板唯一标识符的随机值。
应用范围
为了查看信标，请下载并安装支持BLE的智能手机上的恩智浦物联网工具箱移动应用。
安装了恩智浦物联网工具箱后，打开应用，然后打开“Beacon”演示，将显示FRDM-KW38 Beacon。
物联网工具箱还可以在识别信标之后执行操作，作为本演示的一个示例，当检测到信标时，物联网工具箱会显示一条消息。您可以通过执行以下步骤来启用该操作：
- 点击物联网工具箱显示的信标。
- 在“Action”面板中，将None选项更改为Message。
- 选择找到信标时将显示的消息。默认情况下，显示“感谢您选择恩智浦BLE解决方案”。
- 点击右上角的复选标记。
- 现在，一旦找到信标，系统还将显示预配置的消息。
最后，用户还可以在FRDM-KW38中按住SW2按钮约2-3秒来关闭或去活信标。如果用户想再次激活信标，只需按SW2按钮。
SMAC - IAR Embedded Workbench IDE
这些步骤展示如何：
- 在IAR Embedded Workbench中加载并构建演示应用。
- 下载并运行演示应用。
以下所用示例针对SMAC连接测试演示，但这些步骤也适用于任何无线连接演示应用。
1. 加载并构建应用演示
-
浏览至连接测试IAR演示工作区(位置为
\boards\frdmkw41z\wireless_examples\smac\connectivity_test\FreeRTOS\iar)
-
打开工作区后，选择项目。
-
点击Make按钮以构建项目。
2. 下载并运行应用演示
-
将FRDM-KW38板连接至PC。
-
点击Download (下载)和Debug (调试)按钮(工具栏上的绿色箭头)。
-
一旦项目已加载，调试器应在main()函数处停止。打开终端仿真器程序，并打开与FRDM-KW38 COM端口的会话。
采用以下设置配置终端：
- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
点击Go按钮以恢复操作。
-
下列输出将显示在串行终端上。
如未显示此输出，请验证您的终端设置和连接。
-
参见
\docs\wireless\SMAC\MKW41Z SMAC Demo Applications User's Guide.pdf – "MKW41Z SMAC Demo Applications User's Guide"文档，了解如何运行所有演示应用。
BLE - 采用IAR Embedded Workbench IDE运行演示
这些步骤展示如何：
-
在IAR Embedded Workbench中加载并构建演示应用。
-
下载并运行演示应用。
下面所用的示例针对心率传感器演示，但这些步骤也适用于任何无线连接演示应用。
1. 加载并构建应用演示
-

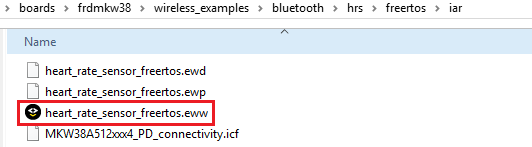

1. 浏览至位于下一路径的心率传感器演示(HRS) IAR演示工作区：“
\ boards\frdmkw38\wireless_examples\bluetooth\hrs\freertos\iar”
-
打开工作区后，选择项目。
-
点击Make按钮以构建项目。
2. 下载并运行应用演示
-
将FRDM-KW38板连接至PC。
-
点击Download (下载)和Debug (调试)按钮(工具栏上的绿色箭头)。
-
一旦项目已加载，调试器应在main()函数处停止。
-
点击“Stop”按钮，停止调试应用。“心率传感器”演示默认启用低功耗，因此禁用调试引脚以节省功耗。
-

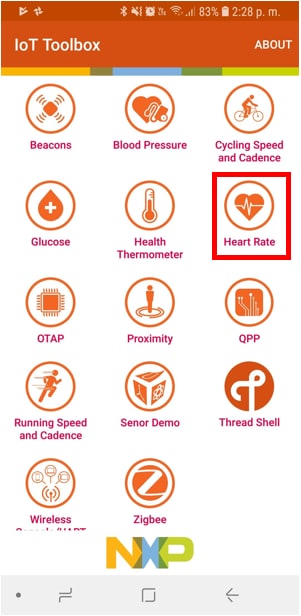

打开手机中的恩智浦物联网工具箱应用，并选择Heart Rate (心率)。
-
按“SW1”按钮重置FRDM-KW38，然后按“SW3”启动广播。验证此设备在物联网工具箱中已列出，如下图所示：
-
选择列出的设备来建立连接。物联网工具箱应显示心率传感器的信息。
-
参见“
\docs\wireless\Bluetooth\Bluetooth Low Energy DEMO Application User’s Guide.pdf” – " Bluetooth® Low Energy Demo Applications User’s Guide"文档，了解如何运行此演示应用。
混合模式(Gen FSK + Bluetooth LE) - 采用IAR Embedded Workbench IDE运行演示
这些步骤展示如何：
-
在IAR Embedded Workbench中加载并构建演示应用。
-
下载并运行演示应用。
以下所用示例针对混合BLE Generic FSK广播演示(本演示的Bluetooth部分实现了无线UART演示应用的修改版)，但这些步骤也适用于任何无线连接演示应用。此演示需要两个FRDM-KW38板。一个称为“发射器”，用于发送BLE和Generic FSK数据包。另一个称为“接收器”，用于接收BLE和Generic FSK数据包。
1. 加载并构建应用演示
-

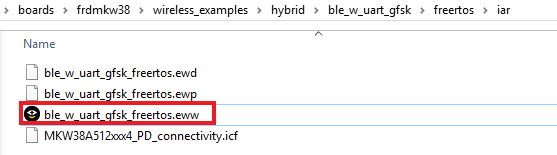

浏览至混合BLE Generic FSK广播演示(ble_w_uart_gfskble) IAR工作区，位于下一个路径：“
\boards\frdmkw38\wireless_examples\hybrid\ble_w_uart_gfsk\freertos\iar”
-

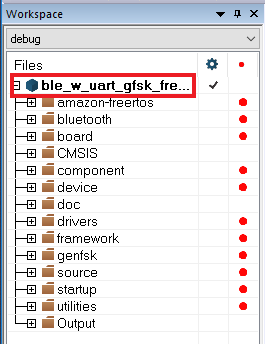

打开工作区后，选择项目。
-
点击Make按钮以构建项目。
2. 下载并运行应用演示
-
将第一块FRDM-KW38板连接至PC。
-
点击Download (下载)和Debug (调试)按钮(工具栏上的绿色箭头)。
-
一旦项目已加载，调试器应在main()函数处停止。
-
点击“Stop”按钮，停止调试应用。此时，我们已编程了一个板。
-
将第二个FRDM-KW38板连接到您的PC，并下载与前一个板相同的项目。
-
此时，您已使用ble_gfsk_adv演示编程了两个FRDM-KW38板。
-
打开终端仿真器程序，并打开与FRDM-KW38 COM端口的一个会话。
- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
打开第二个终端仿真器程序，并打开与另一个使用相同端口配置的FRDM-KW38 COM端口的会话。
-
按下两个板上的复位按钮。

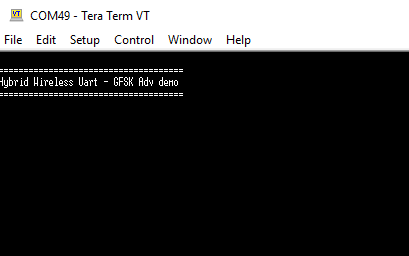

- 下一个菜单应显示在两个终端上。
要控制该应用，使用板载开关：
- SW2 (BLESW) – 短按该按钮，启动Bluetooth广播。
- SW2 (BLESW) – 长按该按钮，启动Bluetooth扫描。
- SW3 (GFSKSW) – 短按该按钮，启动Generic FSK发射。
- SW3 (GFSKSW) – 长按该按钮，启动Generic FSK接收。
- CONNLED – 如果只有该LED闪烁，则该应用处于广播/扫描模式(BLE)。当该LED转为常亮，则已建立了Bluetooth连接。
- 板1：开始发送广播。短按其中一个FRDM-KW38板上的SW2按钮。
- 板2：开始扫描数据包。长按第二个FRDM-KW36板上的SW2按钮。这样将该板设置为扫描模式。

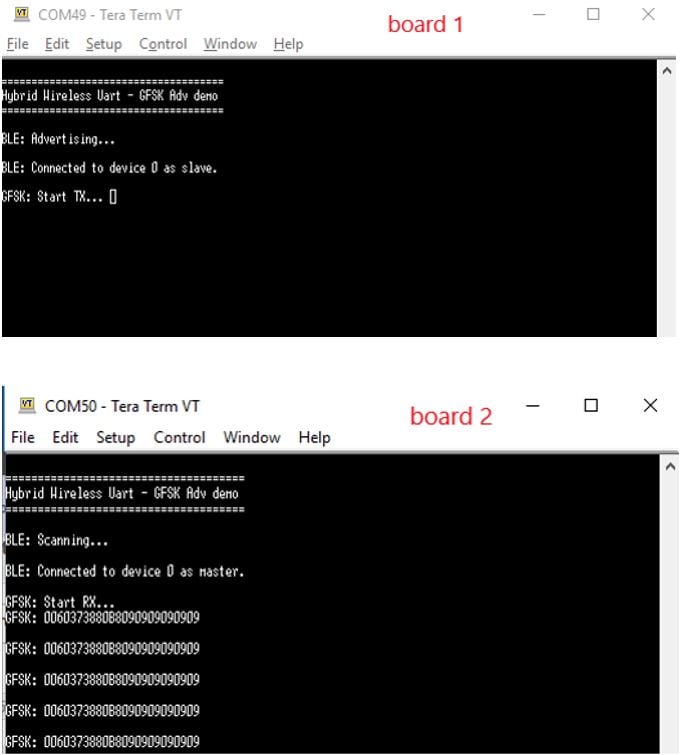

连接到板的串行终端应显示以下文本
- b1：开始发送GFSK数据包。短按SW3。
- 板2：开始接收GFSK数据包。长按第二个FRDM-KW38板的SW3按钮启动GFSK接收，并在连接到该板的串行终端中显示接收到的数据包。
连接到板的串行终端应显示以下文本：38
-
参见“
\docs\wireless\Bluetooth\BLE Demo Applications User's Guide.pdf” – " Bluetooth® Low Energy Demo Applications User’s Guide"文档，了解可用BLE演示应用的详细指示。
混合模式(Gen FSK + BLE) - 采用MCUXpresso IDE运行演示
-
在MCUXpresso IDE中加载并构建演示应用。
-
下载并运行演示应用。
以下所用示例针对混合BLE Generic FSK广播演示(本演示的Bluetooth部分实现了无线UART演示应用的修改版)，但这些步骤也适用于任何无线连接演示应用。此演示需要两个FRDM-KW38板。一个称为“发射器”，用于发送BLE和Generic FSK数据包。另一个称为“接收器”，用于接收BLE和Generic FSK数据包。
1. 加载并构建应用演示
-
打开MCUXpresso IDE
-
切换到MCUXpresso IDE窗口中已安装的SDK视图
-
打开Windows资源管理器，并将FRDM-K38 SDK (解压)文件拖放到已安装的SDK视图中。
-
您将看到以下弹出窗口。点击OK继续导入：
-
已安装的SDK将显示在“已安装的SDK”视图中，如下所示：
2. 构建示例应用
以下步骤将指导您打开并运行混合BLE Generic FSK Advertising示例。
-
在左下角找到快速启动面板
-
然后点击导入SDK示例…
-
点击frdmkw38板，选择导入可在该板上运行的示例，然后点击Next。
-

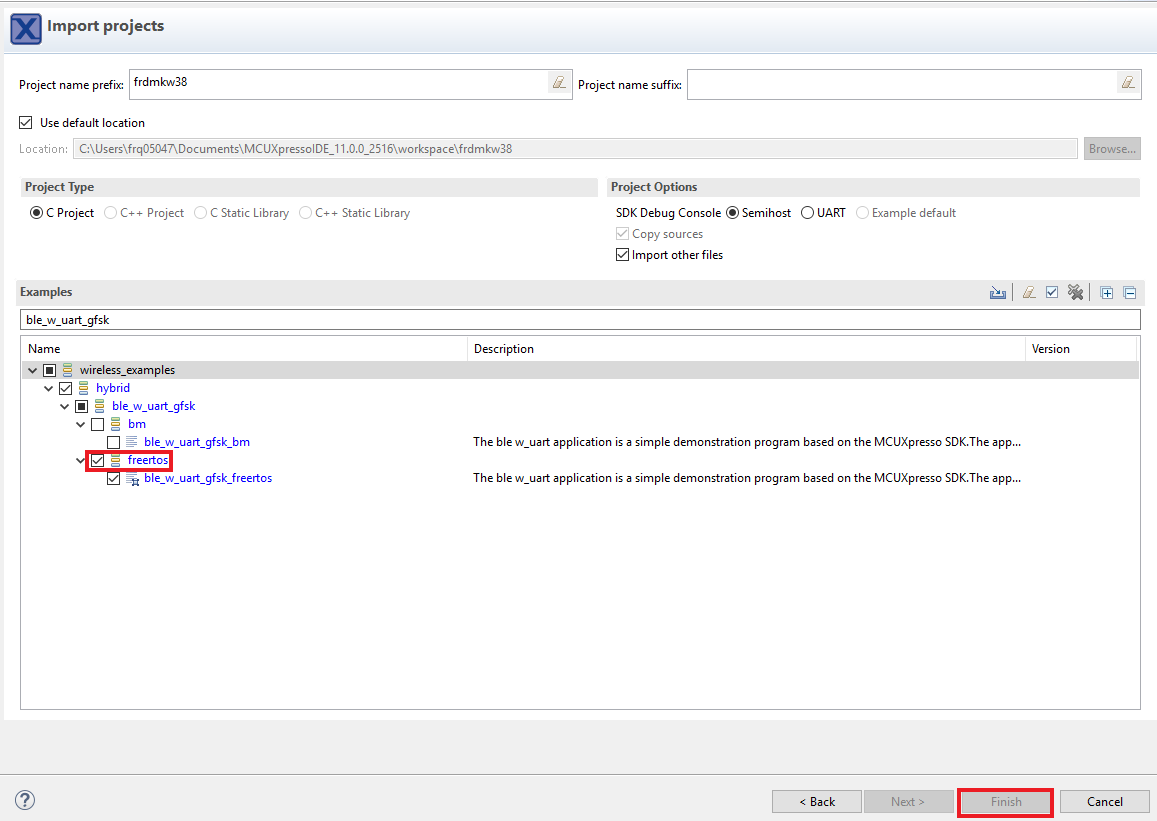

在搜索文本框中，键入“ble_w_uart_gfsk”以筛选示例项目。使用箭头按钮展开列表，并找到“ble_w_uart_gfsk”项目(wireless_examples -> hybrid -> ble_w_uart_gfsk)，然后选择freertos版本的项目并点击“完成”。
-

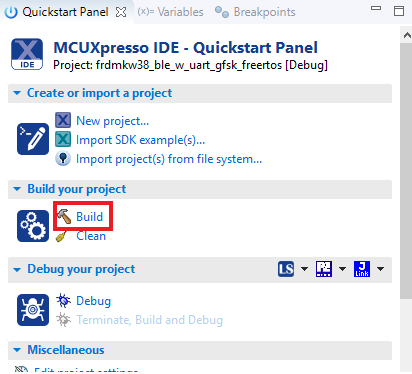

现在点击项目名称来构建项目，然后在”快速启动面板“点击Build。
-
您可以在“控制台”选项卡中查看构建的状态。
-
项目已经编译好了，现在您可以将其闪存到板上并运行它。
-
确保已插入FRDM-KW38板，然后点击快速启动面板，点击Debug。
-

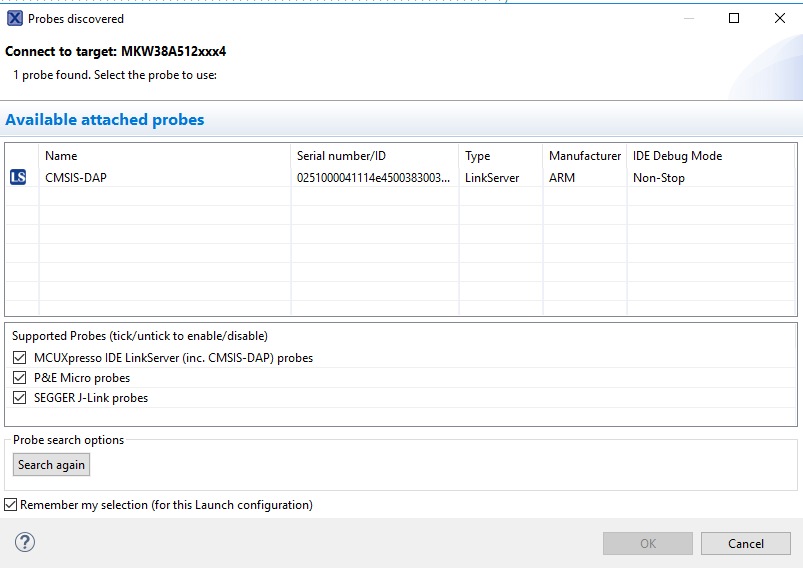

MCUXpresso IDE将探测互联的板，并应查找DAPLink CMSIS-DAP硬件调试器，此硬件调试器是FRDM-KW38上OpenSDA集成电路的一部分。点击OK (确定)继续。
-

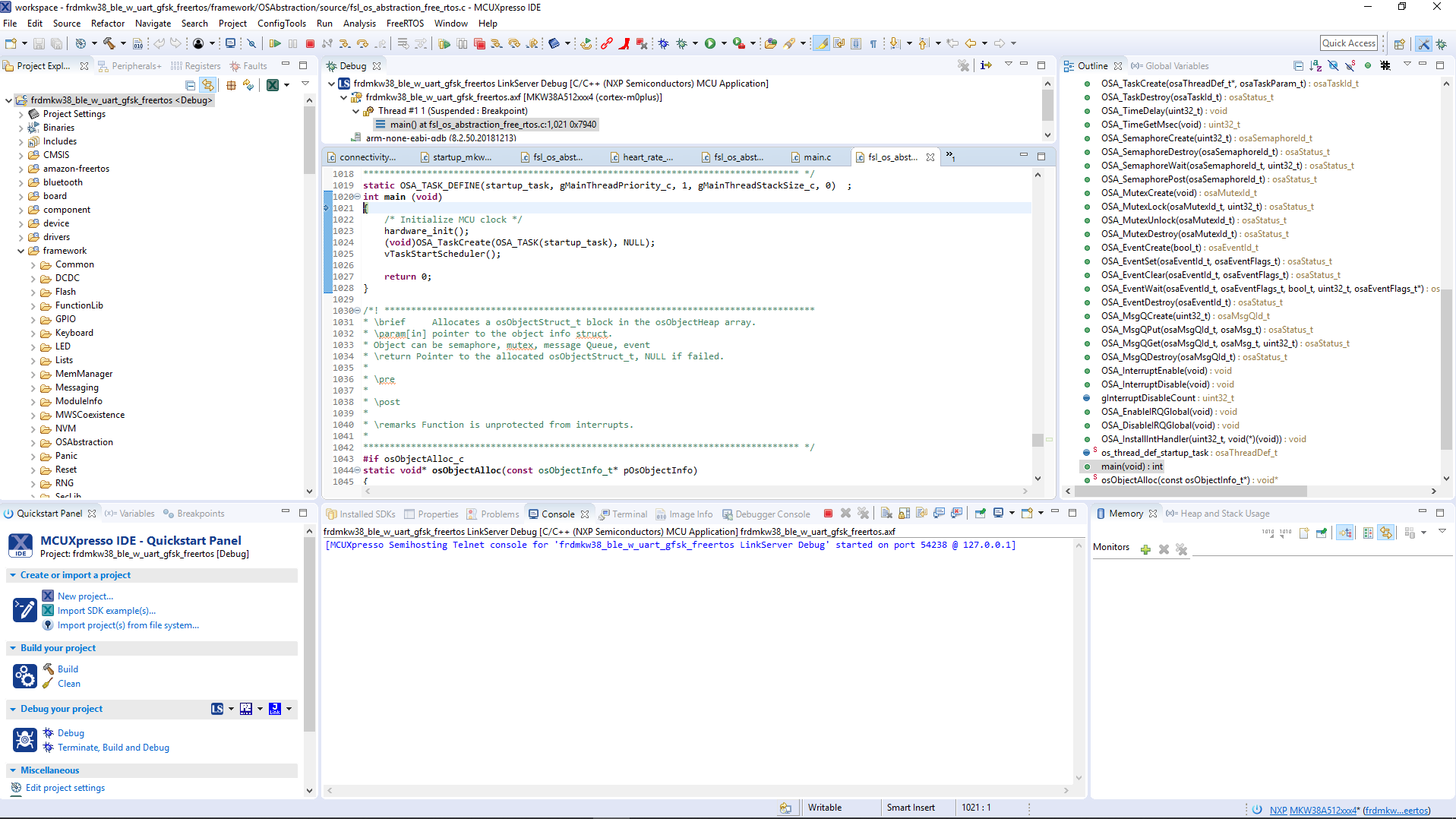

固件将被下载到主板，并且调试器开始运行。
-
点击“Stop”按钮，停止调试应用。此时，我们已编程了一个板。
-
将第二个FRDM-KW38板连接到您的PC，并下载与前一个板相同的项目。
-
此时，您已使用ble_w_uart_gfsk演示编程了两个FRDM-KW38板。
-
打开终端仿真器程序，并打开与FRDM-KW38 COM端口的一个会话。
- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
打开第二个终端仿真器程序，并打开与另一个使用相同端口配置的FRDM-KW38 COM端口的会话。
-
按下两个板上的复位按钮。
-
下一个菜单应显示在两个终端上。
要控制该应用，使用板载开关：
- SW2 (BLESW) – 短按该按钮，启动Bluetooth广播。
- SW2 (BLESW) – 长按该按钮，启动Bluetooth扫描。
- SW3 (GFSKSW) – 短按该按钮，启动Generic FSK发射。
- SW3 (GFSKSW) – 长按该按钮，启动Generic FSK接收。
- CONNLED – 如果只有该LED闪烁，则该应用处于广播/扫描模式(BLE)。当该LED转为常亮，则已建立了Bluetooth连接。
-

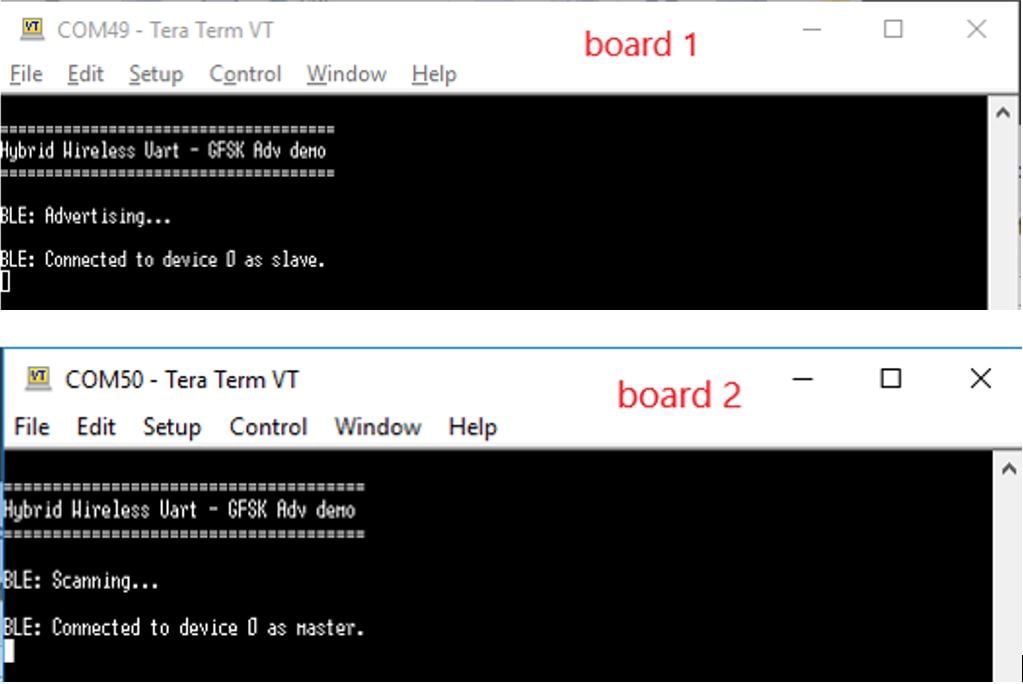

板1: 开始发送广播。短按其中一个FRDM-KW38板上的SW2按钮。连接到板的串行终端应显示以下文本
-
板2：开始扫描数据包。长按第二个FRDM-KW36板上的SW2按钮。这样将该板设置为扫描模式。
连接到板的串行终端应显示以下文本
- b1：开始发送GFSK数据包。短按SW3
- 板2：开始接收GFSK数据包。长按第二个FRDM-KW38板的SW3按钮启动GFSK接收，并在连接到该板的串行终端中显示接收到的数据包。
-
参见“
\docs\wireless\Bluetooth\BLE Demo Applications User's Guide.pdf” – " Bluetooth® Low Energy Demo Applications User’s Guide"文档，了解可用BLE演示应用的详细指示。
SMAC - 采用MCUXpresso IDE运行演示
1. 导入MCUXpresso SDK
-
打开MCUXpresso IDE
-
切换到MCUXpresso IDE窗口中已安装的SDK视图
-
打开Windows资源管理器，并将FRDM-K38 SDK (解压)文件拖放到已安装的SDK视图中。
-
您将看到以下弹出窗口。点击OK继续导入：
-
已安装的SDK将显示在“已安装的SDK”视图中，如下所示：
2. 构建示例应用
以下步骤将指导您打开SMAC示例。
-
在左下角找到快速启动面板
-
然后点击导入SDK示例…
-
点击frdmKW41Z板，选择导入可在该板上运行的示例，然后点击Next (“下一步”)。
-
使用箭头按钮来展开wireless_examples类别，然后在SMAC类别下，展开connectivity_test项目，并选择freertos版本的项目。要使用UART进行打印(而不是默认的半主机)，请清除项目选项下的“启用半主机”复选框。然后点击Next。
-
在“高级设置”向导中，清除“Redirect SDK “PRINTF” to C library “printf”“复选框，以便使用MCUXpresso SDK控制台功能进行打印，而不是通用的C库文件。然后点击Finish。
-
现在点击项目名称来构建项目，然后在”快速启动面板“点击Build。
-
您可以在“控制台”选项卡中查看构建的状态。
3. 运行示例应用
-
项目已经编译好了，现在您可以将其闪存到板上并运行它。
-
确保已插入FRDM-KW38板，点击”快速启动面板“，并点击Debug ‘frdmkw41z_wireless_examples_smac_connectivity_test_freertos’ [调试]
-
MCUXpresso IDE将探测互联的板，并应查找JLink硬件调试器，此硬件调试器是FRDM-KW38上OpenSDA集成电路的一部分。点击OK (确定)继续。
-
如果这是您第一次使用JLink进行调试，可能会看到以下消息。点击底部的复选框，不再显示消息，然后点击”接受“
-
固件将被下载到板上，并且调试器开始运行。
-
点击终止图标来停止调试器。
-
现在断开该板，并连接第二个FRDM-KW38板。按照相同的调试器步骤将连接软件闪存到该板上，使两个板具有相同的固件。
-
现在借助两个互联的板，可打开终端仿真器程序，并为每个板打开与FRDM-KW38 COM端口的会话。
采用以下设置配置终端：- 波特率为115200
- 无奇偶校验
- 数据位为8
- 停止位为1
-
点击两个板上的复位按钮。
-
下列输出将显示在两个串行端子中的一个上。
如未显示此输出，请验证您的终端设置和连接。
-
参见
\docs\wireless\SMAC\MKW41Z SMAC Demo Applications User's Guide.pdf – "MKW41Z SMAC Demo Applications User's Guide"文档，了解如何运行所有演示应用。
BLE - 采用MCUXpresso IDE运行演示
-
在MCUXpresso IDE中加载并构建演示应用。
-
下载并运行演示应用。
下面所用的示例针对心率传感器演示，但这些步骤也适用于任何无线连接演示应用。
1. 加载并构建应用演示
-
打开MCUXpresso IDE
-
切换到MCUXpresso IDE窗口中已安装的SDK视图
-
打开Windows资源管理器，并将FRDM-K38 SDK (解压)文件拖放到已安装的SDK视图中。
-
您将看到以下弹出窗口。点击OK继续导入：
-
已安装的SDK将显示在“已安装的SDK”视图中，如下所示：
2. 构建示例应用
以下步骤将指导您打开并运行心率传感器示例。
-
在左下角找到快速启动面板
-
然后点击导入SDK示例…
-
点击frdmkw38板，选择导入可在该板上运行的示例，然后点击Next。
-

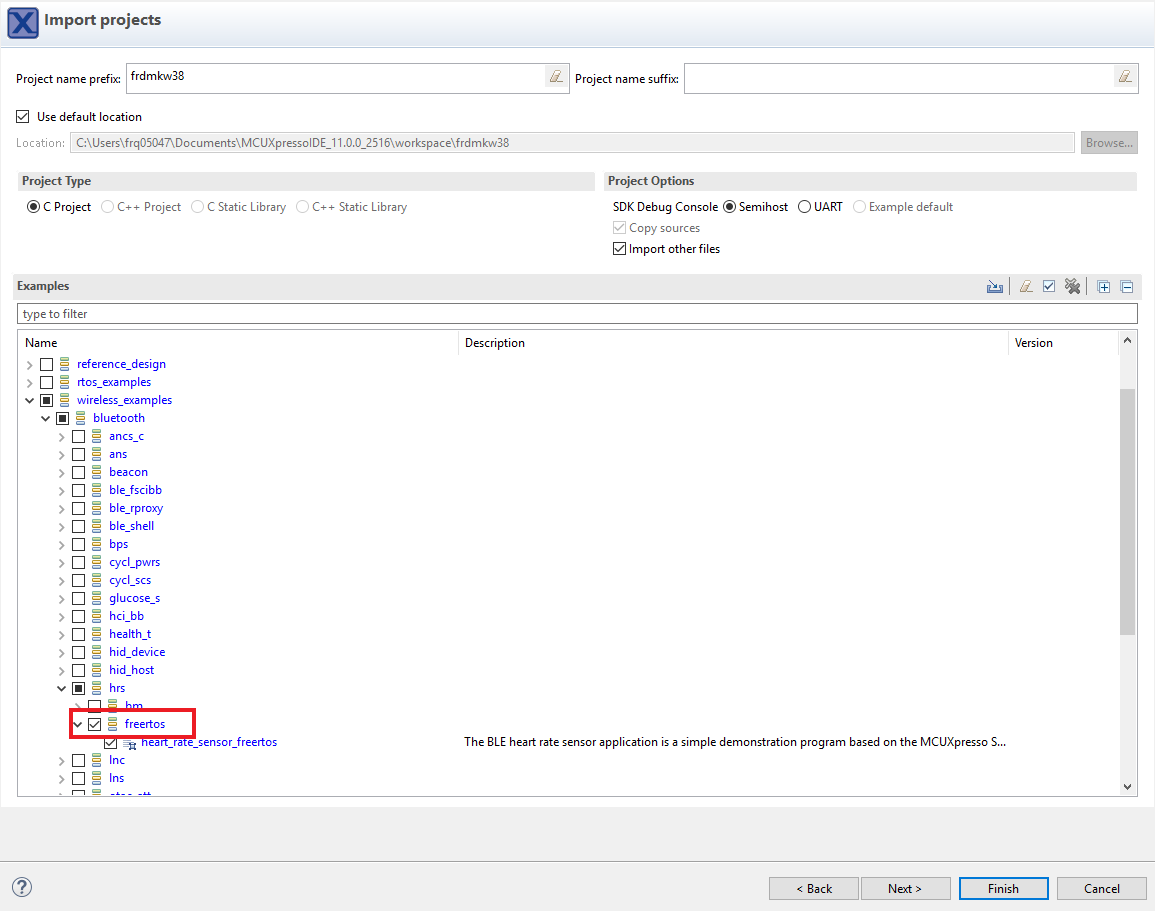

在搜索文本框中，键入“conn_test”以筛选示例项目。使用箭头按钮展开列表，并找到“hrs”项目(wireless_examples -> bluetooth -> hrs)，然后选择freertos版本的项目并点击“完成”。
-
现在点击项目名称来构建项目，然后在快速启动面板点击Build。
-
您可以在控制台选项卡中查看构建的状态。
-
项目已经编译好了，现在您可以将其闪存到板上并运行它。
-
确保已插入FRDM-KW38板，然后点击快速启动面板，点击Debug。
-
MCUXpresso IDE将探测互联的板，并应查找DAPLink CMSIS-DAP硬件调试器，此硬件调试器是FRDM-KW38上OpenSDA集成电路的一部分。点击OK (确定)继续。
-
固件将被下载到主板，并且调试器开始运行。
-
点击“Stop”按钮，停止调试应用。“心率传感器”演示默认启用低功耗，因此禁用调试引脚以节省功耗。
-
打开手机中的恩智浦物联网工具箱应用，并点击Heart Rate (心率)。
-
按“SW1”按钮重置FRDM-KW38，然后按“SW3”启动广播。验证此设备在物联网工具箱中已列出，如下图所示。
-
选择列出的设备来建立连接。物联网工具箱应显示心率传感器的信息。
-
参见“
\docs\wireless\Bluetooth\BLE Demo Applications User's Guide.pdf” – " Bluetooth® Low Energy Demo Applications User’s Guide"文档，了解如何运行此演示应用。
如何更新jlink_path
-
点击绿色Bug图标旁边的小箭头。
-
选择“Debug Configurations”。
-
选择GDB Segger J-Link Debugging类别下的项目，然后选择Debugger选项卡。
-
然后选择Executable框旁的“Variables…”。
-
在下一个对话框中，找到jlink_path变量，选择它，然后选择Edit Variables...
-
将打开“Preferences”对话框。选择jlink_path变量，然后选择Edit。
-
在“Edit Variable: jlink_path”对话框中，确保路径和描述如下所示。
-
确保关闭所有对话框时，单击“确定”。
