DEVKIT-MPC5748G快速入门
1. 开箱即用
适用于DEVKIT-MPC5748G评估板REV D
DEVKIT-MPC5748G REV D实现了几项改进：
- 使用最新的MPC5748G芯片（掩码集0N78S）
- 为SDHC访问增加了MicroSD连接器
- 用全尺寸连接器取代了MicroUSB连接器，能够轻松与USB设备配套使用
- JTAG头和电源跳线的备选位置，以便在使用shield扩展板时更容易访问
- DS4变为红色，DS5变为橙色。
- 在CAN0接口上增加了预焊拉电阻，可通过J16添加或移除
- 母引脚头的阵列更短，从而使尺寸更小
- 修复了USB问题

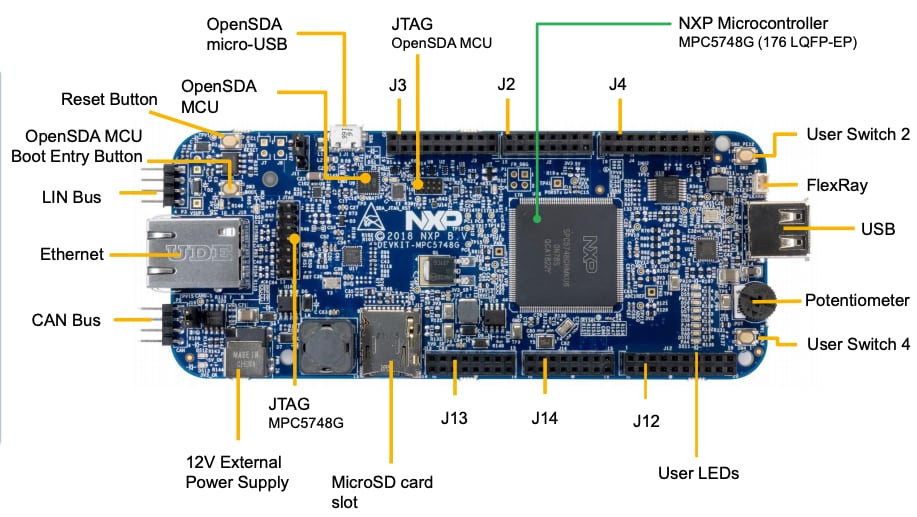

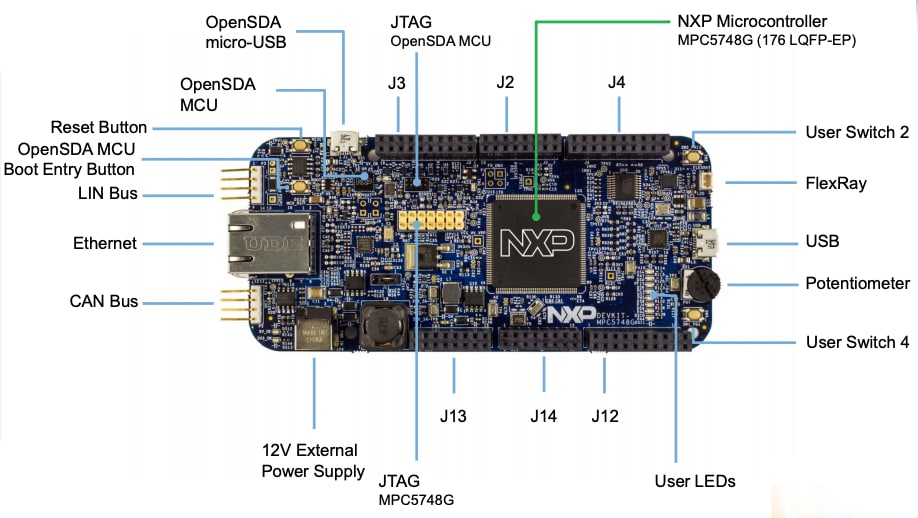

1.1 了解您的评估板
DEVKIT-MPC5748G评估板REV D
DEVKIT-MPC5748G评估板REV B
在“项目和教程”部分了解有关MPC574xG/C/B/D Phantom功能差异的详细信息。

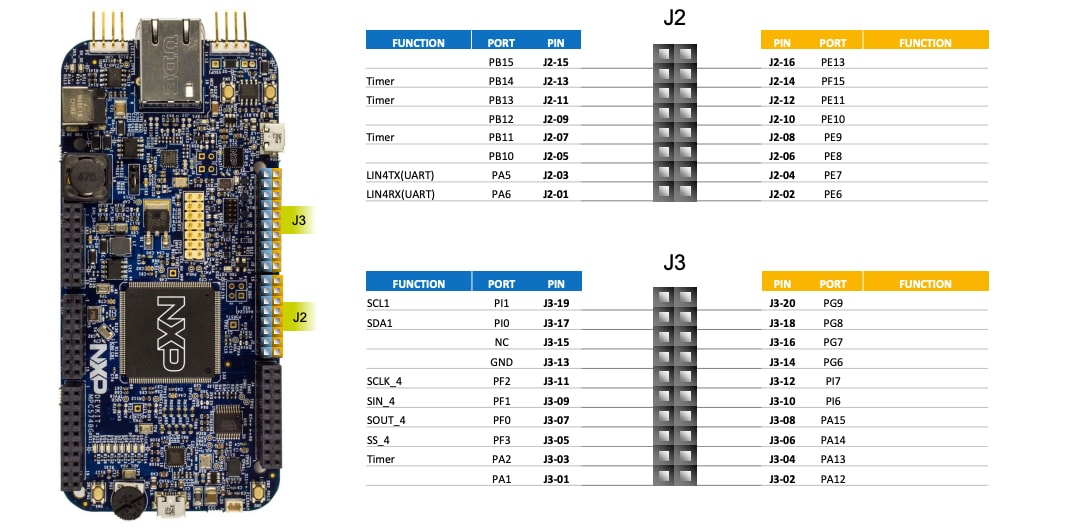

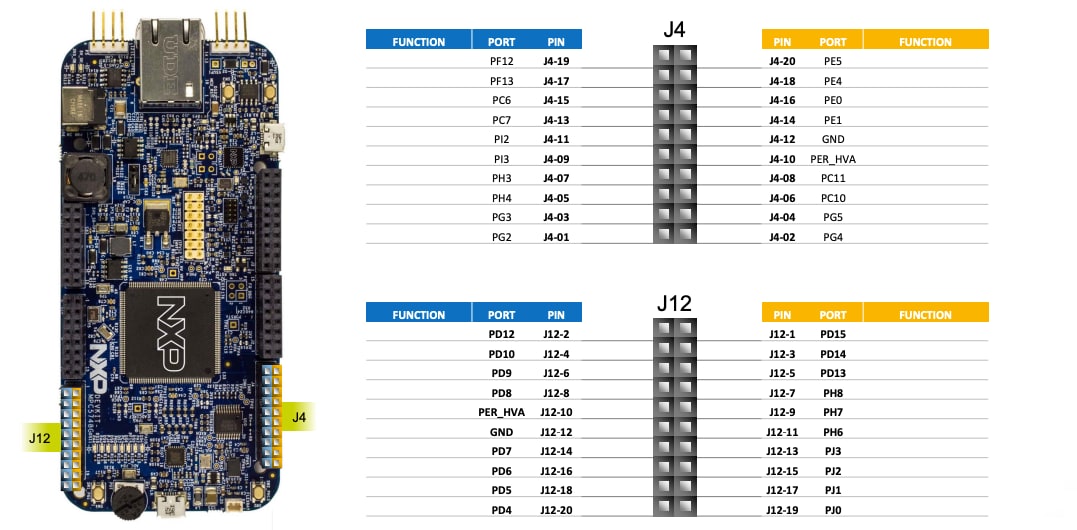

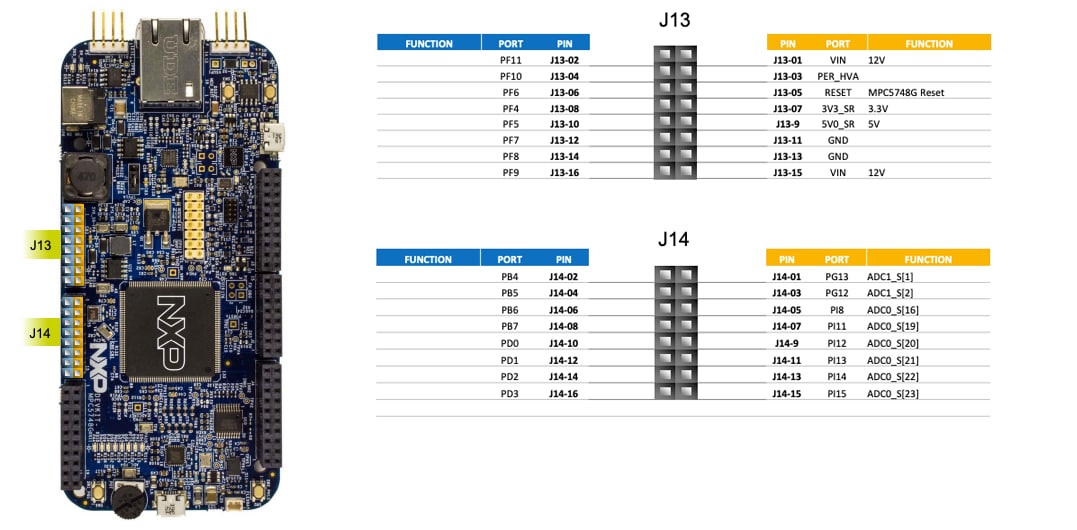

1.2 头/引脚输出介绍

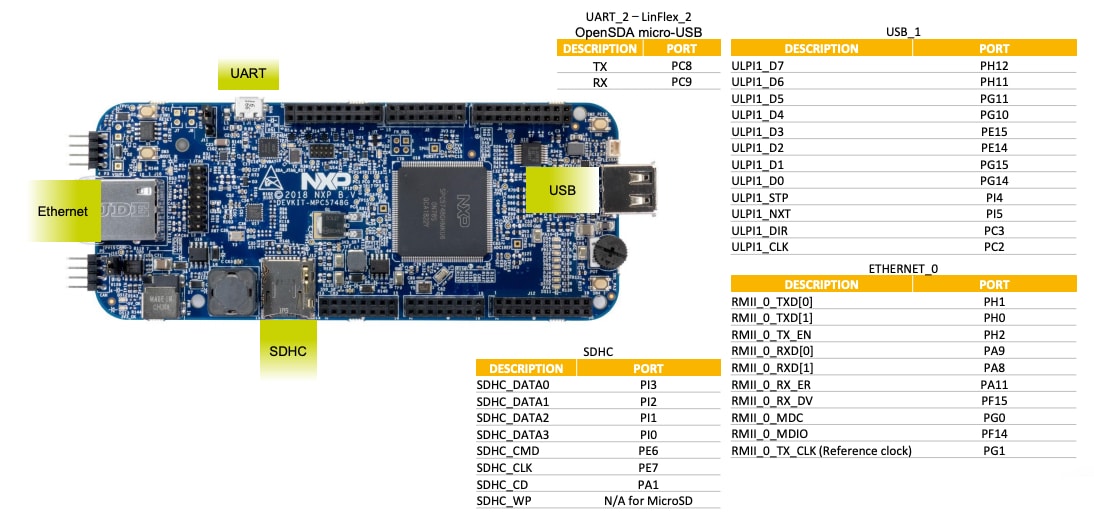

1.3 接口介绍

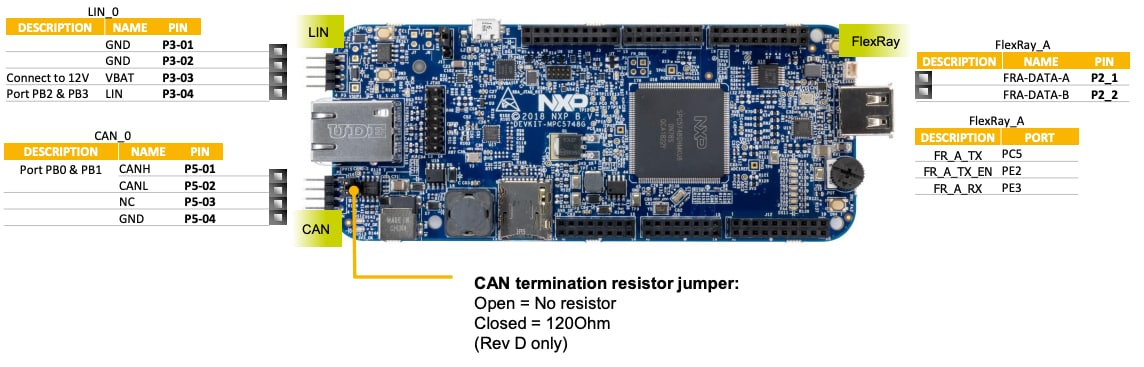

DEVKIT-MPC5748G评估板的通信接口：
DEVKIT-MPC5748G评估板的编程接口：
1.5 一般建议
- 对于高功率/高电流应用（例如使用外接shield板），只使用“外接12V电源”。
- 外接12V电源的规格：
- 充分调节的开关电源
- 输入电压：100-240 V AC 50/60 Hz
- 输出：12V 1 A/2 A DC
- 插头尺寸：5.5mm x 2.1mm，中心正极
- 默认情况下，S32 Design Studio IDE中的“新项目”使应用在16兆赫的内置RC（IRC）振荡器上运行。为了获得更快的性能，在执行应用代码之前，将PLL配置为目标频率，并将时钟源切换到PLL。
- 为了提高调试速度，从RAM进行调试，因为这样可以减少冗长的闪存擦除操作周期。查看《软件集成指南》（SWIG）了解详细步骤。
- 使S32 Design Studio IDE和OpenSDA固件保持最新版本，以获得最佳结果。
2. 获取软件
2.2 获取集成开发环境（IDE）
如使用S32 Design Studio for Power Architecture®，则S32K144EVB性能更佳。
- 安装需要Microsoft Visual C++ 2013软件包。如已安装了库，则弹出Modify Setup（修改设置）对话框，带有Repair（维修）要求。
- 询问Activation ID（激活ID）时，从Download（下载）页面复制粘贴，然后选择在线激活。
- 安装过程中，可能要求您安装P&E设备驱动程序。
3. 连接
3.1 下载软件示例
观看视频，安装评估板。您还可以使用分步指南。

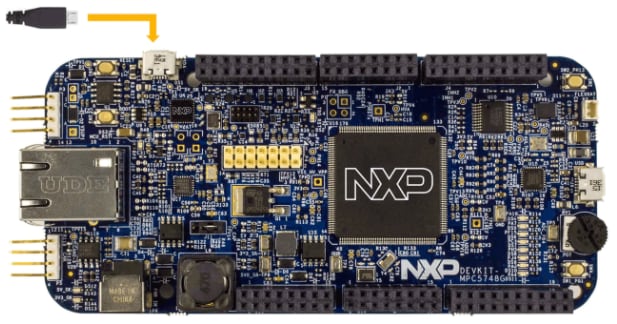

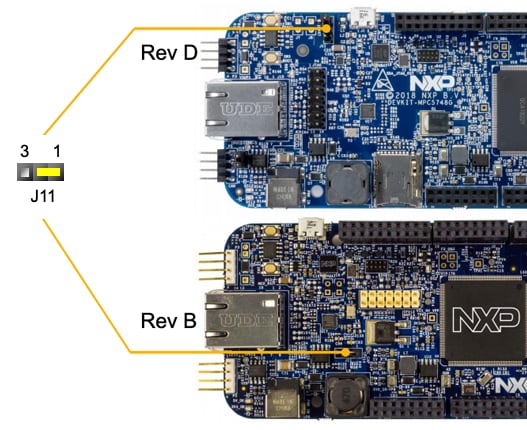

3.3 连接USB线缆
将USB线缆的一端连接到PC，另一端连接到DEVKIT-MPC5748G板上的micro-B连接器。允许PC自动配置USB驱动程序。
预加载的示例项目使用DEVKIT-MPC5748G用户push按钮（SW2）和用户LED。连接板后，默认模式下LED将闪烁。按push按钮，在两种不同的模式之间切换。使用Potentiometer（电位计）改变闪烁速度。
4.创建、构建和加载
让我们开始试用它。
4.1 在IDE中创建新项目
观看视频，了解如何在S32 Design Studio IDE中创建新项目，并加载示例代码。您还可以使用分步指南。
-

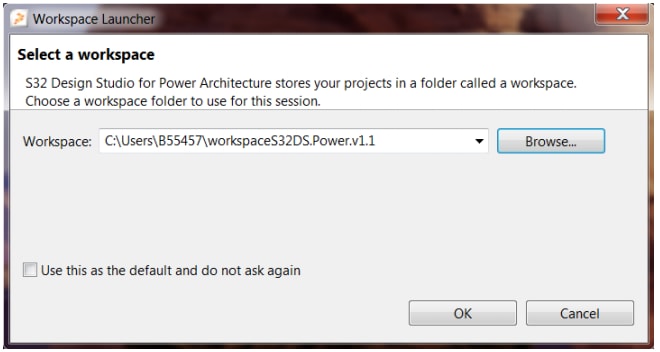

启动S32 Design for Power Architecture®，选择一个默认工作区或指定一个新工作区。然后点击OK（确定）。

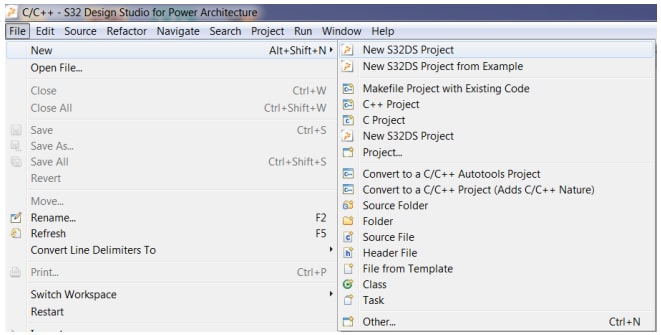

- 选择File>New>Project，创建新项目。

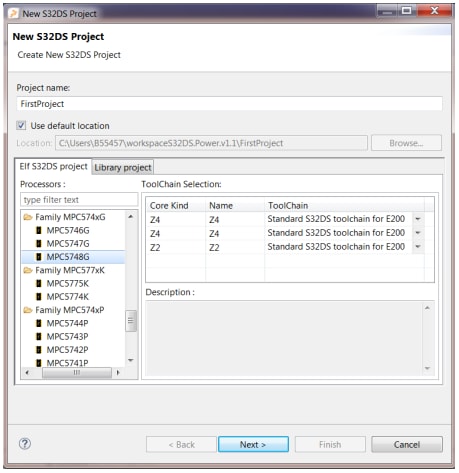

- 选择项目名称，然后选择项目类型，再点击Next（下一步）。建议使用

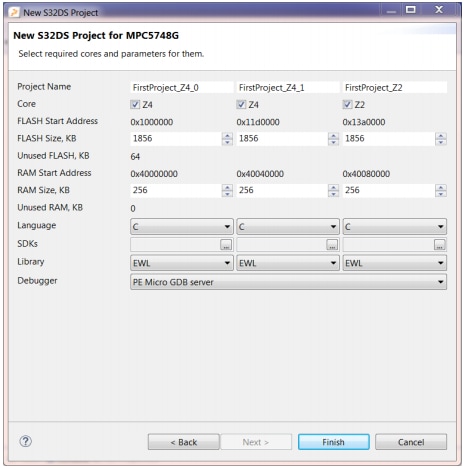

Elf S32DS Project。 - 选择内核和参数，然后点击Finish（完成）。
建议使用默认设置。可以选择闪存和RAM尺寸，并在Language（语言）、Library（库）和Debugger（调试器）中进行选择。

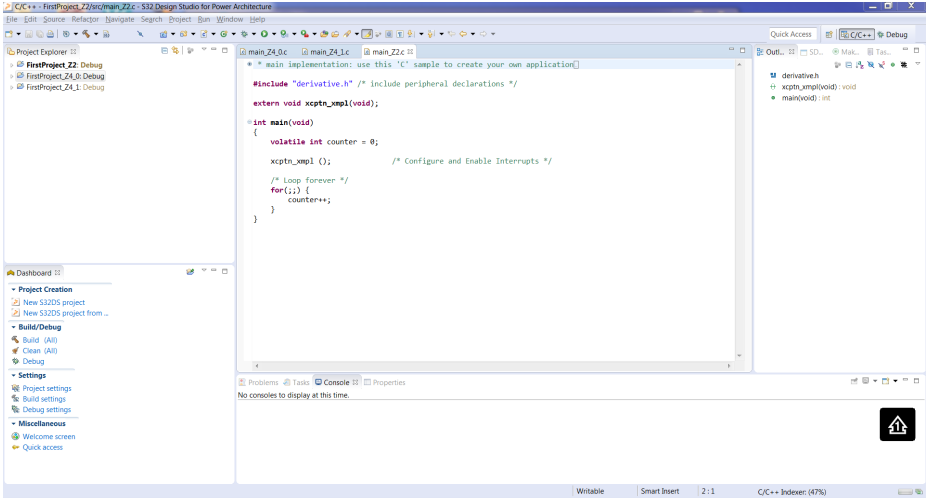

为MPC5748G的3个内核创建3个项目。

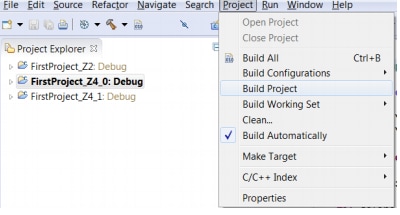

4.2 在IDE中创建新项目。
通过以下路径之一构建新项目：
- 选择Project>Build Project。
- 要构建项目，点击“锤子”图标。
- 要构建所有项目，点击paper和number图标。

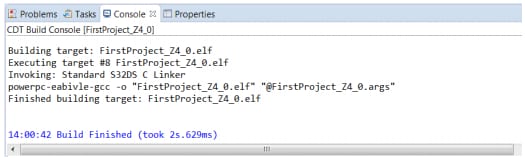

成功构建项目后，控制台上将显示下面的消息：

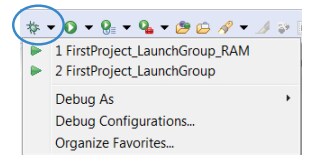

4.3 在IDE中调试项目
- 将调试器连接至板和PC。
- 在top菜单中打开Debug Configuration（调试配置）选项。
- 选择一个项目和接口，然后点击Debug（调试）。
（示例：“FirstProject_Z4_0_Debug” and “OpenSDA for DEVKIT-MPC5748G”）
在“项目和教程”部分了解调试基础知识的详情。
4.4 从RAM调试项目
要配置项目从RAM进行调试，通过以下路径之一执行：
- 前往Project>Build Configurations>Set Active>Debug_RAM.
- 选择Debug_RAM，点击“锤子”图标旁的箭头。
最后，从RAM进行调试，调试时选择RAM相关会话。

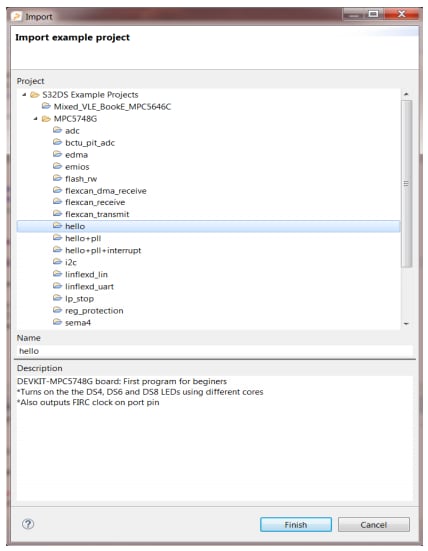

4.5 使用内置示例制造项目

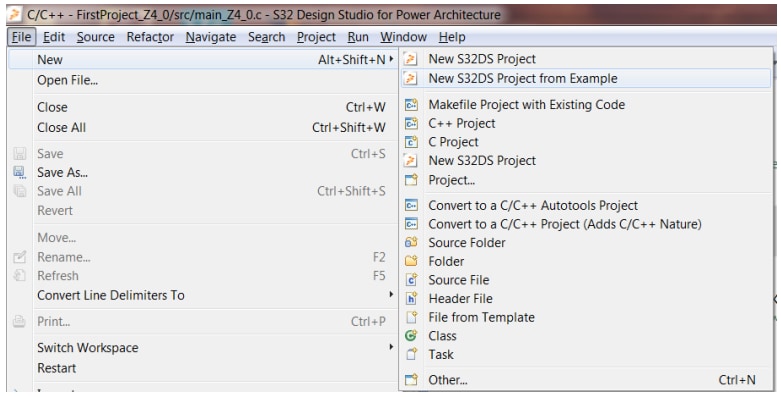

- 启动S32 Design Studio for Power Architecture，对于本示例，前往File>New>New S32DS Project.
- 选择您选择的内置项目，然后点击Finish（完成）。
- 选定的项目将复制到活动工作区。
-
DEVKIT-MPC5748G示例代码还包括来自AN4830: Qorivva Recipes for MPC574xG的项目。
- Hello
- Hello+pll
- Hello+pll+interrupts
- eDMA+ PBridge
- 信号量
- 寄存器保护
- 低功耗：STOP模式
- 模数转换器
- 定时I/O （eMIOS）
- CAN
- CAN+DMA
- LIN
- UART
- SPI
- SPI+DMA
- I2C
- 以太网
- 车身交叉触发单元（BCTU）
- 系统存储器保护单元（SMPU）
- 闪存

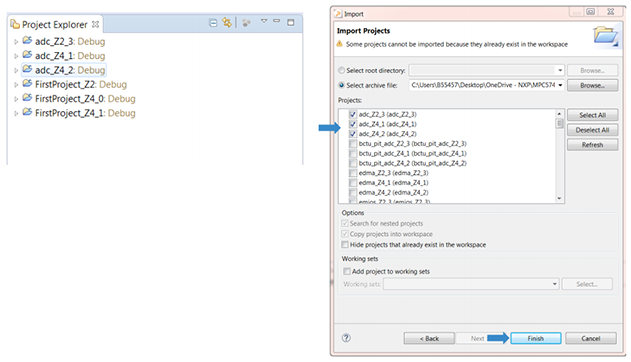

4.6 将项目导入IDE

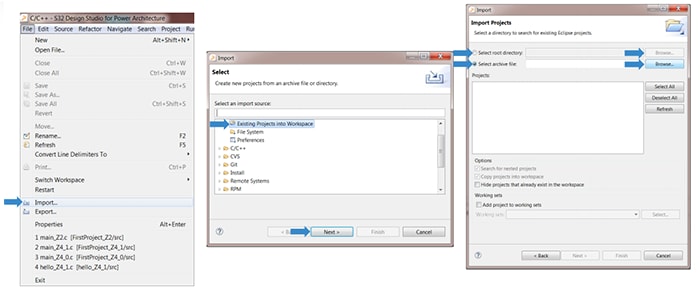

- 前往File>Import，点击“工作区”选项中的Existing Projects（现有项目）。然后点击Next（下一步）。
- 浏览并选择示例文件夹。
- 选择一个项目。将其导入工作区，然后点击Finish（完成）。
使用终端应用
不确定如何使用终端应用？
Tera Term 101
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
-
下载Chiark的Putty，并运行安装程序
从Chiark下载Putty -
启动Tera Term，选择Serial（串行）选项。
- 使用之前确定的COM端口号，配置串行端口设置，波特率为57600，数据位为8，无奇偶校验且停止位为1。
进入Setup>Serial Port，更新设置。 - 确认连接已打开。
连接后，Tera Term将更新其标题栏：
一切就绪。
PuTTY 101
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
-
下载PuTTY，运行安装程序
从Chiark下载Putty - 启动PuTTY
-
配置"Serial"单选按钮并输入您之前确定的COM端口号。也输入波特率。
-
打开串行连接。
如果配置不正确，PuTTY将会发出提示。
一切就绪。
调试基础知识
调试基础知识
步进，运行，暂停，恢复和终止
-
进入（F5）
-
跳过（F6）
-
运行
-
暂停
-
恢复（F8）
-
终止（Ctrl + F2）

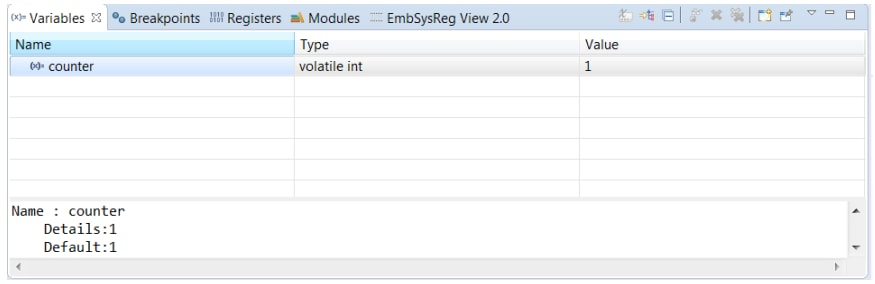

- 查看变量
点击Variables（变量）选项卡。要输入不同的值，点击values字段。

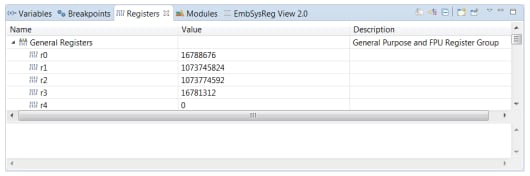

- 查看和更改寄存器
要查看CPU寄存器，点击“寄存器”选项卡要输入不同的值，点击Value字段。

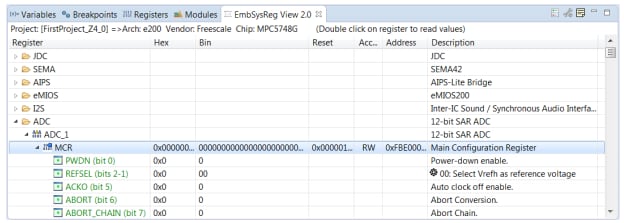

要查看外设寄存器，进入EmbSysReg选项卡。

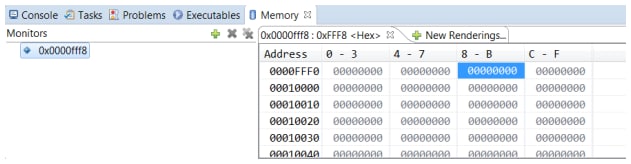

- 查看存储器
要增加存储器监测仪，点击（+）图标，选择基址。

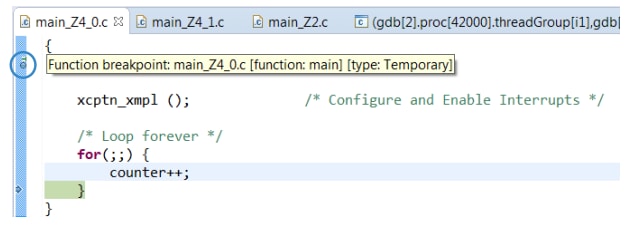

- 断点
要增加断点，将光标放到目标位置并双击。
OpenSDA介绍
OpenSDA是一种开放标准串行调试适配器，它桥接USB主机和嵌入式目标处理器之间的串行调试通信。
DEVKIT-MPC5748G预安装了OpenSDA应用。
按照说明运行OpenSDA启动加载程序，更新或更改安装的OpenSDA应用。
| 进入OpenSDA启动加载程序模式 | 加载OpenSDA应用 |
|---|---|
主机 |
使用相同的流程，加载其他OpenSDA应用。 |
注意
遵从“加载OpenSDA应用”说明，将MK20DX128VFM5上的应用更新到最新版本。此软件包中提供的版本可能比MK20DX128VFM5上预先编程的版本更新。
使用虚拟串行端口
- 确定分配给EVB-S32K144虚拟串行端口的符号名称。
在Windows中，打开“设备管理器”，寻找名为OpenSDA-CDC Serial Port的COM端口。 -
打开您选择的串行终端模拟程序。
- 使用S32 Design Studio IDE的“代码示例”程序1.
- 配置终端模拟程序。大多数嵌入式示例都使用8个数据位、无奇偶校验位和1个停止位（8-N-1）。使波特率匹配选定的串行测试应用，打开端口。
- 随时按下和释放Reset（
SW1），重启示例应用。重置嵌入式应用不会影响虚拟串行端口到终端程序的连接。
设计资源
芯片文档
- MPC574xG——数据手册
- MPC574xG——参考手册
- SMPC574xG MCU——功能安全文档（需要访问SafeAssure NDA组）

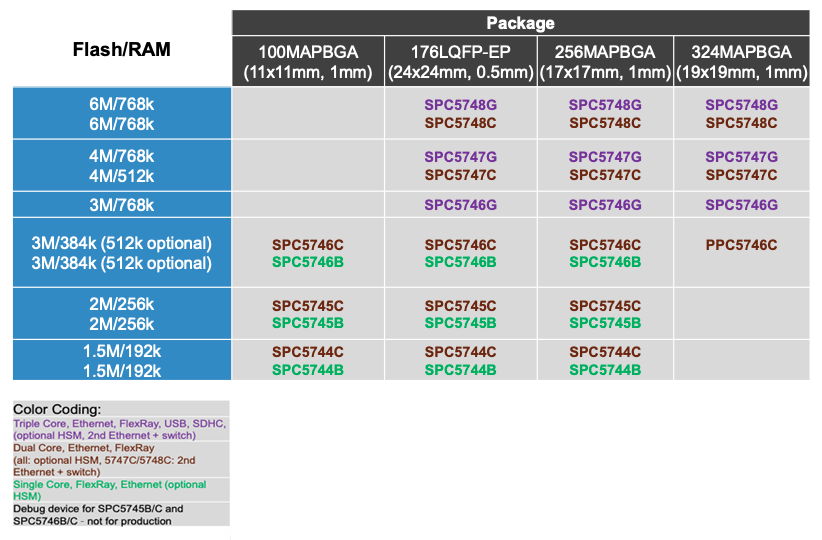

MPC574xG/C/B/D系列的区别
