半桥评估板，适用于采用GD3160的P6 IGBT/SiC模块

FRDMGD3160HB8EVM

滚动图片以放大

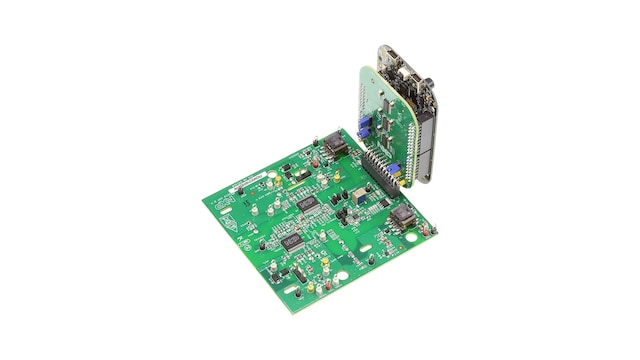

FRDMGD3160HB8EVM是一款半桥评估套件，内置两个GD3160单通道IGBT/SiC MOSFET栅极驱动设备。该套件包含Freedom KL25Z MCU硬件，连接安装有FlexGUI软件的PC，可采用菊花链或独立配置的方式与GD3160栅极驱动器上的SPI寄存器进行通信。

该评估套件可连接Starpower MD816HTC120P6HE或Infineon FS03MR12A6MA1B，用于半桥评估和应用开发。

KITGD316xTREVB转换板用于将MCU和GD3160栅极驱动器之间的3.3V信号转换为5.0V信号。

产品详情

支持的器件

电源管理

动力和发动机控制

  • GD3160: 面向SiC MOSFET的具有段式驱动的先进高压隔离栅极驱动器

功能

系统功能

  • 兼容Starpower MD816HTC120P6HE和Infineon FS03MR12A6MA1B
  • FlexGUI可与套件一起使用
  • 菊花链SPI接口可配置
  • 可轻松配置跳线选项
  • 可使用FlexGUI配置SPI寄存器选项
  • 双脉冲和短路评估
  • 转换器板用于将MCU和MC33GD3160栅极驱动器之间的3.3V信号转换为5.0V信号

购买选项

FRDMGD3160HB8EVM-Image

点击展开

  • FRDMGD3160HB8EVM
    正常供应

  • Half-Bridge Evaluation Board for IGBT/SiC Modules Featuring the GD3160.

  • FRDMGD3160HB8EVM内含物包括：

    • 完成组装和测试的FRDMGD3160HB8EVM板，存放在防静电袋中
    • 连接到FRDM-KL25Z的3.3V转5.0V GD31xx转换板
    • USB线缆，A型公头/迷你B型公头，3英尺
    • 用于配置的1.27mm跳线(包含在套件板中)
    • 快速入门指南
  • CNY 2,458.21
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
