FS84 QFN48EP Safety SBC编程板

KITFS84SKTEVM

滚动图片以放大

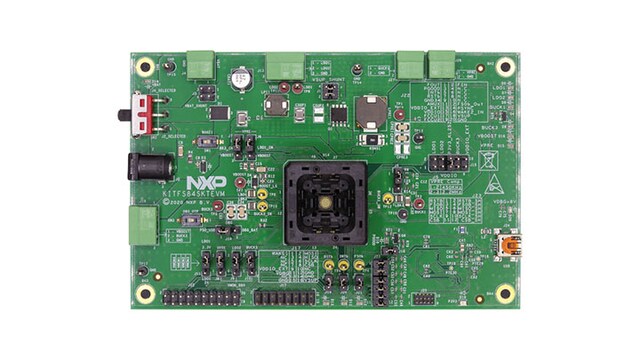

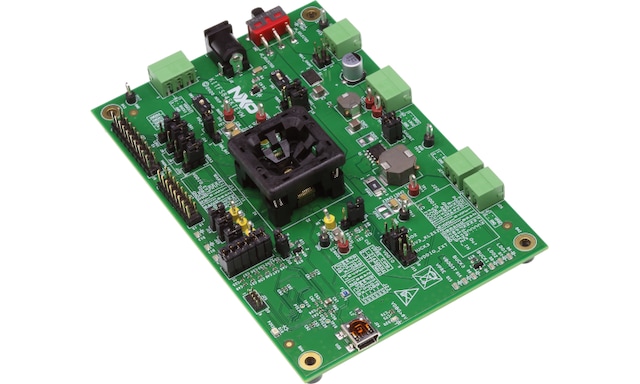

KITFS84SKTEVM借助QFN48插座，可轻松为客户配置设备。设备可以轻松地放置在插座上，熔断然后焊接到客户原型板上。它面向12V汽车和24 V卡车应用。

该套件可连接FlexGUI软件，允许客户修改寄存器并开发OTP (一次性编程)配置，并在准备就绪后进行刻录。除了OTP编程外，客户还可以测试所有功能(由于插座而有一些限制)。OTP可以刻录3次。

支持的器件

电源管理

安全SBC

  • FS8400: 面向S32微控制器的安全系统基础芯片，达到ASIL B等级

特征

基本信息

  • VBAT电源连接器(插孔和Phoenix)
  • VPRE输出3.3 V、4.1 V和5 V
  • VBUCK1
  • VBUCK3
  • VBOOST 5.0 V或5.74 V，最高400 mA
  • LDO1和LDO2，从1.1 V到5 V，最高400 mA
  • 点火钥匙开关
  • FS0B外部安全引脚
  • 嵌入式USB连接，方便连接软件GUI (接入SPI总线、IO、RSTB、FS0B、INTB、调试器、MUX_OUT、稳压器)
  • 指示信号或稳压器状态的LED
  • 支持OTP熔丝功能
  • 用于寄存器访问、OTP仿真和熔丝的USB连接
    请注意，由于插座原因，所有输出电流应限制在最大1A。

购买选项

KITFS84SKTEVM-Image

点击展开

  • KITFS84SKTEVM

  • FS84 QFN48EP Safety SBC Programming Board.

  • FS84 QFN48EP Safety SBC编程板

    • KITFS84SKTEVM评估板
    • 电源配套连接器
    • USB Mini线缆A型公头/B型公头
  • CNY2,705.94
  • 数量为 1
    • 供货情况: 缺货
从恩智浦处购买从分销商处购买
