面向MC56F80xxx数字信号控制器的开发板

MC56F80000-EVK 正常供应

滚动图片以放大

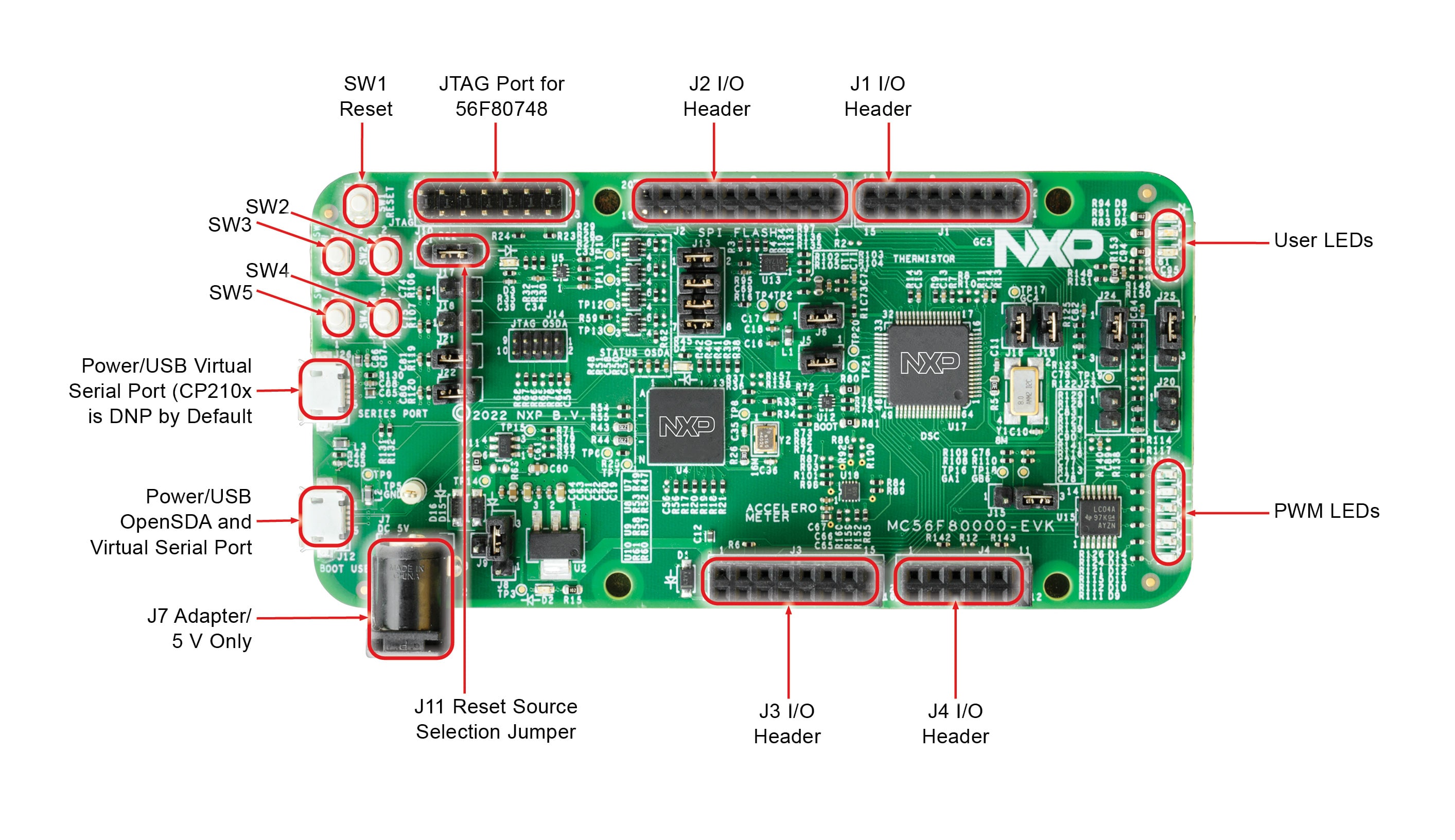

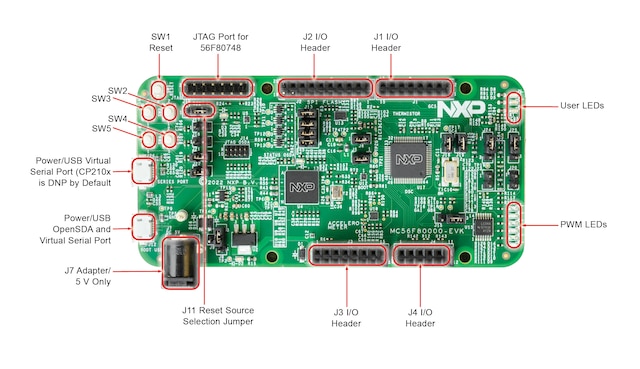

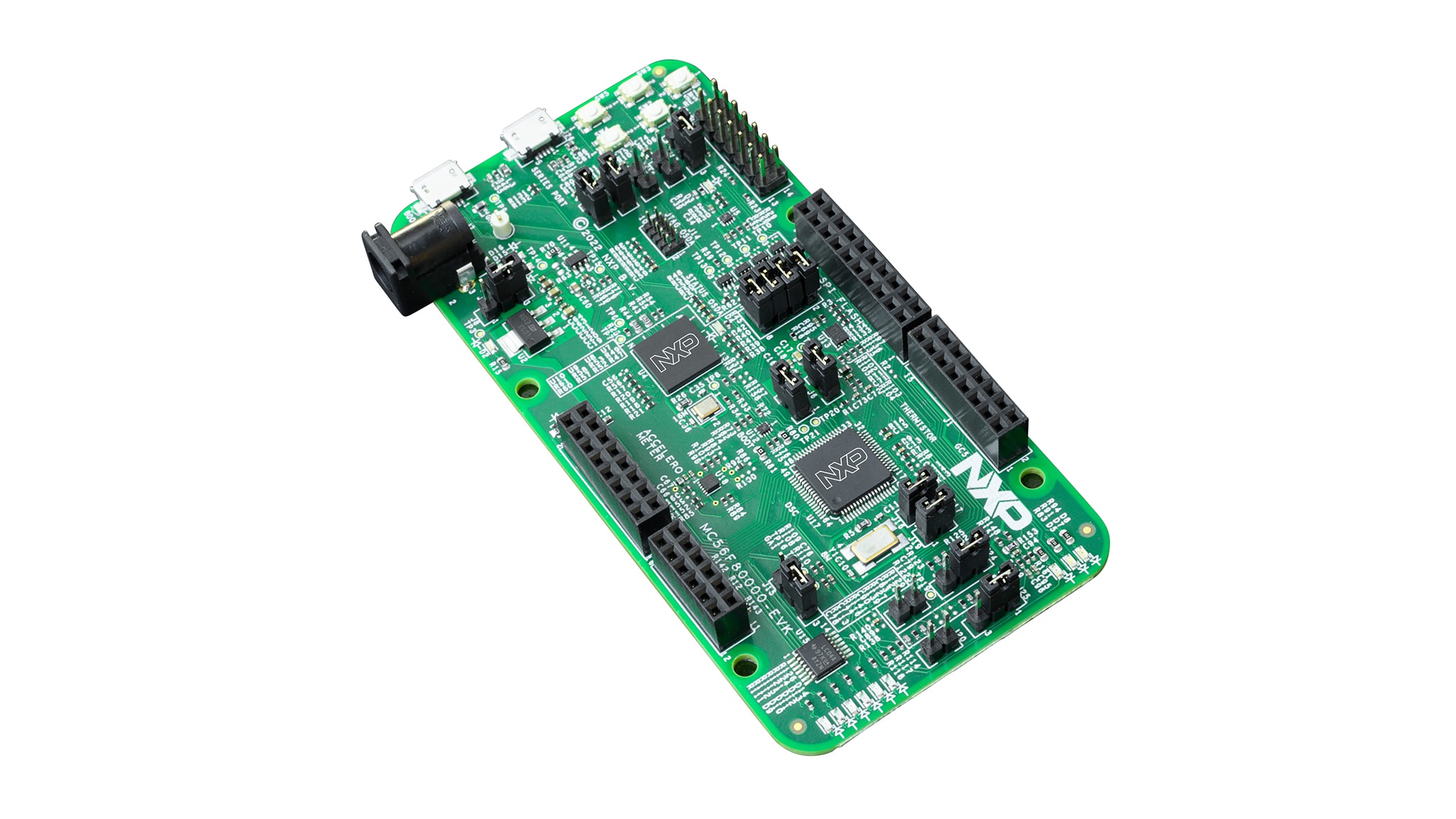

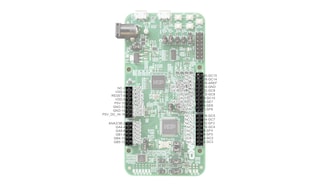

MC56F80000-EVK是一款用于数字信号控制器MC56F80xxx MCU的超低成本开发平台，与Arduino™R3引脚布局兼容。

该平台具有使用CodeWarrior启用、调试和编程的板载OpenSDA电路以及启用虚拟串口的板载OpenSDA电路。

这些外设支持快速原型，包括一个3轴MEMS加速度传感器、6个PWM和3个用户LED、4个用于直接交互的用户按钮、两个OPAMP外部反馈电路、一个SPI接口的Flash存储器和3个用于ADC测试的电阻分频器。

产品详情

支持的器件

处理器和微控制器

32位56F8xxxx系列

  • MC56F80xxx: 带集成FPU和三角数学引擎的DSC，带OPAMP和正交解码器

特性

微控制器

  • MC56F80748
  • DSP56800EF内核@100MHz，带eFPU和CORDIC
  • 64kB闪存，8kB数据/程序RAM
  • 2个12位ADC
  • 3个比较器
  • 2个运算放大器，可编程增益高达16倍
  • 一个高分辨率eFlexPWM，最多12个PWM输出，包括8个支持312ps分辨率NanoEdge布局的通道
  • 一个16位四计时器（1x4通道）
  • 一个增强型正交解码器（eQDC）
  • 交叉开关
  • 64 LQFP

电源管理

  • OpenSDA USB
  • 虚拟串行端口USB
  • 外部5V适配器
  • Arduino连接器的外部5V输入

连接

  • USB接口，带micro-AB USB连接器
  • 虚拟串行端口

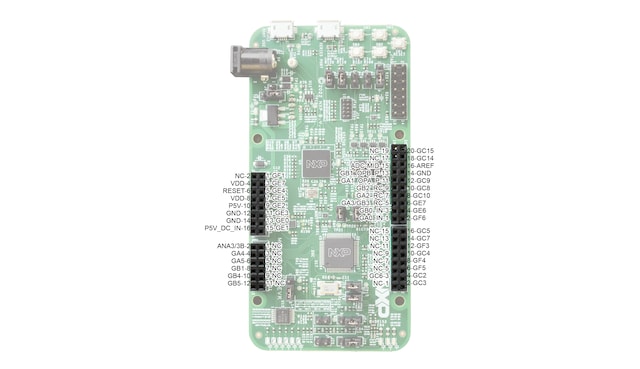

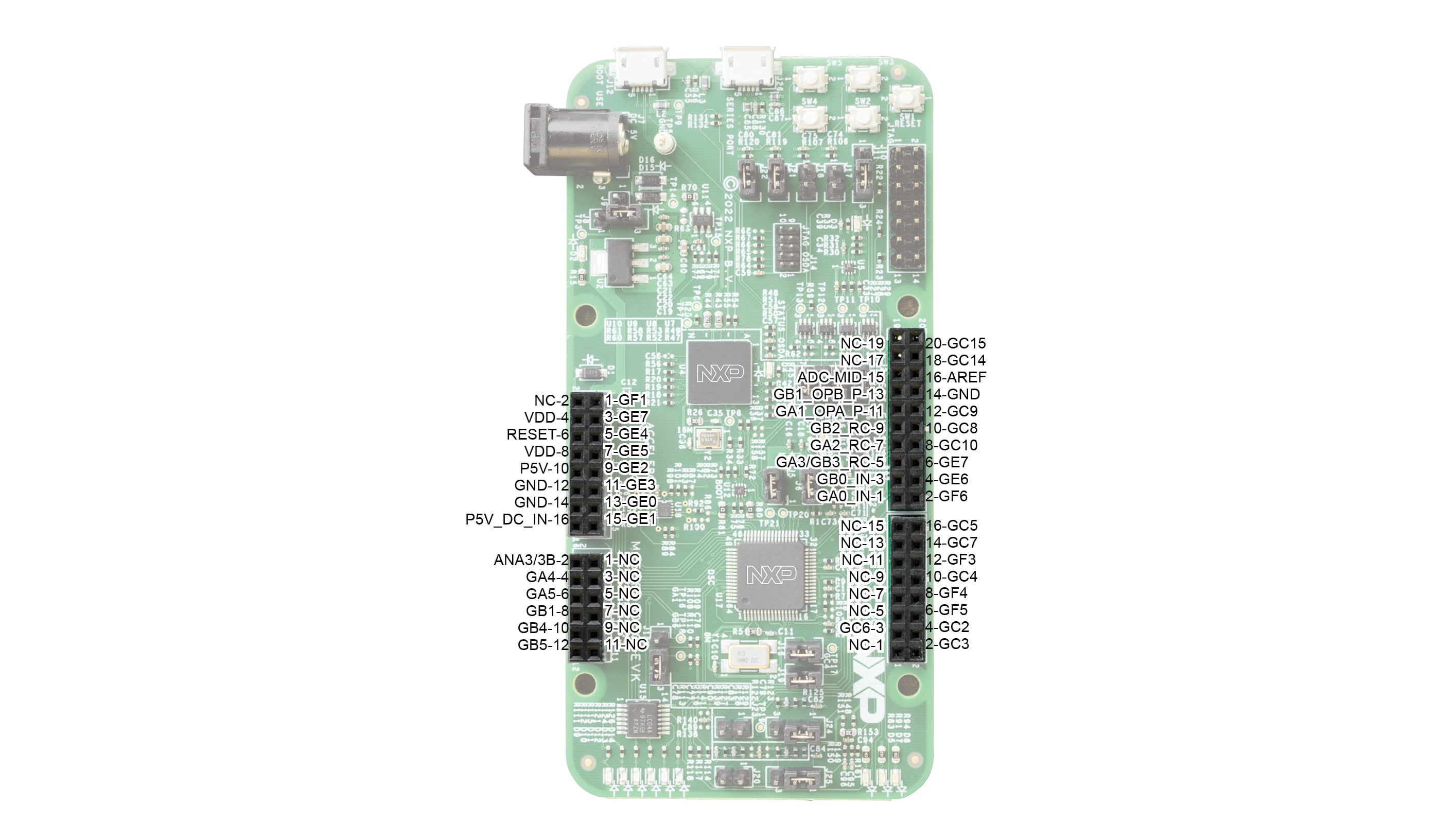

  • 可通过兼容Arduino R3的I/O接头轻松访问MCU输入/输出

传感器

  • 三轴MEMS加速度传感器FXLS8974CF

调试功能

  • 板载OpenSDA电路，支持通过CodeWarrior进行编程和调试
  • 14引脚JTAG端口，与独立的编程器连接

其他支持

  • Eclipse IDE——CodeWarrior for MCU
  • MCUXpresso配置工具：用于配置外设并在CodeWarrior软件开发套件(SDK)中提供工具的图形工具

购买选项

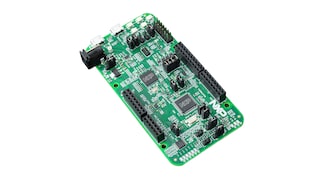

MC56F80000-EVK-Image

点击展开

  • MC56F80000-EVK
    正常供应

  • Development Board for MC56F80xxx Digital Signal Controllers.

  • CNY 359.05
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
