评估套件 - 33879，可配置八路串行开关

FRDM-33879A-EVB 正常供应

滚动图片以放大

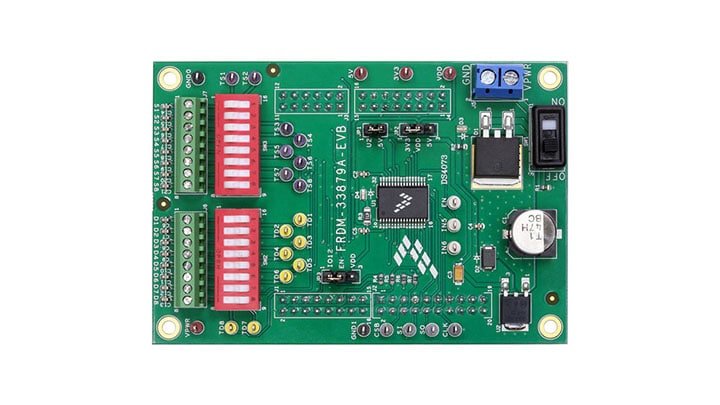

该评估套件支持MC33879器件，该器件是一个带有8个输出的、硬件可配置的高边/低边开关，提供16位串行外设接口(SPI)控制。其中有两个输出可以直接通过一个针对脉冲宽度调制(PWM)应用的微控制器进行控制。33879采用SMARTMOS®技术，具有CMOS逻辑、双极/MOS模拟电路和DMOS功率MOSFET。33879通过直接连接微控制器来控制各种电感、白炽灯或LED负载。

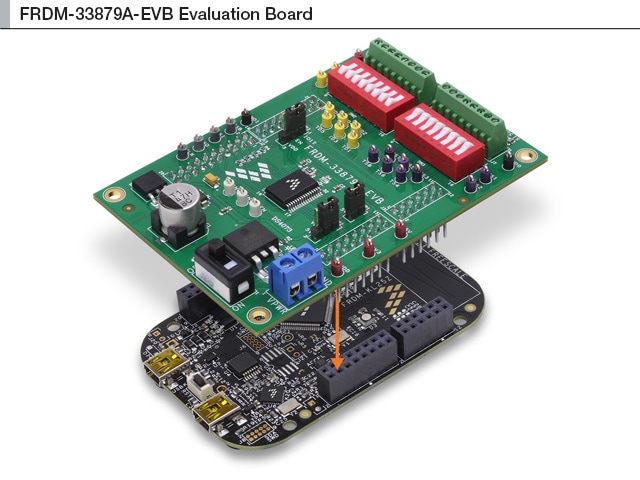

本评估套件可与FRDM-KL25Z结合使用。FRDM-KL25Z可用作Freedom SPI Dongle。所有其他在售的FRDM电路板也与本电路板兼容。

产品详情

支持的器件

电源管理

可配置开关

  • MC33879: 可配置的8路串联开关
  • MC33880: 带SPI的八路串联开关

特征

主要特性

  • 25°C时导通电阻的典型值为0.75 Ohms
  • 带有自动重试功能的短路检测和电流限制
  • 独立的过热保护

电源管理

  • 设计工作电压为5.5 V ≤ VPWR ≤ 27.5 V
  • 用于控制和故障报告的16位SPI，兼容3.3 V/5.0 V
  • 输出电流限制为(0.6 A至1.2 A)以驱动白炽灯
  • 感应开关的输出电压限定为+45 V (低边)和-20 V (高边)
  • VPWR的内部电池反向保护
  • 接地或者电源失效不会使负载通电或者损坏IC
  • 13 V VPWR时最大IPWR待机电流为5.0 µA

组件

  • 开路负载检测电流的开启/关闭控制(LED应用)

购买选项

FRDM-33879A-EVB-Image

点击展开

  • FRDM-33879A-EVB

  • Freedom Expansion Kit - MC33879, Configurable Octal Serial Switch W/ Open Load Detect.

    • 组装和测试好的评估板/模块，放在防静电袋中。
    • 四个Arduino™ R3公接头/母接头(两个用于2X8，1个用于2X6，1个用于2X10)
    • 快速入门指南，模拟工具
    • 保修卡
  • CNY 981.27
  • 数量为 1
    • 供货情况: 待定库存
