能够通过MC33775A进行ETPL通信的HVBMS集中式单体监测单元(CMU)

RD33775ACNTEVB 正常供应

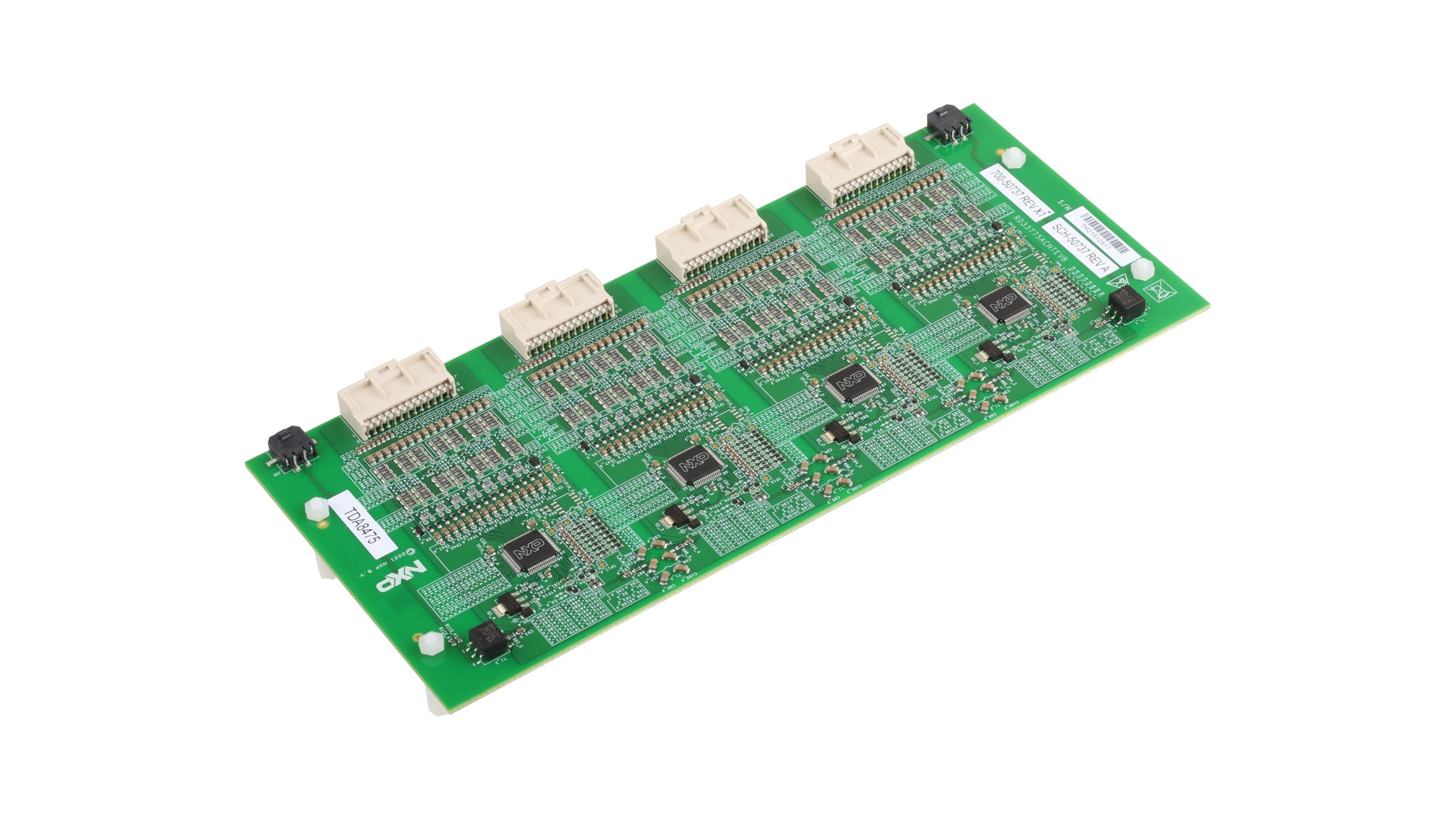

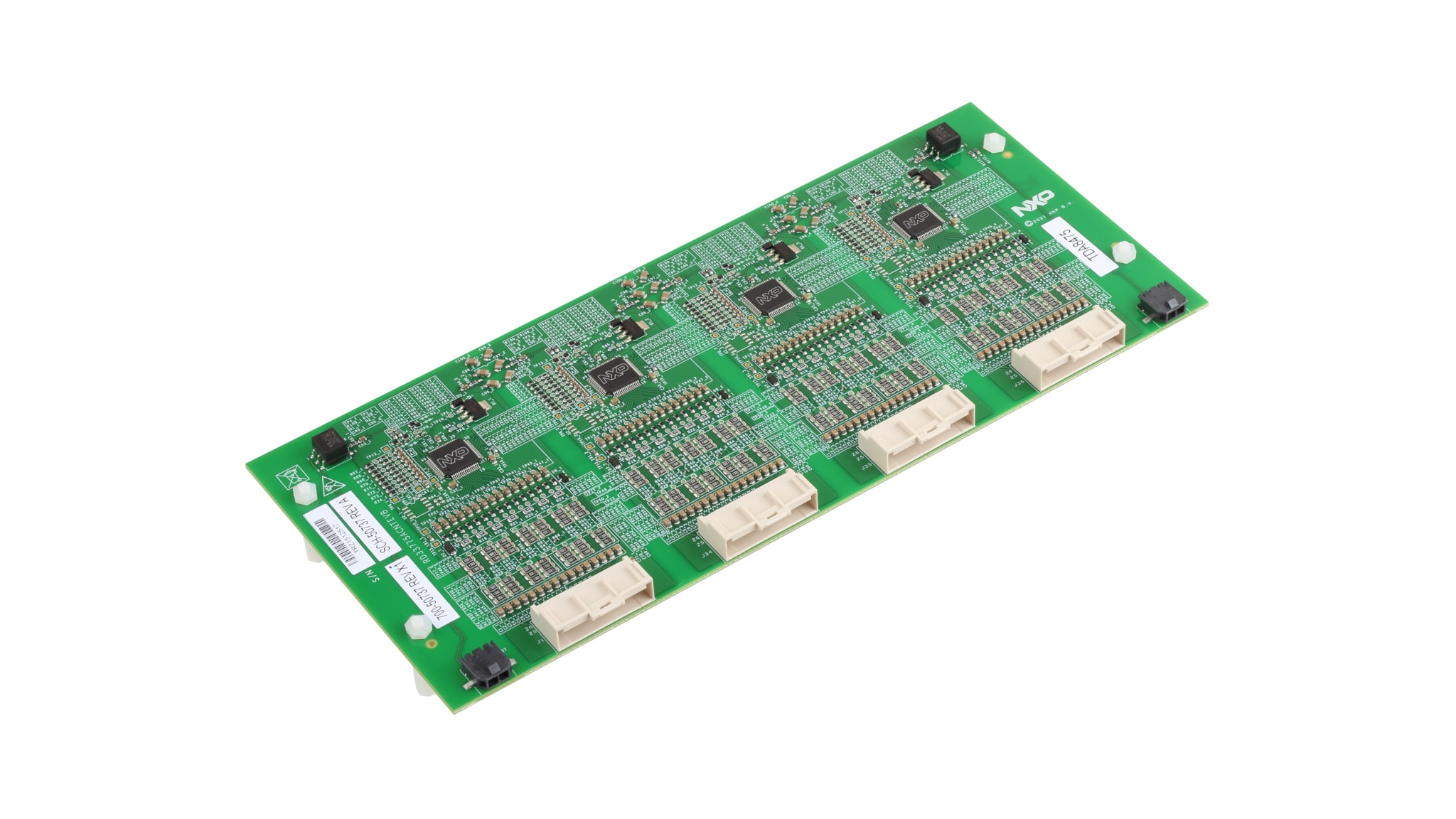

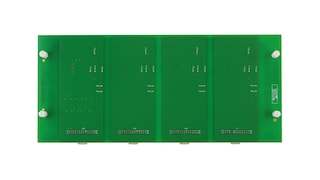

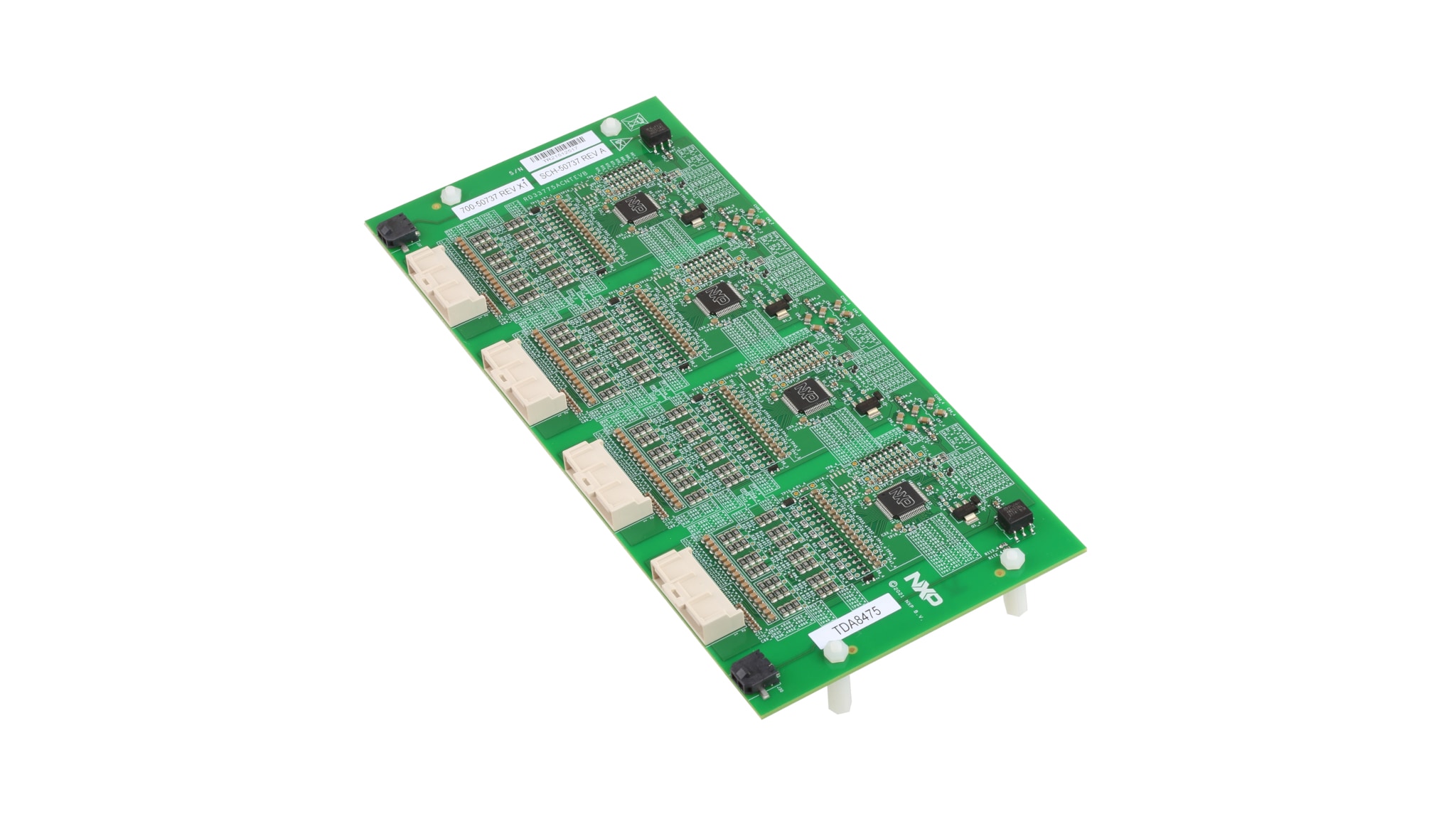

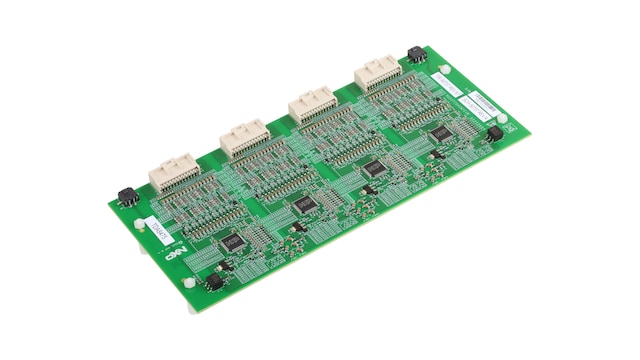

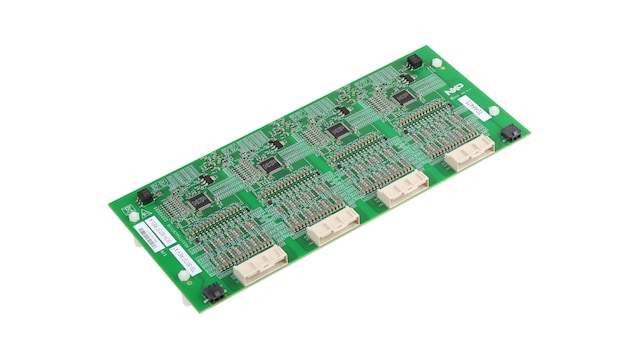

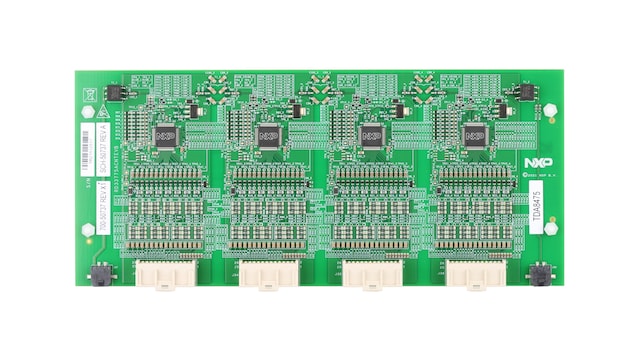

滚动图片以放大

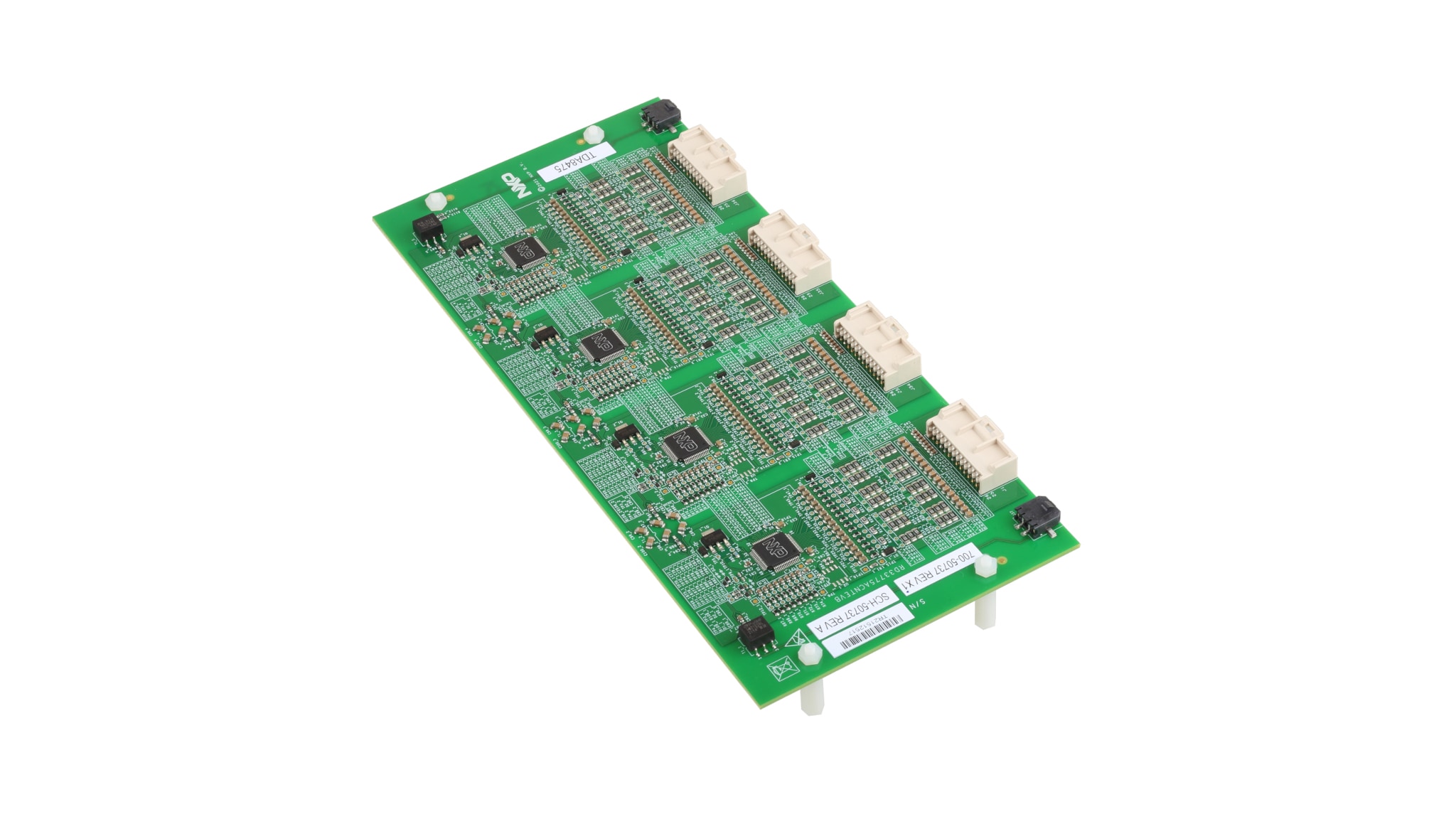

RD33775ACNTEVB是具有电子传输协议链路(ETPL)通信的集中式单体监控单元(CMU)参考设计。它是高压电池管理系统(HVBMS)硬件和软件快速成型的理想之选。该评估板还包含以菊花链形式连接的四个MC33775A模拟前端(AFE)。

该评估板属于使用ETPL的 RD-HVBMSCTBUN HVBMS参考设计包。

框图

使用ETPL和MC33775A-RD33775ACNTEVB的HVBMS集中式单体监测单元

RD33775ACNTEVB CMU Block diagram
获取框图PDF

支持的器件

电源管理

电芯控制器

  • MC33775: 14通道锂离子电池控制器IC ASIL D

功能

电压测量

  • 4个MC33775A电池控制器(BCC)，最多可容纳56个单体电池，可通过向菊花链添加更多CMU进行扩展
  • 终身保证的高精度电池电压测量通道，具有平均值和高级滤波功能

温度测量

  • 每个BCC具有8个模拟输入（包括温度传感器）或具有高级过滤功能的GPIO

单体电池平衡

  • 集成温控单体电池平衡，最高可达300 mA(默认设置为100 mA)

通信

  • BJB和BMU之间的隔离电气传输协议链路(ETPL)通信

降低成本

  • 使用评估板上电容隔离的优化BOM

购买选项

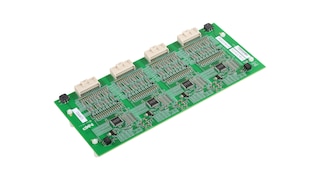

RD33775ACNTEVB-Image

点击展开

  • RD33775ACNTEVB
    正常供应

  • HVBMS Centralized Cell Monitoring Unit Using ETPL with MC33775A (CMU).

  • 套件包含：

    • 1个RD33775ACNTEVB评估板
    • 4条电源线
    • 1根ETPL电缆
  • CNY 3,543.49
  • 数量为 1
    • 供货情况: 现货
    • 库存: 5
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-14CTCABLE25-Image

点击展开

  • CNY 247.80
  • 数量为 1
从分销商处购买
