MC33774A评估板，具有隔离的菊花链通信

RD33774ADSTEVB 正常供应

滚动图片以放大

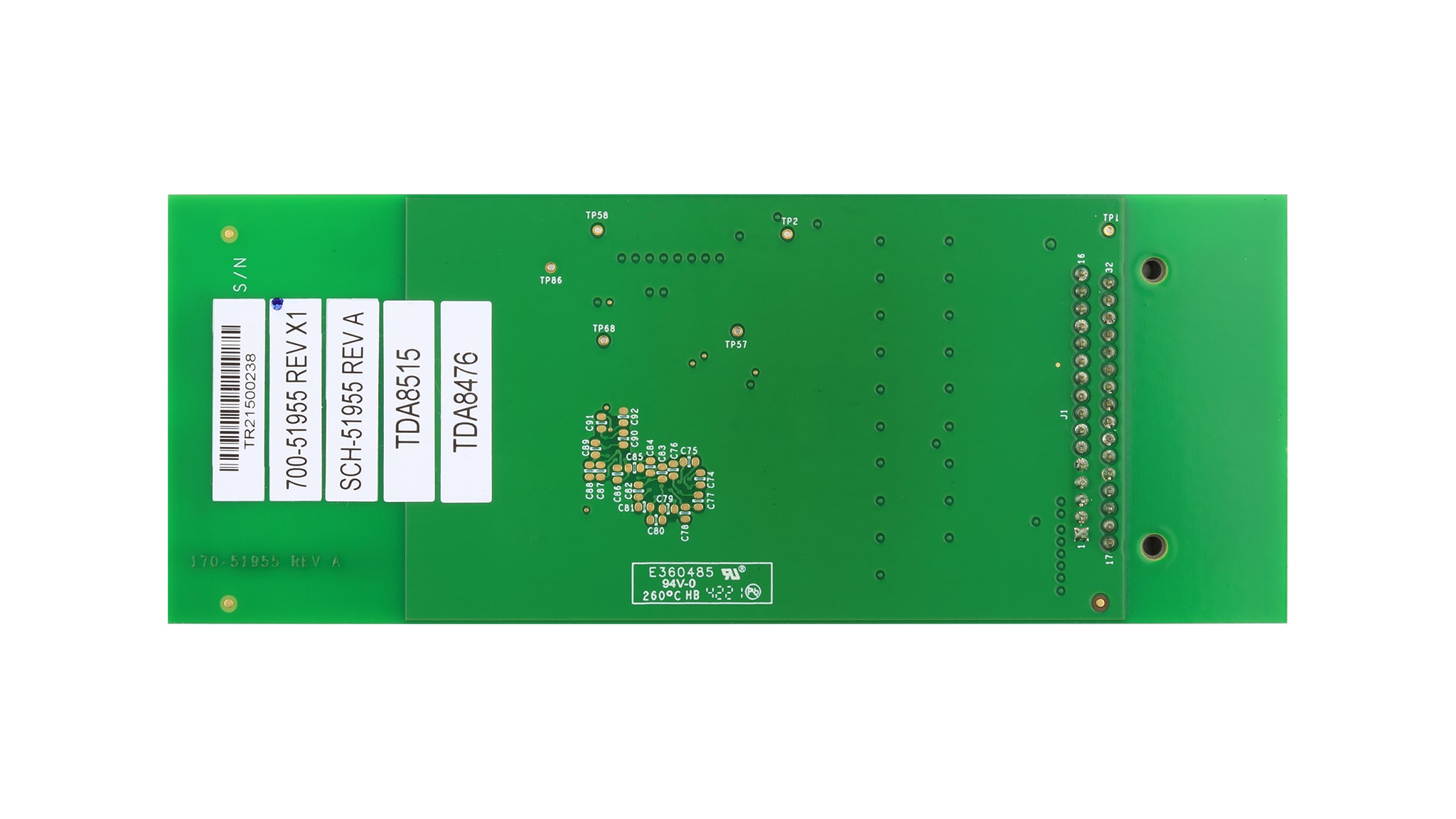

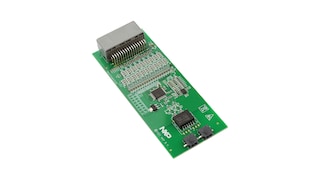

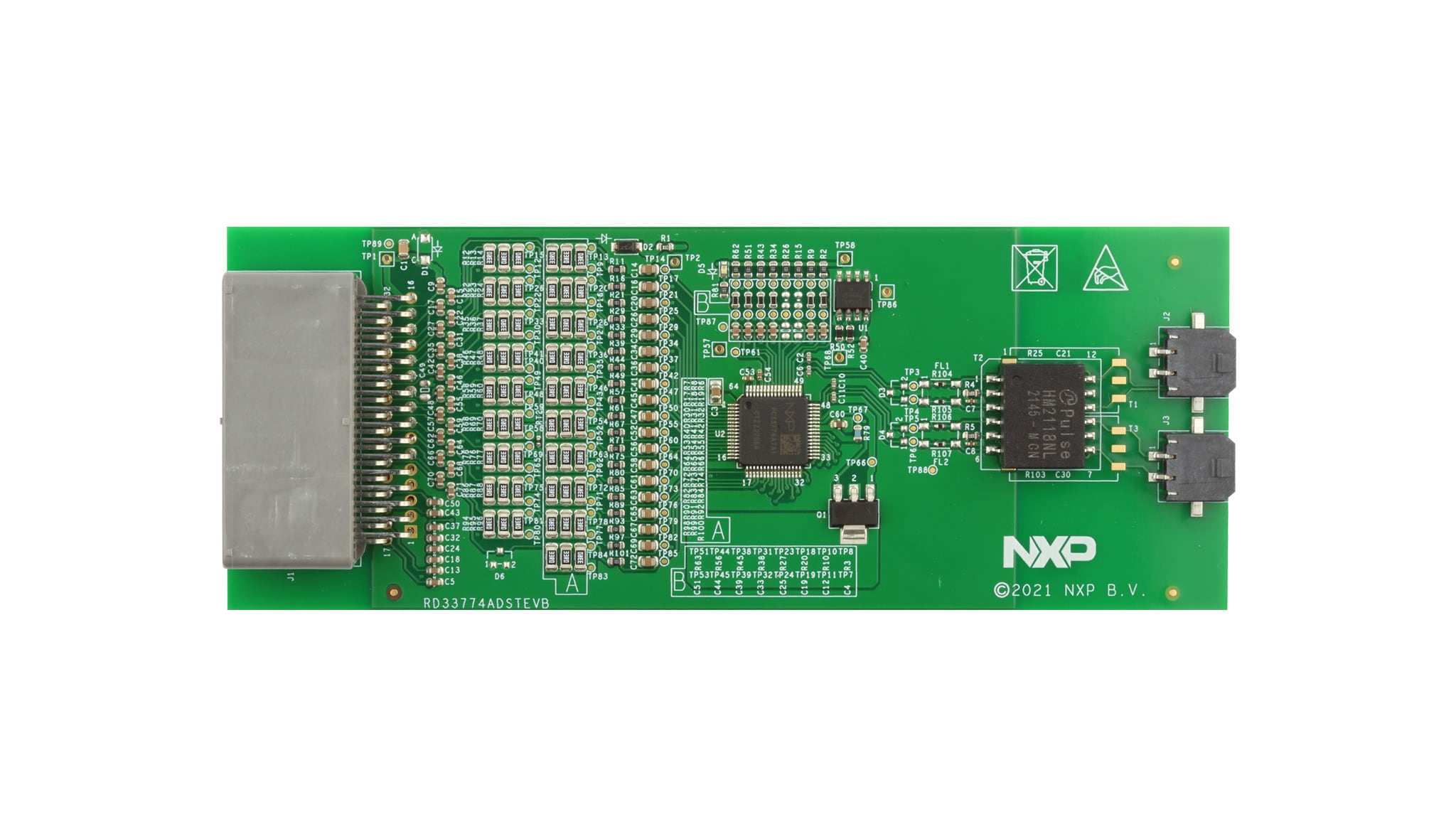

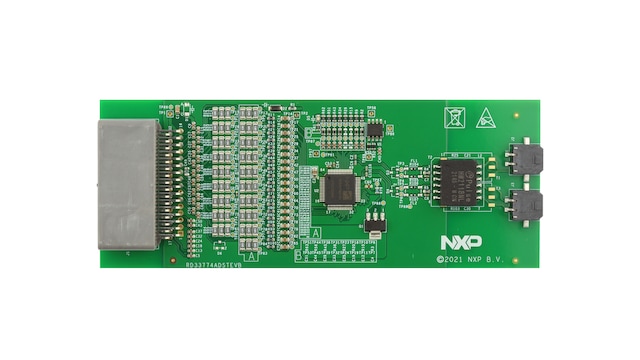

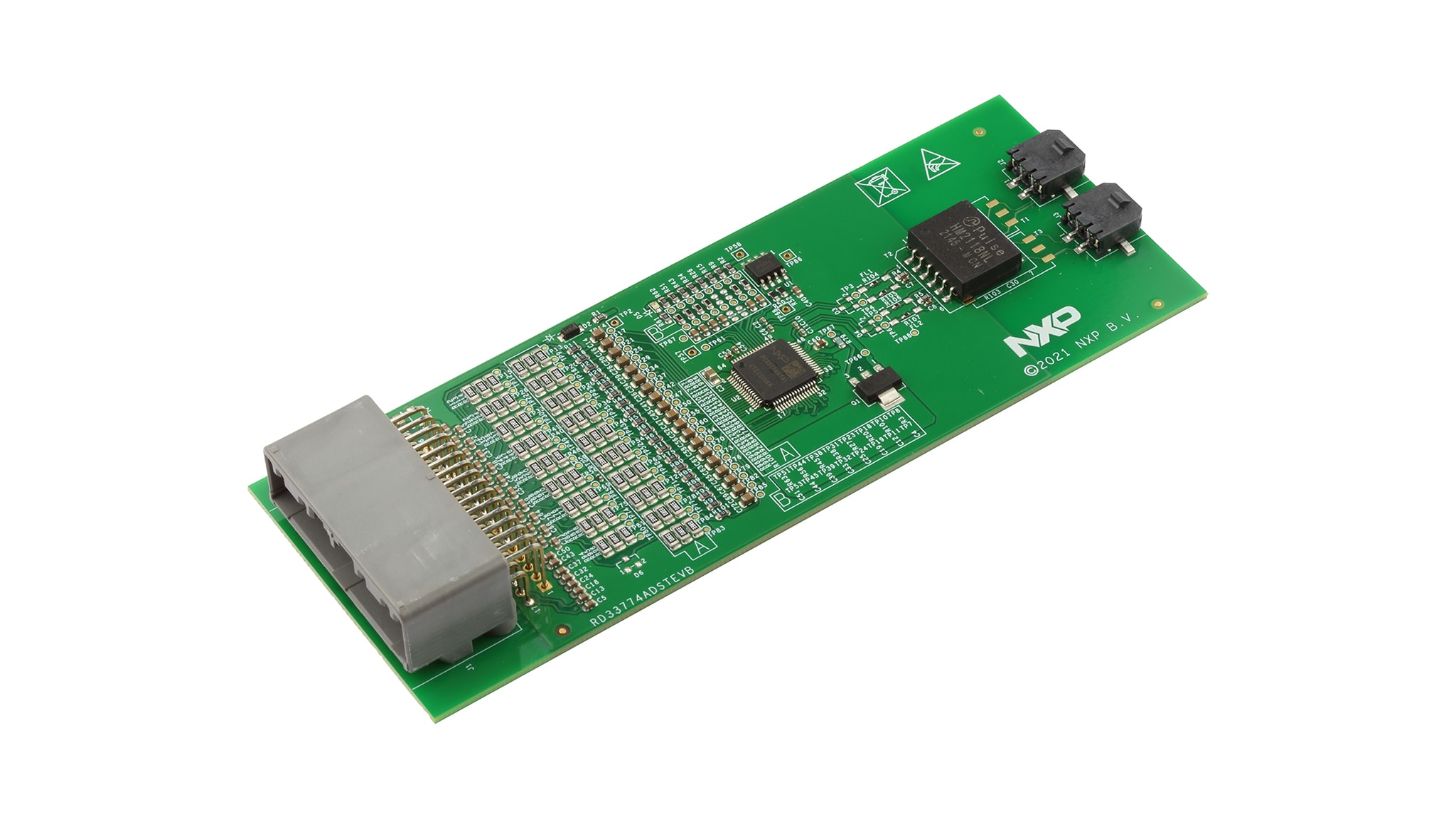

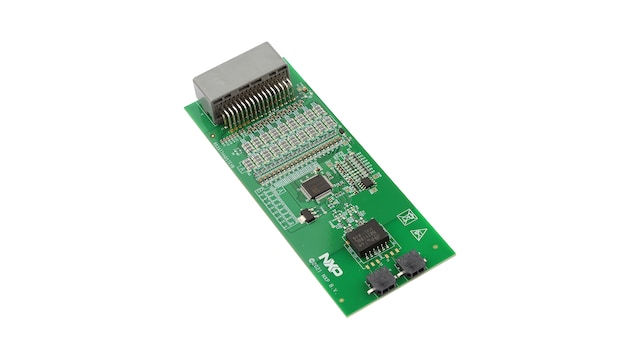

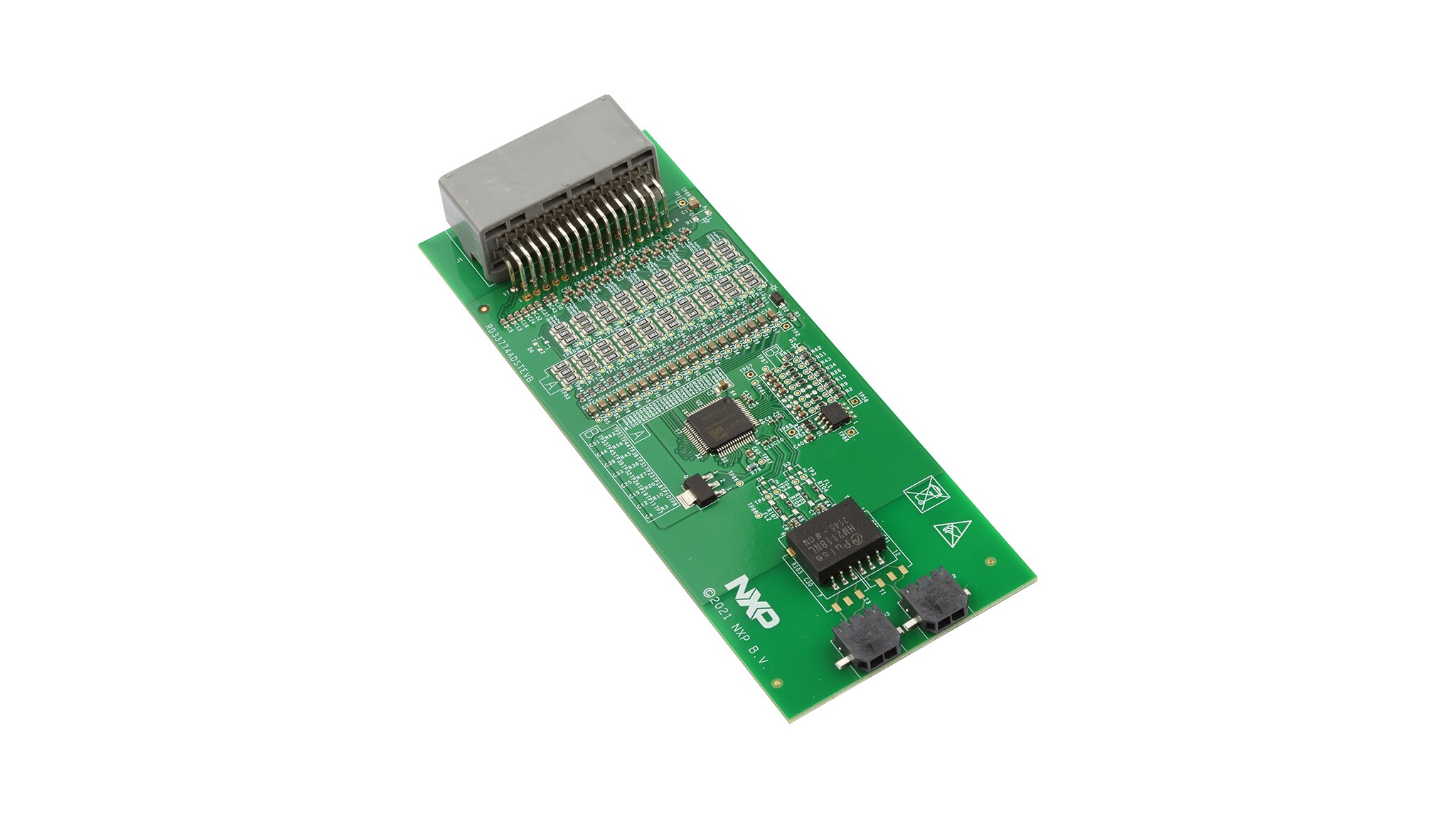

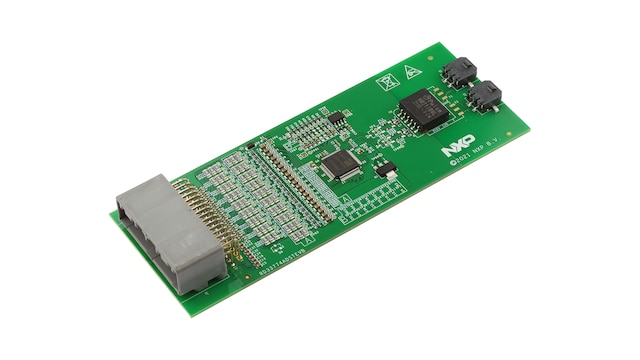

RD33774ADSTEVB是具有电气传输协议链路(ETPL)通信功能的分布式单体监测单元(CMU)参考设计。它是高压电池管理系统(HVBMS)硬件和软件快速原型制作的理想之选。该评估板还包含以菊花链形式连接的1个MC33774A模拟前端(AFE)。

框图

MC33774A评估板，具有隔离的ETPL菊花链通信

RD33774ADSTEVB Block Diagram
获取框图PDF

支持的器件

电源管理

电芯控制器

  • MC33774: 18通道锂离子电池控制器IC ASIL D

特性

电压测量

  • 3个MC33774A电池控制器(BCC)，最多可容纳18个单体电池，可通过向菊花链添加更多CMU进行扩展
  • 终身保证的高精度电池电压测量通道，具有平均值和高级滤波功能

温度测量

  • 每个BCC具有8个模拟输入（包括温度传感器）或具有高级过滤功能的GPIO

单体电池平衡

  • 集成温控单体电池平衡，平均电流高达150mA

通信

  • CMU和BMU之间的隔离电传输协议链路（ETPL）通信

降低成本

  • 使用评估板上和板下电容隔离的可选优化的BOM

购买选项

RD33774ADSTEVB-Image

点击展开

  • RD33774ADSTEVB
    正常供应

  • MC33774ATA Evaluation Board with Isolated Daisy Chain Communication.

  • 套件包含：

    • 一个RD33774DSTEVB评估板
    • 一根电源线
    • 一根ETPL电缆

    注：该板可选配BATT-18EMULATOR电池模拟器。

  • CNY 1,178.72
  • 数量为 1
    • 供货情况: 现货
    • 库存: 13
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY 103.28
  • 数量为 1
从分销商处购买
BATT-18CTCABLE30-Image

点击展开

  • BATT-18CTCABLE30
    正常供应

  • Cell Terminal (CT) cable, 18 cells, 30 cm-long.

  • 套件包含：

    • 1根电池端子(CT)电缆
    • 18个单体电池
    • 30厘米长
  • CNY 179.56
  • 数量为 1
    • 供货情况: 现货
    • 库存: 19
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
