面向PN7220 NFC控制器的开发板PNEV7220BP1 | NXP 半导体

滚动图片以放大

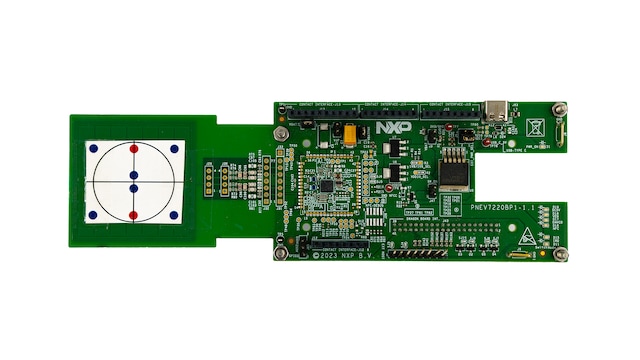

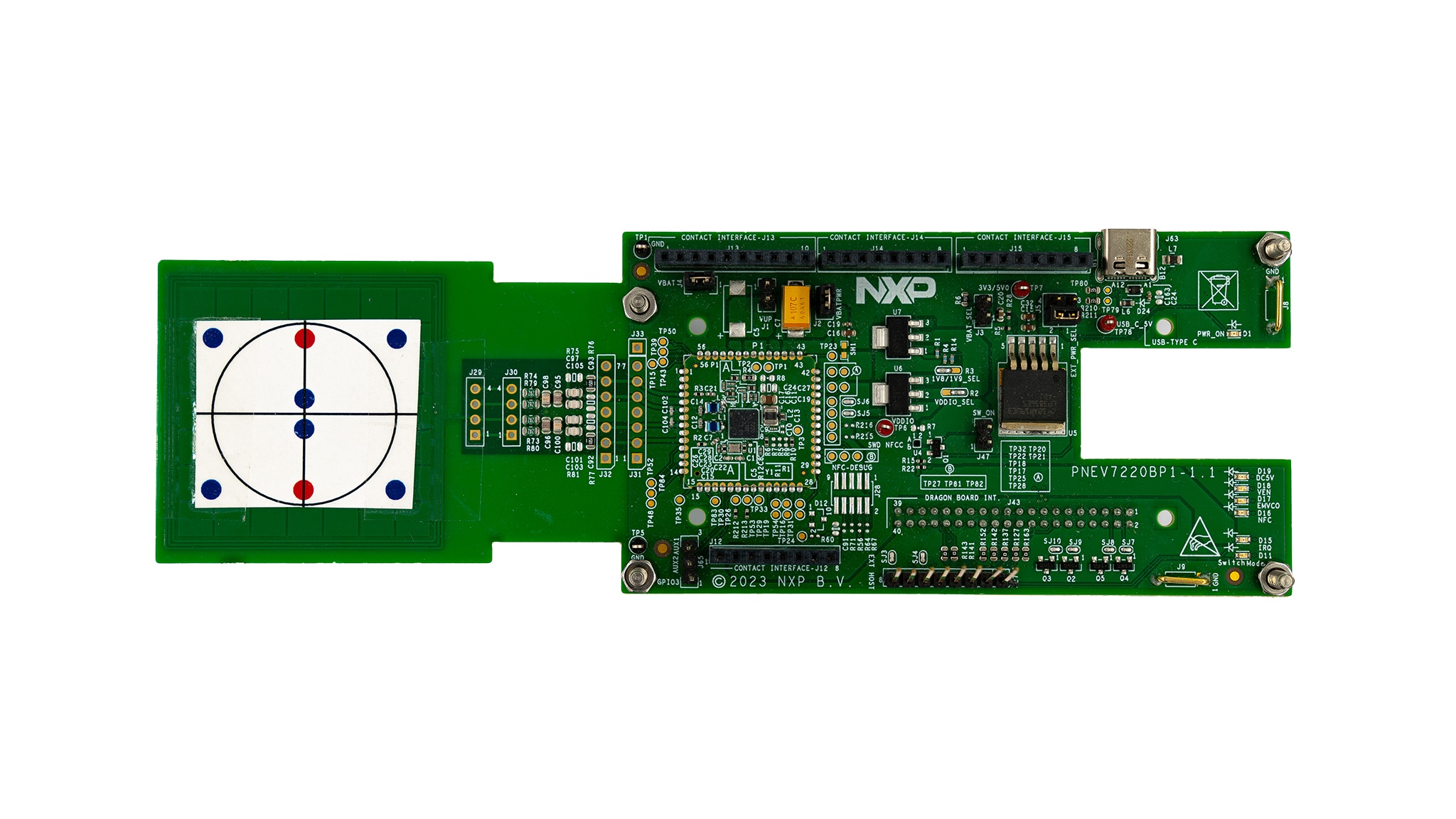

PNEV7220BP1是一款灵活易用的开发板，可以连接到运行Android的i.MX 8微控制器。PNEV7220BP1专为基于NFC控制器PN7220的免接触式支付终端而设计。能够迅速地评估NFC Forum和EMVCo 3.x应用。

随着PN7220的发布，POS机制造商可以将其产品扩展到新的SoftPOS支付设备。PN7220满足EMV 1级标准，具有卓越的性能，而NCI接口则提供了与Android的无缝集成。

软件

产品详情

框图

PNEV7220BP1

获取框图PDF

支持的器件

RFID

NFC读卡器

PN7220: PN7220：高性能单芯片NFC控制器，遵从EMVCo 3.1标准和NFC Forum规范

特性

支持的NFC Forum模式

读写器模式：ISO/IEC14443-A&B、FeliCa™、MIFARE 1K/4K、NFC Forum type 2/3/4A/4B/5、MIFARE卡系列、ISO/IEC15693
卡仿真模式：NFC Forum T4T（ISO/IEC14443-A）

接触式接口

多达3个触点接口插槽（带TDA8035）

灵活的主机接口

电源电压：1.8V或3.3V
主机接口：用于1个CPU连接的I2C（高达3.4Mb/s）或用于两个CPU的I2C和SPI（高达15Mb/s）
改进同步的IRQ信号
符合NCI 2.2的协议

快速认证

遵从免接触式EMVCo 3.1 L1标准（模拟和数字）
符合NFC Forum规范（模拟和数字），设备要求CR13
由NFC Cockpit配置工具提供支持

高性能NFC控制器

射频发射器供电电压：2.4至5.7V
DC/DC激活时的最大RF驱动器电流：350mA（2W）
检测低功耗卡

OS支持

Android 13

固件

固件更新，便于维护

温度

温度范围：-40至+105°C

封装

标准VFBGA64封装（4.5x4.5mm）

点击展开

PNEV7220BP1
正常供应
Development Board for PN7220 NFC Controller for EMVCo 3.1 and NFC Forum Operation.
- 搭载PN7220的客户开发板
- 天线
- 与Android主机系统的连接

$280.00 USD
数量为 1
- 供货情况: 现货
- 库存: 12
- 配送: 正常情况下 1-2个工作日内发货

加入购物车

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别.

5 文件

紧凑列表

PN7160/PN7220 – Android 13 porting guide[AN13971]

PDFFeb 20, 2025版本更新 2.0
How to use PN722x in Dual-Host mode[AN14224]

PDFFeb 7, 2025版本更新 3.0
PN7220 - Analog and RF settings[AN13938]

PDFJan 29, 2025版本更新 2.0
How to use PN722x with contact cards[AN14225]

PDFMay 28, 2024版本更新 1.0

PN7220 - Quick start guide[UG10068]

PDFJan 30, 2025版本更新 4.0

设计资源

Related Hardware

快速参考恩智浦板类型.

1 硬件产品

评估板和开发板
面向PN7220 NFC控制器的开发板，双主机配置
正常供应

PNEV7220BP2类似

软件

快速参考恩智浦软件类型.

4 软件文件

CAD及CAE软件
PNEV7220BP1 Board Design Files

ZIP版本 1.0Feb 7, 20255.4 MBPNEV7220BP1-DESIGN-FILES
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
BSP及设备驱动
PN7220_iMX8M_Nano_13_21_00_Single_host

ZIP版本 13.21.00Feb 26, 20241.58 GBPN7220_iMX8M_Nano_Single_host

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
BSP及设备驱动
PN7220_iMX8M_Mini_13_21_00_Single_host

ZIP版本 13.21.00Feb 26, 20241.48 GBPN7220-iMX8M-Mini-Single-host

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
BSP及设备驱动
NciLib_PUB

ZIP版本 1.0Feb 20, 20243.9 MBNciLib_PUB

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
