PCA9452评估板

PCA9452A-EVK

滚动图片以放大

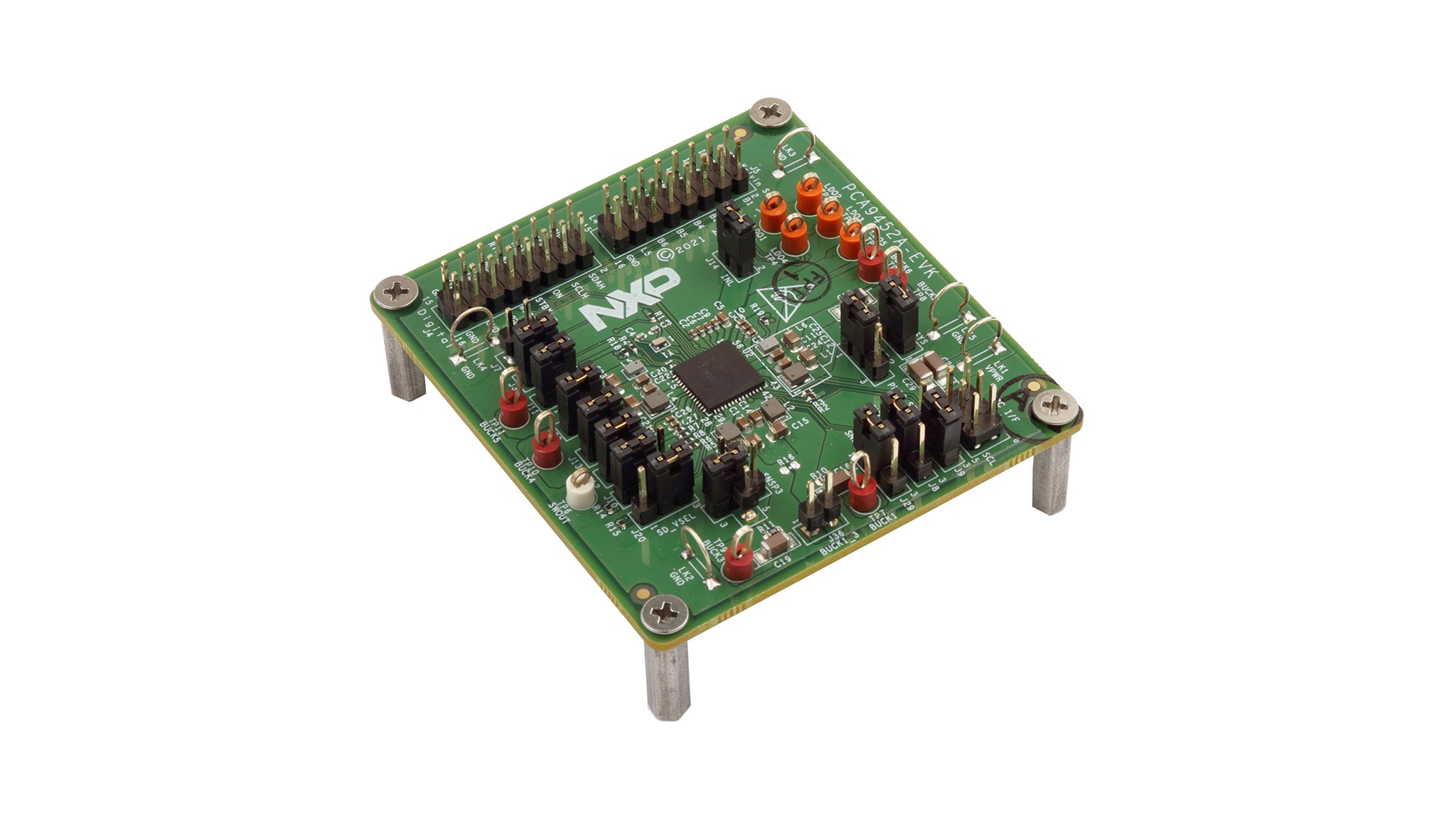

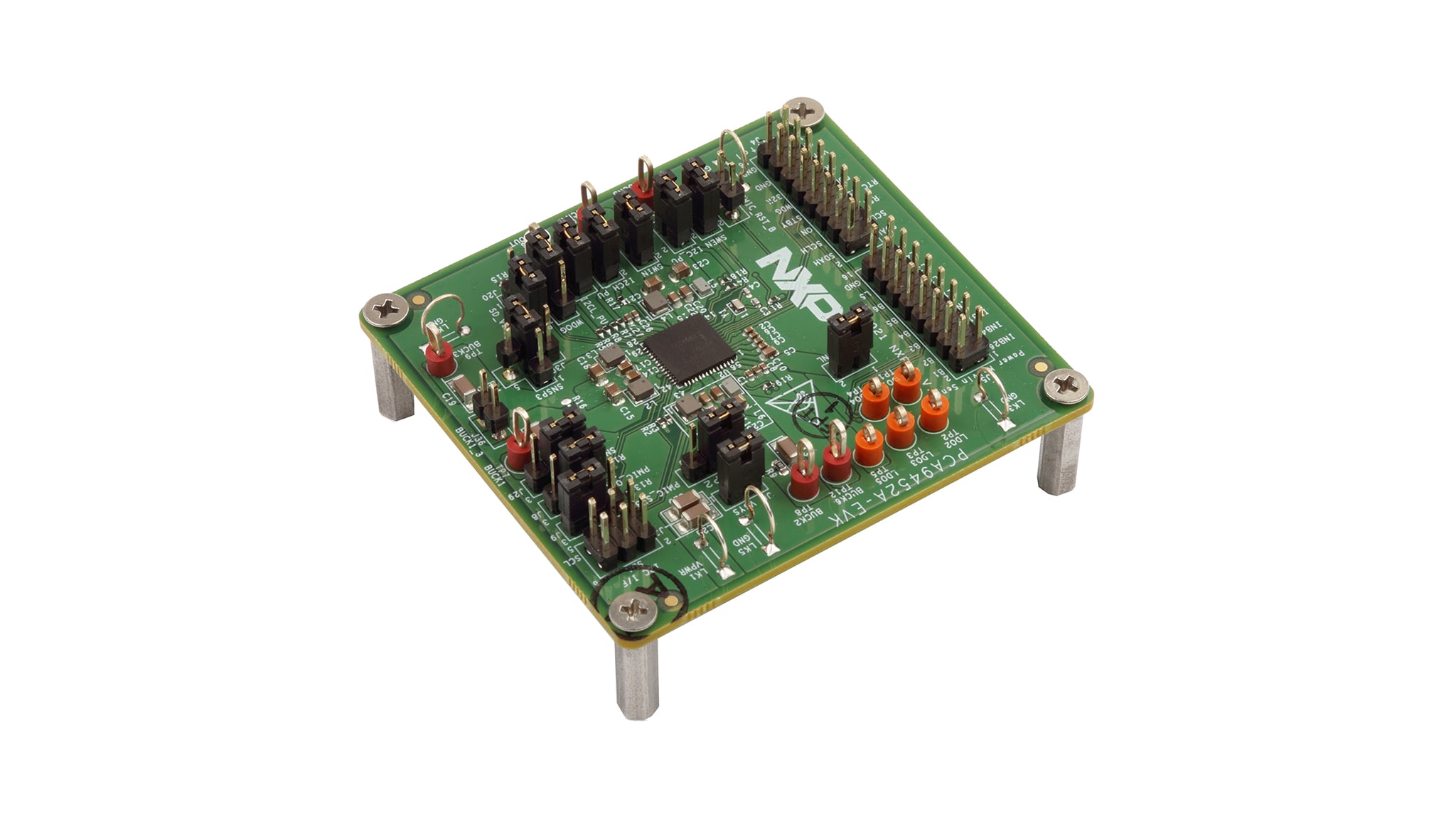

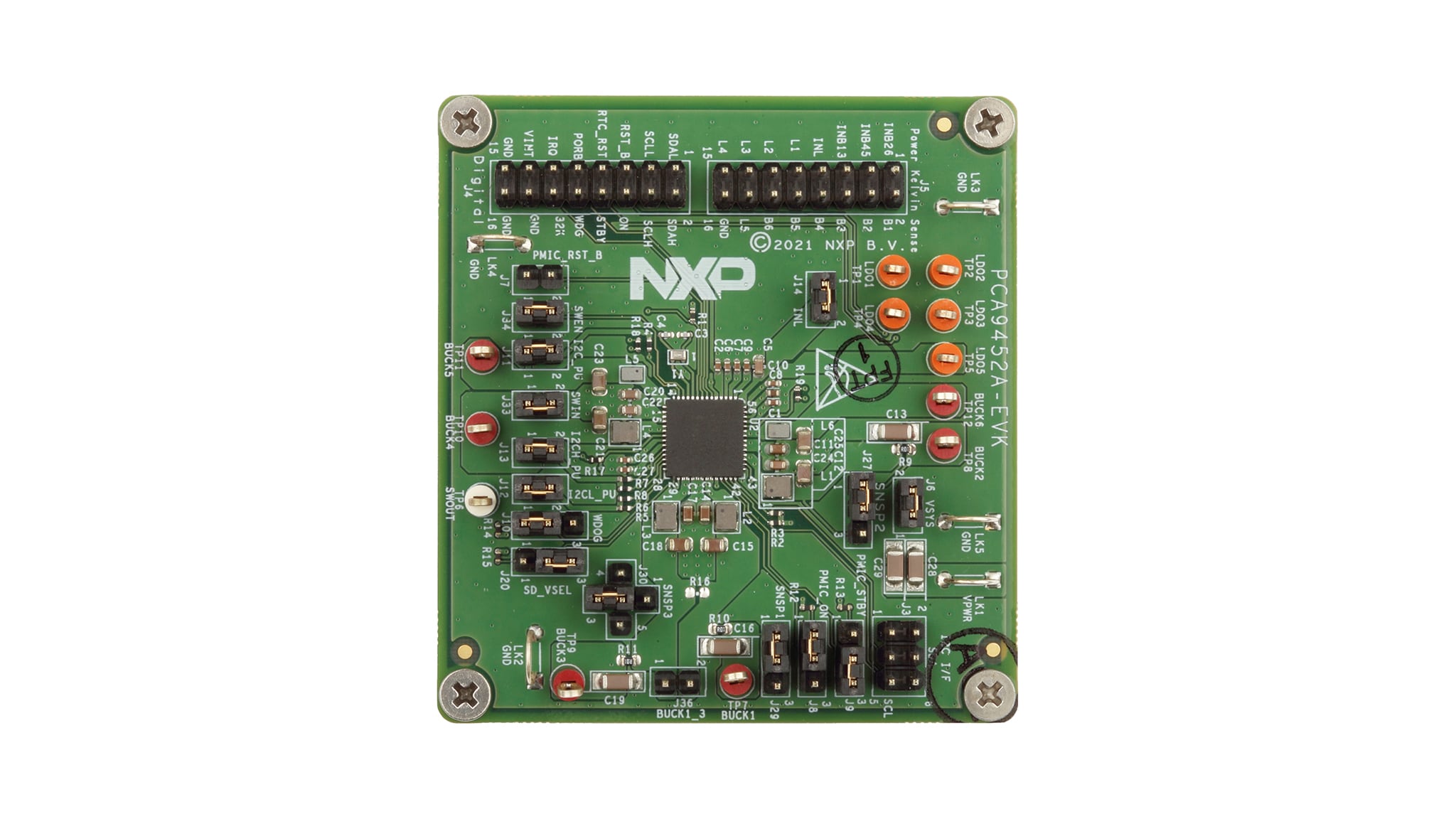

PCA9452A-EVK是采用PCA9452内核稳压器IC的客户评估板/套件。

PCA9452评估套件适用于参与该单电源管理集成电路PCA9542的评估、设计、实施和验证的工程师。此客户评估板可完全访问PCA9452A器件中的所有功能。

该器件提供6个高效降压稳压器、5个LDO、1个400mA负载开关、2通道电平转换器和32.768KHz晶振驱动器。

框图

PCA9452

PCA9452 Block Diagram
获取框图PDF

支持的器件

电源管理

PMIC

  • PCA9452: 适用于i.MX93x汽车处理器的PCA9452电源管理IC

特性

主要功能

  • 符合AEC Q100 2级标准
  • 6个高效降压稳压器
    • 1个6A双相降压稳压器，具有DVS功能和遥测功能(BUCK1和BUCK3在双相模式下工作)
    • 1个3A降压稳压器，具有DVS功能和遥测功能
    • 1个3A降压稳压器
    • 两个2A降压稳压器
  • 5个线性稳压器
    • 两个10mA LDO
    • 1个150mA LDO
    • 1个200mA LDO
    • 1个300mA LDO
  • 具有内置有源放电电阻的400mA负载开关
  • 32.768kHz晶振驱动和缓冲输出
  • 双通道逻辑电平转换器

连接

  • FTDI C232HM-EDHSL-0
  • 支持I²C连接
  • Fm+ 1MHz I²C总线接口

电源控制IO

  • 电源开/关控制
  • 待机/运行模式控制

购买选项

PCA9452A-EVK-Image

点击展开

  • PCA9452A-EVK
    正常供应

  • PCA9452 Evaluation Board.

  • 套件内含物

    • 完成组装和测试的PCA9452评估板，存放在防静电袋中

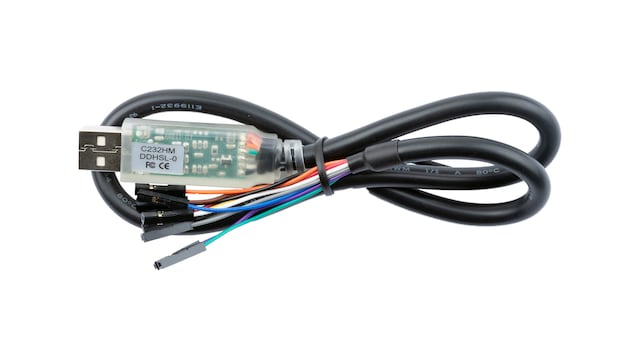

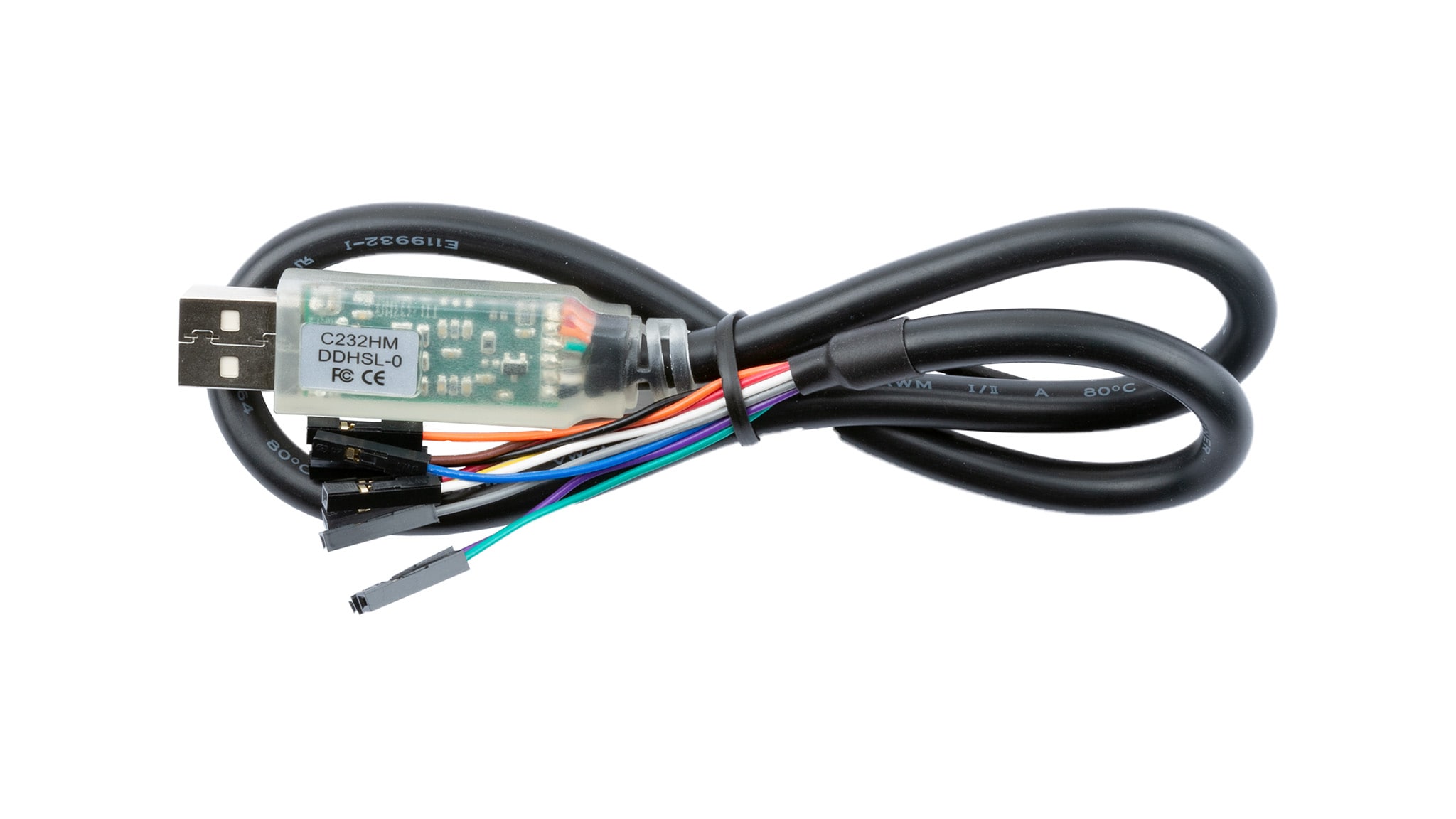

    • 1根接口（FTDI C232HM-DDHSL-0）线缆，用作计算机和PCA9452A-EVK评估板之间的USB到I²C的接口。
    • 快速入门指南
  • $320.00 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
