灵活摄像头解决方案

OM13059

滚动图片以放大

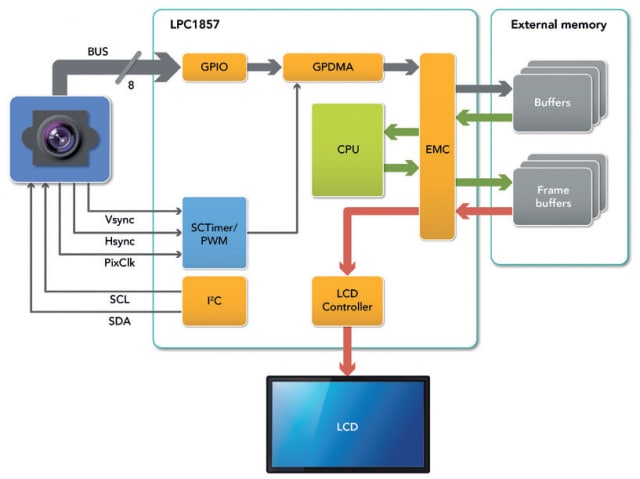

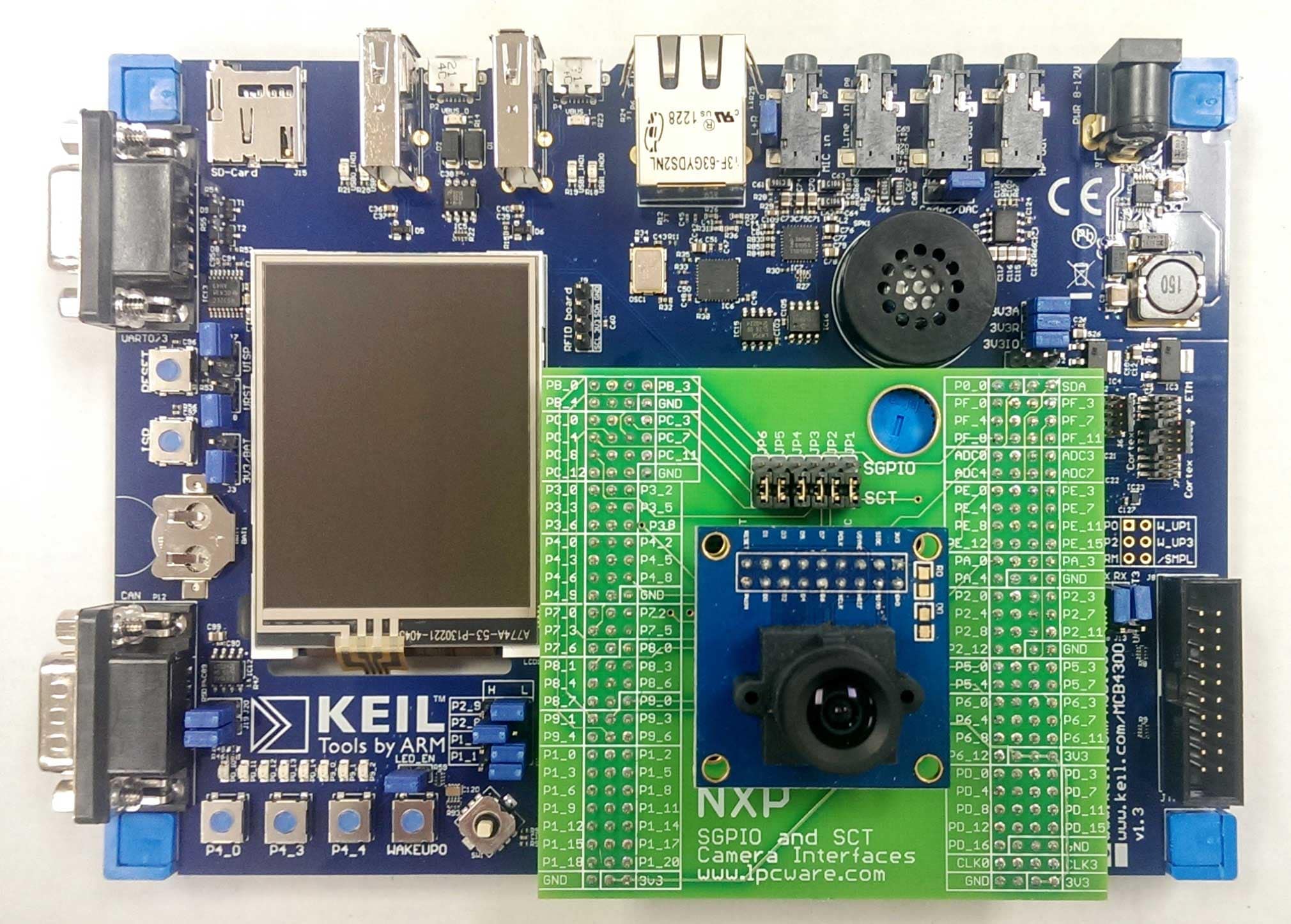

这款灵活摄像头解决方案是一款开箱即用开发套件，配备基于LPC1857 Cortex-M3的MCU，为您的系统提供查看周边事物所需的一切。

该解决方案适用于采用QVGA格式的任何8位并行摄像头模块。该解决方案采用RGB565格式8位并行输出的摄像头模块，支持QVGA模式。该应用的尺寸和性能经过优化，仅适用8%的CPU可用带宽。这意味着LPC1857可以编程，执行各种额外的功能，创建一个完整的紧凑型系统。

此电路板已停产，恩智浦不再供货。

产品详情

支持的器件

处理器和微控制器

LPC1800 Cortex-M3

  • LPC1810FBD144: 0kB闪存、136kB SRAM、无USB、LQFP144封装
  • LPC1810FET100: 0kB Flash、136kB SRAM、无USB、TFBGA100封装
  • LPC1812JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC1812JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1813JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC1813JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1815JBD144: 768kB闪存、136kB SRAM、LQFP144封装
  • LPC1815JET100: 768kB闪存、136kB SRAM、TFBGA100封装
  • LPC1817JBD144: 1024kB闪存、136kB SRAM、LQFP144封装
  • LPC1817JET100: 1024kB闪存、136kB SRAM、TFBGA100封装
  • LPC1820FBD144: 0kB Flash、168kB SRAM、LQFP144封装
  • LPC1820FET100: 0kB Flash、168kB SRAM、TFBGA100封装
  • LPC1822JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC1822JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1823JBD144: 512kB闪存、104kB SRAM、LQFP144封装
  • LPC1823JET100: 512kB闪存、104kB SRAM、TFBGA100封装
  • LPC1825JBD144: 768kB闪存、136kB SRAM、LQFP144封装
  • LPC1825JET100: 768kB闪存、136kB SRAM、TFBGA100封装
  • LPC1827JBD144: 1024kB闪存、136kB SRAM、LQFP144封装
  • LPC1827JET100: 1024kB闪存、136kB SRAM、TFBGA100封装
  • LPC1830FBD144: 0kB Flash、200kB SRAM、以太网、LQFP144封装
  • LPC1830FET100: 0kB Flash、200kB SRAM、以太网、TFBGA100封装
  • LPC1830FET180: 0kB Flash、200kB SRAM、以太网、TFBGA180封装
  • LPC1830FET256: 0kB Flash、200kB SRAM、以太网、LBGA256封装
  • LPC1833FET256: 512kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1833JBD144: High Performance 32-bit Microcontroller based on ARM Cortex-M3
  • LPC1833JET256: 512kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1837FET256: 1024kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1837JBD144: 基于ARM Cortex-M3的高性能32位微控制器
  • LPC1837JET100: High Performance 32-bit Microcontroller (MCU) based on ARM Cortex-M3 Core
  • LPC1837JET256: 1024kB闪存、136kB SRAM、以太网、LBGA256封装
  • LPC1850FET180: Quad SPI Flash Interface (SPIFI), 200 KB SRAM, Two High-Speed USB, Ethernet, LCD, TFBGA180 Package
  • LPC1850FET256: Quad SPI Flash Interface (SPIFI), 200 kB SRAM, two High-speed USB, Ethernet, LCD, LBGA256 package
  • LPC1853FET256: High Performance 32-bit Microcontroller (MCU) based on ARM Cortex-M3 Core
  • LPC1853JBD208: 512kB Flash、136kB SRAM、以太网、LCD、LQFP208封装
  • LPC1853JET256: 512kB闪存、136kB SRAM、以太网、LCD、LBGA256封装
  • LPC1857FET256: 1 MB闪存, 136 kB SRAM, 两个高速USB, 以太网, LCD, LBGA256封装
  • LPC1857JBD208: 1024kB闪存、136kB SRAM、以太网、LCD、LQFP208封装
  • LPC1857JET256: 1024kB闪存、136kB SRAM、以太网、LCD、LBGA256封装
