超宽带应用的Vivaldi天线

LID2509

滚动图片以放大

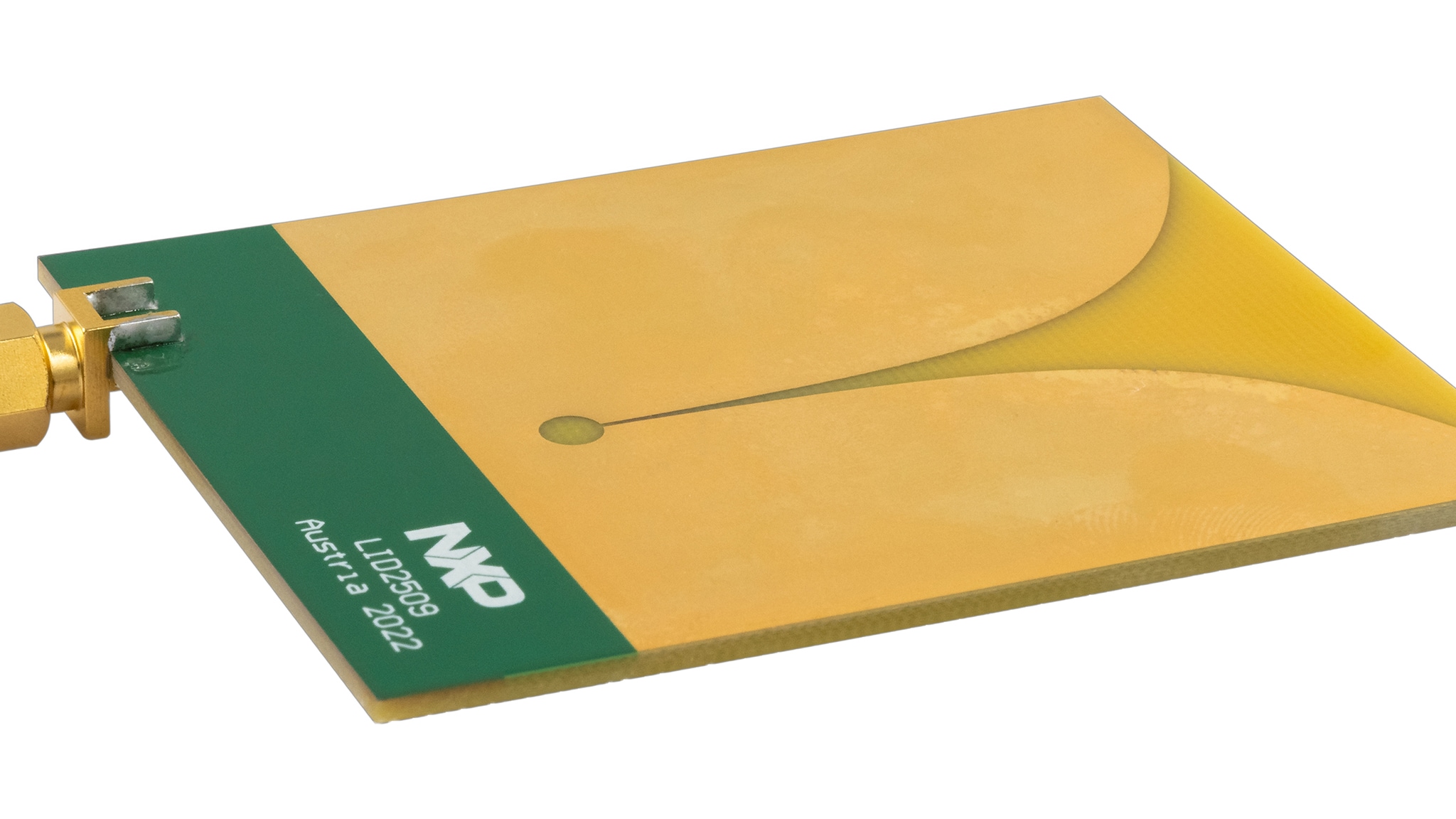

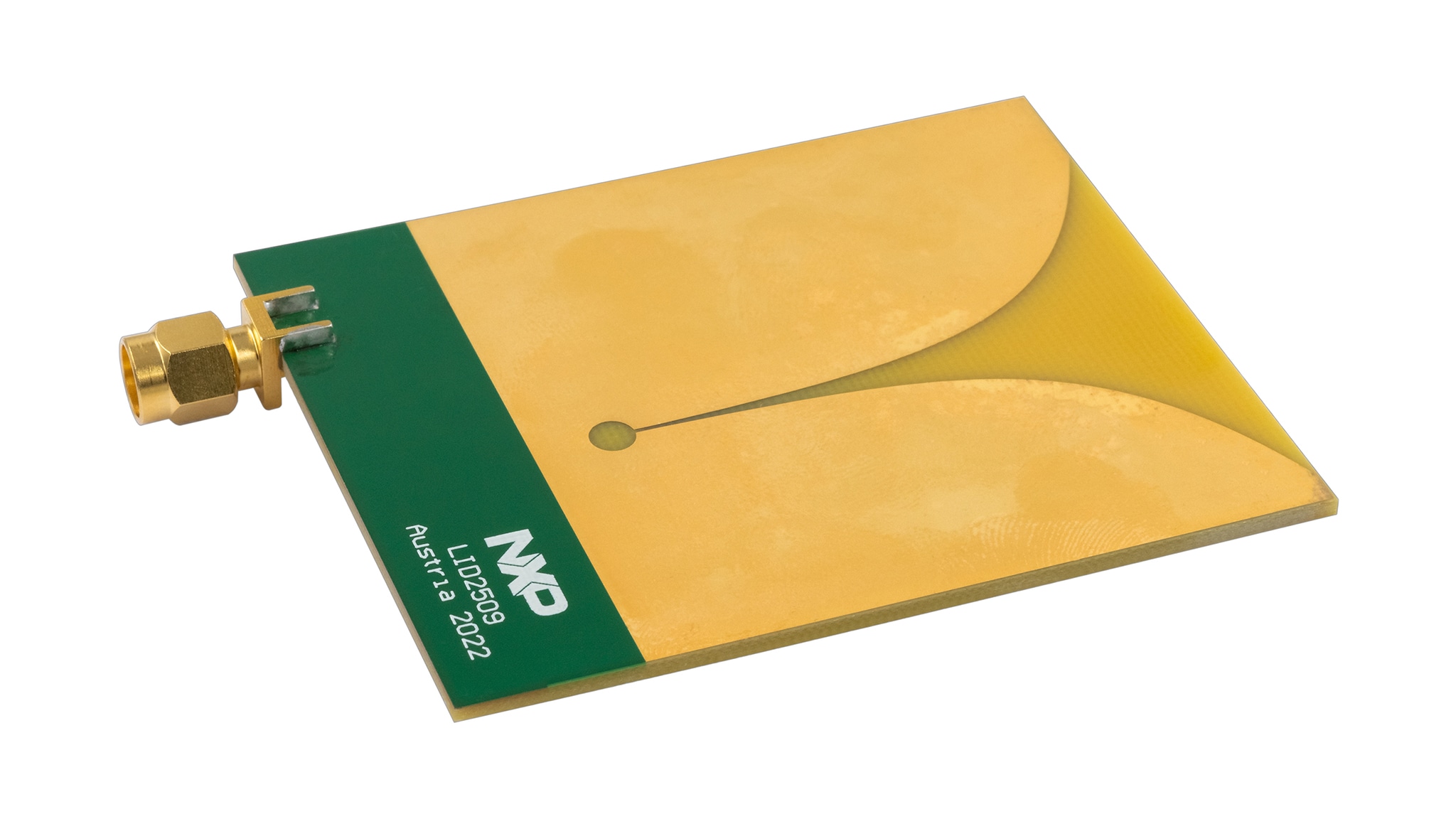

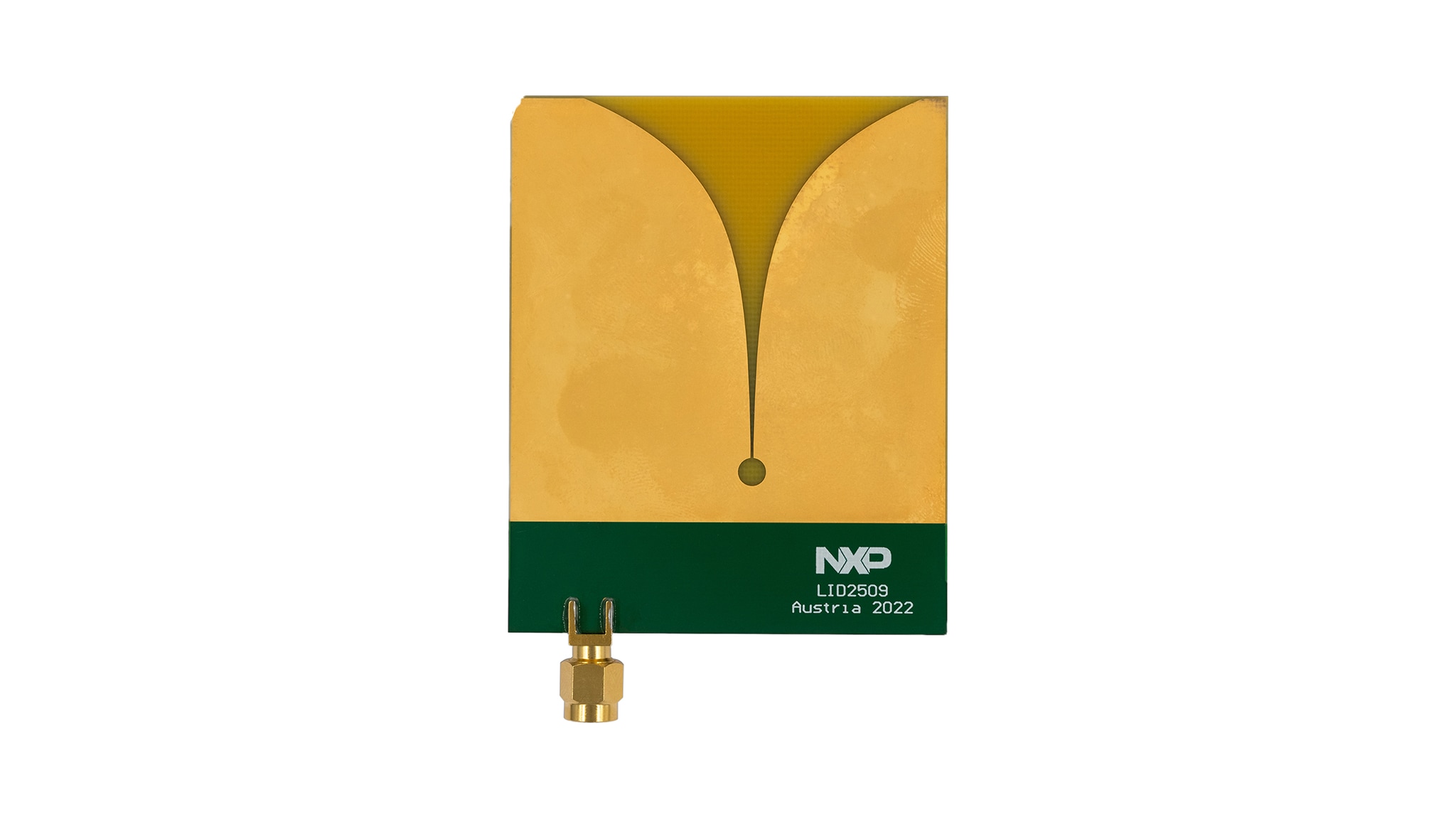

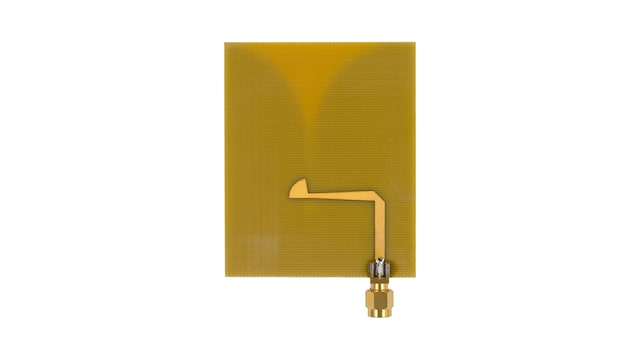

LID2509是一款线性极化Vivaldi天线，频率范围为3.5GHz至9GHz。因此，它适用于大多数超宽带（UWB）信道。LID2509的增益约为6dBi，是一款定向天线，专为超宽带雷达测量而设计，但也可用于超宽带测距或在其带宽内运行的任何其他无线技术。该天线具有用于边缘安装SMA连接器的着陆焊盘，可实现到微带线的转换。

选择天线参数应在天线尺寸、增益和带宽之间做出平衡。

此天线是推荐的超宽带天线，适用于具有NCJ29D6客户演示板的雷达应用。

支持的器件

无线连接

Trimension® 超宽带

  • NCJ29D5: Trimension™ NCJ29D5：面向汽车应用的UWB IC

特性

主要特性

  • SMA接头
  • Vivaldi超宽带天线
  • 定向辐射方向图

购买选项

LID2509-Image

点击展开

  • LID2509
    正常供应

  • Vivaldi Antenna for UWB Applications.

  • 套件包含：

    • SMA接头
    • Vivaldi超宽带天线
    • 定向辐射方向图
  • 数量为 1
