KITFS86SKTFRDMEM
正常供应 -

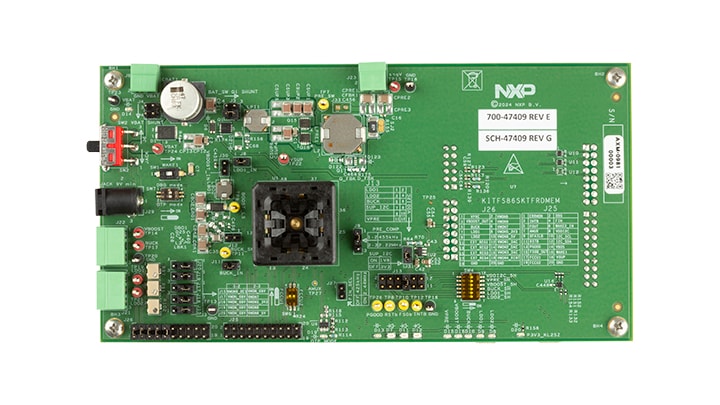

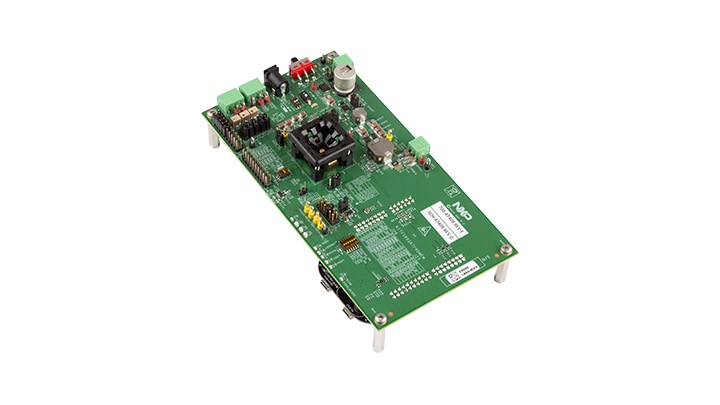

FS86 Safety SBC Programming Socket Board.
- KITFS86SKTFRDMEM板
- FRDM-KL25Z
- 电源配套连接器
- USB Mini线缆Type A公头/Type B公头
FS86安全SBC编程插座板
KITFS86SKTFRDMEM采用QFN48插座，可让客户轻松配置FS86系列，灵活地使用此器件的所有功能，并对应用的主要部分进行测量。所有稳压器均可通过连接器访问。非用户信号，比如DC/ DC开关节点，被映射到测试点上。它面向12V汽车和24V运输车（卡车和公共汽车）应用。
连接到板上的KL25Z Freedom与FS86 NXP GUI软件结合使用，可以完全配置和控制FS86 SBC。该板可独立使用，也可通过USB接口控制。
该系列器件可以轻松在插座上进行OTP仿真、功能测试或对OTP（一次性编程）熔断器进行编程。除了OTP编程外，客户还可以测试所有功能（由于插座的原因，供电受到限制）。FS86 OTP编程不需要额外的工具或板。
产品详情
支持的器件
电源管理
安全SBC
- FS86: 域控制器的安全系统基础芯片，符合ASIL B和D等级
特性
连接
- FRDM-KL25Z MCU插拔允许USB连接，以便轻松连接到软件图形用户界面（访问I²C总线、IOS、安全输出、调试、AMUX、稳压器）
- 用于寄存器访问、OTP仿真和熔丝的USB连接
- 插座可轻松安装和拆卸设备
电源管理
- VBAT电源连接器（插孔和Phoenix，最大35V）
- VPRE输出能力高达10A（外部MOSFET）
- VBOOST 5.0V或6.0V，最高800mA
- BUCK高达2.5A DC
- LDO1，从1.5V至5.0V，高达400mA，具有负载开关功能
- LDO2，从1.1V到5.0V，最高400mA
- 点火钥匙开关
通用规格
- FS0B外部安全引脚
支持
- 调试模式访问
- 手动或自动OTP熔丝编程
- 连接器支持轻松接入数字信号
组件
- 显示信号和稳压器状态的LED
- 测试外部VMON的模拟可变电阻
购买选项
文档
快速参考恩智浦 文档类别.
设计资源
设计文件
快速参考恩智浦
设计文件类型.
2 设计文件
-
印刷电路板与电路图
KITFS86SKTFRDMEM Schematics
-
设计文件-其他
KITFS86SKTFRDMEM Design files
