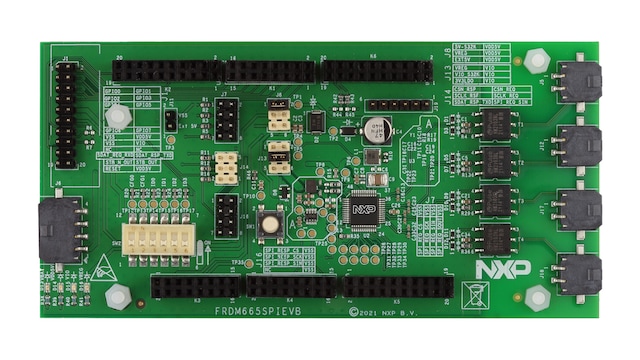

MC33665A评估板，带有SPI和隔离菊花链通信

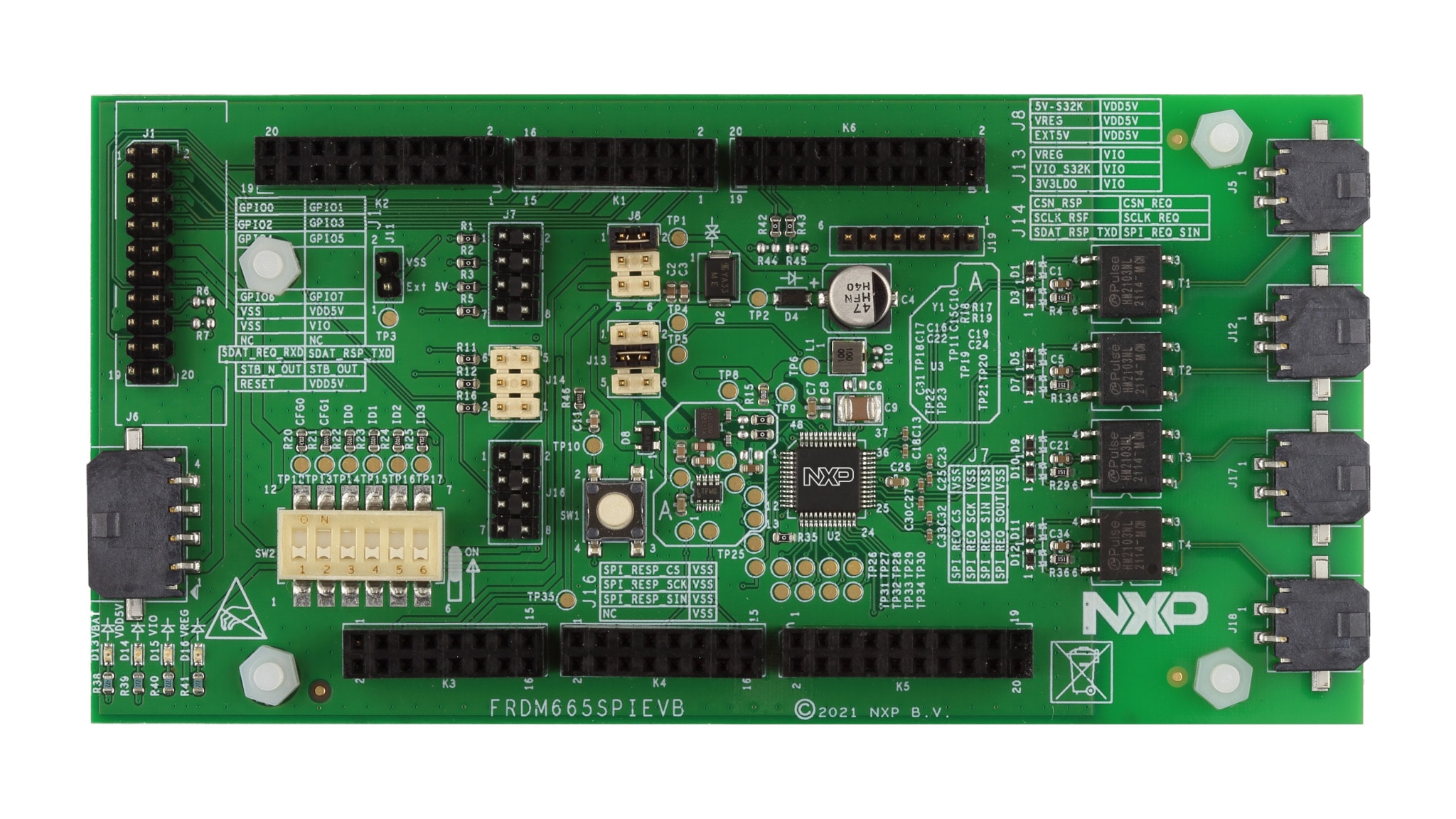

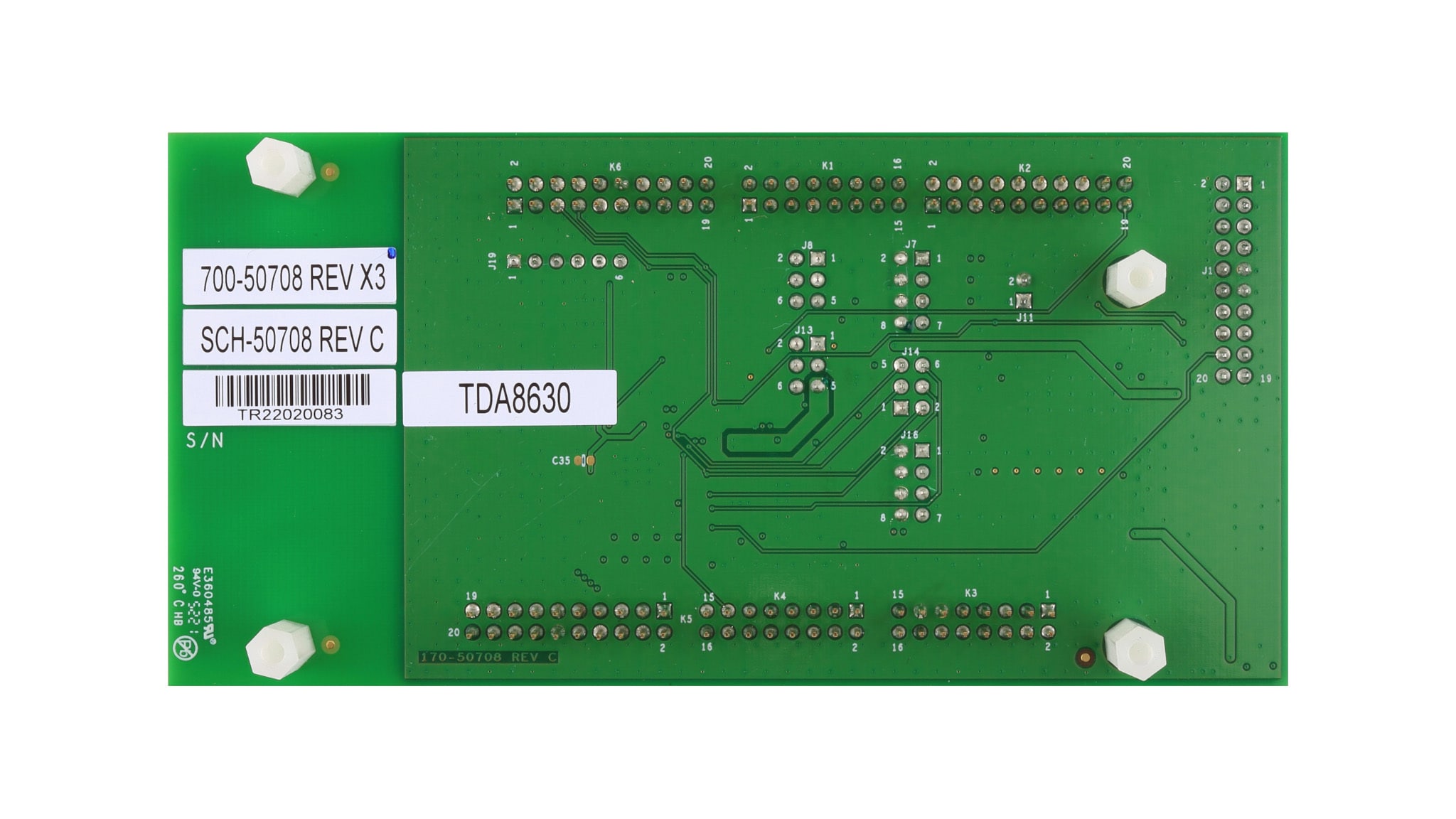

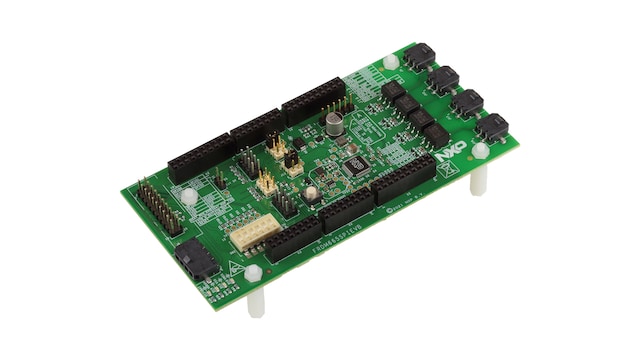

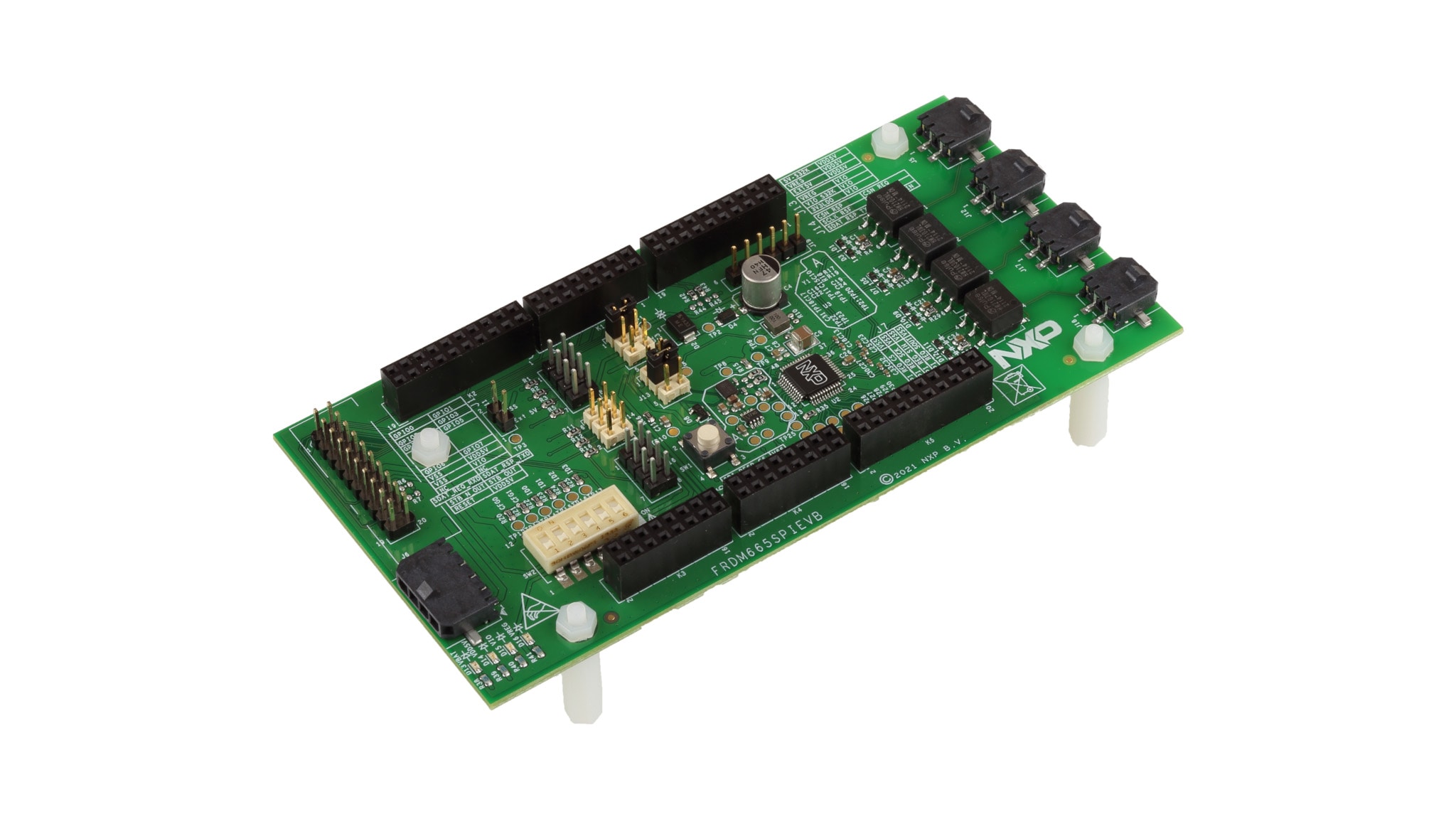

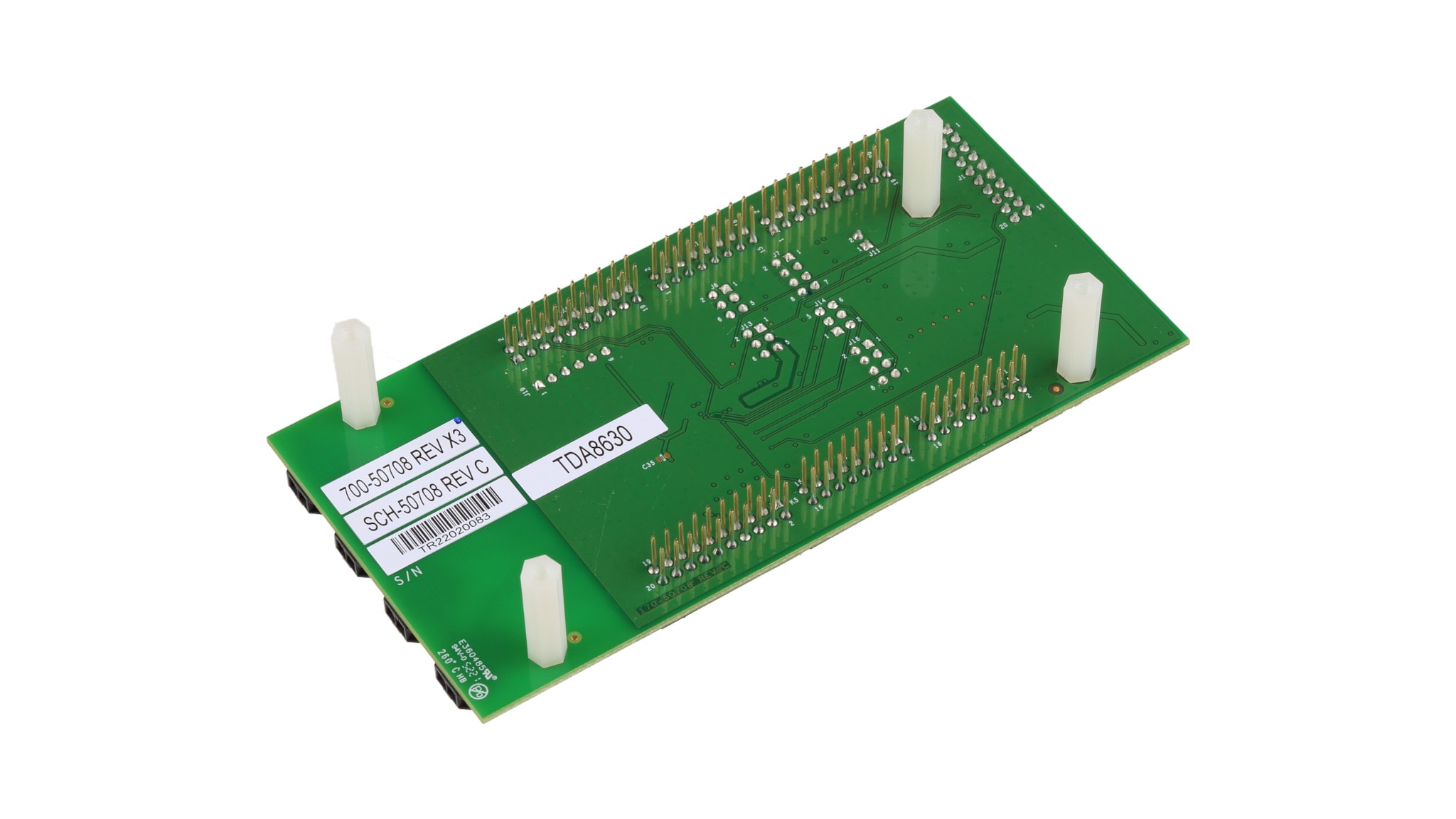

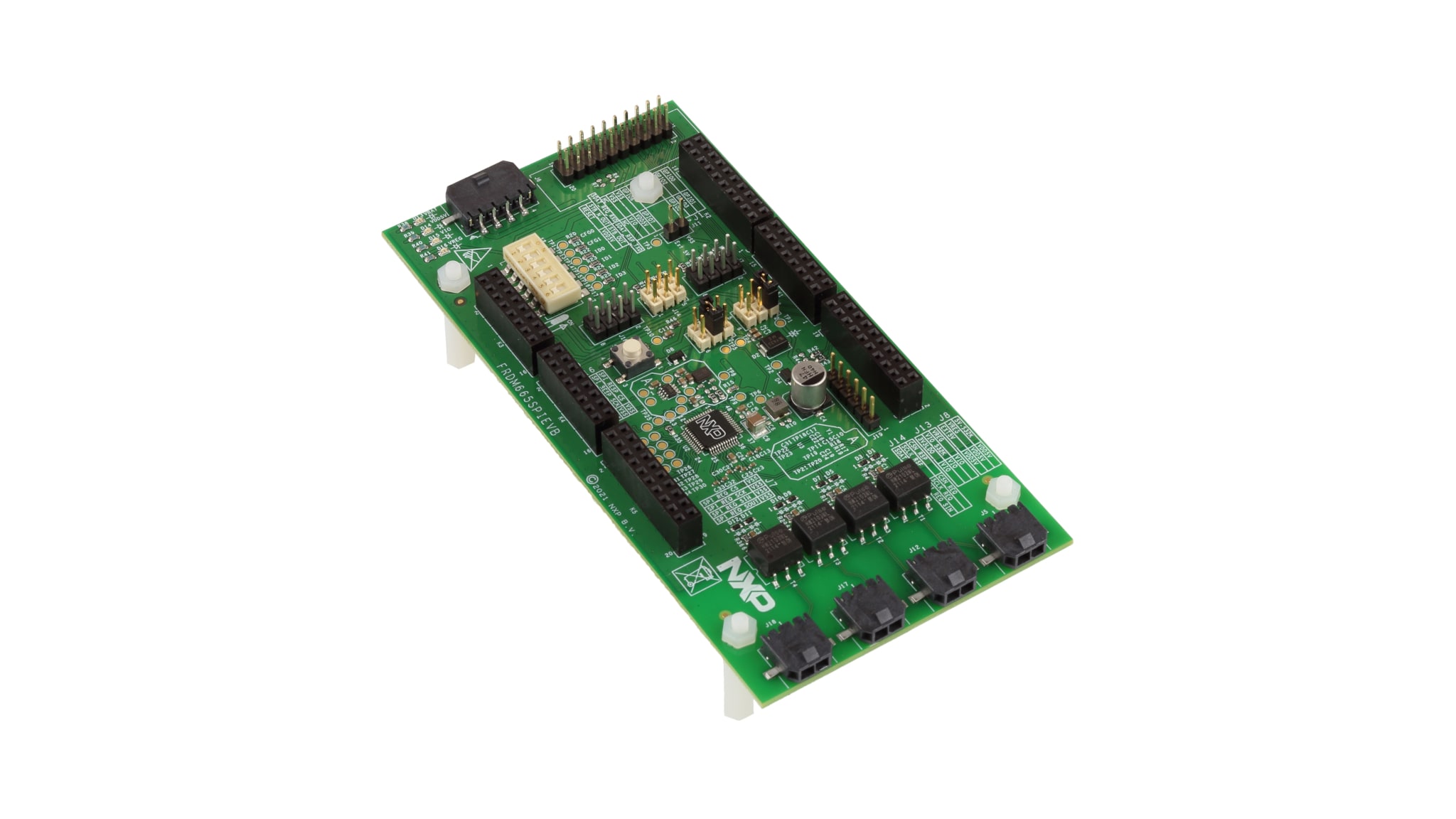

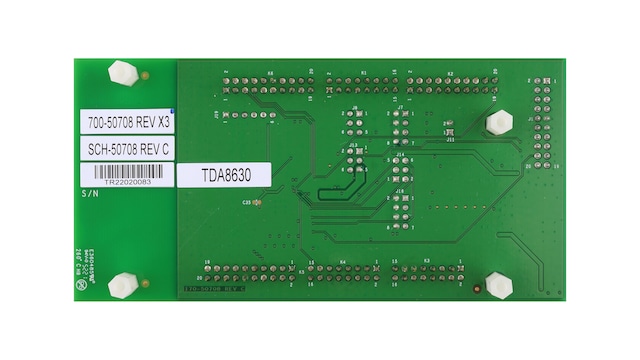

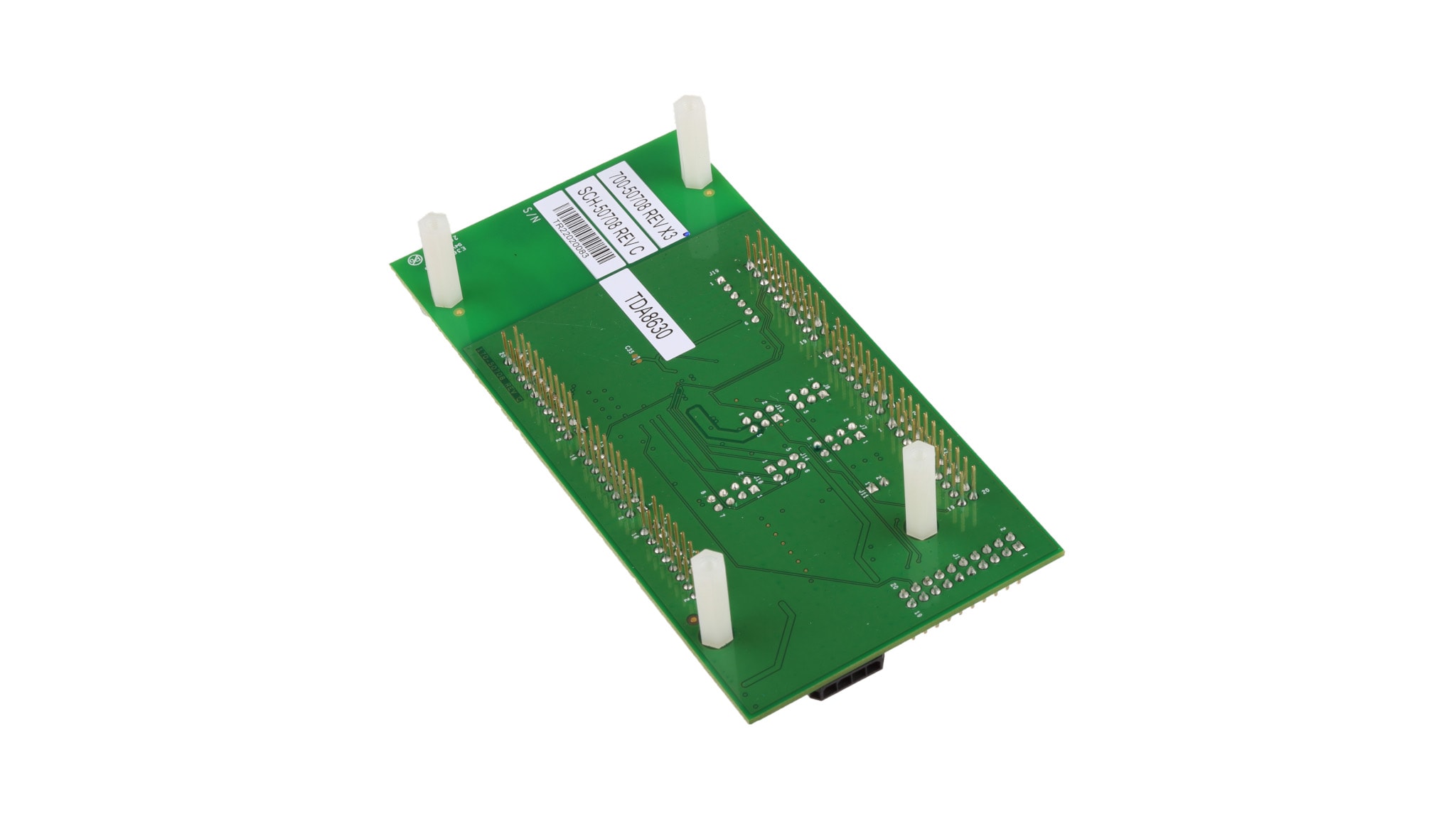

FRDM665SPIEVB

滚动图片以放大

FRDM665SPIEVB可用作硬件评估工具，支持恩智浦的MC33665A器件。MC33665A是一款网关路由器，可以将TPL消息从微控制器路由到4个不同的菊花端口。它专为汽车和工业控制应用而设计。该器件可传输TPL2和TPL3消息。FRDM665SPIEVB适用性强，可快速制作MC33665A原型，实现与MCU对接的SPI接口。

支持的器件

电源管理

电池通信IC

  • MC33665A: 通用BMS通信TPL收发器和CAN FD网关

功能

连接

  • SPI通信（10 MB/s 数据）
  • 隔离菊花链通信（2 MB/s ）
  • 20引脚接头，适用于GPIO和I²C接口
  • 与S32K344 EVB对接的接头

LED指示灯

  • VBAT
  • VDD5V
  • VREG
  • VIO

控制

  • DIP开关，用于配置CFG和ID引脚
  • 用于配置VDDIO的跳线
  • 复位开关，用于控制MC33665A

MC33665A

  • SPI与4个TPL进行通信
  • 8个GPIO引脚（2个引脚可为I²C进行配置）

购买选项

FRDM665SPIEVB-Image

点击展开

  • FRDM665SPIEVB
    正常供应

  • Evaluation Board for MC33665A with SPI and TPL Communication.

  • 带SPI的MC33665A评估板

    套件包含

    • FRDM665SPIEVB
    • 50 cm的TPL电缆
    • 电源线
  • $301.30 USD
  • 数量为 1
    • 供货情况: 待定库存
加入购物车
从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50
    正常供应

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 20
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
