未来几年,人们对移动数据的需求将会激增。全球技术情报公司ABI Research在2021年12月的新闻稿中预测,2025年全球移动数据流量将从2019年的23艾字节增涨到1331艾字节,年复合增长率高达97%,令人震惊。
无线运营商已经在5G及其持续增长方面投入巨资。5G是提高系统容量、数据吞吐量和扩大覆盖范围来满足未来需求的唯一途径。但爆炸式增长预期给市场带来了更大的压力。当今的网络运营商需要快速、高效的方式来部署5G,同时还要尽量减少对当前服务的影响,将未来的运营费用花在刀刃上。
mMIMO的重要性
大规模MIMO(mMIMO)的天线格式是网络运营商支持增加流量的一种5G技术。它是一种硬件配置,使用多个天线单元的阵列向所需方向传输多个数据流。部署mMIMO,特别与波束成形(一种有助于定向能量和减少干扰的软件技术)结合使用时,可以提高频谱效率。不仅可以实现更快连接,还能提升最终用户体验,即使人们对移动通信的需求急剧上升。
“5G部署在全球持续扩展,网络运营商需要扩大覆盖范围,同时保持应有的性能。通过在相同的封装大小中提供两倍的输出功率,恩智浦可帮助射频工程师在城市和郊区建造更小巧轻便、更易于部署且更易于隐藏的基站。”
恩智浦副总裁兼无线功率业务部大功率解决方案总经理Jim Norling
mMIMO的另一个优势是,它可以部署在4G站点上,作为对现有设备的升级。网络运营商不需耗时耗资重建站点。
现有站点性能的提升使mMIMO成为5G的关键推动因素,这意味着对mMIMO解决方案的需求将随着移动流量的需求而增加。ABI Research 12月的新闻稿也印证了这一点,它预测到2026年,mMIMO的部署将从2020年的不到200万增加到3200万。
一般来说,任何使用大于8T8R(8个发射器,8个接收器)阵列的mMIMO解决方案都可以被称为“大规模”,包括16T16R、32T32R、64T64R等解决方案。16T16R格式容量有限,主要用于农村地区的5G覆盖。在当今环境下,更多的5G部署集中在人口更稠密的地区,因此32T32R和64T64R是使用最广泛的两款格式。
64T64R与32T32R mMIMO
人口稠密城市地区的mMIMO 5G覆盖
在大幅部署5G的人口非常密集的城区环境中(如高层公寓楼和市中心),64T64R mMIMO格式是首选。因为64T64的输出功率高、容量潜力大,覆盖范围和频谱效率的潜在增益更高。
64T64R技术代表了前沿的潜在增益上限。解决方案的提升在能耗、尺寸和重量方面都需要付出高昂的代价,比平均花费高20%。随着技术的进步和软件的改进,能效和产量都在不断提高,价格也可能随着时间的推移而下降。
一旦离开市中心,在人口密度较低、楼层较低的地区,32T32R则是更主流的解决方案。它比64T64R更便宜小巧,但输出功率相似。
网络运营商将使用混合的mMIMO配置来实现目标。随着用户的增加和其数据使用量的增加,大多数网络运营商的目标是增加容量,但控制总投资。在需要最大容量和覆盖范围的人口稠密地区,64T64R仍将是优选。但在人口密度较低的市区和郊区,用户可以凑合使用较低的容量和覆盖范围,将以使用32T32R为主。
寻找更环保的选择
就投资成本而言,部署mMIMO吸引力较高。mMIMO可重用现有基站,利用已经内置到4G中的多频段功能,是扩大覆盖范围、提供更快的服务和增加用户的便捷方式。
与此同时,耗电始终是个问题。有了mMMIMO,每传输一个字节数据所需的电量就会下降,因为一次发送的数据更多,但基站本身消耗的电量更多。总体而言,在相同的覆盖范围内,5G基站的平均能耗是4G基站的三倍。能耗的增加会提高运营成本,并对气候变化产生负面影响。
寻求更环保的方案意味着mMIMO芯片组要比之前的产品更小、更轻、更节能。半导体厂商正在努力优化硬件,并使用先进的算法来提高mMIMO性能。其中包括优化波束成形技术、更好地利用权重因子,并调整发射信号的水平和垂直传播。这是因为干扰更少,频谱效率更高,更容易在特定区域支持大量用户。
人工智能也可以发挥作用。人工智能算法可以在流量较小时关闭网络中的各种元件,然后在流量增加时重新启用。对于不同级别的流量,人工智能也可以用来监控消费者的体验,并在能耗和网络性能之间找到最佳平衡。此外,人工智能继续收集数据,让算法更准确地预测数据流量,实现更高的能效。
恩智浦的方案
恩智浦了解提供mMIMO不仅仅是增加天线数量。它还需要最高水平的设计专业知识、工艺技巧和部署经验。作为移动通信技术的长期领先者,我们将数十年的研发和实操经验用于mMIMO产品组合。
最近,我们推出了新系列射频功率分立式32T32R解决方案,现在提供支持32T32R和64T64R操作的产品组合。32T32R解决方案与64T64R解决方案采用相同大小的封装,可提供两倍的功率,并将覆盖范围扩展到超高密度的城区以外。与64T64R解决方案相比,32T32R解决方案将5G迁移到人口密度较低的城区和郊区,覆盖范围更广。5G射频更小、更轻,便于在城区和郊区部署。

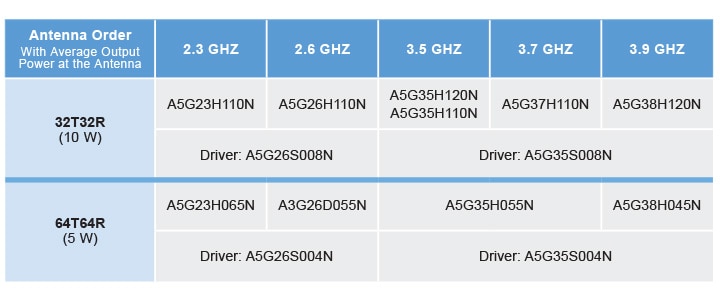

表1:32T32R和64T64R产品组合功能
恩智浦在自有的高度线性化氮化镓(GaN)制造工厂中生产5G mMIMO系统来提高效率。优化的GaN工艺提高了集成度,实现了更紧凑的设计。在大多数情况下,GaN在同一个封装中提供的功率是原来的两倍,从而使5G射频产品体积更小、重量更轻,更易于部署。
恩智浦mMIMO解决方案以及一体化的模块提供设计灵活性,并满足快速上市要求。
恩智浦的5G接入边缘技术产品组合
恩智浦拥有强大的技术产品组合,从天线到处理器,可以用于加速部署。我们为基础设施、工业和汽车应用提供优化的性能和安全性。我们的产品组合不仅包括Airfast射频功率解决方案系列,还包括Layerscape系列多核处理器,适用于无线数据链路、固定无线接入和小型基站设备。
采取下一步行动
了解有关DMS的更多信息,并探索我们最新的mMIMO分立式产品以及评估板。
产品系列详情

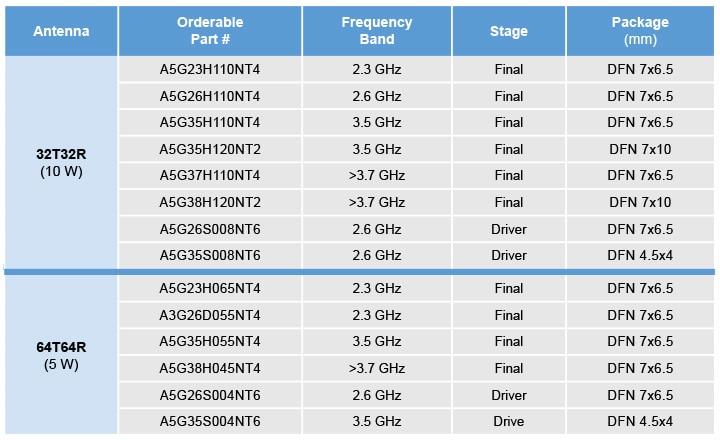

表2:恩智浦最新的5G mMIMO分立式产品

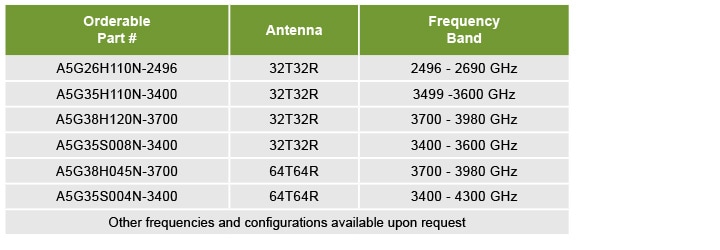

表3:恩智浦最新的5G mMIMO评估板产品
此外,欢迎访问恩智浦5G站点,了解我们如何改进mMIMO并增强下一代移动通信网络。
