5GHz-7GHz Wi-Fi® 6E/Wi-Fi 7前端IC

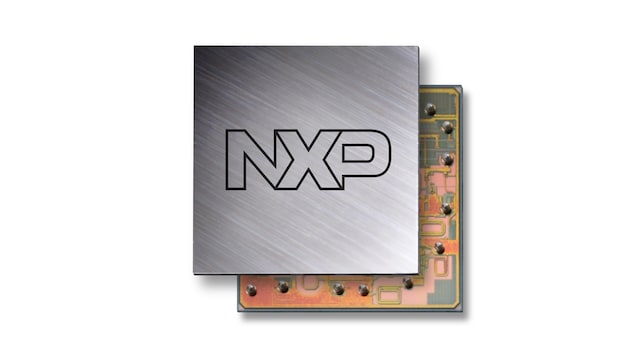

WLAN7201CC是一款单片射频前端IC，可用作带有铜柱凸点的倒装芯片。
WLAN7201CC专为 Wi-Fi 6E和Wi-Fi 7应用而设计。它包括带定向耦合器的功率放大器、低噪声接收放大器（LNA）和单极双掷（SPDT）开关。WLAN7201CC还包括用于发送和接收通道的共存滤波器。
该器件与50Ω匹配，并集成了谐波和带外滤波，可最大程度地减少应用的布局面积。
注：为了防止铜柱产品出现可靠性问题，必须根据材料供应商提供的规格选择氯化物含量低于20ppm的模塑底部填充材料（MUF）。
产品详情
特性
- 全集成Wi-Fi 6E和Wi-Fi 7射频前端IC，具有高线性度和低功耗模式
- 5G EVMdyn=-44dB，802.11ax/11be，Po=14.5dBm
- 6G EVMdyn=-44dB，802.11ax，Po=14.5dBm
- 6G EVMdyn=-46dB，802.11be，Po=14.5dBm
- 全频段5.150GHz至7.125GHz
- 高能效
- 适用于所有VCC和控制引脚的集成射频去耦电容
- 无需外部匹配组件，除天线端口（片上ESD线圈）外，无需直流射频端口
- 每频段有5种Tx操作模式，可灵活适应能效
- 两个Rx操作模式，实现LNA模式和旁路模式之间的增益步进
- IO电平支持1.2V和1.8V逻辑接口
- 对所有引脚提供ESD保护
- 人体模型（HBM）符合ANSI/ESDA/JEDEC标准JS-001，电压超过2kV
- 充电设备模型（CDM）符合ANSI/ESDA/JEDEC标准JS-002，电压超过500V
