A2T21H450W19S
2110-2200 MHz,89 W平均值,30 V Airfast
®
LDMOS射频功率晶体管
A2T21H450W19S
存档
接收通知
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

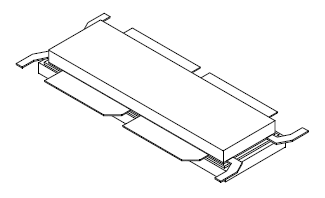

NI-1230S-4S4S Package Image
A2T21H450W19SR6 89 W非对称Doherty LDMOS射频功率晶体管面向需要极高瞬时带宽的2110到2200 MHz移动通信基站应用。
数据手册
产品详情
选择区域:
RF Performance Table
RF Performance Table
2100 MHz
典型Doherty单载波W-CDMA性能:V
DD
= 30 Vdc, I
DQA
= 800 mA,V
GSB
= 0.7 Vdc,平均输出功率 = 89 W,输入信号PAR = 9.9 dB @ 0.01% CCDF。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
2110 MHz
15.7
46.1
8.0
–31.4
2145 MHz
15.7
46.2
8.0
–33.9
2180 MHz
15.7
45.9
7.8
–36.1
2200 MHz
15.6
45.4
7.8
–35.6
文档
快速参考恩智浦
文档类别
.
恩智浦 (1)
筛选条件
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - A2T21H450W19S 2110-2220 MHz, 89 W Avg, 30 V Data Sheet
PDF
版本 0
Sep 21, 2016
420.8 KB
A2T21H450W19S
English
