S32R274RRUEVB快速入门

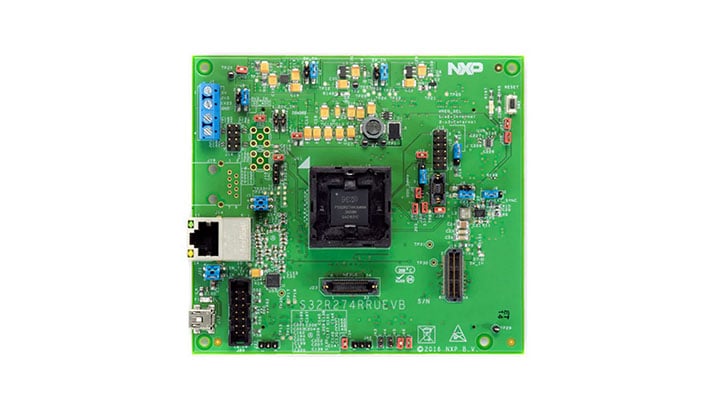

S32R274RRUEVB是恩智浦的S32R274雷达MCU的主要评估平台。此评估板将与MPC57xxMB主板和雷达收发器(如TEF810)配对。本页将向您介绍S32R274RRUEVB的开箱即用体验，并展示一些雷达应用(即将推出！)。S32R274RRUEVB快速入门您可以观看短片中的演示，也可以按照下列详细步骤进行操作。
1.1 为电路板提供动力

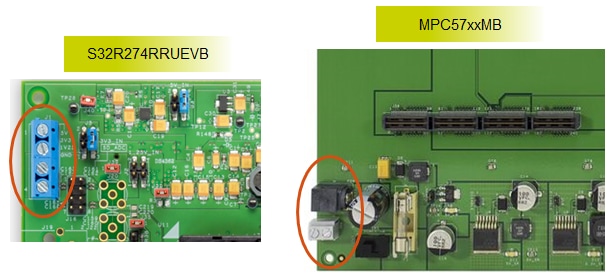

S32R274RRUEVB支持两个电源选项：通过EVB电源终端或通过MPC57xxMB。EVB电源终端要求5V、3.3V和1.25V端口采用适当的电压。这可以很容易地通过直流电压生成器产生。第二个选项通过主板产生，只需要一个带圆柱形连接器的12V电源。MPC57xxMB的各种电压调节器将从该输入产生5V、3.3V和1.25V的电源，并为MPC57xxMB和S32R274RRUEVB供电。交付的S32R274RRUEVB配置了第二个选项。要从S32R274RRUEVB终端供电，必须将跳线器J2、J3、J4、J5和J7切换到1-2位置，以便板载电压调节器从S32R274RRUEVB而不是从MPC57xxMB获得电源。
1.2 构建开箱即用的演示设置

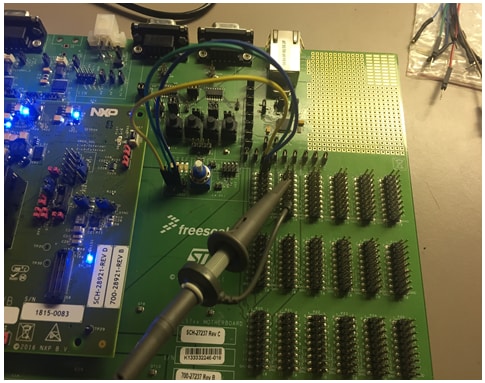

S32R274RRUEVB带预安装演示。它需要MPC57xxMB。将CLKOUT引脚(P9.7)连接到oscilloscope。并将以下GPIO连接到LED：P8.1连接到LED P7.1，P8.2连接到LED P7.2，P8.3连接到LED P7.3。
1.3 运行开箱即用的演示

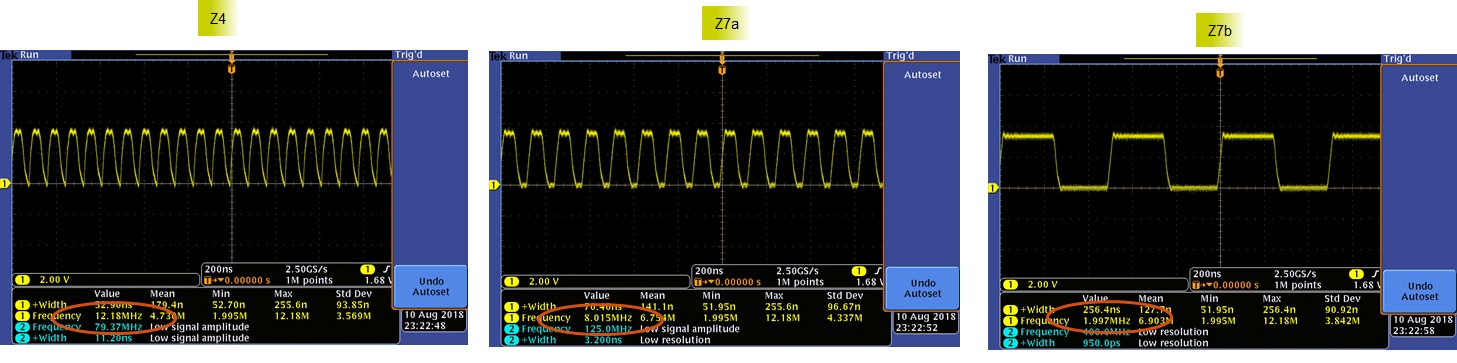

在本演示中，S32R274的3个内核将轮流控制CLKOUT引脚。将时钟源配置为不同的频率，每个内核从CLKOUT引脚驱动不同的时钟源输出。你会看到示波器波形的相应变化。
CLKOUT的控制以循环的方式每5秒从一个内核传到另一个内核。此开关使用PIT(周期性中断定时器)计时。每个内核还将驱动不同的LED。通过上述硬件设置，Core Z4将切换LED P7.1，Core Z7a将切换LED P7.2；Core Z7b将切换LED P7.3。
选择开发路径：
了解如何安装和运行S32R274示例代码
2.1 下载S32R274快速入门资源包，快速开始设计
下载快速入门指南和示例软件来启动您的设计。
2.2 安装工具链
恩智浦提供名为S32 Design Studio (S32DS)的免费工具链。S32 Design Studio是一个基于 Eclipse 的 IDE，提供全面的软件编写和调试功能。它包括一个基于Processor Expert的SDK、各种其他库，并支持多个调试器，包括GDB和Lauterbach。
运行简单的示例代码，了解如何在S32 Design Studio IDE for Power Architecture中创建项目以及如何创建自己的代码。
3.1 连接调试器

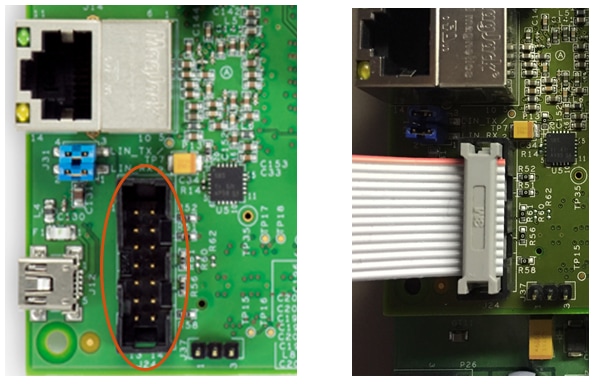

S32R274RRUEVB通过JTAG接口进行调试。按照图示的方向，将 JTAG 连接器插入 JTAG 端口。恩智浦推荐使用 P&E Micro USB Multilink 或 Lauterbach。
3.2 创建、编译并调试您的应用
快速入门资源包中的软件集成指南 (SWIG) 提供如何创建、编译和调试项目的简单的分步说明。或者，您可以从以下链接中下载SWIG。
3.3 创建、编译并调试您的应用
为了您的方便，我们将示例代码集成到S32 Design Studio for Power Architecture中或者，可以在快速入门资源包中找到它们。此外，软件集成指南 (SWIG) 提供‘’如何使用“的逐步说明。
Tera Term教程
Tera Term是一款广受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验并且停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪。
PuTTY教程
PuTTY是一款广受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台的虚拟串行端口中发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”，打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
