S32K14W-Q064评估板快速入门

上次修改时间： 2021-09-16 11:43:52支持 S32K14W-Q064通用评估板

本文档内容

1
开箱即用
2
获取软件
3
连接
4
构建、运行

购买 S32K14W-Q064通用评估板

本文档内容

1. 开箱即用

您可以观看视频或按照以下分步指南设置S32K14WEVB-Q064评估板：

Video Player is loading.

Current Time 0:00

Duration 0:00

Loaded: 0%

Stream Type LIVE

Remaining Time 0:00

1.1 评估板介绍

图1.S32K14W-Q064板

标记为完成:1.1 评估板介绍

1.2 头/引脚输出介绍

S32K144WEVB-GS-IMG-SPECS-TABLE_1

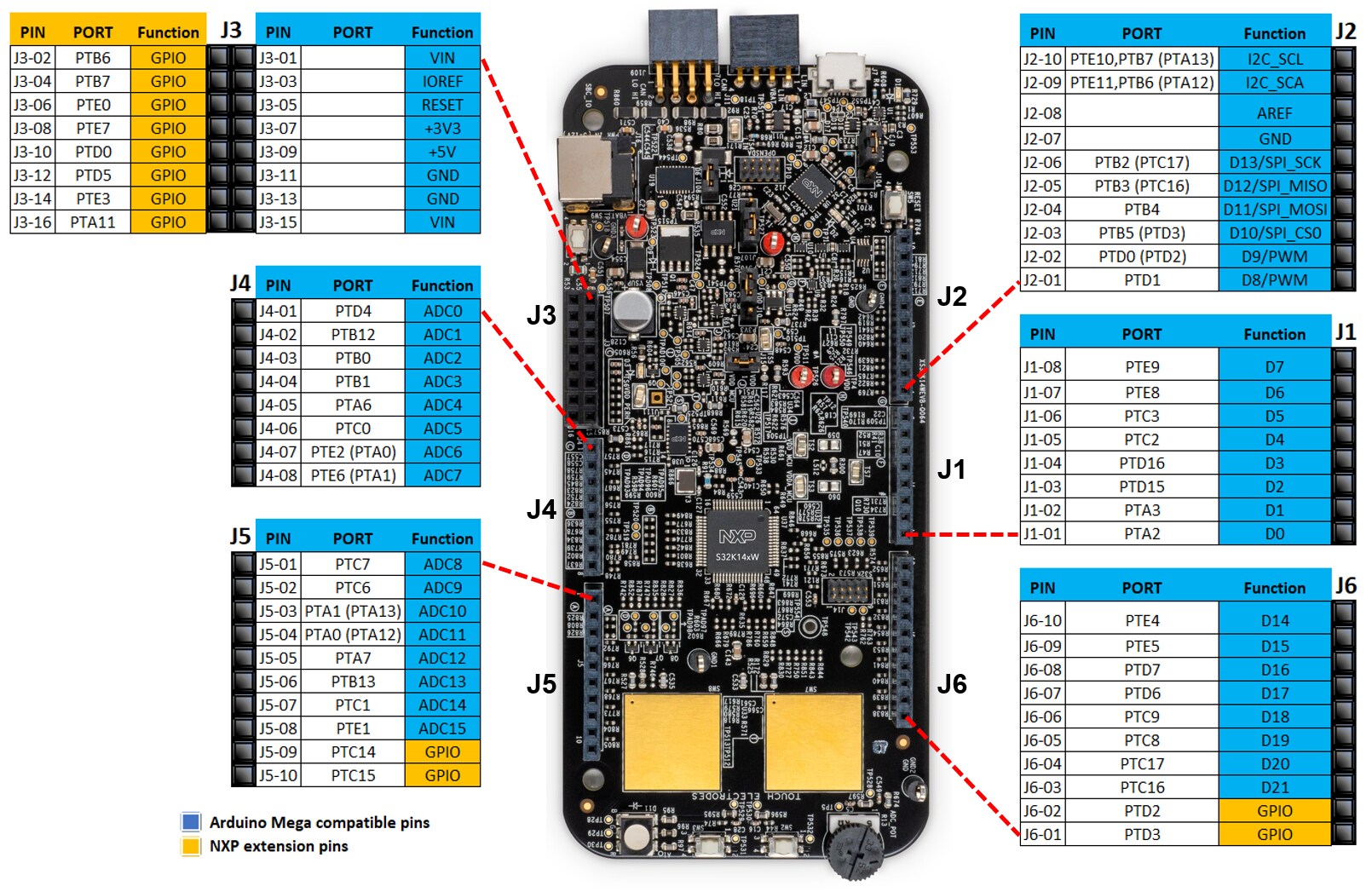

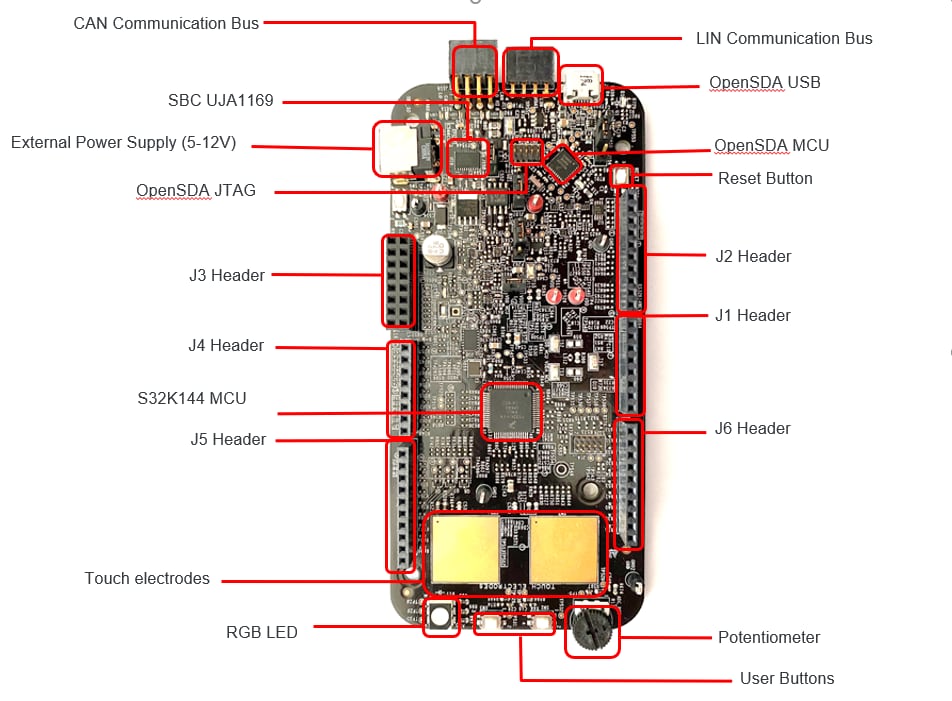

图2.S32K14W-Q064头/引脚输出

标记为完成:1.2 头/引脚输出介绍

下一页获取软件

2. 获取软件

2.1 获取集成开发环境(IDE)

使用S32 Design Studio for the S32 Platform时，S32K14WEVB-Q064的性能更佳。

注：查看S32 Design Studio页面获取最新版本。

下载S32 DESIGN STUDIO IDE

标记为完成:2.1 获取集成开发环境(IDE)

2.2 安装S32K1驱动

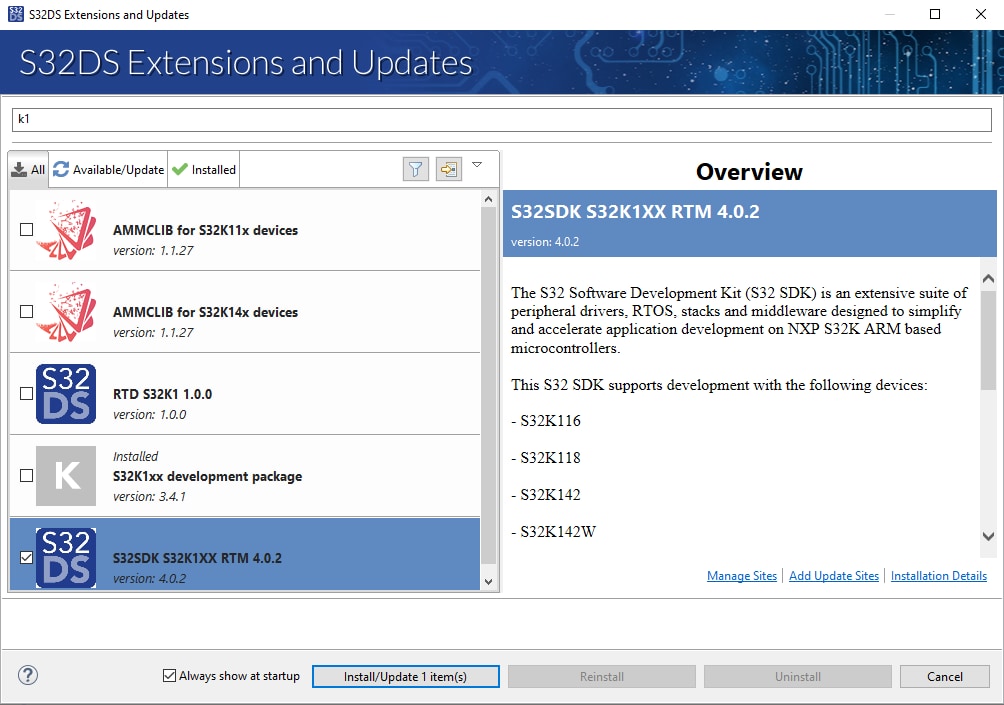

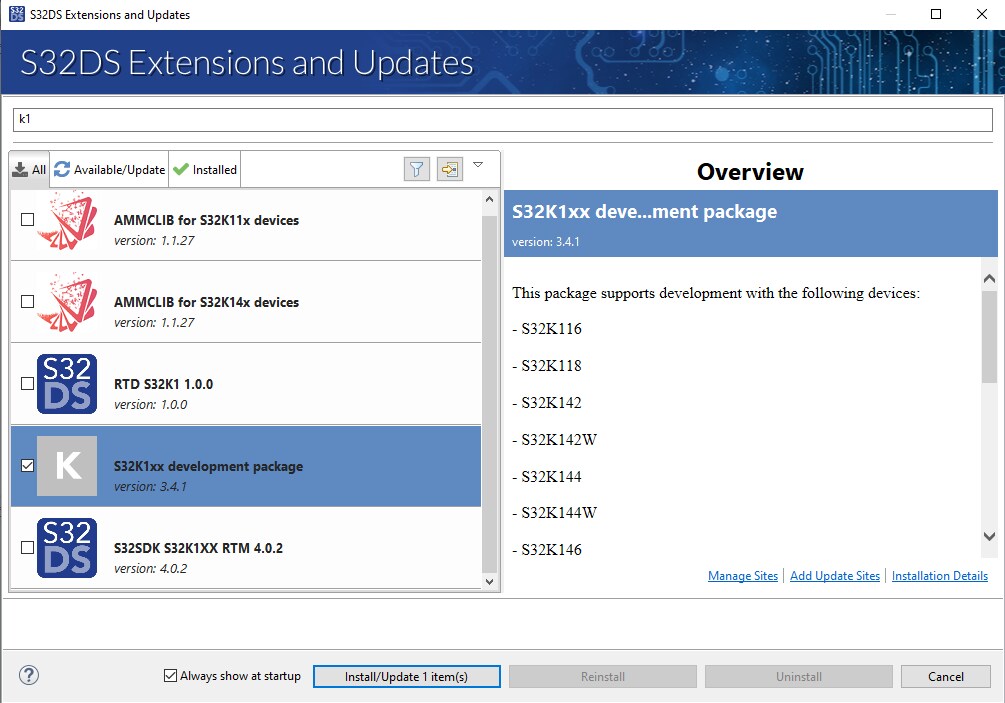

运行S32 Design Studio，进入菜单->帮助->S32DS扩展和更新。

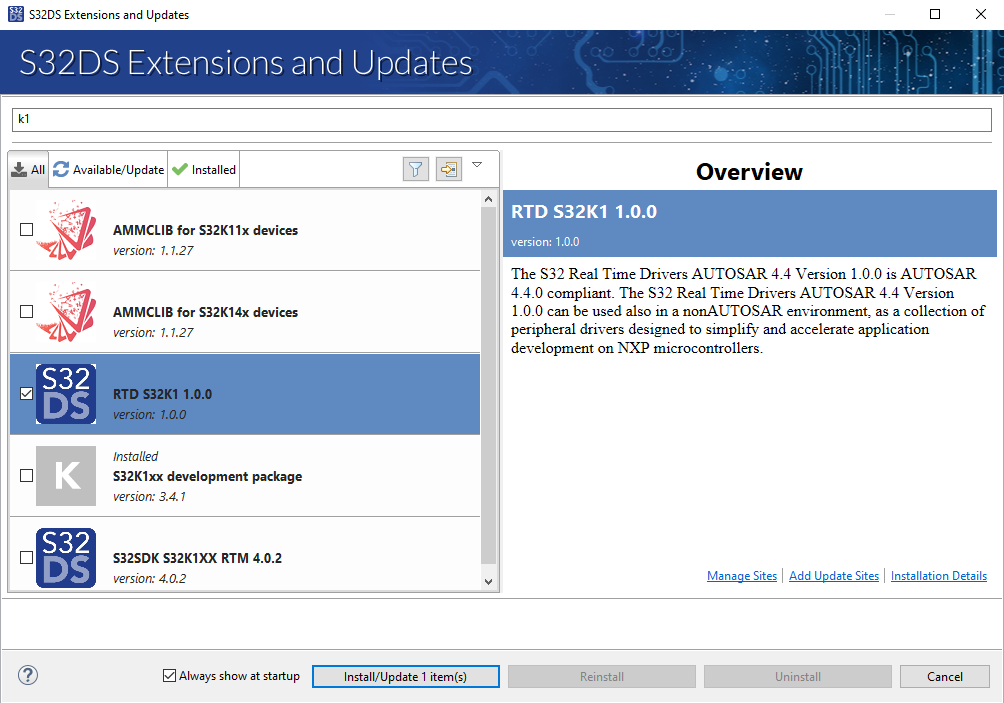

安装S32K1xx开发包，并使用SDK或RTD驱动程序继续安装。

标记为完成:2.2 安装S32K1驱动

2.3 获取运行时调试工具

S32K14EVB-Q064评估板在使用FreeMASTER工具进行运行时调试时性能更佳。

也可以下载并安装FreeMASTER通信驱动程序(源代码已经包含在示例项目中)。

下载FREEMASTER工具——链接

标记为完成:2.3 获取运行时调试工具

前页开箱即用

下一页连接

3. 连接

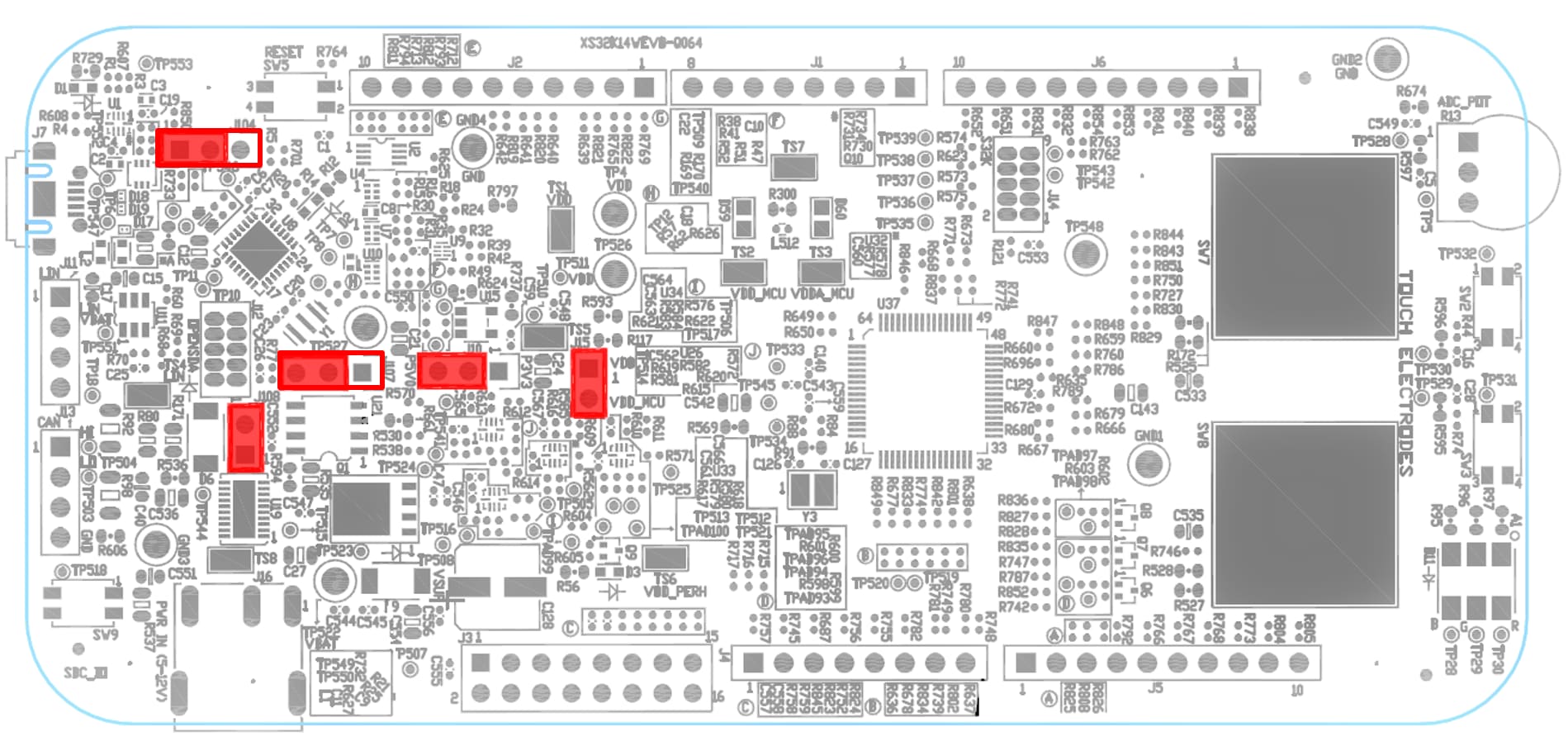

3.1 设置S32K14WEVB-Q064评估板中的跳线

跳线	配置	说明
`J10`	2-3	MCU电压[5V]
`J15`	已关闭	MCU电流测量引脚
`J104`	1-2	RESET按钮[绕过MCU]
`J107`	2-3	电源[USB]
`J108`	已关闭	LIN模式[主机]

标记为完成:3.1 设置S32K14WEVB-Q064评估板中的跳线

3.2 连接调试器线缆

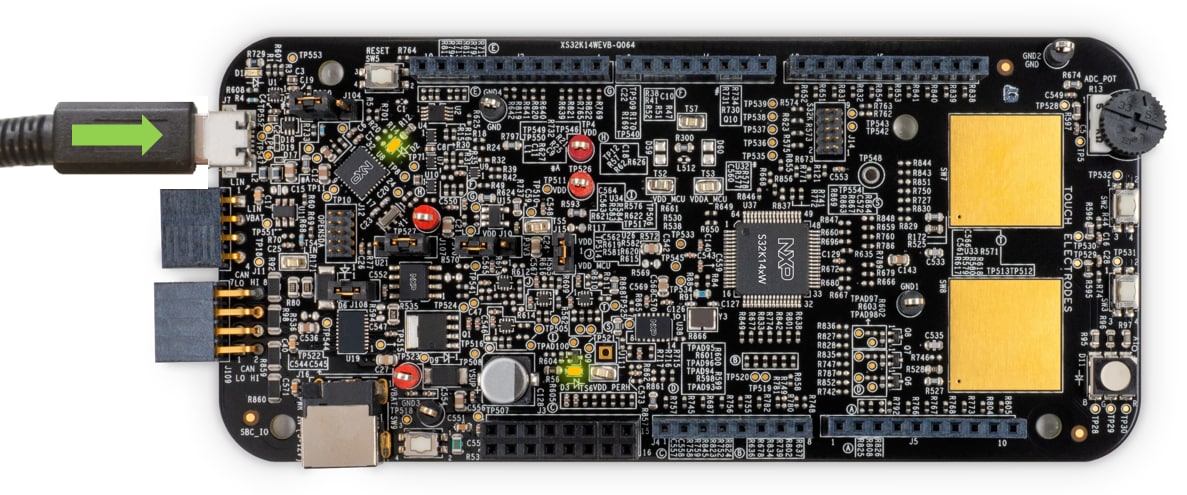

使用Micro USB电缆将S32K14WEVB-Q064板连接到PC。

注：允许PC根据需要自动配置USB驱动程序。

标记为完成:3.2 连接调试器线缆

3.3 使用开箱即用的演示软件测试板

Video Player is loading.

Current Time 0:00

Duration 0:00

Loaded: 0%

Stream Type LIVE

Remaining Time 0:00

标记为完成:3.3 使用开箱即用的演示软件测试板

前页获取软件

下一页构建、运行

4. 构建、运行

4.1 从示例创建S32DS项目

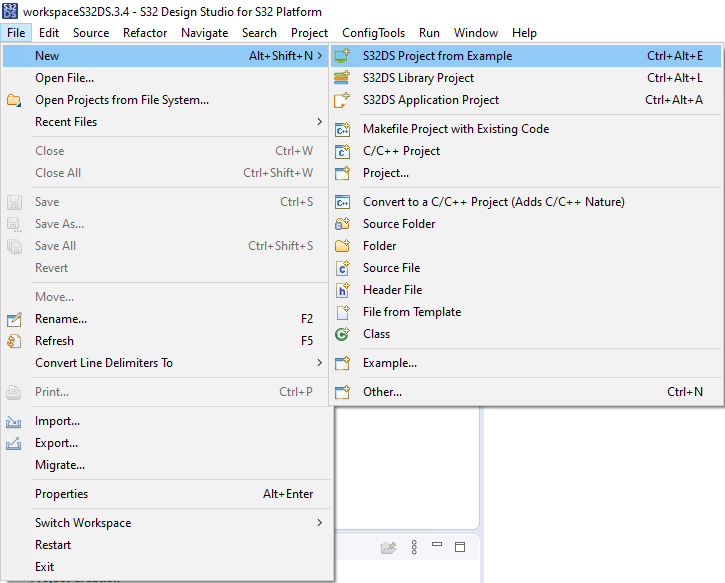

打开S32DS，并从菜单中转到File>New>S32DS Project from Example

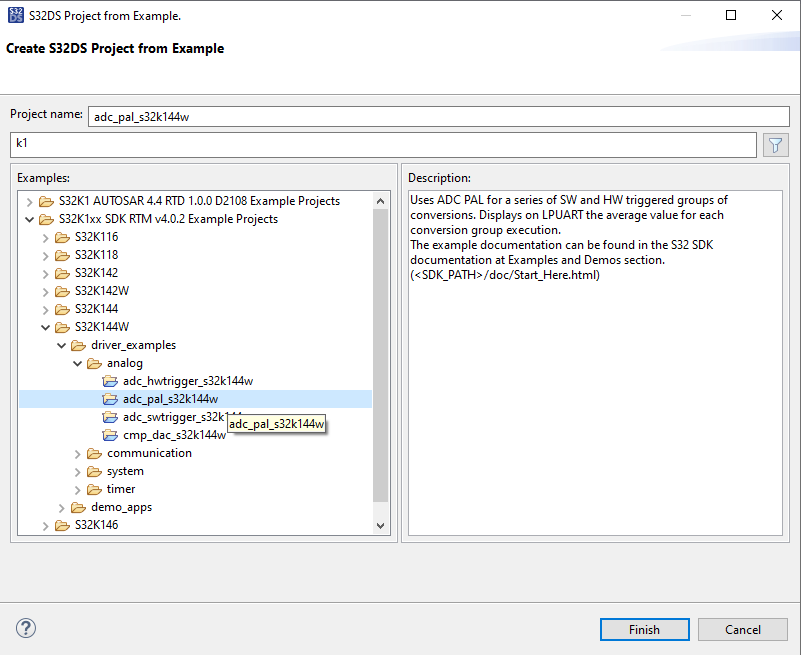

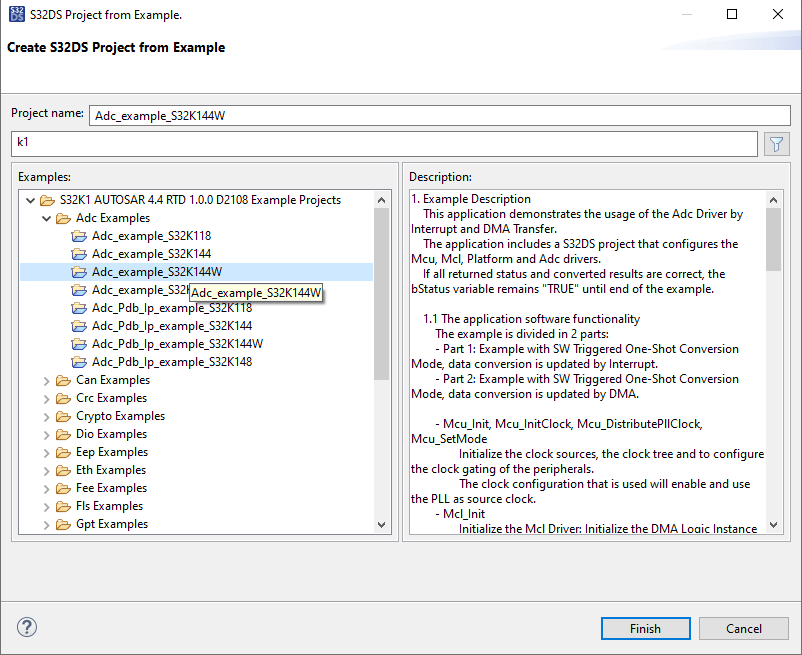

例如，从SDK或RTD中选择示例ADC项目

标记为完成:4.1 从示例创建S32DS项目

4.2 配置和构建项目

SDK项目可以通过“Build button”直接构建

而RTD项目需要生成配置。双击mex文件打开Configuration Tool(配置工具)，点击Update Code(更新代码)按钮生成配置文件。

注：可以使用右上角的按钮将透视图更改回C/C++视图。

完成代码/配置修改后，点击Build(构建)按钮。

标记为完成:4.2 配置和构建项目

4.3 将代码加载到MCU

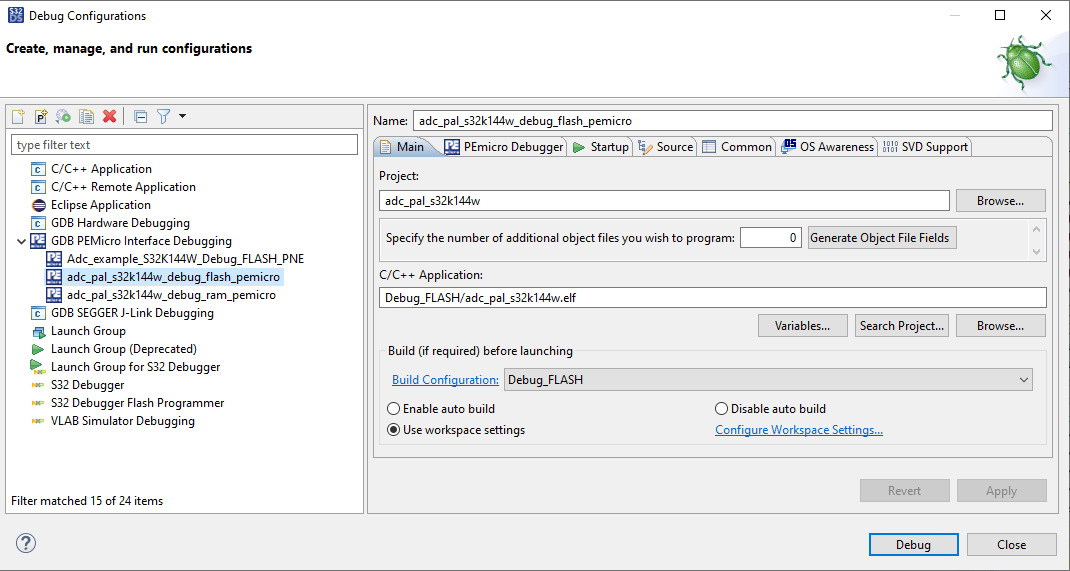

在S32 Design Studio菜单中，点击运行(Run )→Debug Configuration(调试配置)，并选择合适的预定义调试配置，然后点击Debug(调试)，开始将构建的代码加载到MCU中。

注：图中显示了SDK和RTD ADC示例的调试配置，供您参考。

标记为完成:4.3 将代码加载到MCU

4.4 调试代码

S32DS将切换到调试视图，可以使用调试按钮/按键来浏览示例代码。

标记为完成:4.4 调试代码

前页连接

下一页Project and Tutorials: OpenSDA介绍

OpenSDA介绍

OpenSDA是一种开放标准串行调试适配器，它桥接USB主机和嵌入式目标处理器之间的串行调试通信。OpenSDA软件包括驻留在闪存中的USB大容量存储设备(MSD)引导加载程序和一系列OpenSDA应用。

S32K14WEVB-Q064预安装了MSD闪存编程器OpenSDA应用。

按照说明运行OpenSDA引导加载程序，更新或更改安装的OpenSDA应用。

进入OpenSDA引导加载程序模式加载OpenSDA应用

如已连接USB线缆，则将其拔下
将J104设置到2-3位置。
按住Reset (SW5)
将USB线(不含)分别连接到USB主机和OpenSDA USB接头(标记为“SDA”)。
释放Reset

主机文件系统中应能够看到可删除的驱动，卷标为BOOTLOADER。现在处于OpenSDA引导加载程序模式。

注：遵从“加载OpenSDA应用”说明，将S32K14WEVB-Q064上的MSD闪存编程器更新到最新版本。

在OpenSDA引导加载程序模式下，双击引导加载程序驱动程序中的SDA_INFO.HTML。通过Web浏览器可打开包含已安装应用名称和版本的OpenSDA主页。还可以从SDA_INFO.HTML直接读取该信息的文本。
找到OpenSDA应用。
复制粘贴MSD闪存编程器应用或将其拖放到启动加载程序驱动程序。
拔下USB线缆并再次将其连接。新的OpenSDA应用现在可运行，并且S32K14WEVB-Q064驱动器在主机文件系统中可见。

现在运行最新版MSD闪存编程器。使用相同的流程，加载其它OpenSDA应用。

MSD闪存编程器是一个复合USB应用，它提供了一个虚拟串行端口，可轻松便捷地将应用烧写到S32K1 MCU中。它模拟FAT16文件系统，在主机文件系统中显示为卷标为S32K14WEVB-Q064的可移动驱动器。复制到驱动器的原始二进制文件和摩托罗拉S-record文件被直接烧写到S32K1的闪存中并自动执行。虚拟串行端口枚举为可用标准串行终端应用打开的标准串行端口设备。
