RDDRONE-T1ADAPT 评估板快速入门
本页将帮助您了解RDDRONE-T1ADAPT评估板。
跳转至
快速入门
恩智浦的模拟产品开发板为恩智浦产品评估提供了一个易用平台。该板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成RDDRONET1ADAPT评估板的设置和使用。

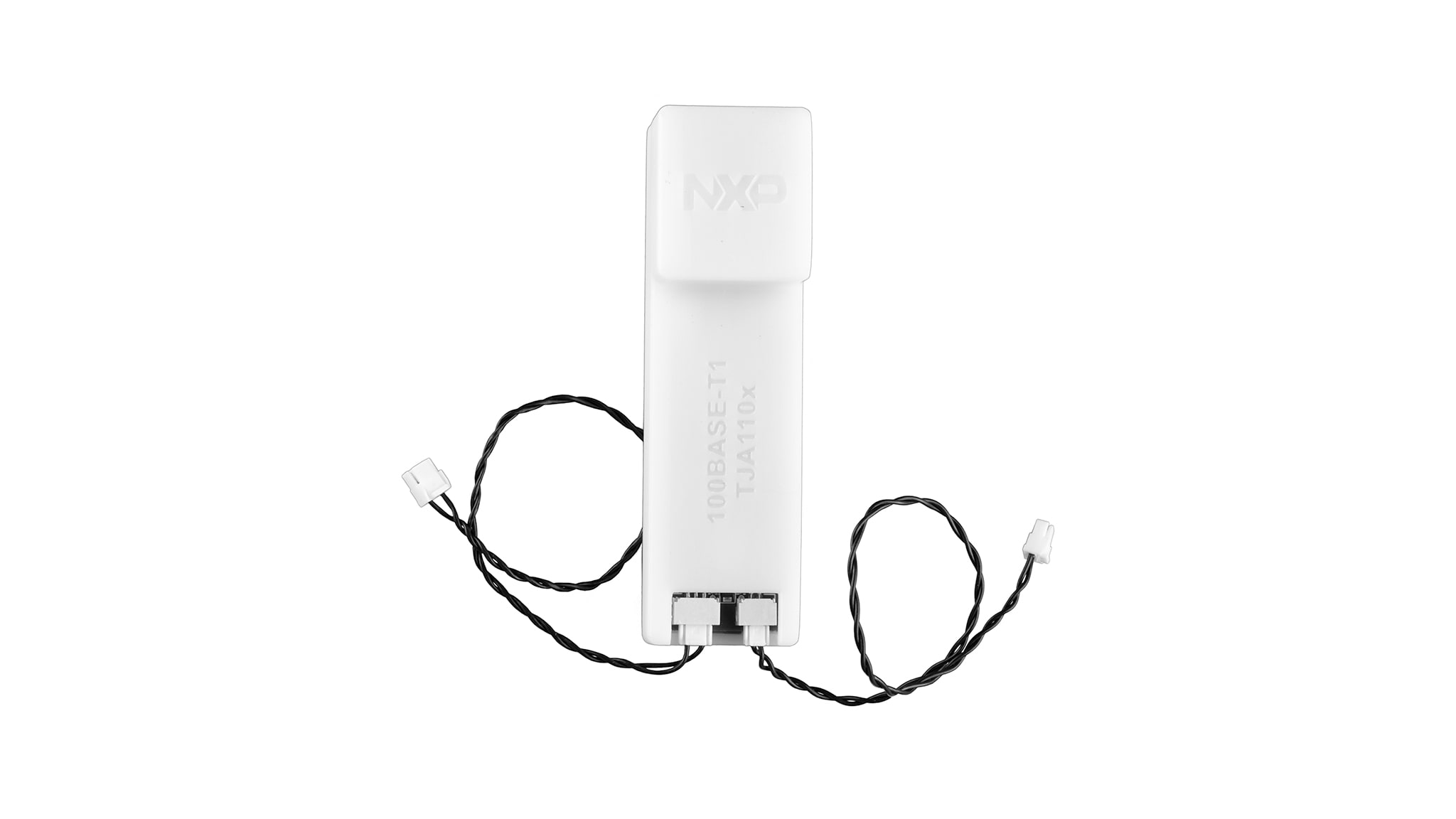

1.1 套件内含物/装箱单
RDDRONE-T1ADAPT内含物包括：
- 组装和测试的媒体转换器
- 1个 2 线制T1 以太网电缆，带 JST-GH 连接器
- 1个3引脚（2 线制）电源线，带 JST-GH 连接器
- 快速入门指南
1.2 其他硬件
T1ADAPT 媒体转换器正常运转需要通过 USB 或 3引脚输入连接器供5.0 V 电，并且已连接以太网接口。T1电缆的极性会自动检测并自动修正。
1.3 软件
该板已预编程，并设计为即插即用操作。nxp.com上提供了二进制文件，源代码可根据要求获取。
1.4 用户手册
有关推荐组件和板配置的更多详细信息，请参见UM11602, RDDRONE-T1ADAPT评估板。
硬件介绍
2.1 板特性
- 即插即用操作
- 在100BASE-T1和100BASE-TX以太网之间转换
- DroneCode JST-GH连接器或引脚头
- 支持简单的连接器方案
2.2 板说明
RDDRONE-T1ADAPT以太网适配器板是汽车100BASE-T1以太网的评估平台。它可用于将标准 100BASE-TX 以太网设备（如 PC 或单板计算机）连接到具有 T1 以太网接口的外围设备。两块RDDRONE-T1ADAPT板可用于通过T1网络将两个标准以太网设备连接在一起。
如果用户想要修改配置，可按要求提供软件源代码。但是，该板是为即插即用而设计的，无需额外的软件。

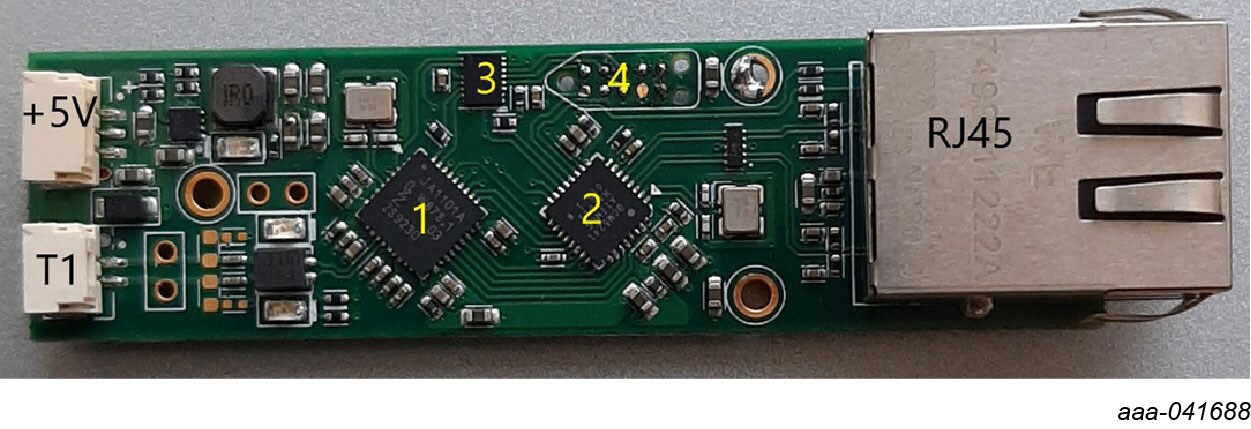

2.3 板组件
RDDRONE-T1ADAPT 评估板概述
| 标签 | 名称 | 说明 |
|---|---|---|
| 1 | TJA1101 | 恩智浦半导体公司的TJA1101 100BAE-T1车载以太网PHY产品用于支持媒体转换器的T1端 |
| 2 | 100BASE-TX PHY | 第三方10/100BASE-TX以太网PHY产品支持媒体转换器的标准以太网侧 |
| 3 | LPC812 | Arm Cortex-M0 micro用于配置两个背靠背PHY并控制TJA1101的主/从切换 |
| 4 | 调试接头 | 此调试接口可用于对设备进行编程。由于板上未安装物理连接器，因此可以使用TC2050-ID-NL等电缆通过调试接口与板对接。 |
配置硬件
RDDRONE-T1ADAPT板，用于对接标准100BASETX以太网和2线制汽车以太网，以评估T1的性能。多种配置可选。
3.1 评估两个 100BASE-TX 设备之间的 T1
一对RDDRONE-T1板，用于通过2线制T1网络将两台带有 RJ45 连接器的标准PC连接在一起。适配器通过T1相互通信，电源由PC通过USB电缆提供。
3.2评估TX和T1设备之间的通信
RDDRONE-T1ADAPT用于将PC或单板计算机连接到T1外围设备。在此配置中，可通过3引脚JST-GH 连接器供电，5.0 V 电源可通过单板计算机上的排针或匹配连接器提供。

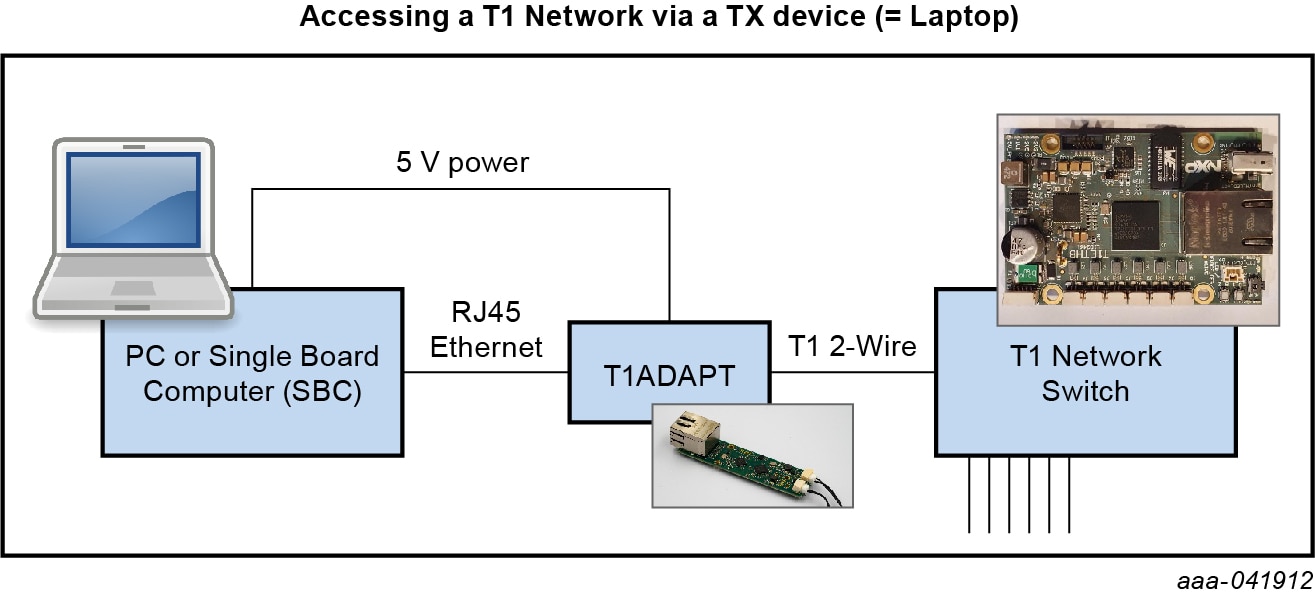

3.3 将 100BASE-TX 设备连接到 T1 网络交换机
将100BASE-TX设备连接到T1网络交换机
