开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用RD33775ADSTEVB板的过程。

1.1 套件内含物/装箱单

RD33775ADSTEVB套件内含物包括：

完成组装和测试的评估板/模块，储存在防静电袋中
电池端子电缆
变压器物理层(TPL)电缆

标记为完成:1.1 套件内含物/装箱单

下一页硬件介绍

硬件介绍

2.1 板特性

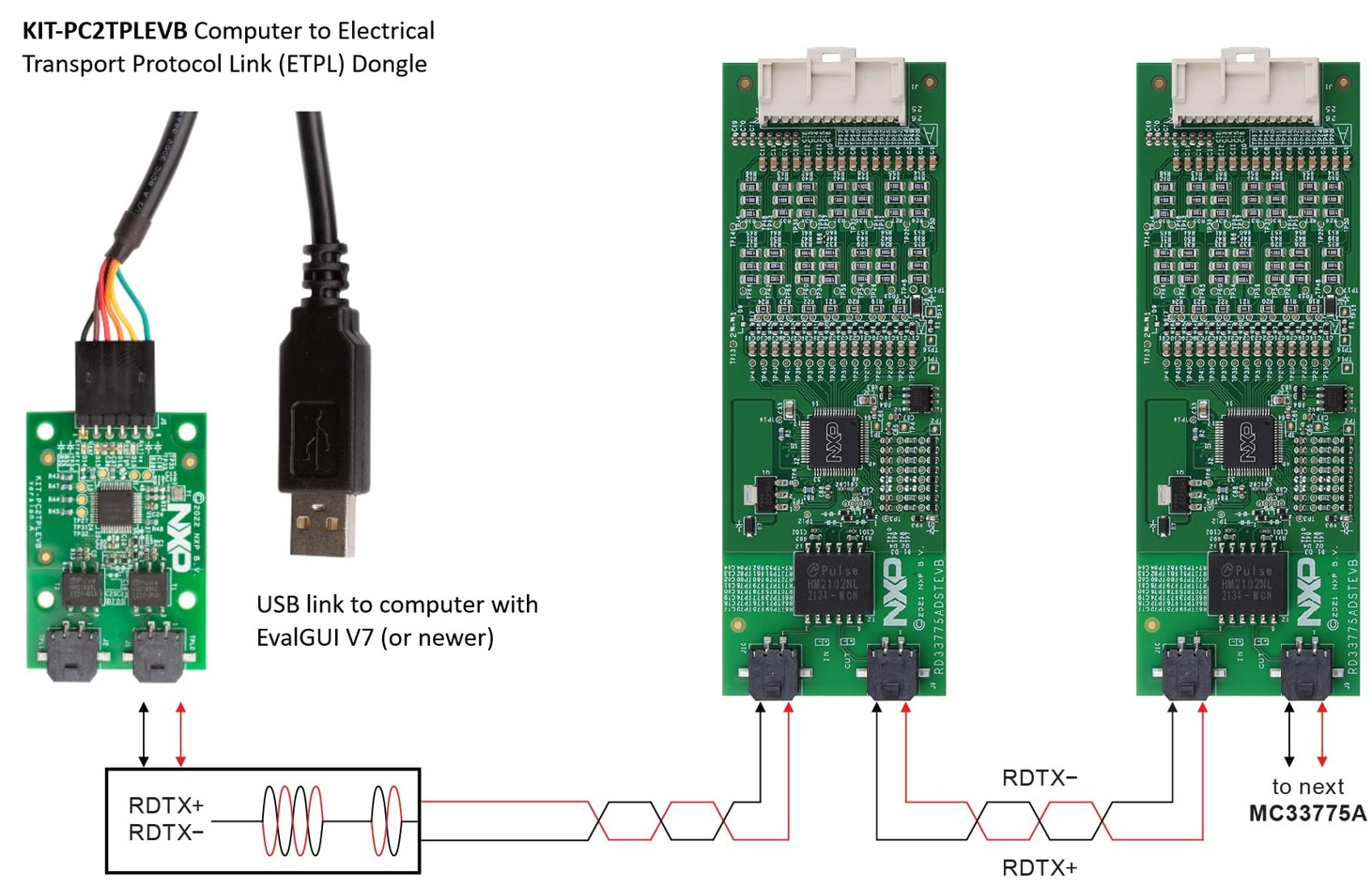

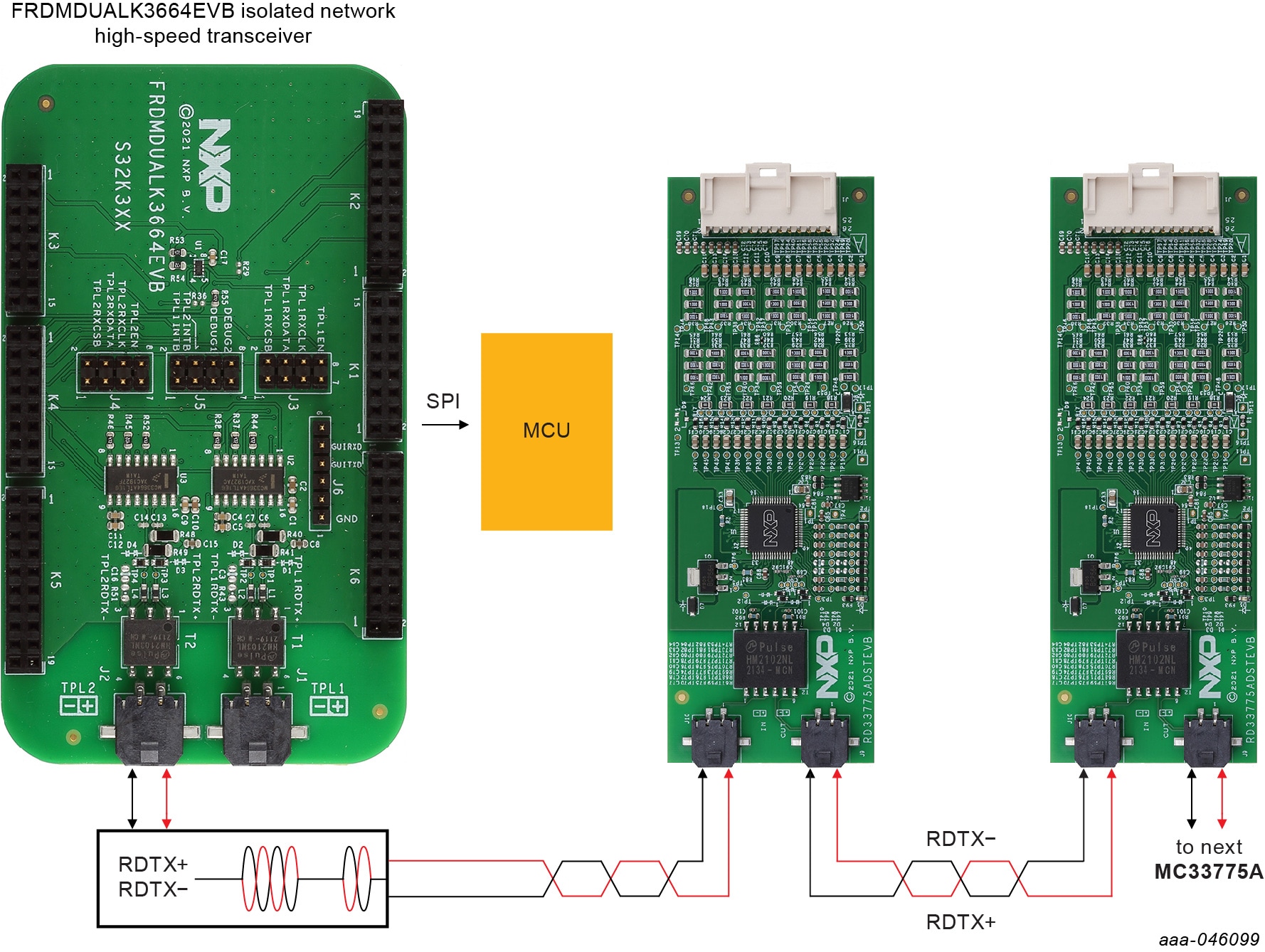

可与S32K3控制板配合使用，构建分布式评估系统
板间基于变压器的隔离
基于MC33775A的恩智浦内核布局；内核布局用于恩智浦内部电磁兼容性(EMC)和热插拔测试
四层电路板，所有元件仅在顶层组装
所有八个负温度系数(NTC)传感器输入均可用
I²C总线EEPROM

标记为完成:2.1 板特性

2.2 板说明

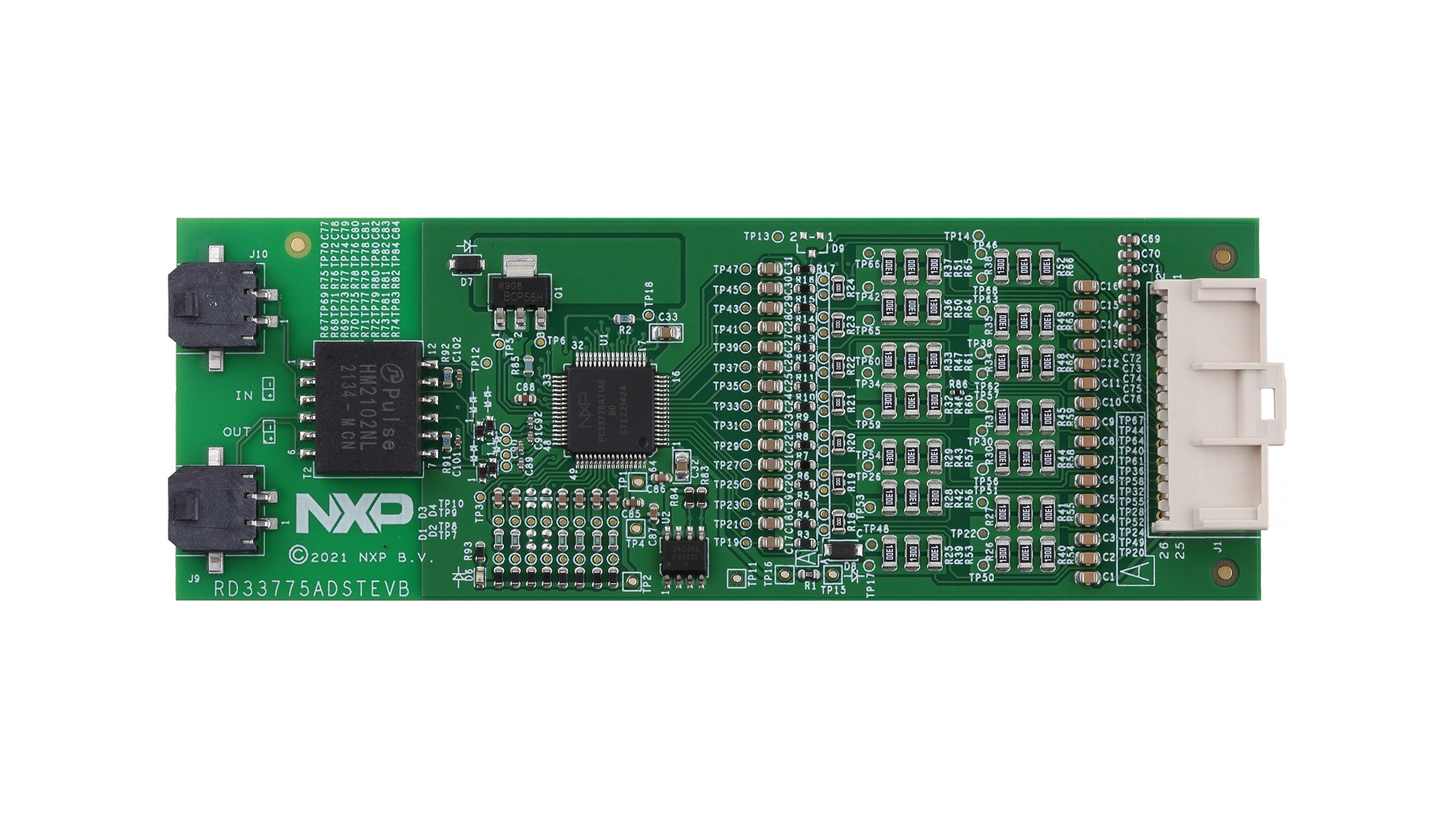

RD33775ADSTEVB是硬件评估工具，支持恩智浦的MC33775A器件。MC33775A是一个电池控制器，可监控多达14个锂离子电池。它专为汽车和工业控制应用而设计。该器件对差分电池的电压执行模数转换。它还能测量温度，并通过I²C总线与其他设备进行通信。

RD33775ADSTEVB是快速完成基于MC33775A的电压和温度感应应用的理想平台。

标记为完成:2.2 板说明

2.3 板组件

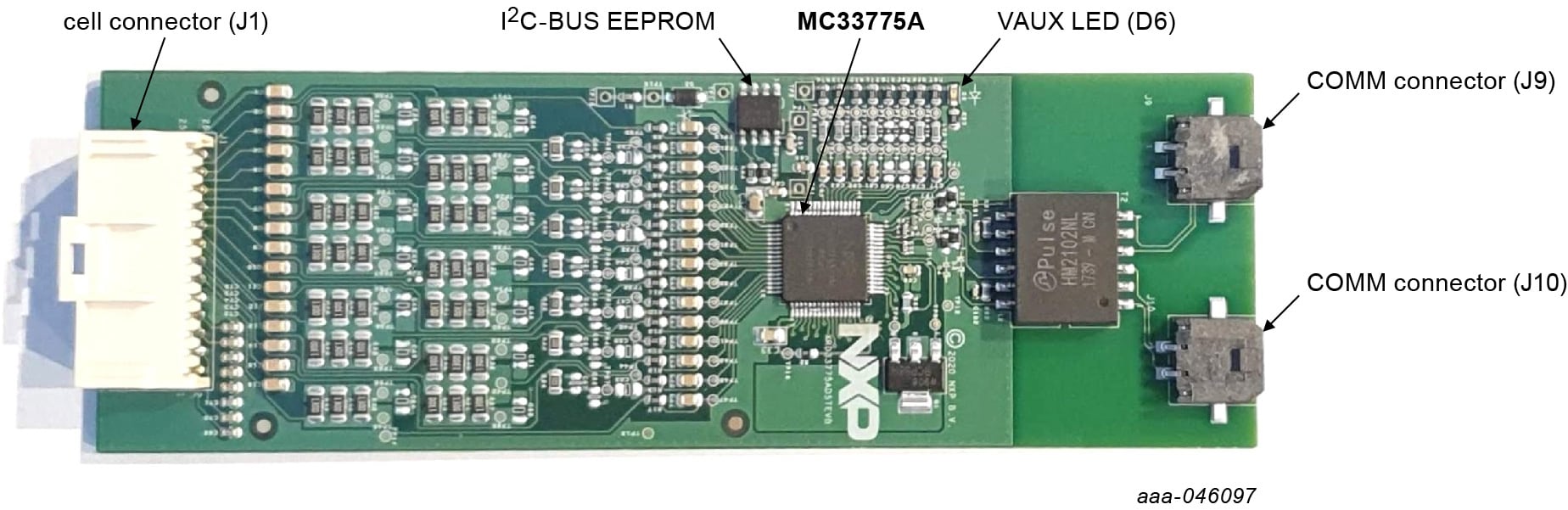

RD33775ADSTEVB评估板概述

标记为完成:2.3 板组件

前页开箱即用

下一页配置硬件

配置硬件

3.1 电池仿真器连接

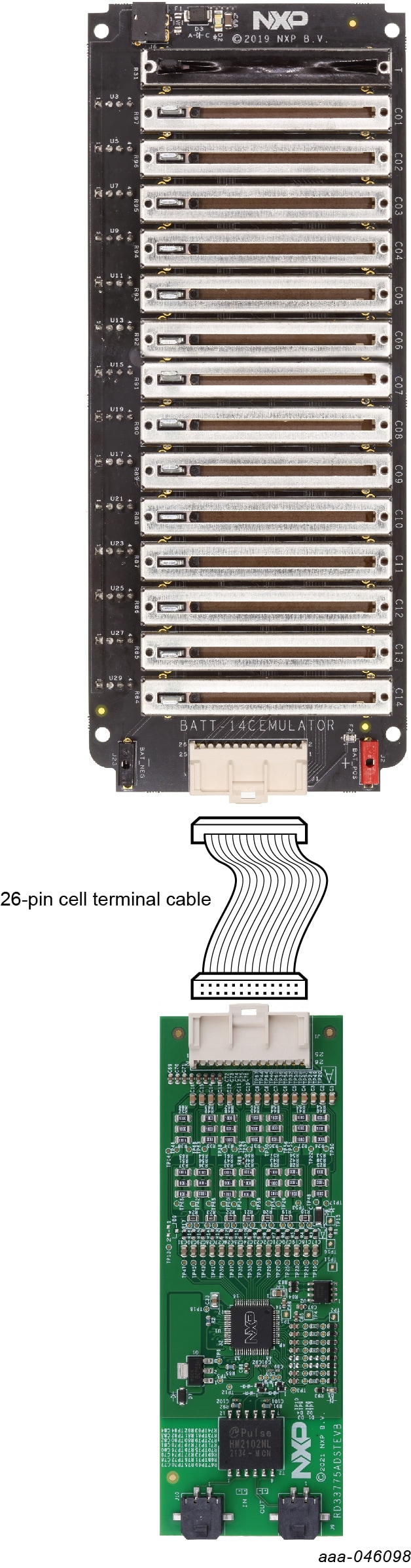

至少可以监控4节电池，最多可以监控14节电池。恩智浦提供14节的电池仿真器板BATT-14CEMULATOR。该板提供了一种直观的方式来改变仿真电池组的14节电池中的任何一节的电压。该板还提供一个电压输出，可模拟一个外部 NTC。在RD33775ADSTEVB上，这一个电压可连接所有四个NTC输入。可以使用随附的电源线将仿真器板连接到RD33775ADSTEVB连接器J1，见图1。
