PCA9451A-EVK评估板快速入门
上次修改时间：
Apr 4, 2023支持
PCA9451A-EVK
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您设置和使用PCA9451A-EVK评估板。
1.1 套件内含物/装箱单
PCA9451A-EVK套件内含物包括：
- 1个PCA9451A评估板，可轻松评估功能和特性
- 1 x接口线缆，用作计算机和PCA9451A评估板之间的USB到I2C总线的接口
1.2 其他硬件
除了套件内含物外，使用此套件时，还需要使用以下硬件。
- 电源范围为3.0V至5.0V，电流限制初始设置为1.0 A(最大电流消耗可达7.0 A)
- 示波器/万用表
- 电子负载(可选) —— 每个电源轨输出都可以连接到电子负载进行测试
1.3 Windows PC工作站
此评估板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：
- 基于USB的计算机，支持Windows 7，Windows 8或Windows 10
1.4 软件
使用此评估板需先安装软件。
- 转到 PCA9451A评估板
- 将PCA9451_EVB_GUI.zip压缩文件解压到选定的文件夹中。无需安装（如果在解压过程中要求输入密码，请输入“NXP”）
- 从此处安装FTDI电缆驱动程序

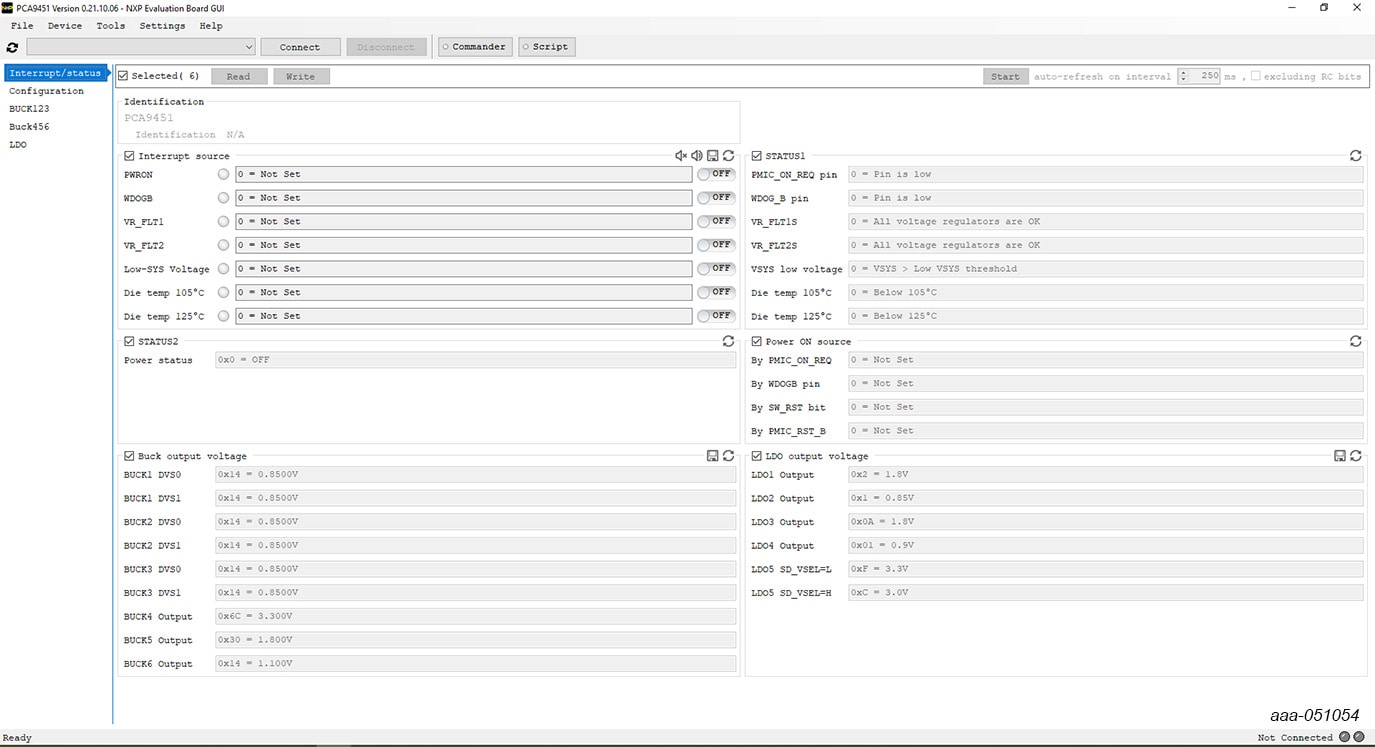

- 运行PCA9451.exe文件。界面窗口如图1所示。
2.获取硬件
2.1 板特性
- 6个降压稳压器
- 1个带DVS的4.0A双相降压稳压器
- 1个带DVS的2.0A降压稳压器
- 1个3.0A降压稳压器
- 1个2.0A的调节器
- 1个1.5A降压稳压器
- 3个线性稳压器
- 1个10mA LDO
- 1个150mA LDO
- 1个200mA LDO
- 具有内置有源放电电阻的400mA负载开关
- 32.768kHz晶体振荡器驱动和缓冲输出
- 双通道逻辑电平转换器
- 系统特性
- 工作输入电压范围：2.85V至5.5V
- 电源开/关控制
- 待机/运行模式控制
- 智能DVS控制
- 中断配置
- Fm+ 1 MHz I2C接口(通过FTDI USB连接至I2C电缆)

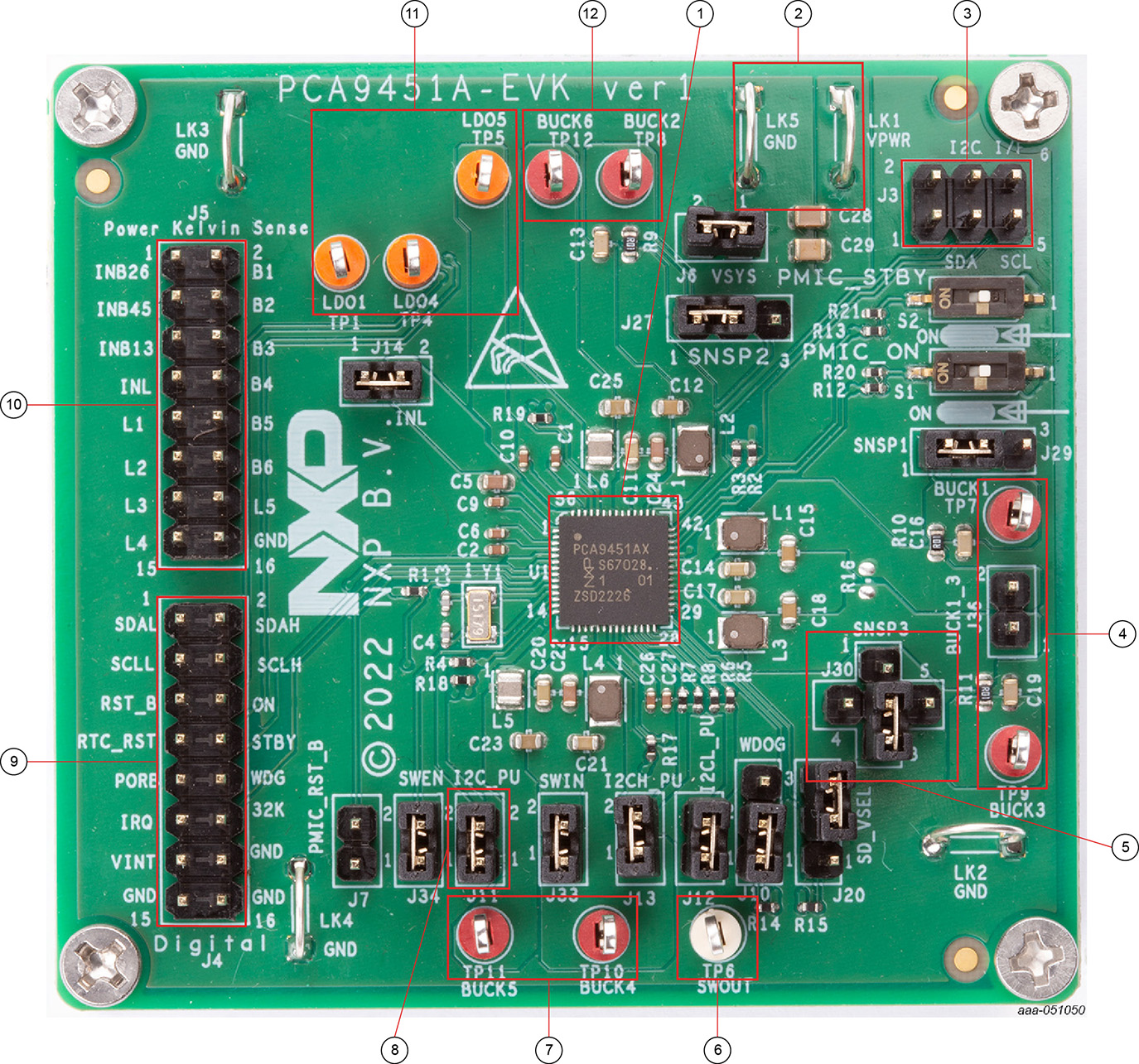

2.2 板说明
该评估板采用PCA9451A电源管理IC。该套件集成了全面评估PMIC所需的所有硬件。它集成了基于FTDI的通信桥，可与PCA9451A GUI软件接口进行接口，以完全配置和控制PMIC。
3. 配置硬件
3.1 配置硬件

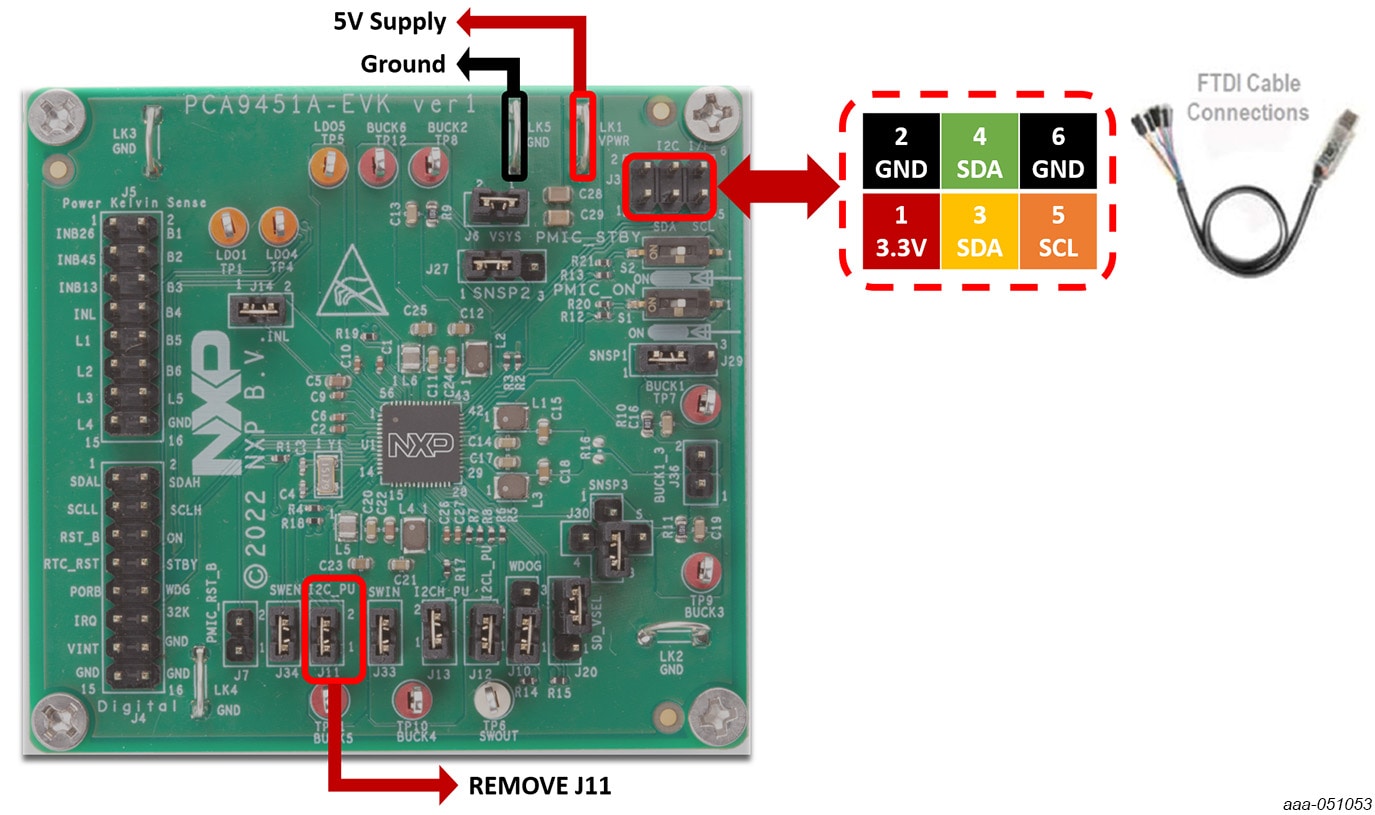

如图3所示，将FTDI电缆的导线连接到以下引脚上，并确保在接线阶段关闭电源和断开USB连接器：
- 通过FTDI电缆连接SDA、SCL、GND和3.3 V导线。
- SCL串行时钟信号(橙色电缆)应连接到‘数字IO’接头(
J3)的引脚5。 - 应连接两条SDA串行数据线(黄色和绿色电缆)，以创建双向数据。将黄色电缆连接到引脚3，将绿色电缆连接到‘数字IO’接头(
J3)的引脚4。 - GND接地信号（黑色电缆）应连接到“数字IO”接头(
J3)的针脚6或针脚2。 - 从
J11拔下跳接线 - 来自FTDI电缆的3.3 V电源线（红色电缆）应连接到“I2C接头”(
J3)的针脚1
- SCL串行时钟信号(橙色电缆)应连接到‘数字IO’接头(
- 关闭电源后，将5.0V电源连接到LK1接头，并将相应的接地连接到LK5。
- 打开电源
- 将FDTI电缆的USB接口连接到PC。
- 将开关S1设置为“打开”位置
注：
- 双相配置时，请确保
J30设置为2-5。一些评估板的默认配置为J30= 2-3。 - 一些评估板的默认配置为
J36开。双相配置时，请确保J36设置为1-2。
