1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您设置和使用P3T2030XUK-ARD板。

1.1 套件内含物/装箱单

P3T2030XUK-ARD套件内含物包括：

完成组装和测试的评估板，放在防静电袋中

标记为完成:1.1 套件内含物/装箱单

1.2 假设

熟悉SPI总线是有帮助的，但不是必需的。

标记为完成:1.2 假设

1.3 静态处理要求

注意事项

该器件容易受静电放电（ESD）影响。因此，运输和搬运应特别注意。在开包或处理硬件之前，请使用接地片或触碰电脑机箱或其他接地装置。

标记为完成:1.3 静态处理要求

1.4 最低系统要求

PC奔腾处理器（或同等处理器）
1个USB端口（兼容3.0、2.0或1.1）
Windows 7、8或10
OM13089 MCU板（由恩智浦提供）

标记为完成:1.4 最低系统要求

1.5 电源要求

MIMXRT685-EVK MCU板通过PC的USB端口获得电源。两个USB部件可同时与MIMXRT685-EVK MCU板相连。如果超过USB端口电流能力，请使用外接电源选项。

标记为完成:1.5 电源要求

下一页获取硬件

2. 获取硬件

2.1 板特性

全面的评测平台，面向支持I3C和I²C总线接口、精度为2°C的P3T2030XUK I3C数字温度传感器
易于使用的基于GUI的软件演示了P3T2030XUK的功能
用于系统热管理实验的板载温度传感器
便捷的测试点，可轻松测量示波器和信号访问
主机PC的USB接口
USB端口(两个)电源或外接电源可用于为P3T2030XUK-ARD评估板供电

标记为完成:2.1 板特性

2.2 板说明

P3T2030XUK-ARD评估板采用支持I3C和I²C总线接口、精度为2°C的数字温度传感器。图形界面允许用户轻松探索驱动器的不同功能。

该板可与其他I²C总线演示板并联，以创建评估系统。

标记为完成:2.2 板说明

2.3 板组件

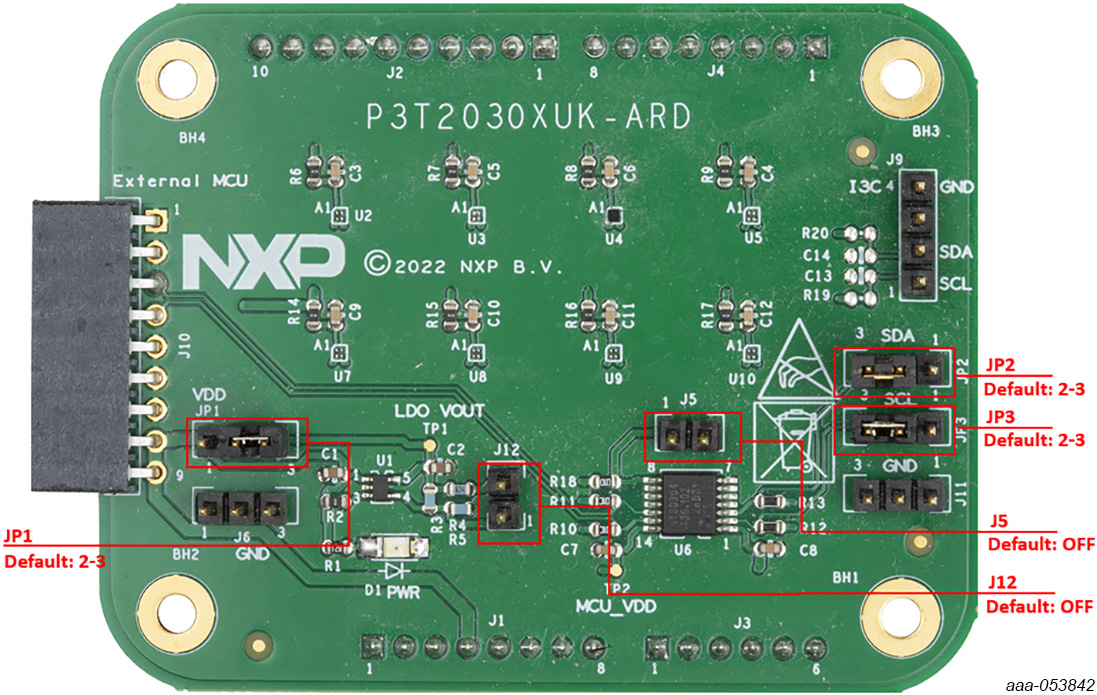

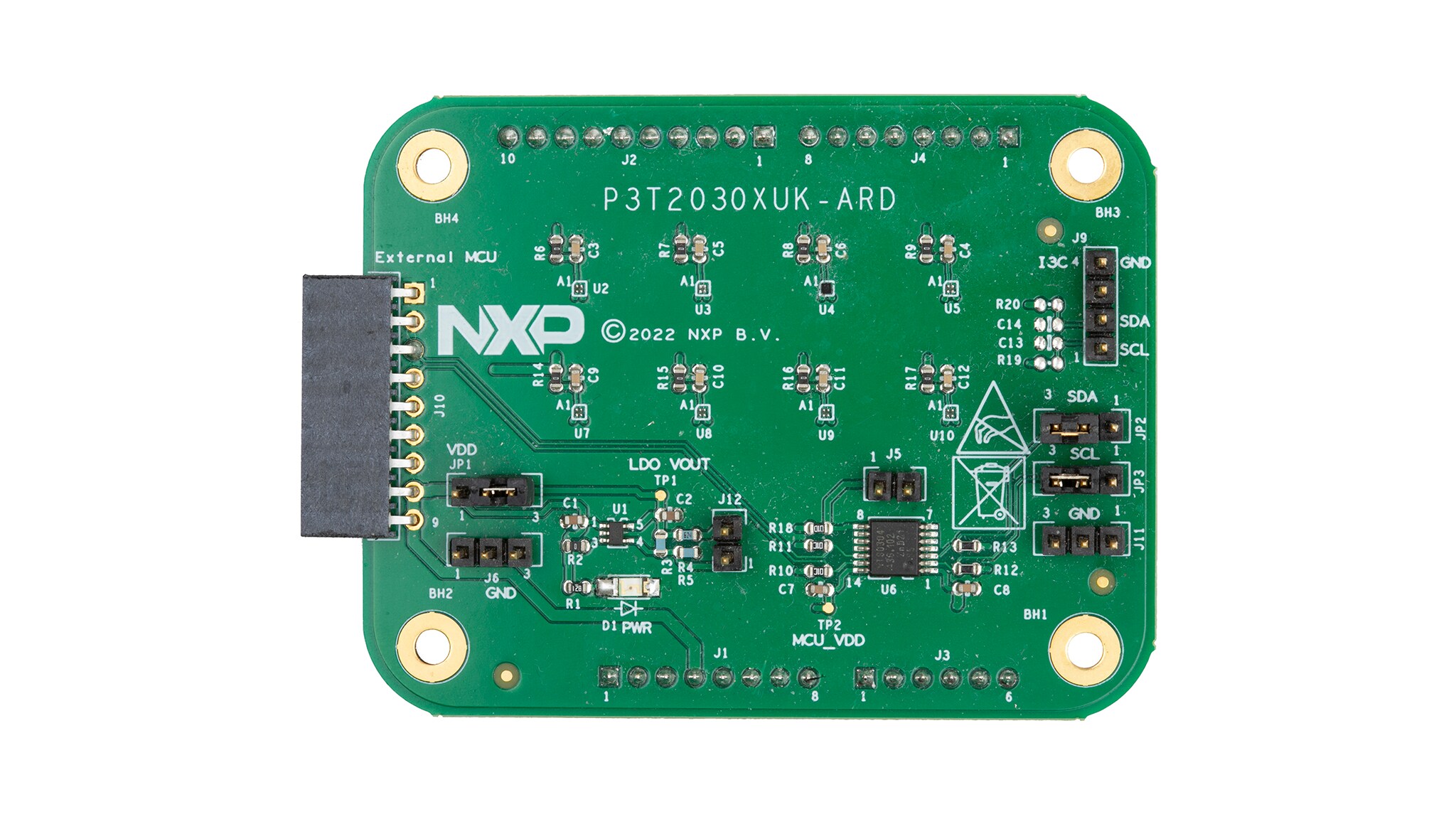

P3T2030XUK-ARD板概述

图1 P3T2030XUK-ARD评估板

表1. P3T2030XUK-ARD板主要组件

器件	说明	地点
P3T2030XUK	I3C/I²C总线、精度为2°C的数字温度传感器	`U2`
TPS71701DCKT	可调输出电压低压差线性稳压器(LDO)	`U1`
NTS0304EPWJ	4位双电源转换收发器	`U6`
LED绿灯	LED上的电源	`D1`

标记为完成:2.3 板组件

前页开箱即用

下一页安装软件

3. 安装软件

3.1 安装P3T2030XUK-ARD演示GUI

双击“setup.exe”，安装P3T2030XUK-ARD演示GUI
点击“下一步”3次，即可完成安装

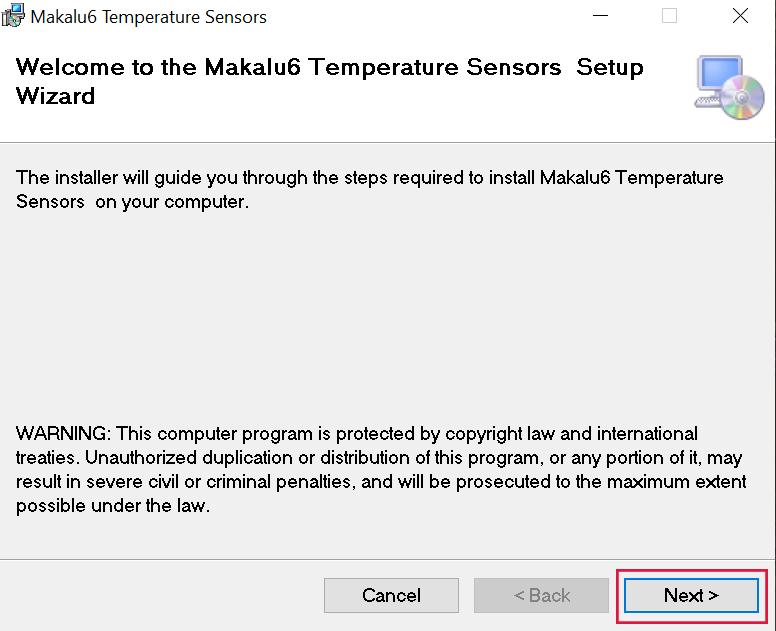

图2 Makalu6温度传感器设置

标记为完成:3.1 安装P3T2030XUK-ARD演示GUI

3.2 在Windows 7、8和10 PC上运行Makalu6温度传感器GUI

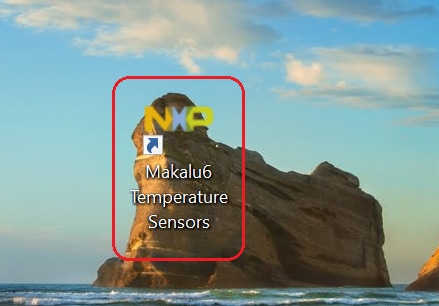

双击“Makalu6温度传感器”图标，启动GUI

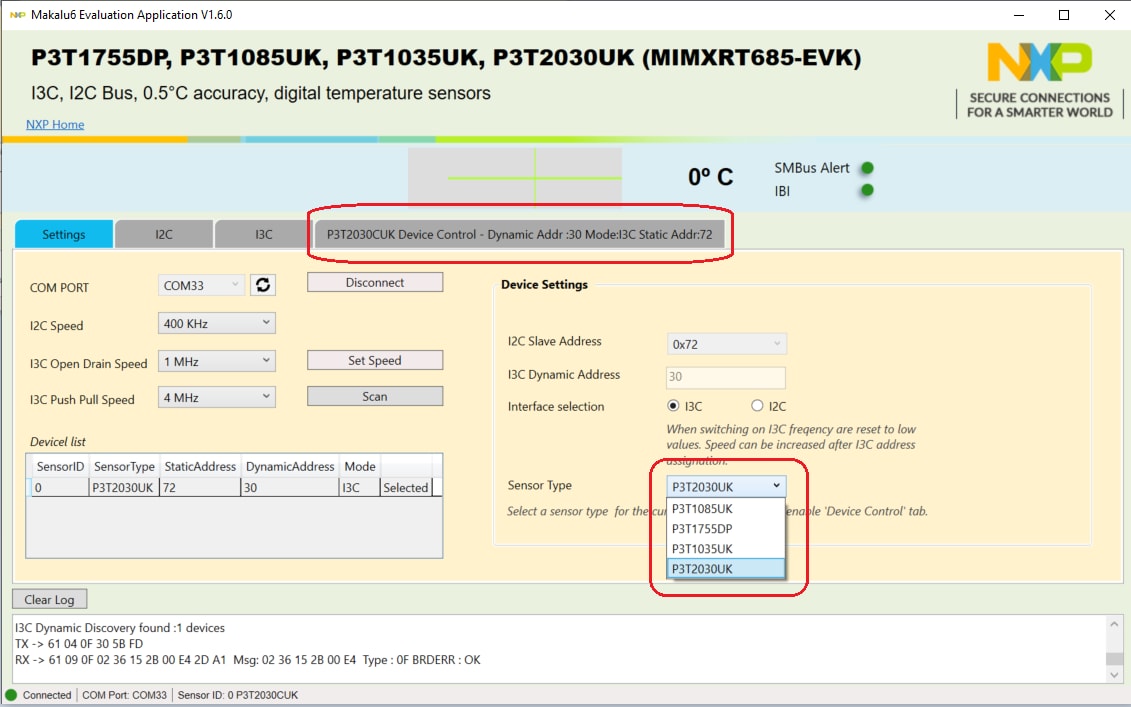

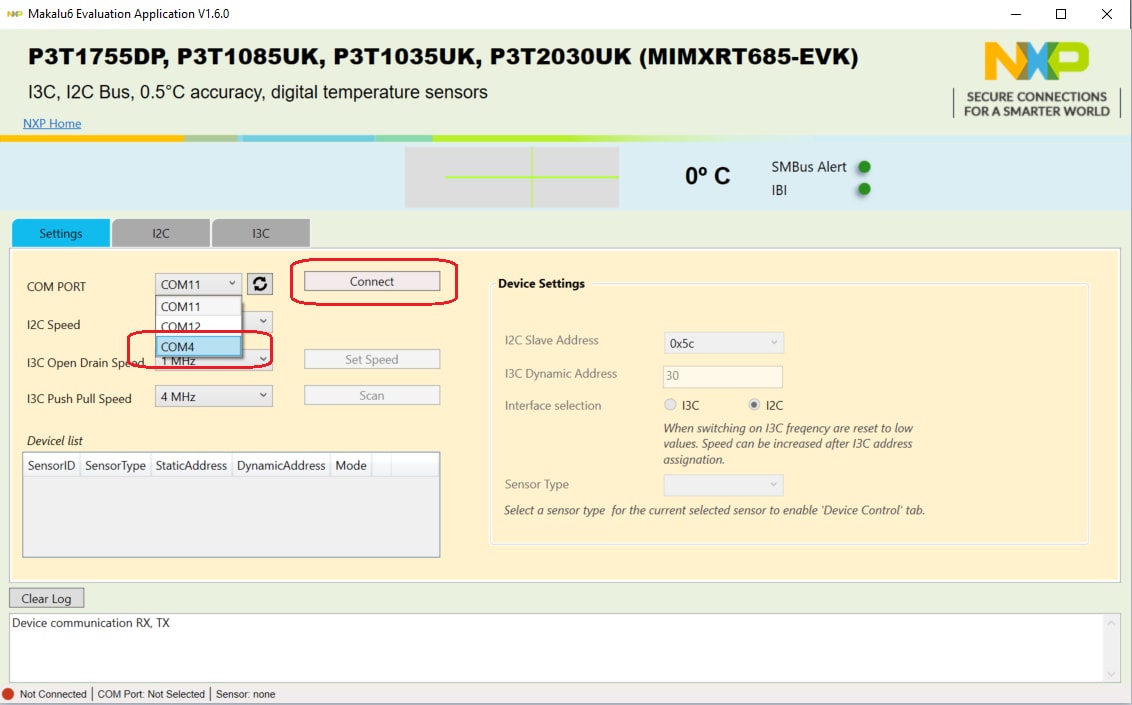

选择合适的COM端口（通常是最后一个COM端口），点击“连接”按钮，连接MIMXRT685-EVK板

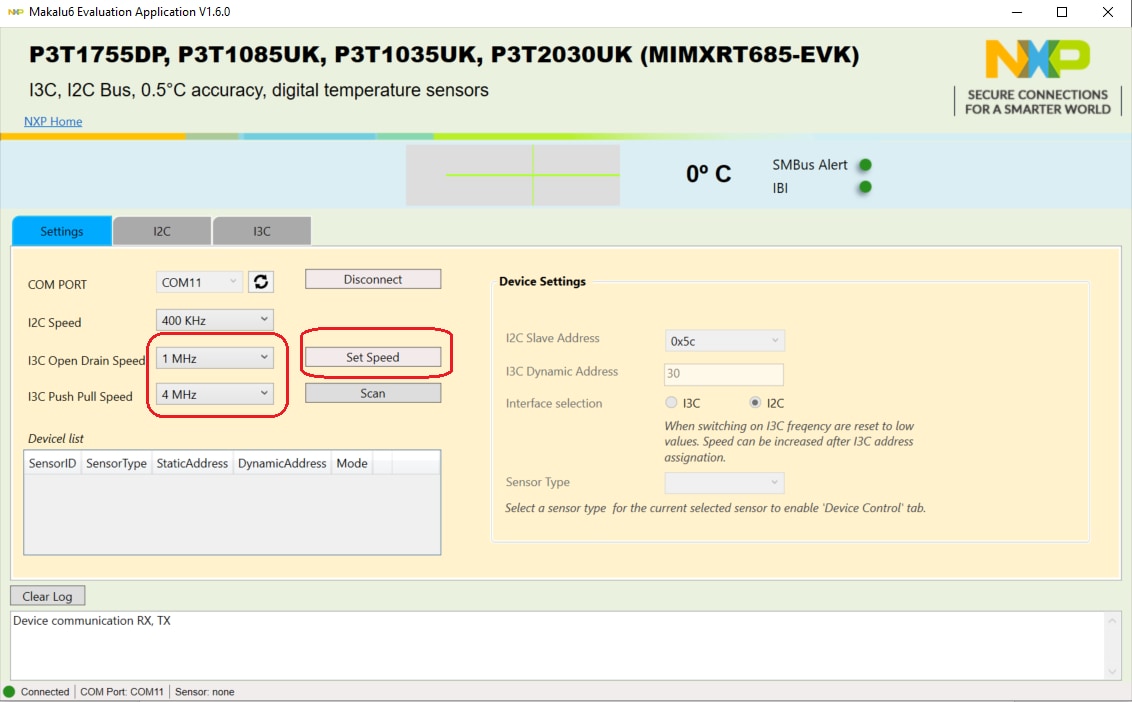

使用“设置”选项卡，选择I²C和I3C总线速度，点击“设置速度”按钮

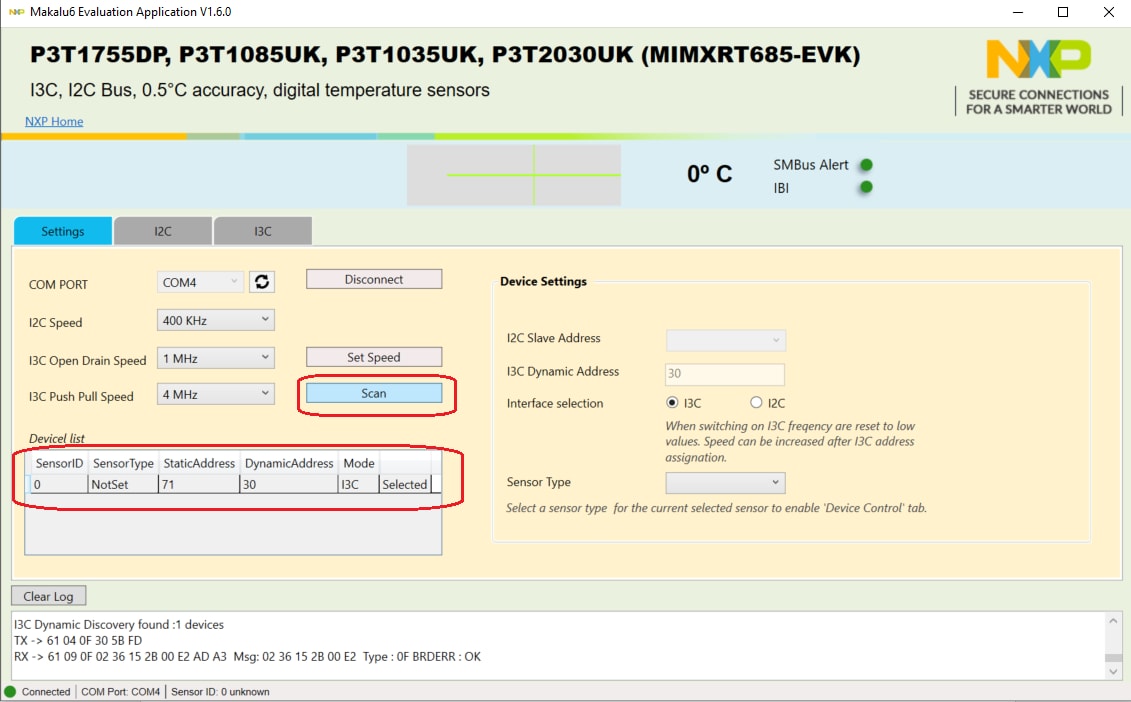

点击“扫描”按钮，在评估板上查找任何恩智浦温度传感器目标地址

使用“传感器类型”选择要在评估板上测试的温度传感器

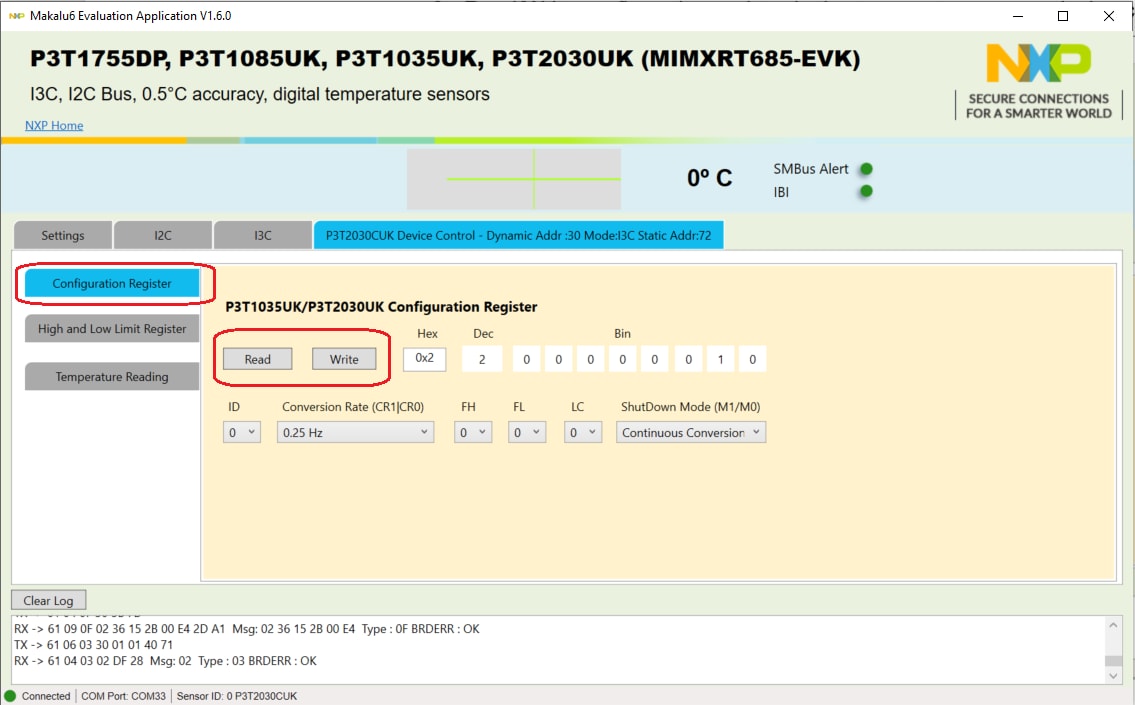

读取/写入“温度传感器设备控制”选项卡中的配置寄存器

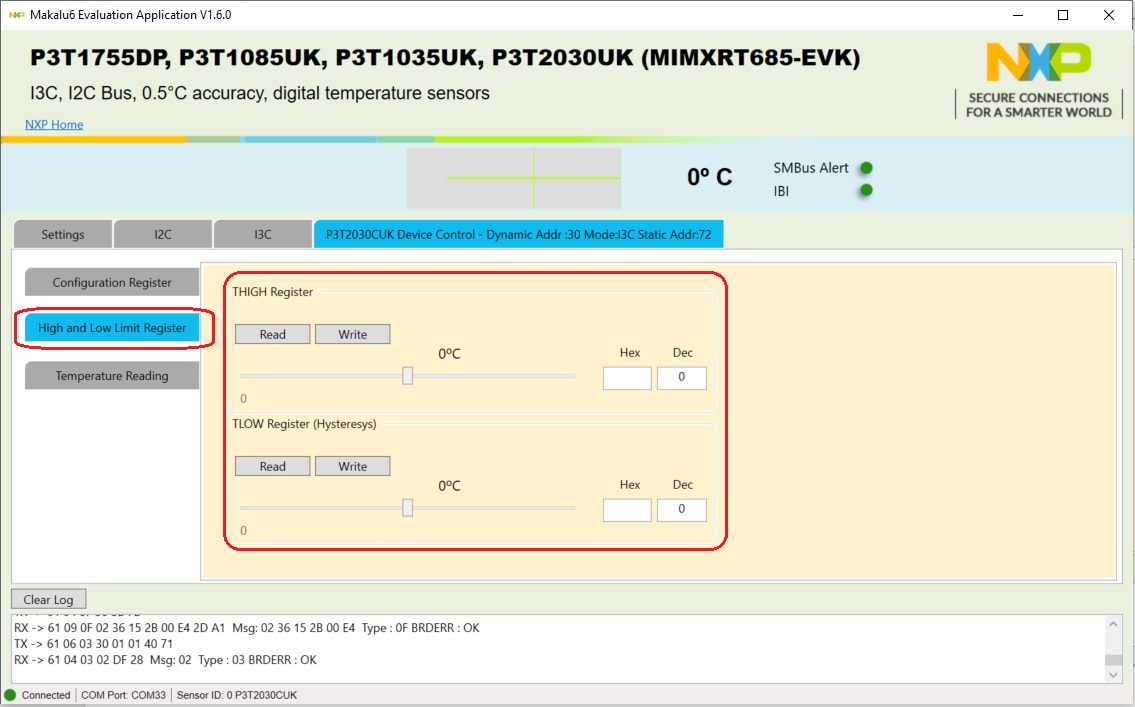

读取/设置“温度传感器设备控制”选项卡中的THIGH(上限)和TLOW(下限)寄存器

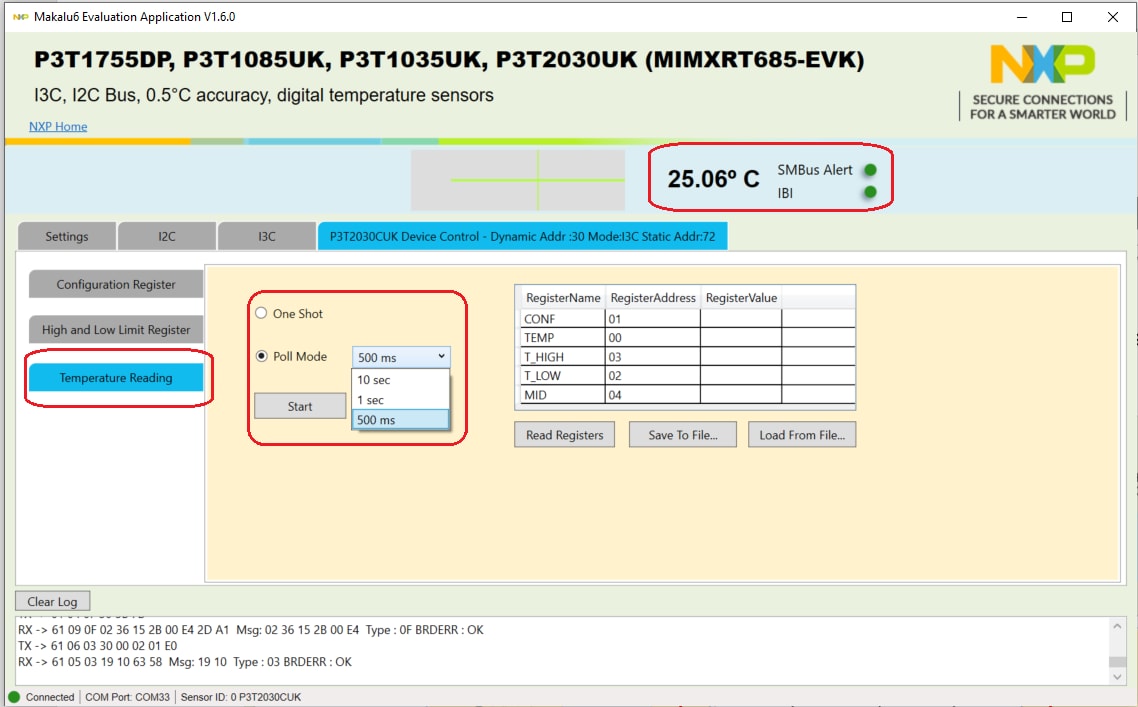

在“温度传感器设备控制”选项卡中执行一次性或轮询温度读取

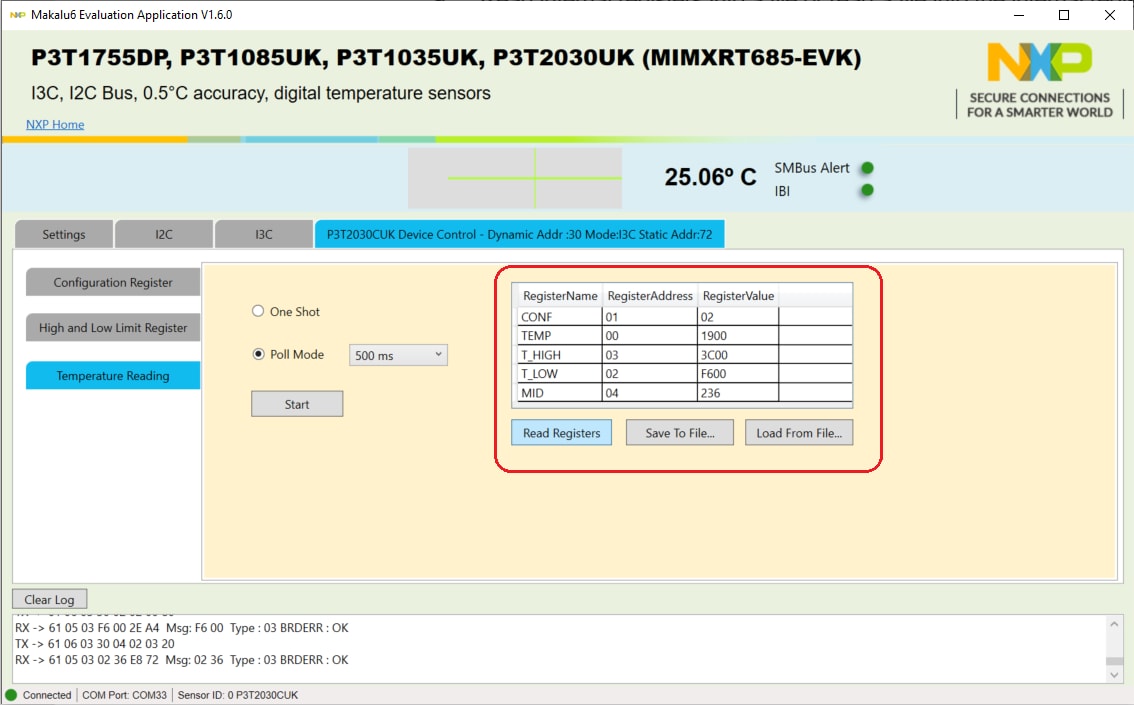

将内部寄存器读入到文件中，或将文件读入“温度传感器设备控制”选项卡中的内部寄存器

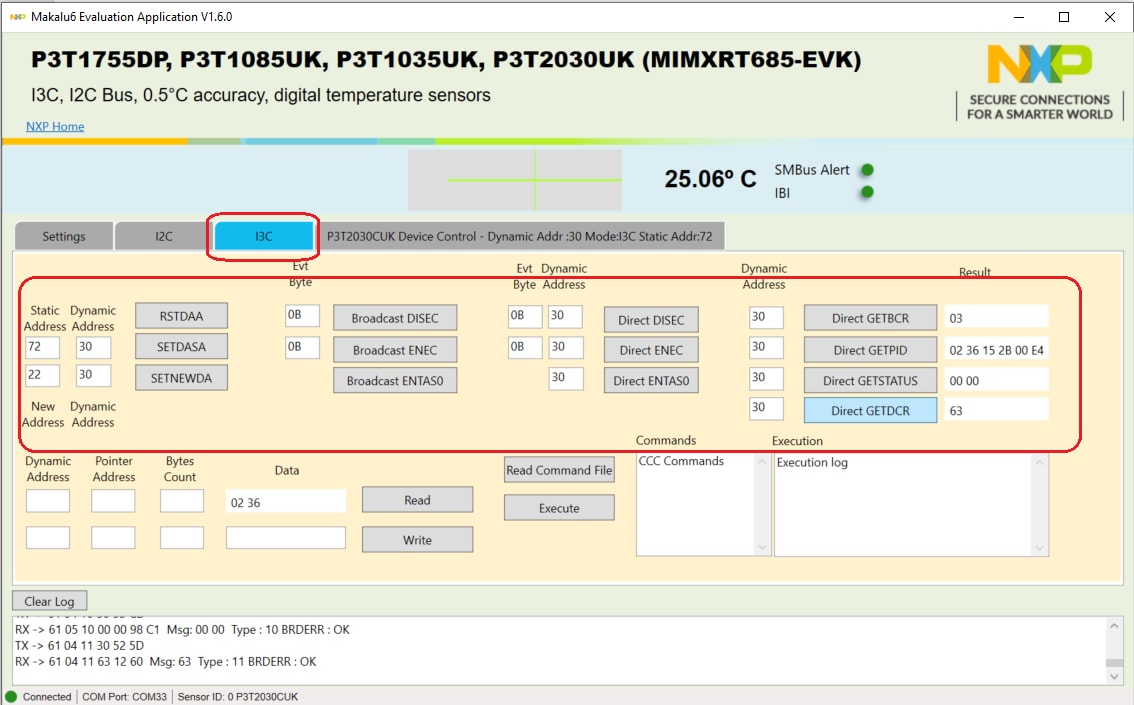

在“I3C”选项卡中执行I3C常规测试

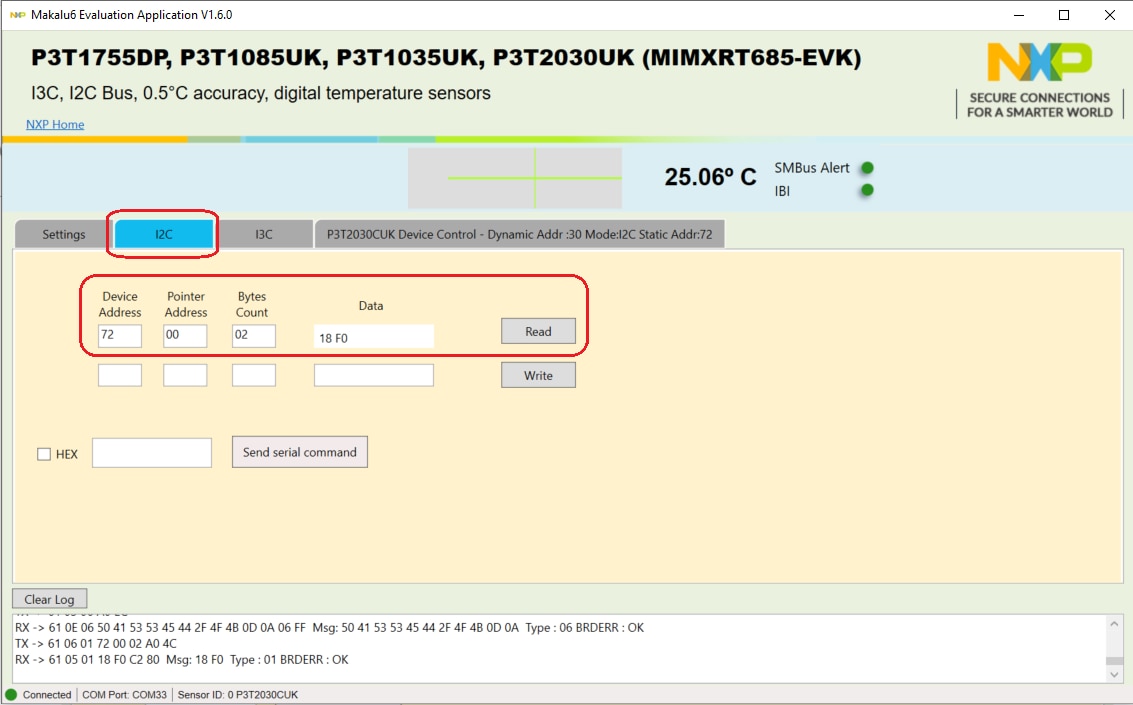

在“I²C”选项卡中执行I²C常规测试

标记为完成:3.2 在Windows 7、8和10 PC上运行Makalu6温度传感器GUI

前页获取硬件

下一页配置硬件

4. 配置硬件

4.1 配置硬件

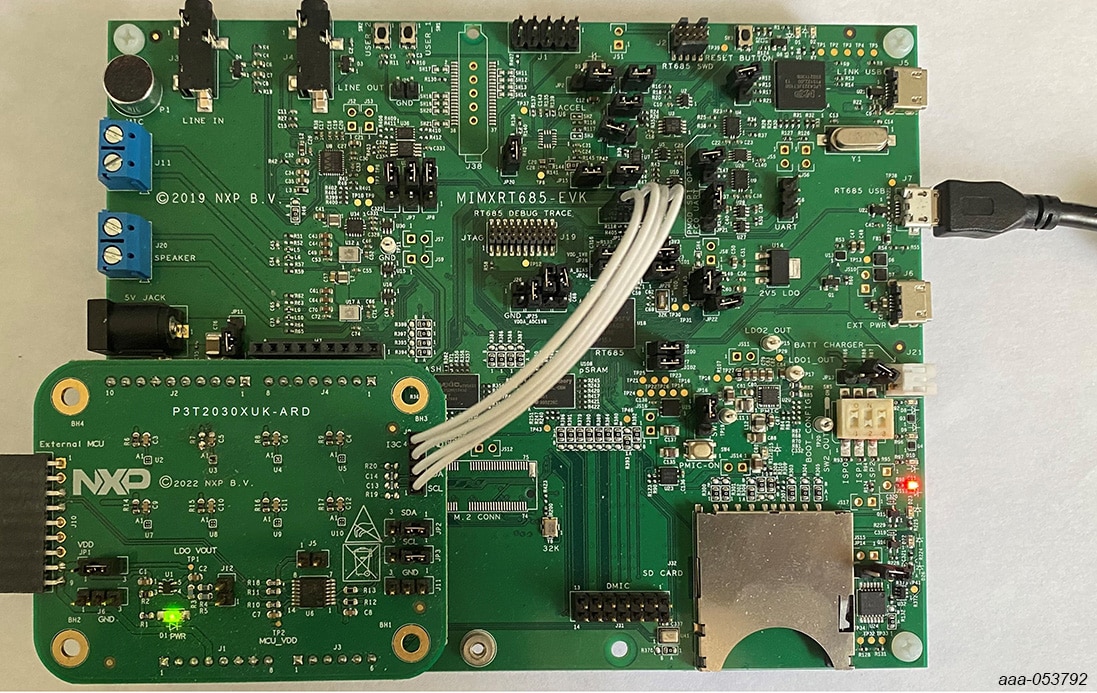

P3T2030XUK-ARD板和MIMXRT685-EVK MCU板连接。

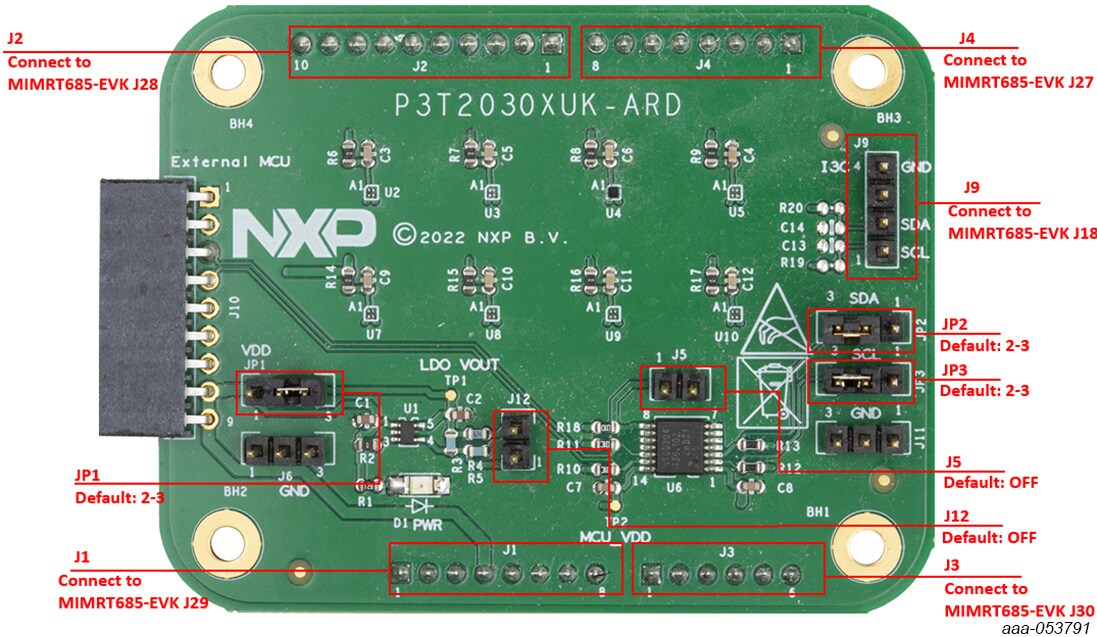

P3T2030XUK-ARD评估板通过用于I²C总线和电源的4个连接器(P3T2030XUK-ARD板上的J1/J2/J3/J4和MIMXRT685-EVK板上的J27/J28/J29/J30)，和1个用于I3C总线的连接器(P3T2030XUK-ARD板上的J9和MIMXRT685-EVK板上的J18)连接MIMXRT685-EVK MCU板。
