LPCXpresso860-MAX评估板快速入门
本文档内容
-
连接
-
获取软件
-
构建、运行
-
配置软件
1. 连接
让我们开始试用LPCXpresso860-MAX。您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

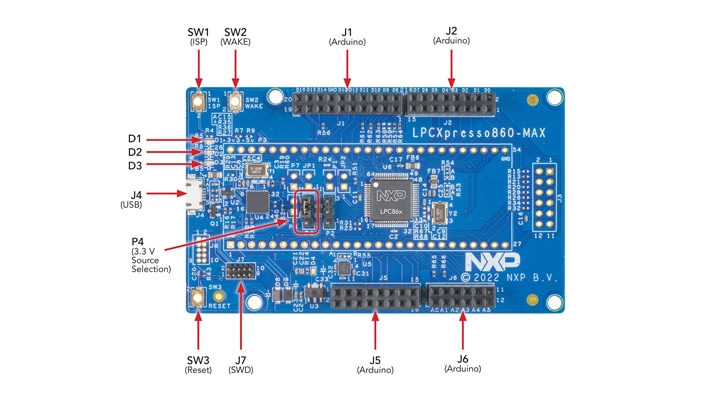

1.1 熟悉板
1.2 连接USB线缆

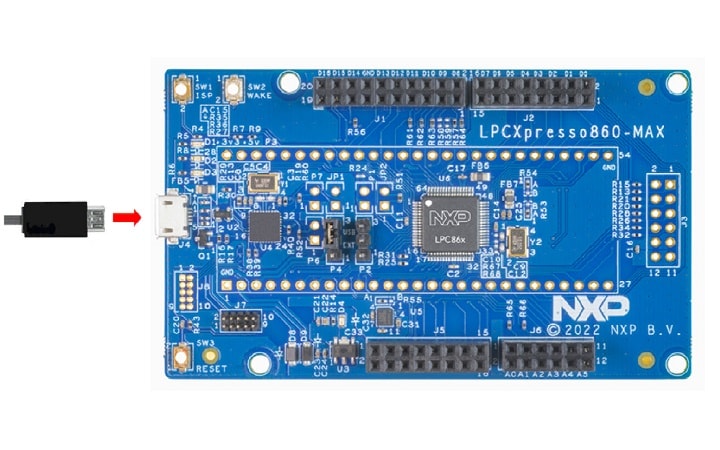

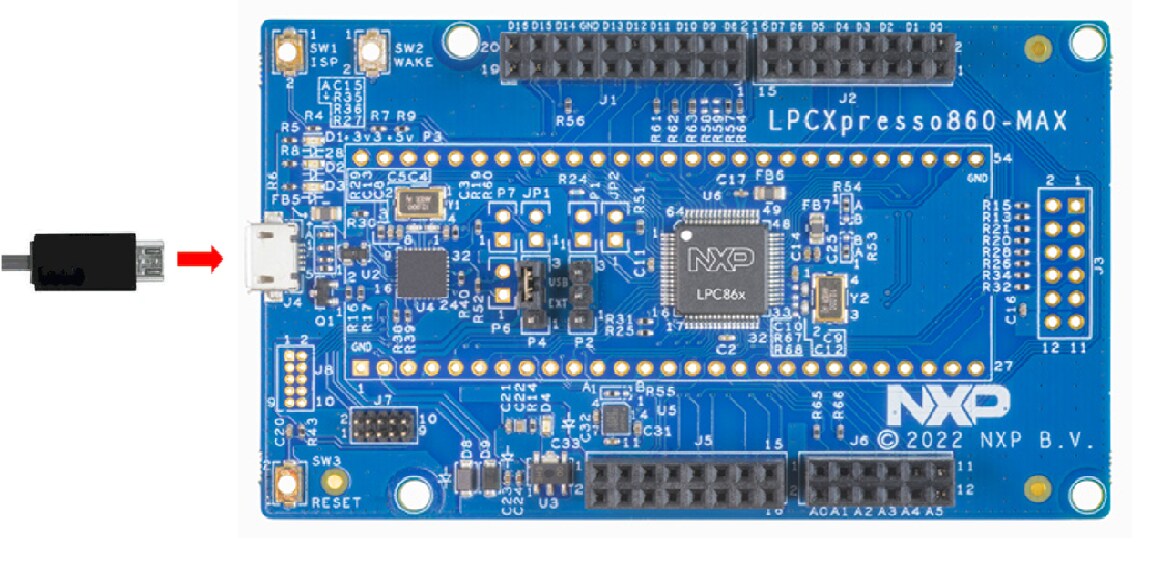

将USB线缆插入到下图中所示的唯一的USB接头（J4）。
1.3 运行开箱即用的演示
LPCXpresso860-MAX随附有一个“LED闪烁”演示，如下所述，以及演习Cortex-M0+的演示，下节将介绍它。
当该板通电后，LED D2灯应闪烁。
2. 获取软件
2.1 采用MCUXpresso SDK，快速开始设计
MCUXpresso软件开发套件（SDK）为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
点击下面的链接下载LPCXpresso860-MAX的最新SDK版本，确保选择了主机操作系统、工具链和所需的组件。
您还可以使用在线SDK构建工具，来创建LPCXpresso860-MAX的定制SDK数据包。
2.2 获取工具链
MCUXpresso IDE是恩智浦的开发平台生态合作体系。它是一个端到端解决方案，从初始评估到最终生产的嵌入式应用开发环节为工程师提供支持。
想使用不同的工具链？需要帮助选择工具链？
MCUXpresso SDK中包含了对IAR、Keil和命令行GCC等其他工具的支持。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成到MCUXpresso中，您还可下载单独的工具。
要了解在使用导入的MCUXpresso SDK示例项目或在IDE中创建新项目时工具之间的基本交互，请观看这个由三部分组成的视频系列。
使用MCUXpresso IDE和MCUXpresso配置工具开发基础应用
2.4 安装驱动程序并更新硬件调试器固件
使用主板之前，建议您下载板上LPC11U35硬件调试器的固件更新。点击此处下载固件和驱动程序包
如果使用Windows 7或8，请运行此程序包中所含的设备驱动程序安装可执行文件。

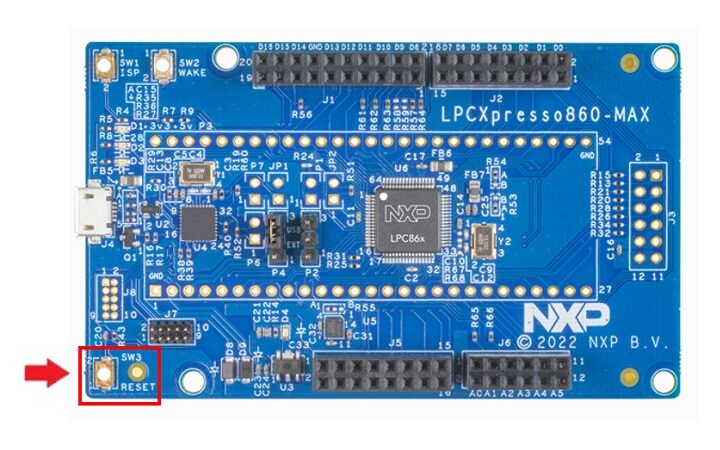

按下RESET按钮（SW3），然后插入此板：
您将看到计算机文件管理器中出现一个名为CRPDISABLED的设备。转到此驱动器，并从该驱动器中删除“firmware.bin”文件。将firmware.bin文件从刚下载的固件和驱动程序包中拖放到CRPDISABLED驱动器上。释放RESET按钮（SW3），断开并重新连接USB线缆，然后等待几秒钟才能安装新设备驱动程序。

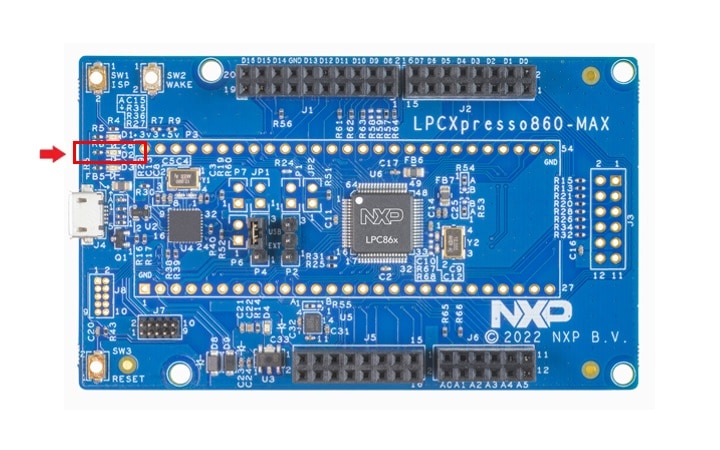

您将注意到，一旦为板供电，板左上方的蓝色用户LED灯将闪烁。这是LPC865器件上预编程的基本程序，显示它正在运行。
2.5 串行终端
许多MCUXpresso SDK示例应用通过MCU UART输出数据。安装您首选的终端软件，将其波特率配置为9600，数据位配置为8，无奇偶校验且停止位为1。如需确定LPCXpresso860-MAX的虚拟COM端口的端口号，请打开设备管理器并在“端口”分组下查找。
不确定如何使用终端应用？尝试以下任一教程： MCUXpresso终端教程、Tera Term教程和PuTTY教程。
3. 构建、运行
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。如需查看内容，请浏览SDK安装中的SDK板文件夹，并选择LPCXpresso860-MAX。
/boards/lpcxpresso860max 如需了解特定示例代码的详细信息，请参阅示例目录中的readme.txt文件。
3.2 构建、运行并调试MCUXpresso SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。
采用MCUXpresso IDE运行演示
导入MCUXpresso SDK

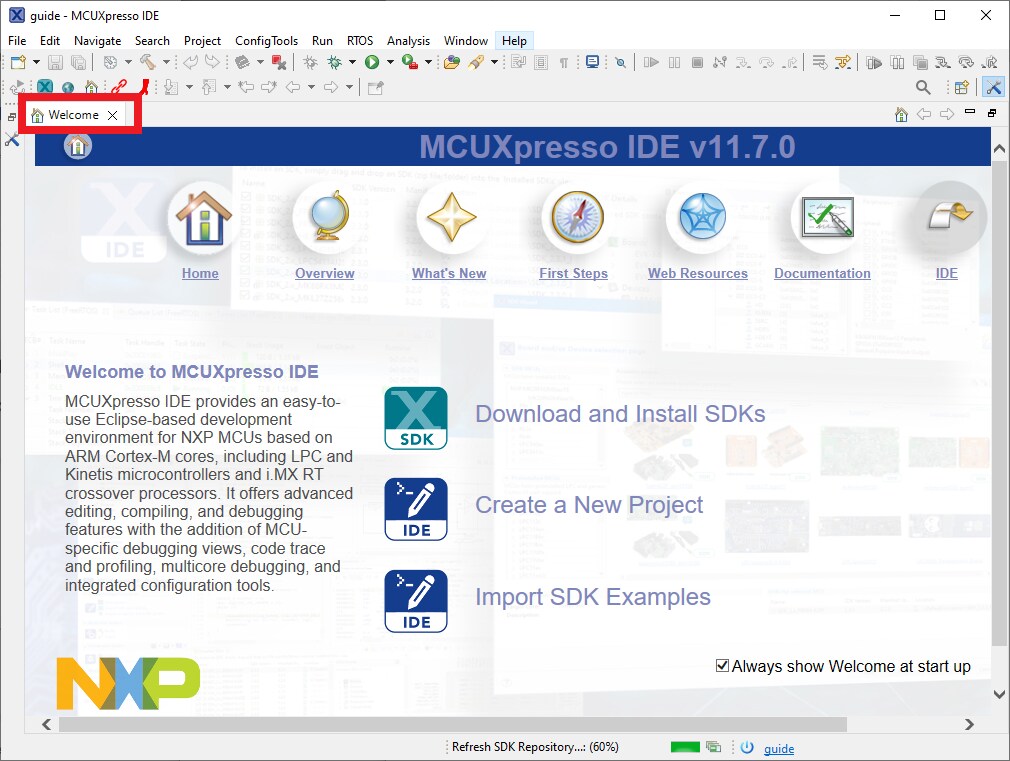

- 打开MCUXpresso IDE，然后关闭欢迎页面。

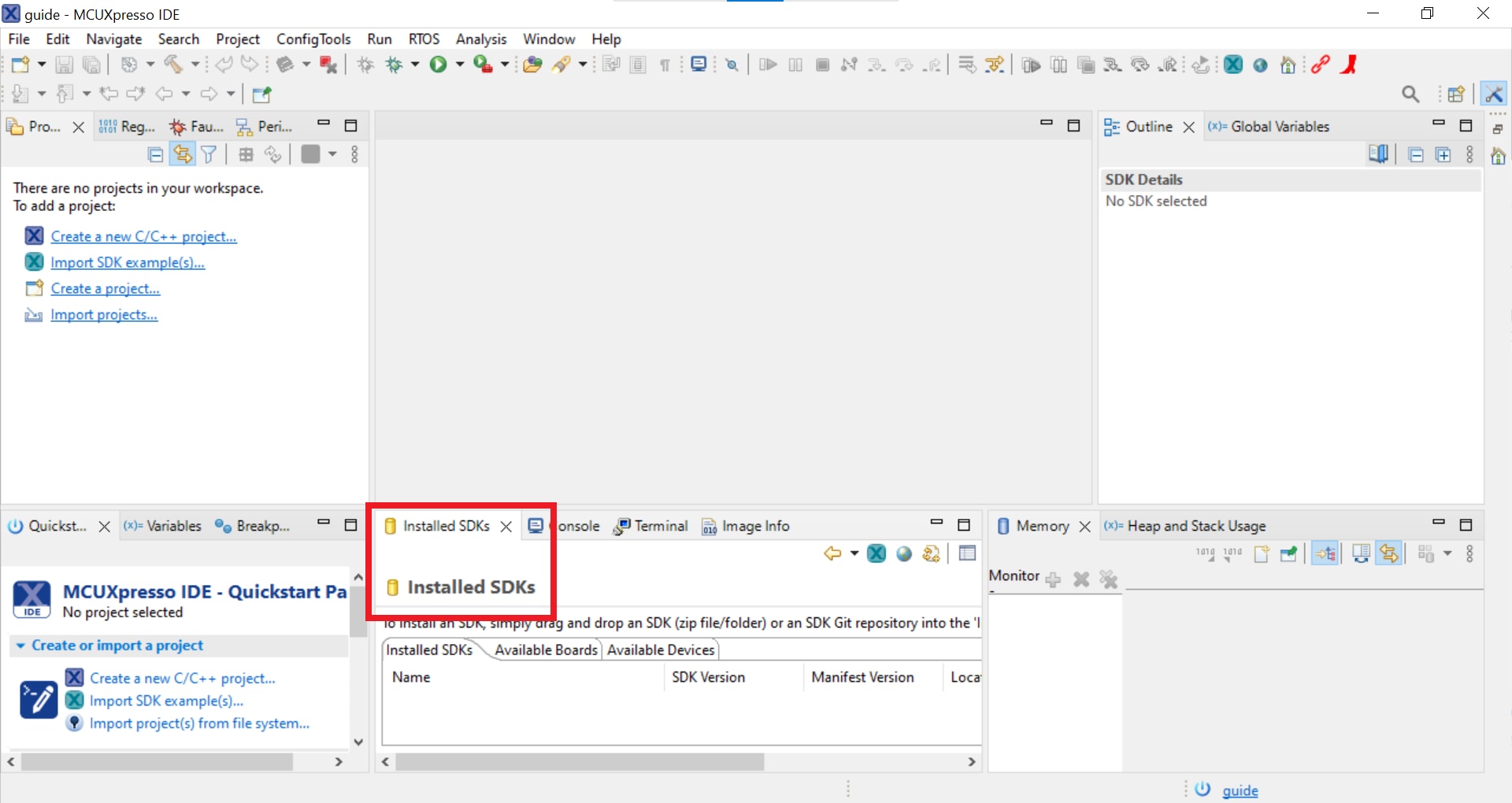

- 切换到MCUXpresso IDE窗口中的“已安装SDK”视图。
- 将LPCXpresso860MAX SDK（压缩）文件拖放到“已安装SDK”视图中。

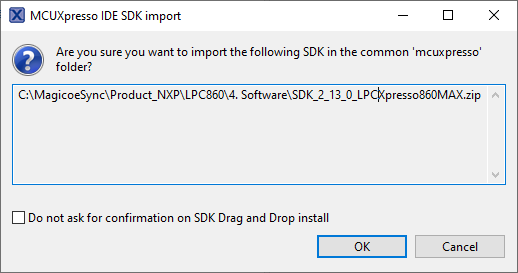

- 您将看到以下弹出窗口。点击“确定”继续导入：

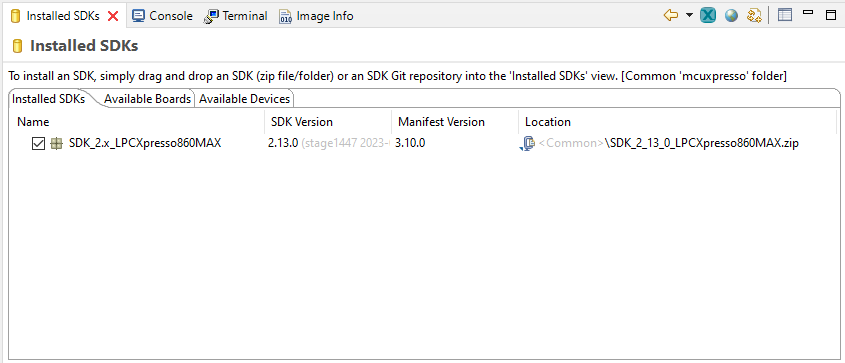

- 已安装的SDK将显示在“已安装SDK”视图中，如下所示：
构建示例应用
以下步骤将指导您打开hello_world示例。

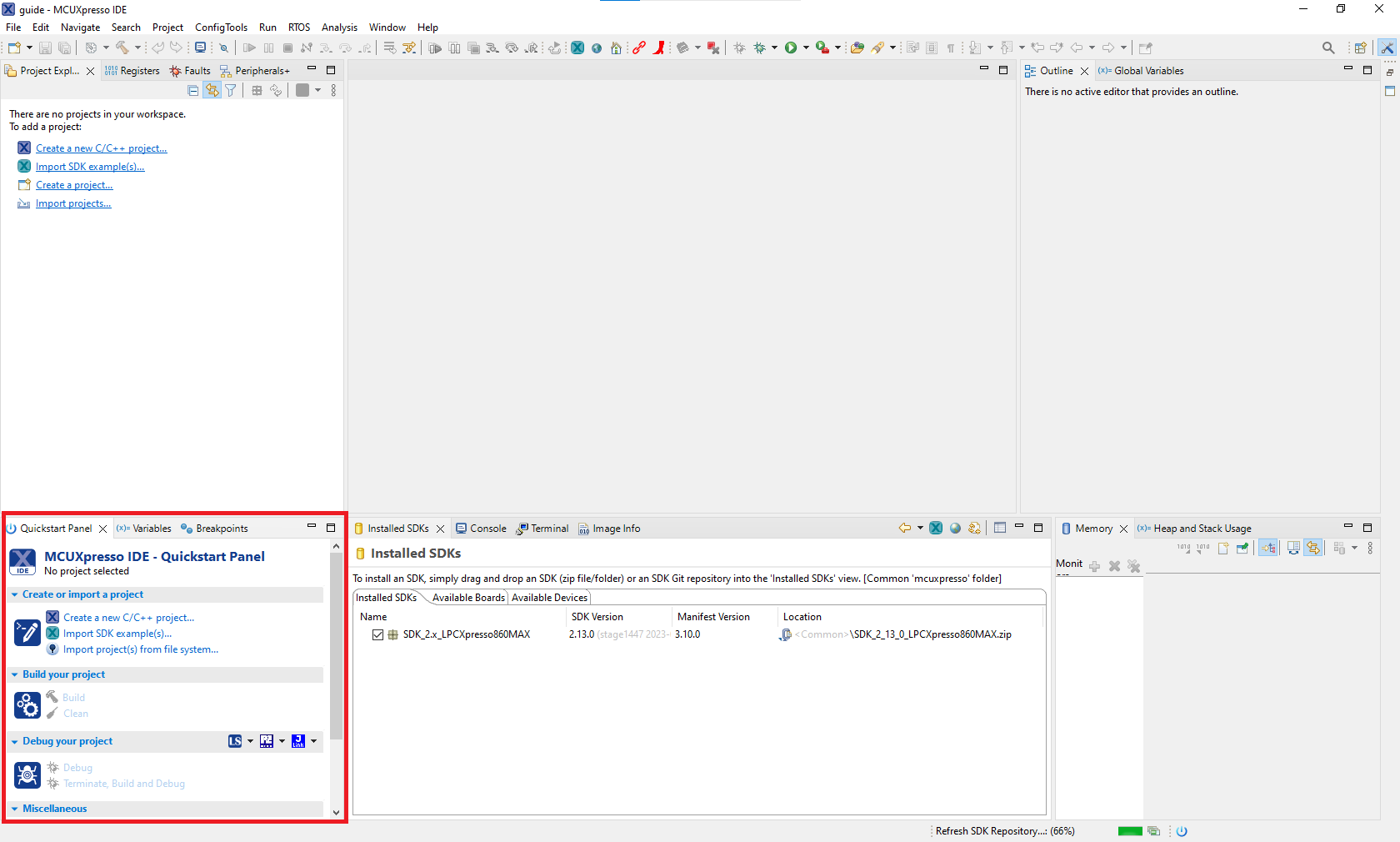

- 在左下角找到快速启动面板。
- 然后点击导入“SDK示例……”。

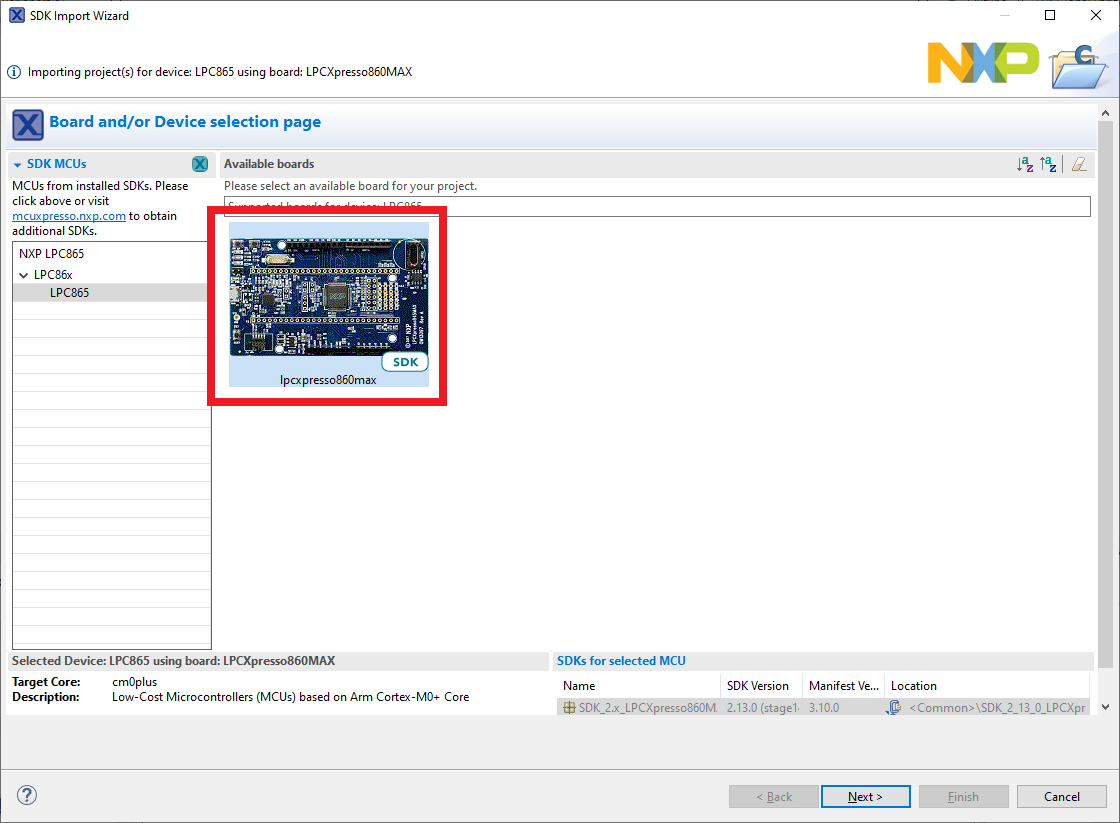

- 点击LPCXpresso860MAX板，选择导入可在该板上运行的示例，然后点击Next（下一步）。

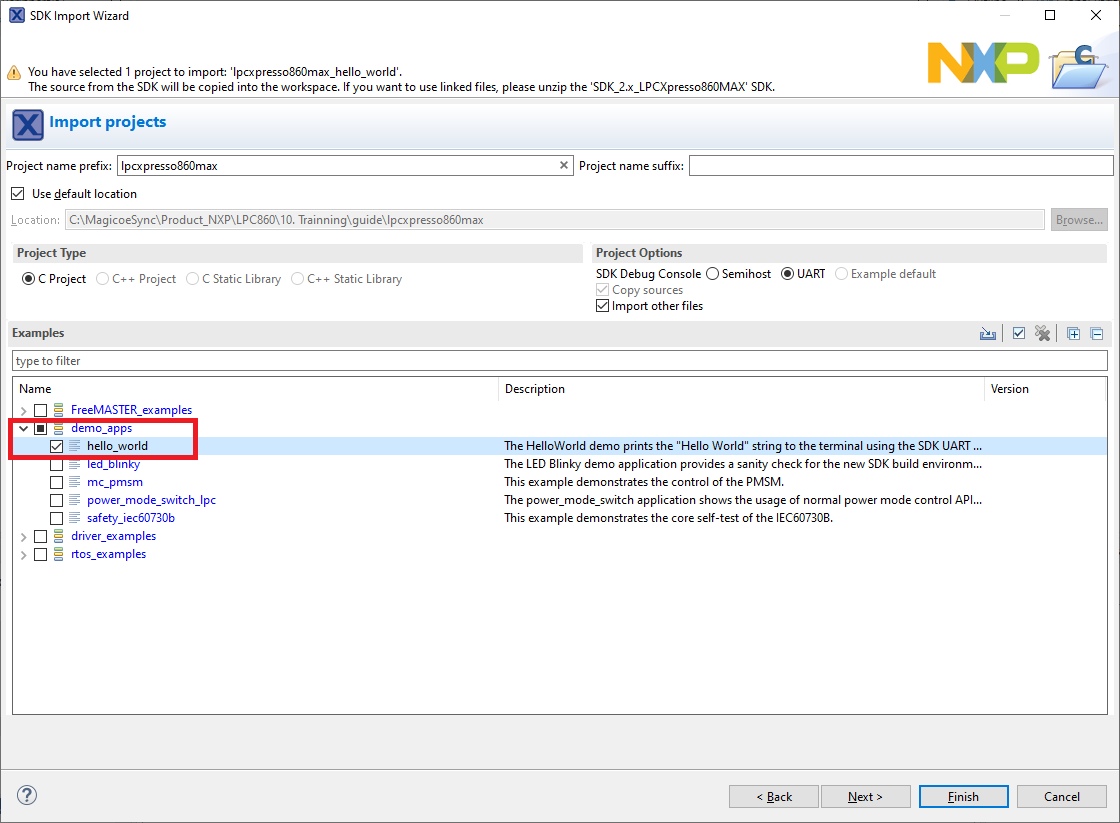

- 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击Finish（完成）。

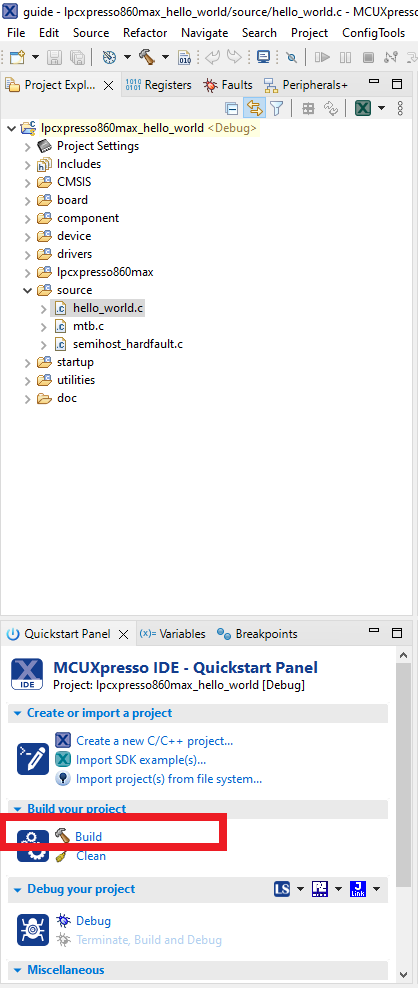

- 现在点击项目名称来构建项目，然后在快速启动面板点击Build或按下“Ctrl+b”。

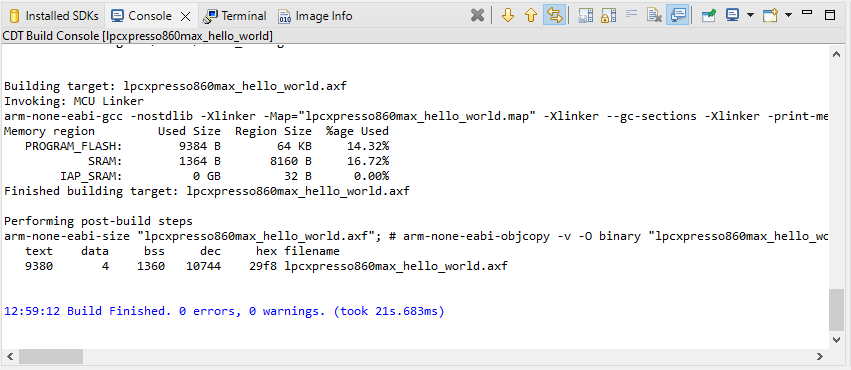

- 您可以在“控制台”选项卡中查看构建的状态。
运行示例应用
- 项目已经编译好了，现在您可以将其闪存到板上并运行它

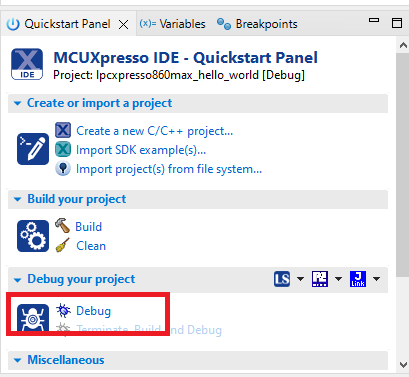

- 确保已连接了LPCXpresso860MAX板，然后点击快速启动面板中的Debug（调试）。

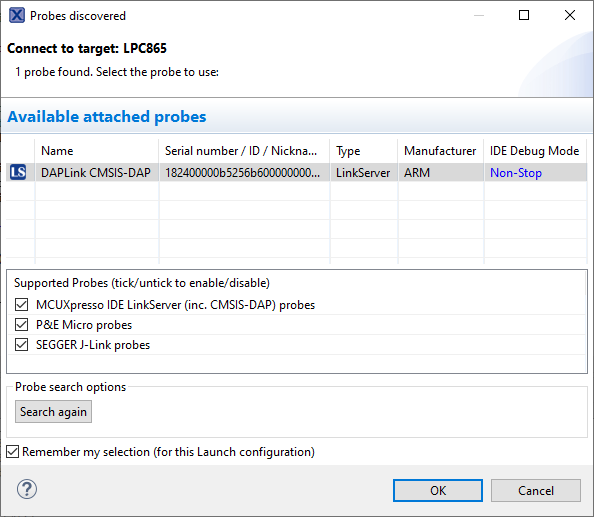

- MCUXpresso IDE将探测互联的板，并应查找CMSIS-DAP硬件调试器，此硬件调试器是LPCXpresso860MAX上集成DAPLink电路的一部分。点击“确定”继续。
- 固件将被下载到板上，调试器开始运行。
- 打开一个终端程序，并连接到已显示的板上的COM端口。采用以下设置配置终端
- 9600波特率
- 无奇偶校验
- 数据位为8
- 停止位为1。

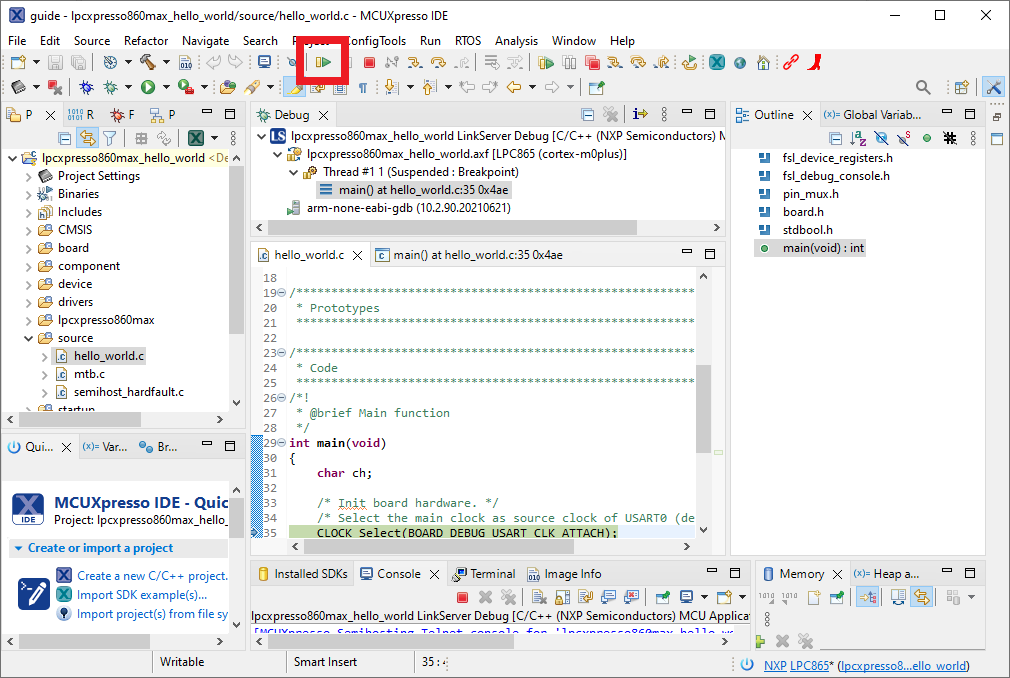

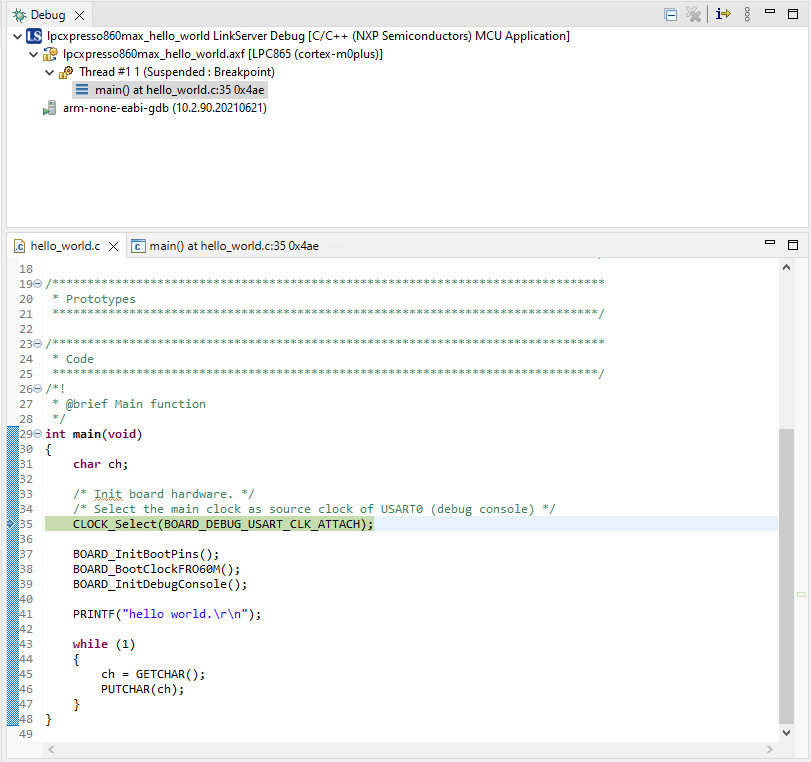

- 点击"Resume"按钮启动应用。
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接。
- 使用菜单栏的控件暂停、进入和逐步执行指令，然后点击Terminate图标停止调试会话：
想使用其他工具链？此演示也适用于IAR和KEIL。
采用IAR Embedded Workbench IDE运行演示
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
- 首先解压先前下载的SDK
-
如果还未完成，打开所需示例应用工作区：大多数示例应用演示工作区文件位于以下路径：
/boards/ / / /iar 以hello_world演示为例，路径为：

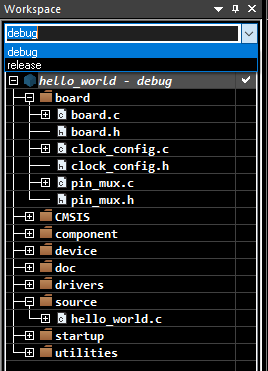

/boards/lpcxpresso860max/demo_apps/hello_world/iar - 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world-Debug"目标。
- 要构建演示应用，点击"Make"按钮，在下文用红色突出显示。
- 此构建工作将无差错完成。
注

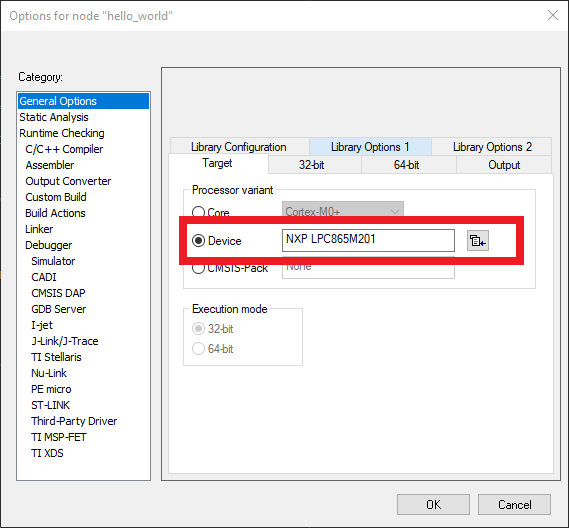

如出现构建错误，请确保选择了正确的板，右击project >> Options >> General Options >> Target >> Device，选择NXP LPC865M201，IAR Embedded Workbench for Arm version 9.30.1及以上版本支持本板。
运行示例应用
LPCXpresso860-MAX EVK板出厂时预装了CMSIS-DAP调试接口。
- 通过连接
J4的USB线将开发平台连接到PC。
- 打开PC上的终端应用（如PuTTY或Tera Term），并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 9600波特率
- 无奇偶校验
- 数据位为8
- 停止位为1。
- 点击"Download and Debug"按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数
- 点击"Go"按钮运行代码，以启动应用。

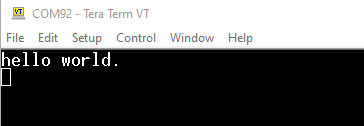

- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
采用Keil® MDK/µVision®运行演示
- 安装CMSIS设备包
- 安装MDK工具后，必须安装Cortex®微控制器软件接口标准（CMSIS）设备包，才能从调试角度来说完全支持该器件。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包

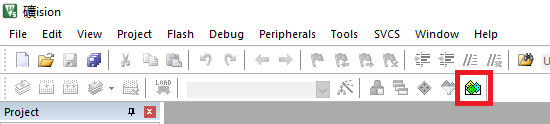

- 打开名为µVision的MDK IDE。在IDE中，选择“Pack Installer”图标。
- 在Pack Installer窗口中，搜索“LPC86”以显示LPC86x系列。点击LPC865名称，然后在右侧，您将看到NXP::LPC865DFP包。点击设备包旁的"Install"按钮。这个流程需要互联网连接才能成功完成。 - 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
- 打开名为µVision的MDK IDE。在IDE中，选择“Pack Installer”图标。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
-
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk 此工作区文件名为
.uvmpw，因此在这个具体示例中，实际路径为： /boards/LPCXpresso55S06/demo_apps/hello_world/mdk/hello_world.uvmpw - 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。

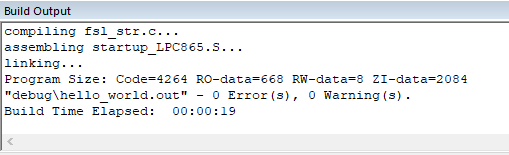

- 此构建工作将无差错完成。
运行示例应用
LPCXpresso860-MAX EVK板出厂时预装了CMSIS-DAP调试接口
- 通过连接
J4的USB线将开发平台连接到PC。 - 打开PC上的终端应用（如PuTTY或Tera Term），并连接到您之前确定的调试COM端口。采用以下设置配置终端：
- 9600波特率
- 无奇偶校验
- 数据位为8
- 停止位为1
- 应用构建完成后，点击"Download"按钮，将应用下载到目标。
- 点击“启动/停止调试会话”以打开调试视图。
- 点击"Go"按钮运行代码，以启动应用。
- hello_world应用开始运行，标语显示在终端上。如未显示，请检查您的终端设置和连接
3.3 构建和调试MCUXpresso SDK示例
现在连接板，调试您的项目...
- 确保跳线
P4与2-3号跳线短接。 - 将PC上的微型USB线缆插入到Debug Link微型USB接头，如图所示。
- 在MCUXpresso中的Project Exporer窗口，选择项目。
- 在快速启动面板，点击Debug（调试）。
- 选择CMSIS-DAP调试接口
- 在main()开始后的断点点击Resume（继续），运行代码
更多详细信息可在SDK文件夹中的SDK入门文档中找到。
/docs/Getting Started with MCUXpresso SDK.pdf 3.4 更多示例
SDK中提供了几个示例、演示和驱动程序，帮助您快速入门。下面列出了一些常见示例：
- PMSM电机控制
- 电源管理器演示
- IEC60730安全
4. 配置软件
4.1 从MCUXpresso SDK克隆示例项目
选项A：使用MCUXpresso IDE来克隆示例项目。
使用MCUXpresso IDE
构建示例应用
以下步骤将引导您打开FlexTimer PWM占空比变化的例子。该示例设置了PWM信号并定期更新信号占空比。
- 在左下角找到快速启动面板
- 然后点击“导入MCUXpresso SDK示例……”。
- 点击LPCXpresso860-MAX板，选择导入可在该板上运行的示例，然后点击Next（下一步）。

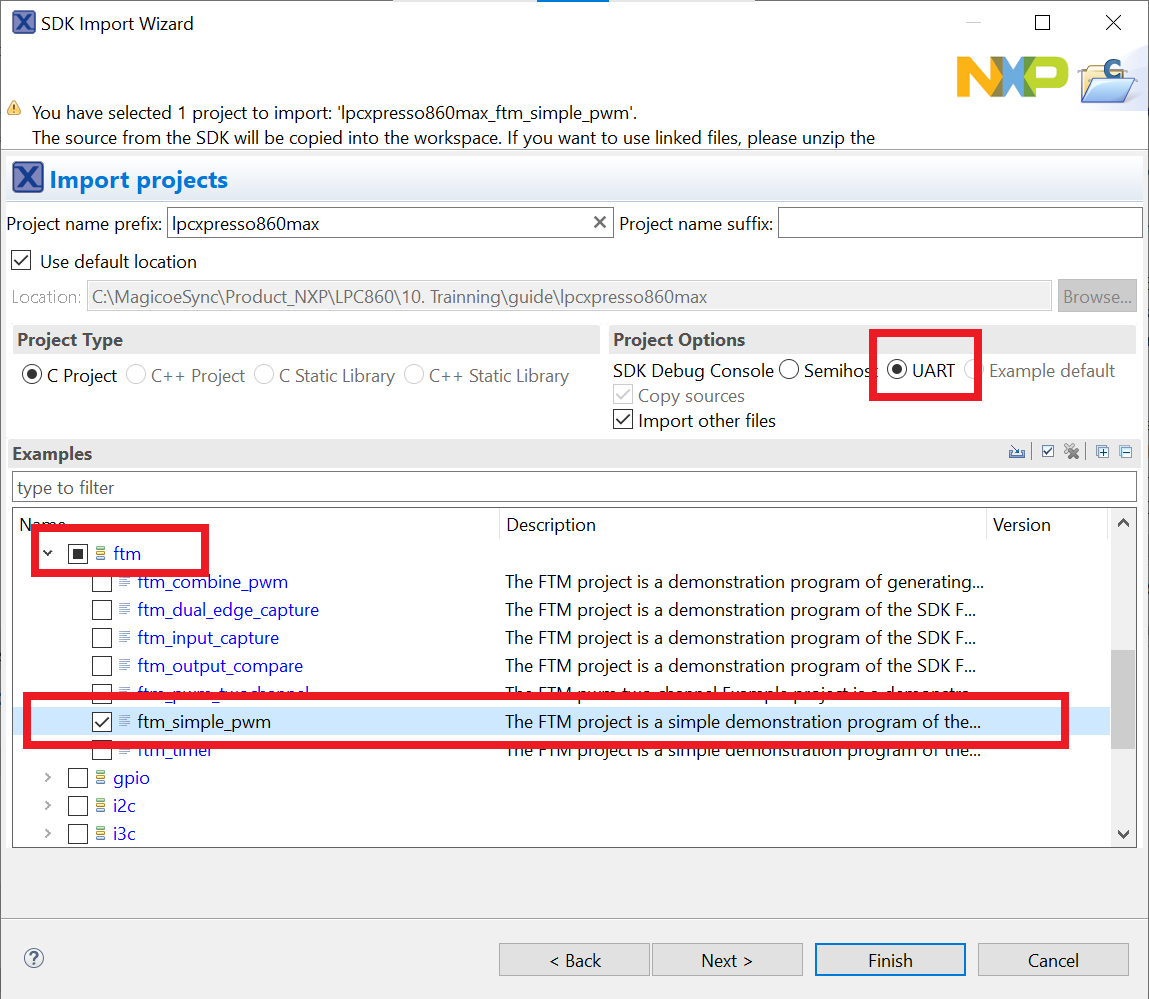

- 使用箭头按钮展开驱动程序示例目录，然后展开FTM（FlexTimer）示例，并点击
ftm_simple_pwm旁的复选框选择它。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击Finish（完成）。

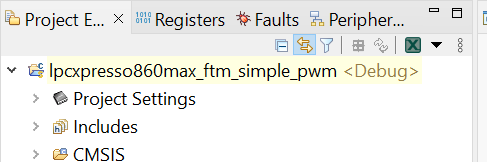

- 点击“Project Explorer”视图中的“
lpcxpresso860max_ftm_simple_pwm”项目，并构建、编译和运行上述演示
-

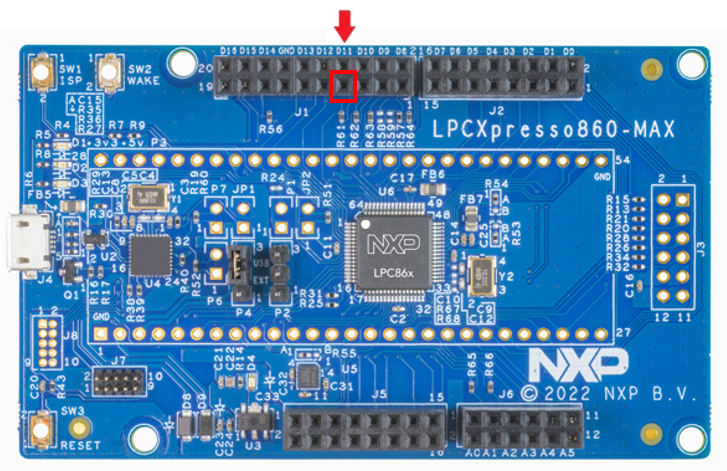

您可以使用示波器通过
J1_7端口可以看到占空比的变化
- 终止调试会话
选项B：使用MCUXpresso配置工具来克隆用于第三方IDE的现有MCUXpresso SDK示例。
使用MCUXpresso配置工具
以下步骤将引导您打开FlexTimer PWM占空比变化的例子（ftmsimplepwm）。该示例设置了PWM信号并定期更新信号占空比。
- 打开MCUXpresso配置工具

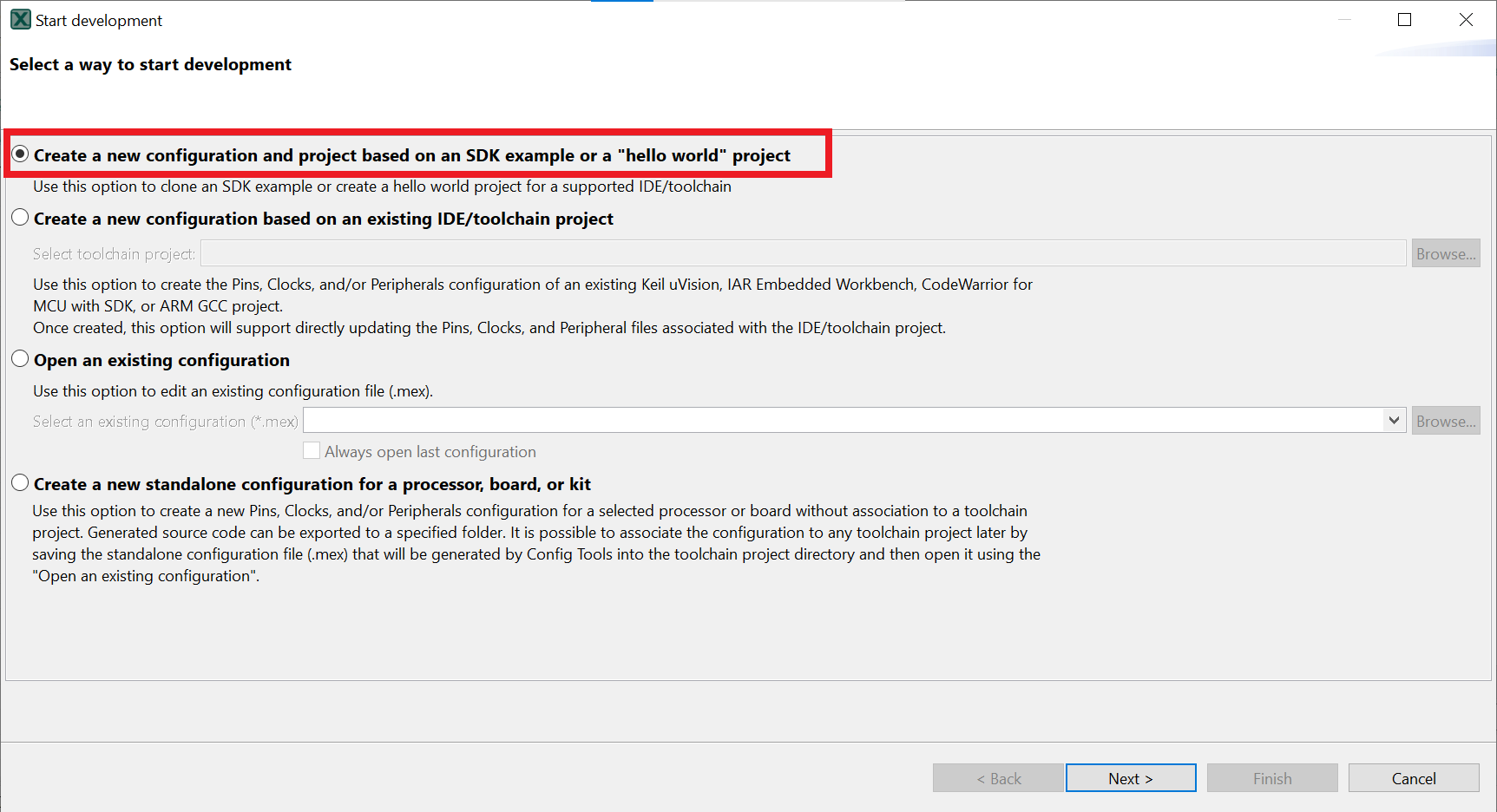

- 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”

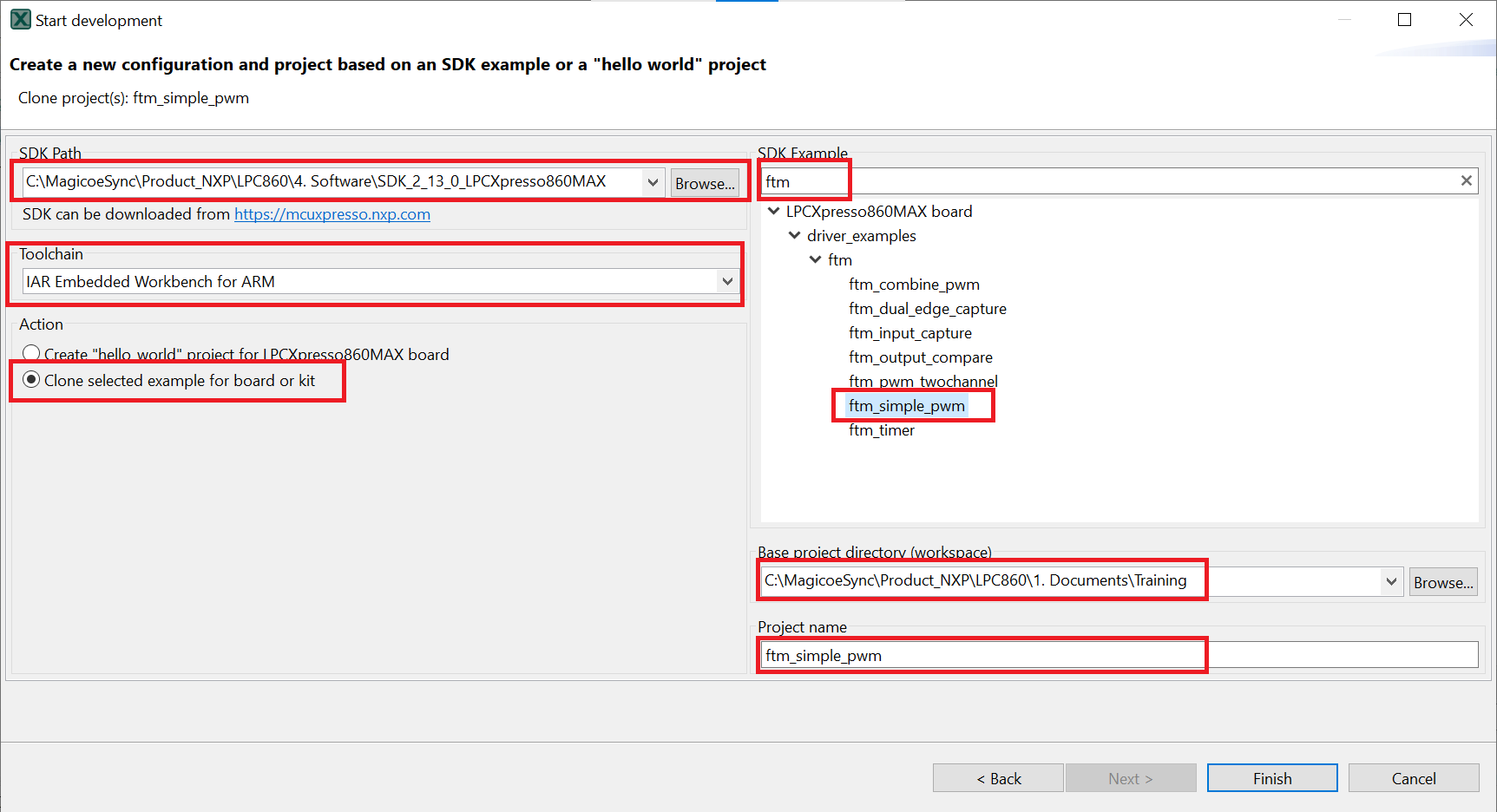

- 在下一个窗口中，选择之前已解压的MCUXpresso SDK的位置。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，并点击克隆选择示例
- 选择要克隆的项目。对于此示例，我们要使用SCTimer PWM项目。您可以在筛选框中输入“ftm”，并选择“sctimerpwmwithdutycyclechange”示例项目来进行筛选。然后，您还可以指定克隆项目的位置和名称。然后点击Finish（完成）。
- 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述
-
您可以使用示波器通过
J1_7端口查看占空比的变化
- 终止调试会话
4.2 使用引脚工具
首先，我们使用属于MCUXpresso配置工具的引脚工具来显示如何在项目中添加一个新的GPIO引脚来使LED闪烁。
使用MCUXpresso IDE引脚工具
要打开MCUXpresso IDE中的引脚工具：
-

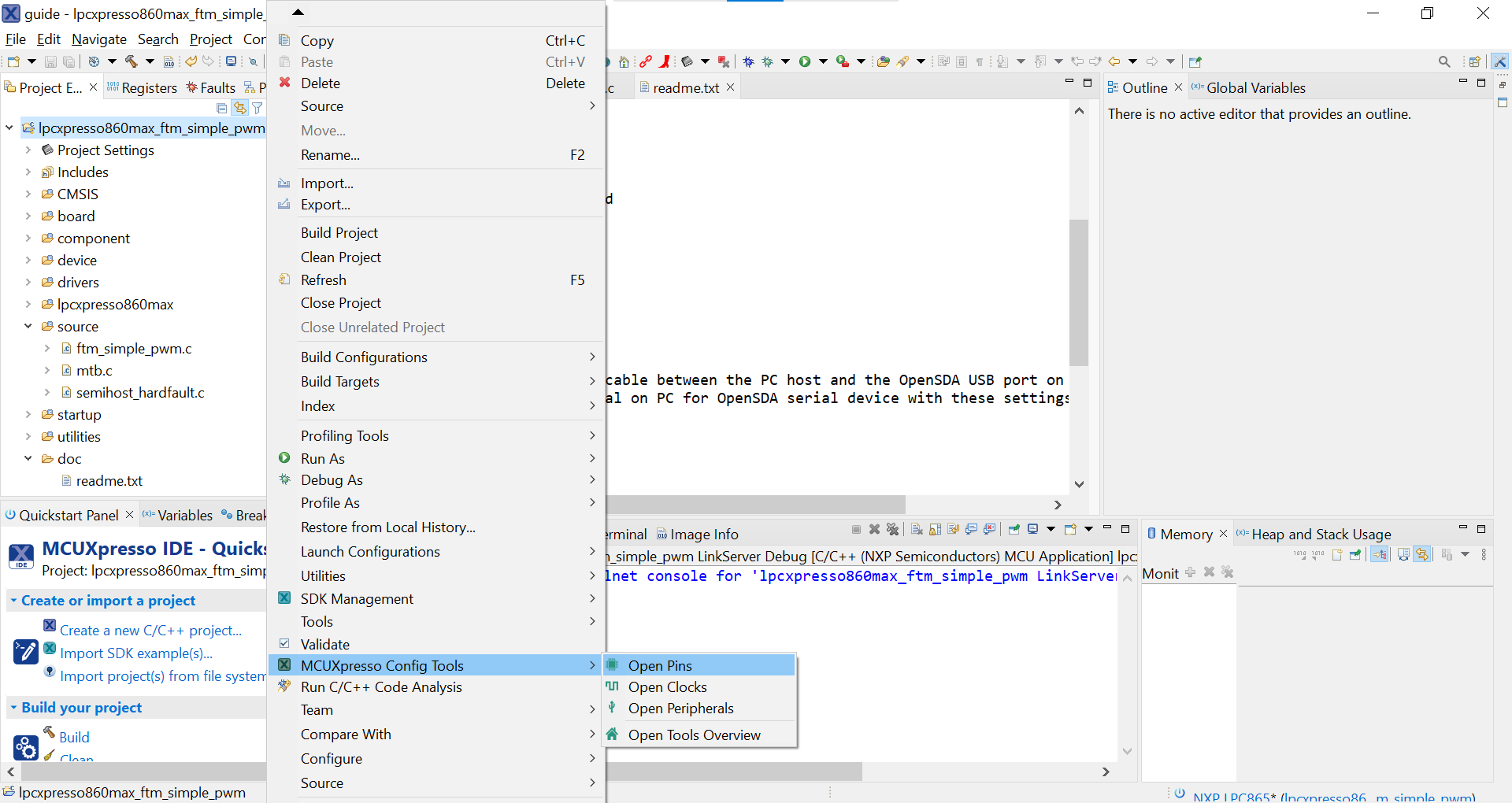

右击“
lpcxpresso860max_ftm_simple_pwm”项目，并选择“MCUXpresso配置工具” ，然后点击“打开引脚” 。
引脚工具现在应该显示PWM项目的引脚配置。
要打开MCUXpresso配置工具中的引脚工具
- 打开MCUXpresso配置工具

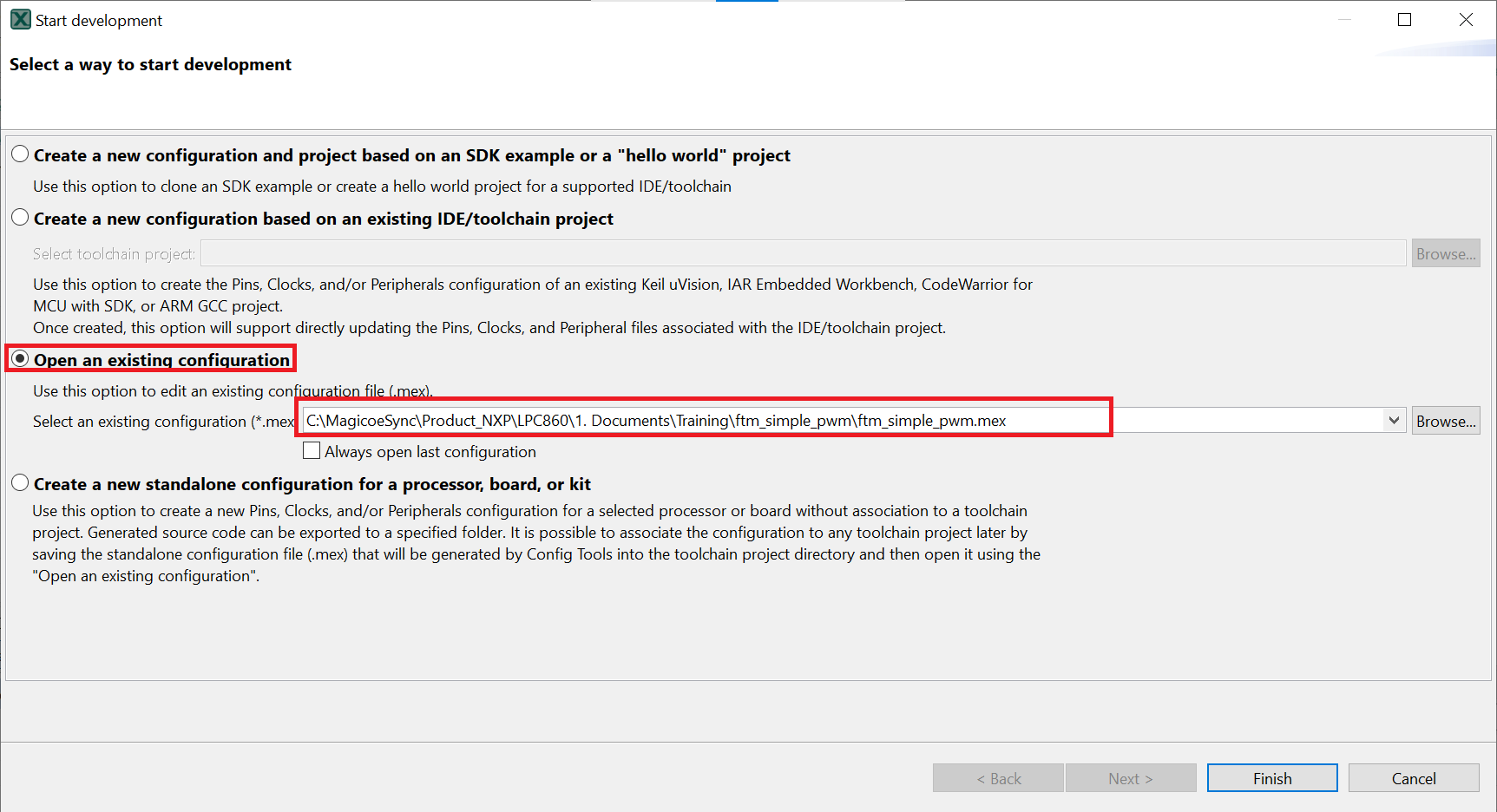

- 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后点击“下一步”。

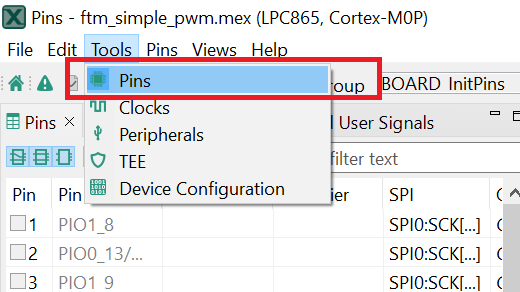

- 从工具栏选择Tools->Pins，打开引脚工具。

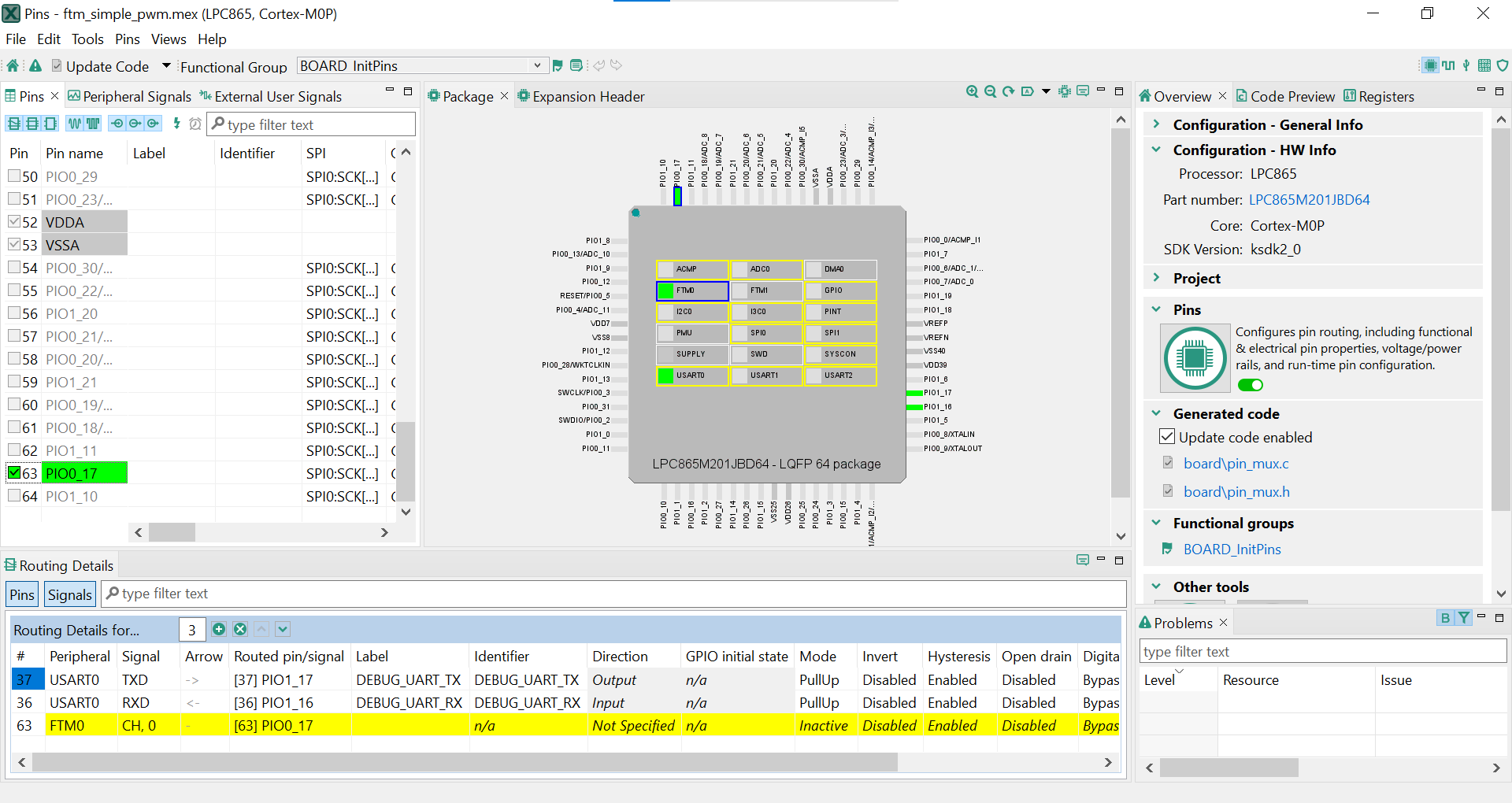

- 引脚工具现在应该显示FlexTimer PWM项目的引脚配置。
使用引脚工具修改PWM路由的引脚

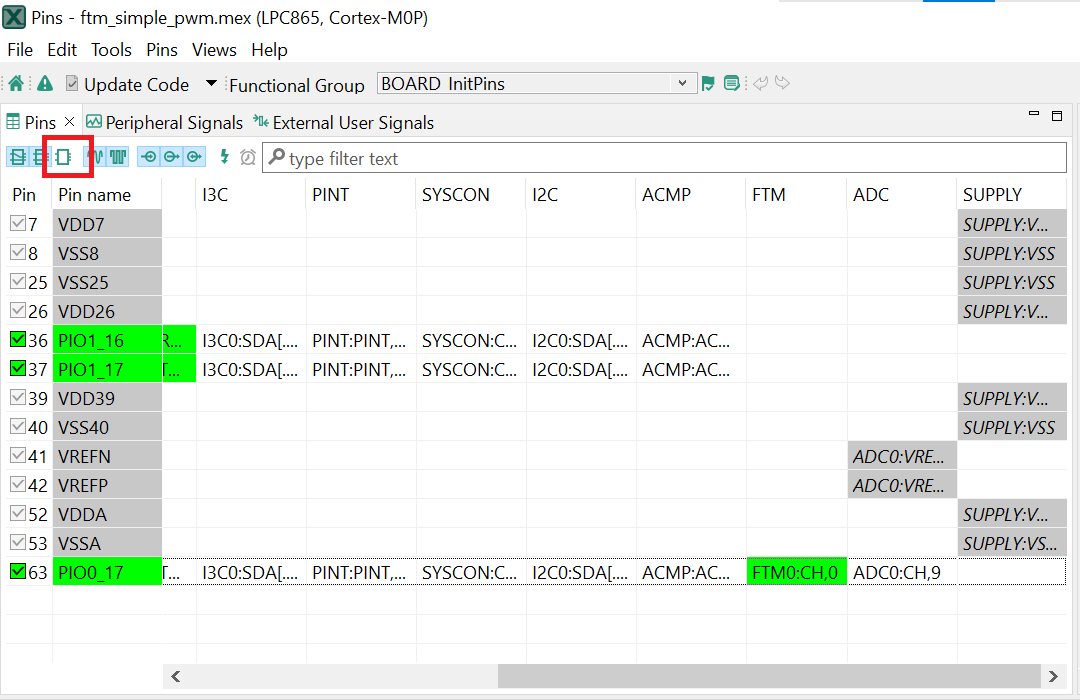

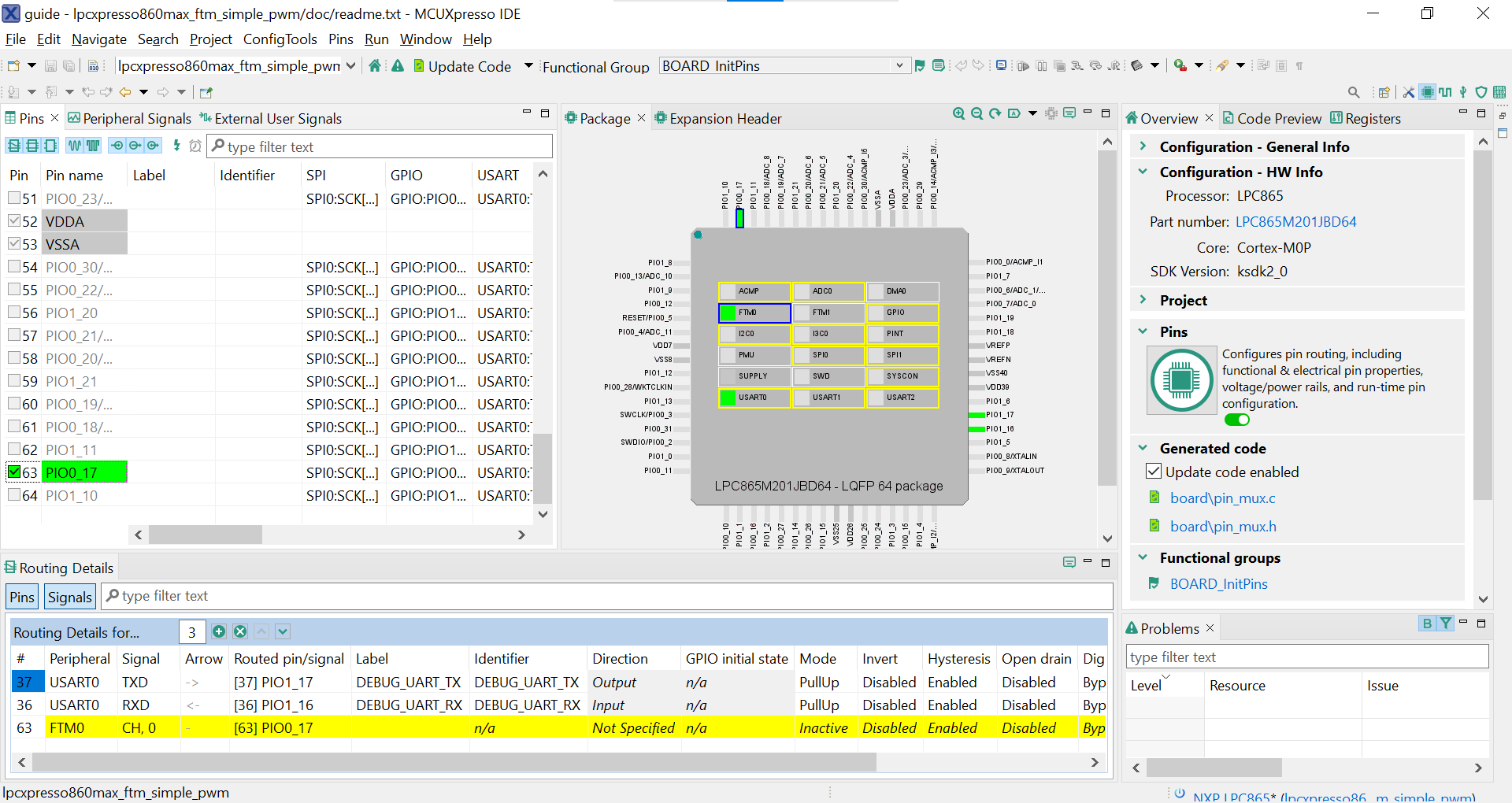

- 我们将在指南的剩余部分使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在“引脚”视图中，取消选中“显示未路由的引脚”复选框，仅查看已路由的引脚，您还将看到默认情况下已路由的引脚。已路由的引脚在引脚名称旁边留有一个绿色勾选框。为每个已路由引脚所选的功能以绿色突出显示。

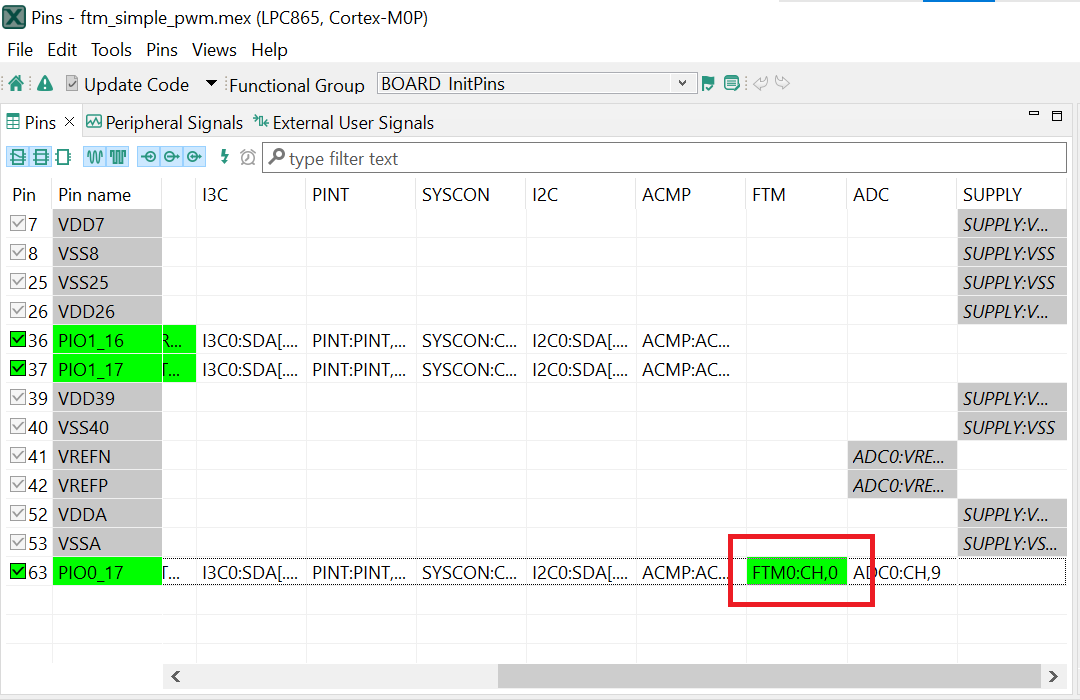

- 在当前配置中，将
PIO0_17连线为FTM0Channel0。禁用PIO0_17，并更改PIO1_1的多路复用器设置，使用其FlexTimer功能来输出PWM波形。 - 点击FTM列下的“
FTM0:CH,0”字段，可禁用作为FlexTimer的PIO0_17。然后，该引脚将被禁用（引脚将不再具有勾选框），并从列表中消失。

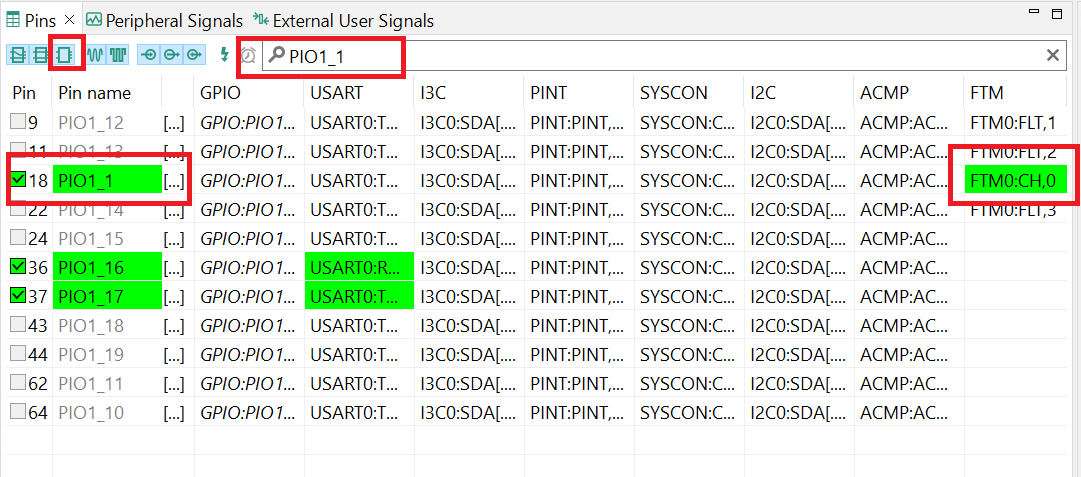

- 现在，路由
PIO1_1为FTM0Chanel 0。首先，选择“显示未连线的引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PIO1_1。最后，点击FTM列下的框“FTM0:CH,0”。该框将以绿色突出显示，并在引脚旁边显示勾选。

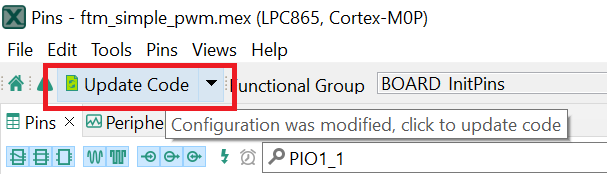

- 现在是时候导出由引脚工具生成的最新
pinmux.c和pinmux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。

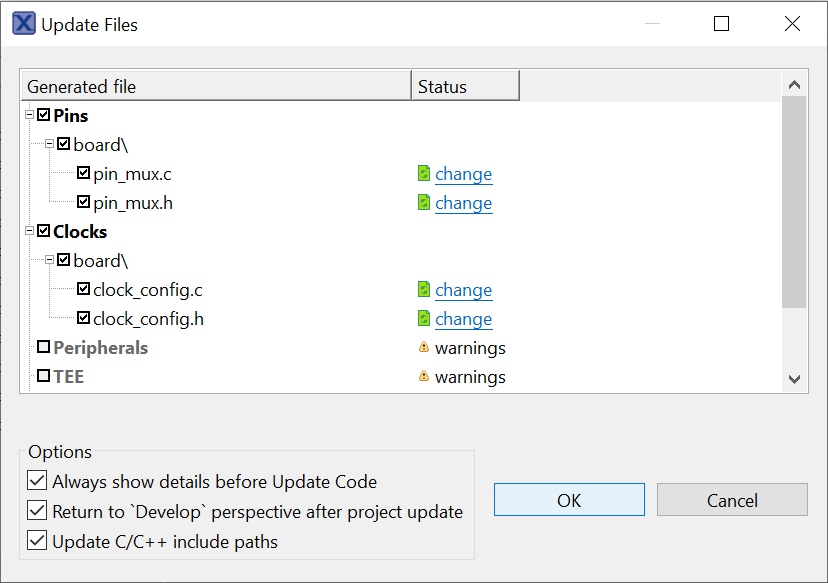

- 弹出的屏幕将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。

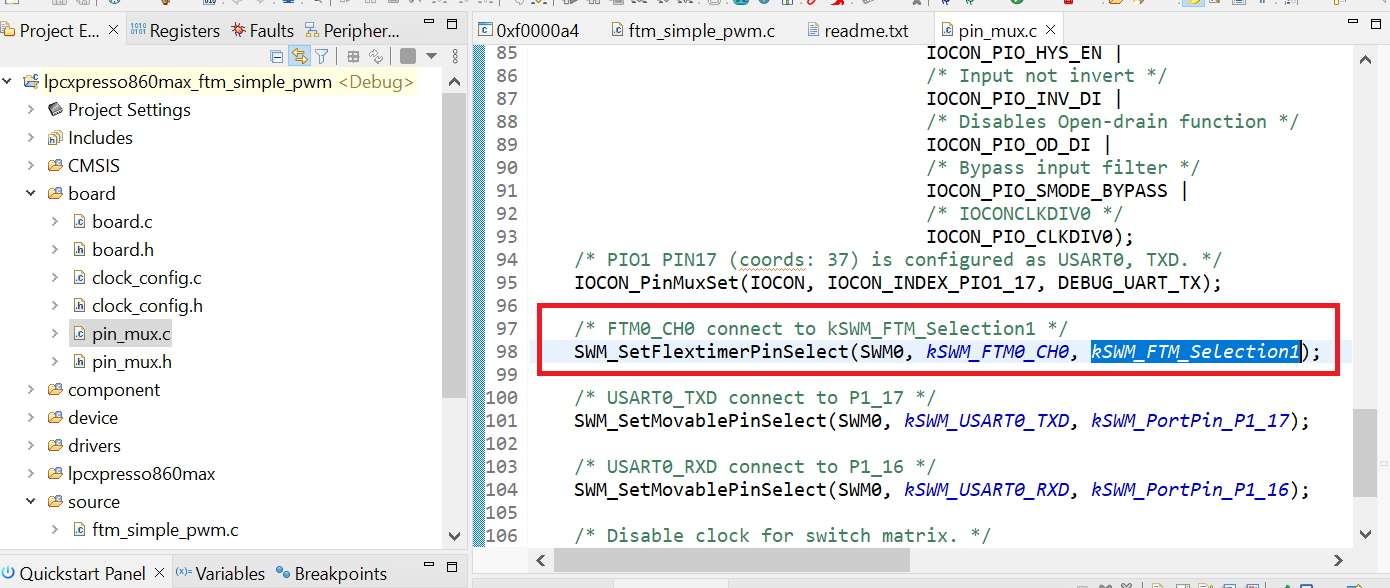

- 现在在IDE中，打开
pinmux.c文件，您会发现FTM0:CH,0设置为"kSWMFTM_Selection1"。
- 按照上一节所述构建并下载项目

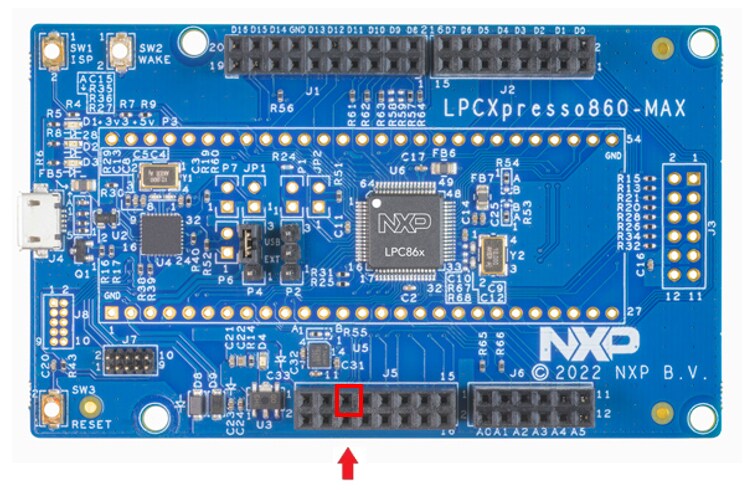

- 运行应用。您可以使用示波器通过
J5_5端口查看占空比的变化。
- 终止调试会话
4.3 使用时钟工具
然后，使用属于MCUXpresso配置工具的时钟工具来更改时钟设置并更改LED闪烁的速率。
使用MCUXpresso时钟配置工具
要打开MCUXpresso IDE中的时钟工具

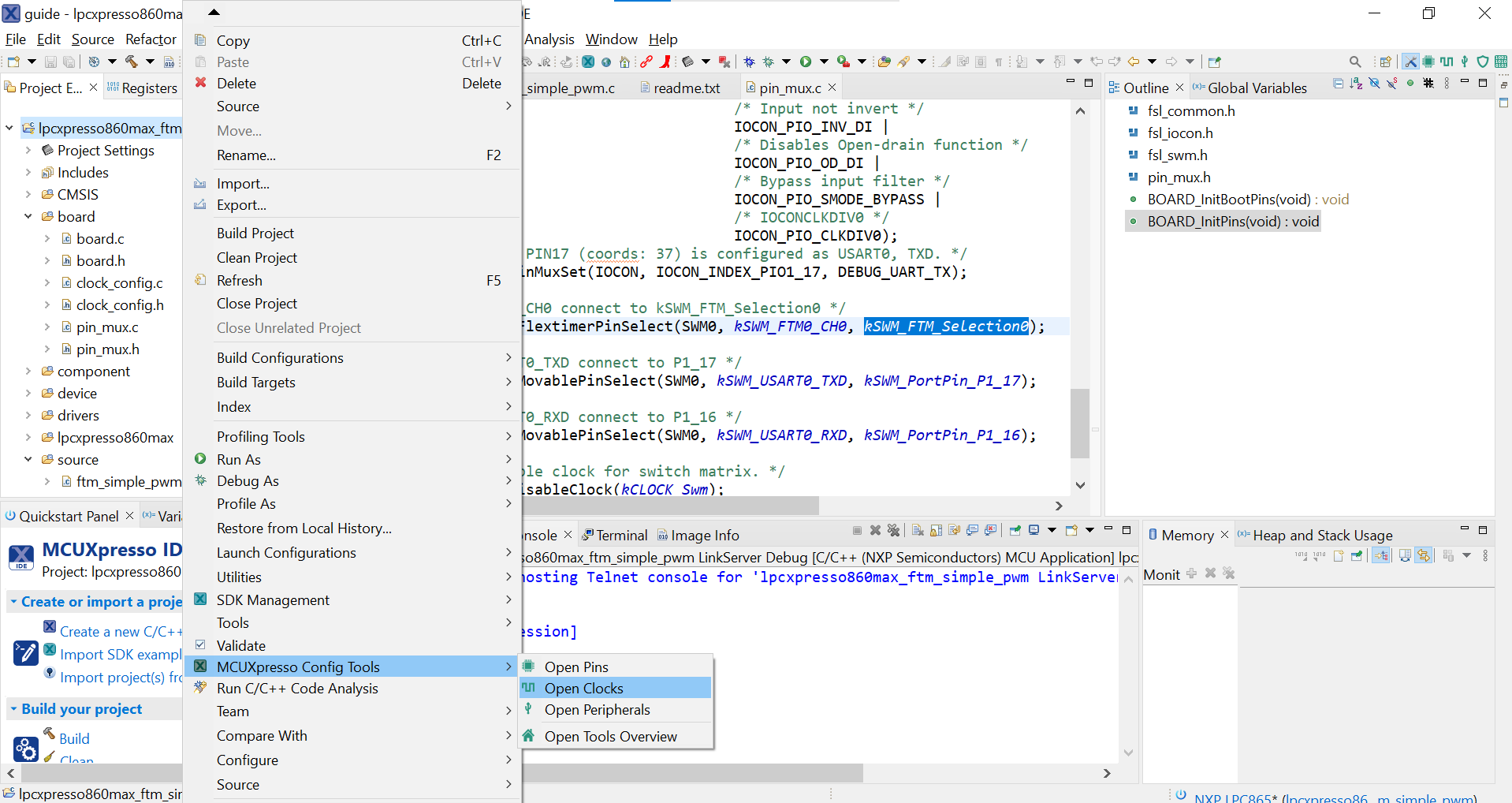

- 右击“
lpcxpresso860maxftmsimple_pwm”项目，并选择“MCUXpresso配置工具” ，可打开时钟工具，然后点击“打开时钟”。

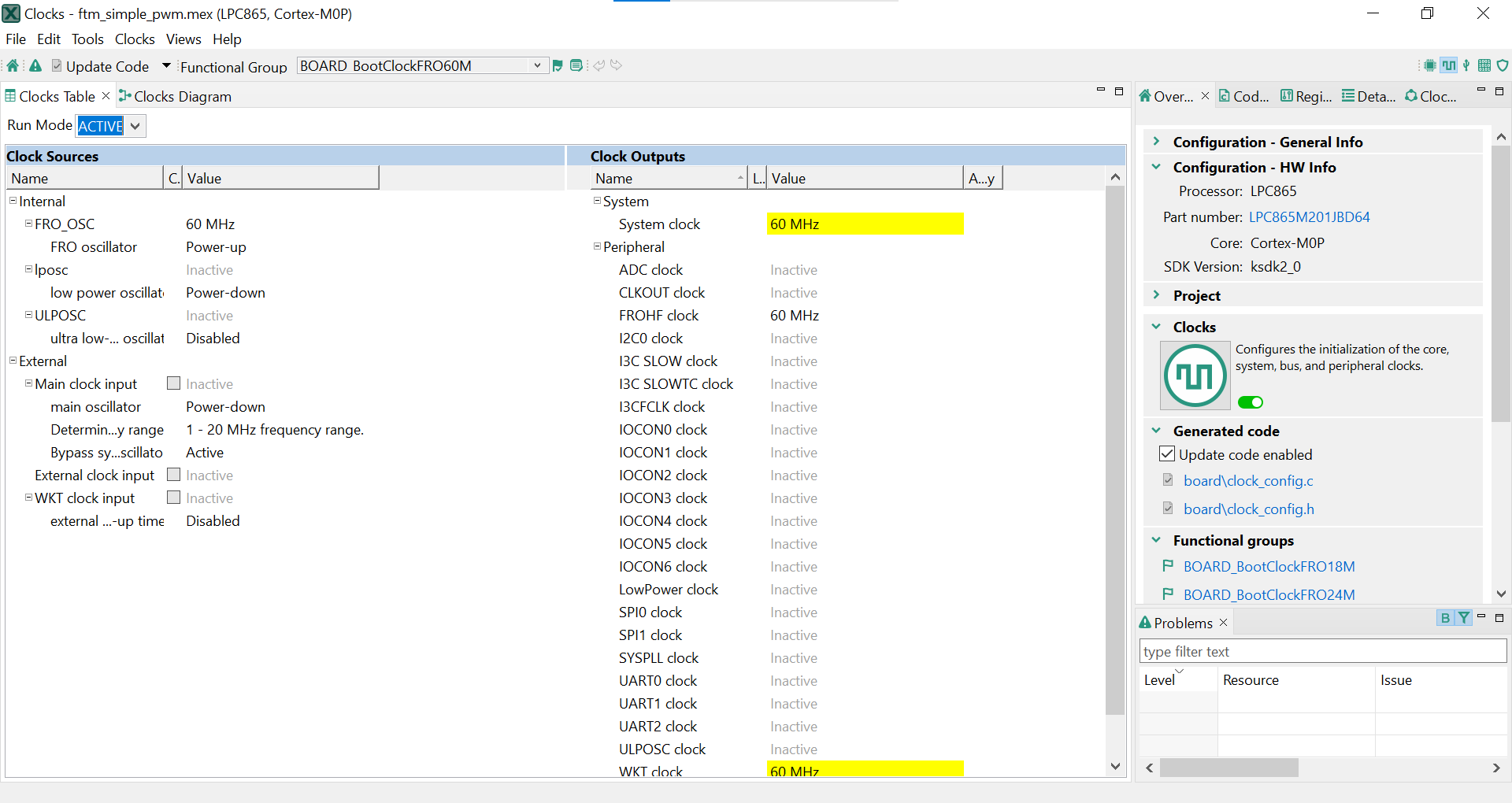

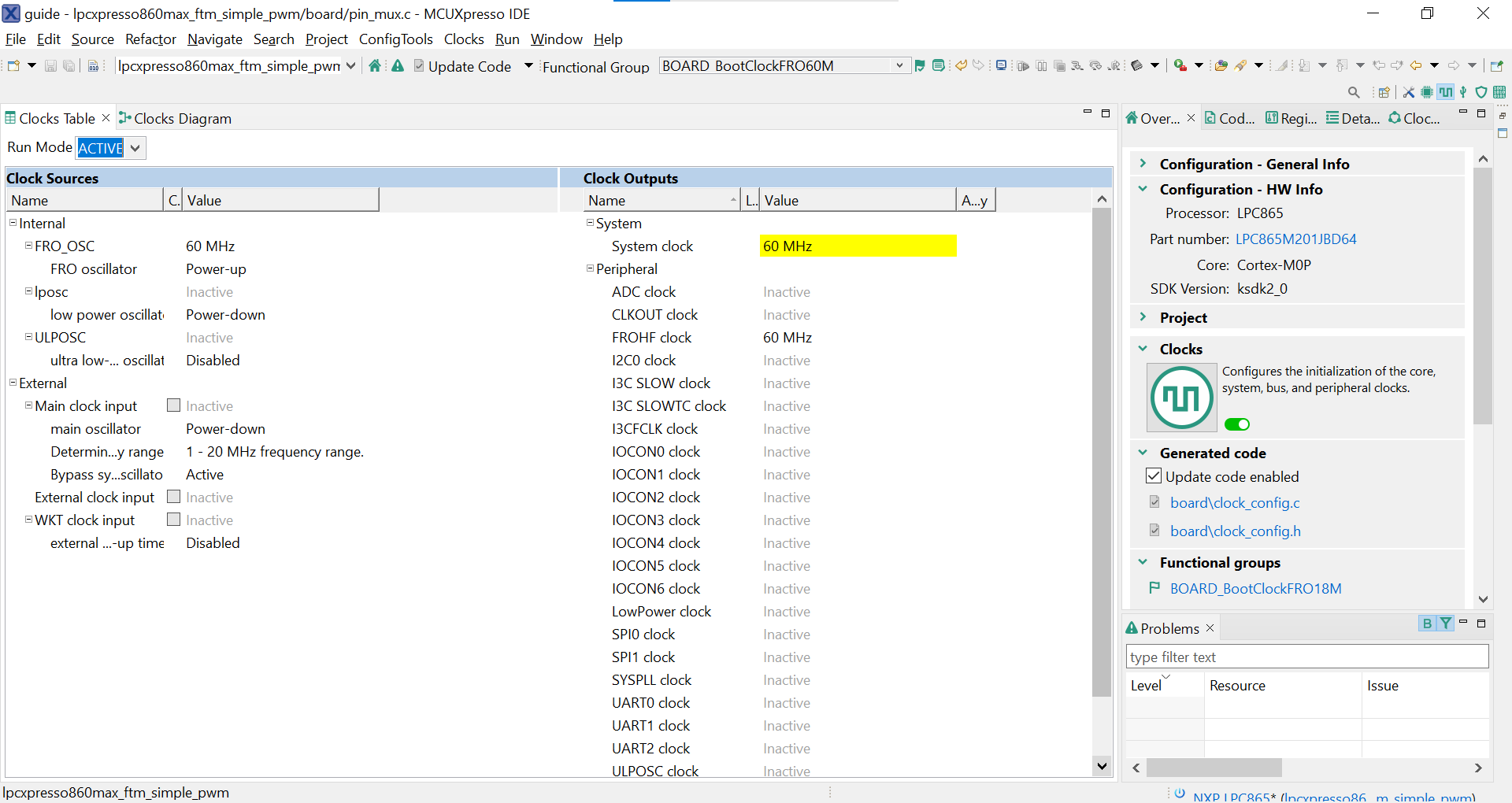

- 时钟工具现在应该显示此项目的时钟配置。
要打开MCUXpresso配置工具中的时钟工具

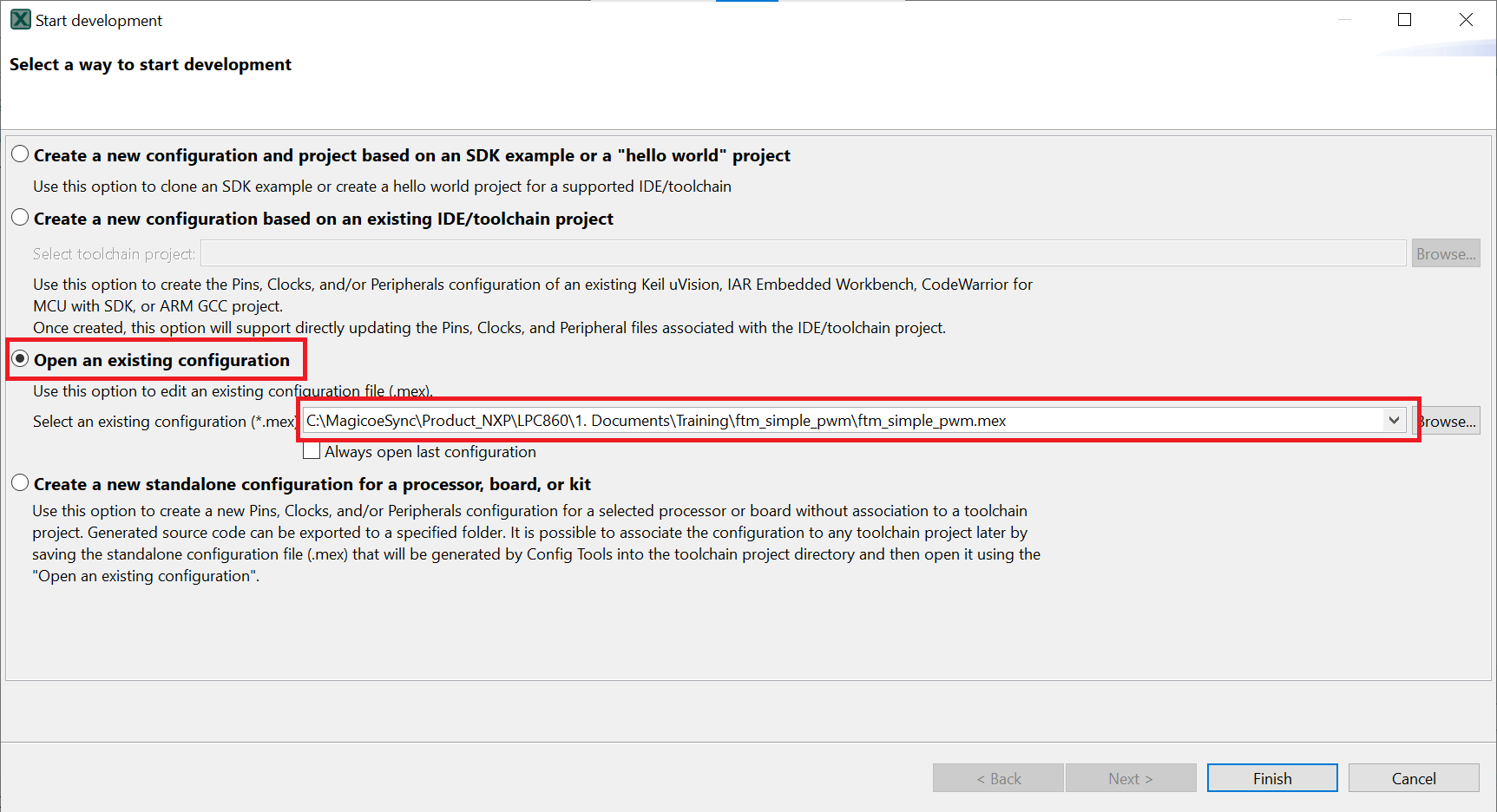

- 在出现的向导中，选择“打开现有配置”单选按钮，然后选择您已克隆的项目，然后点击“下一步”。

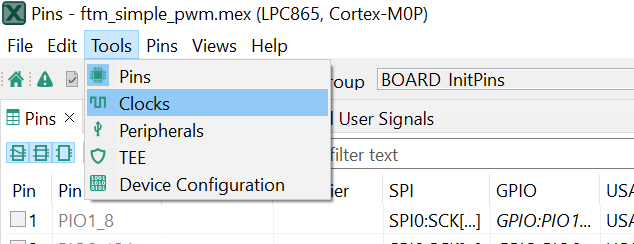

- 从工具栏选择Tools->clocks，打开时钟工具。
- 时钟工具现在应该显示此PWM项目的时钟配置。
使用时钟工具来修改系统时钟

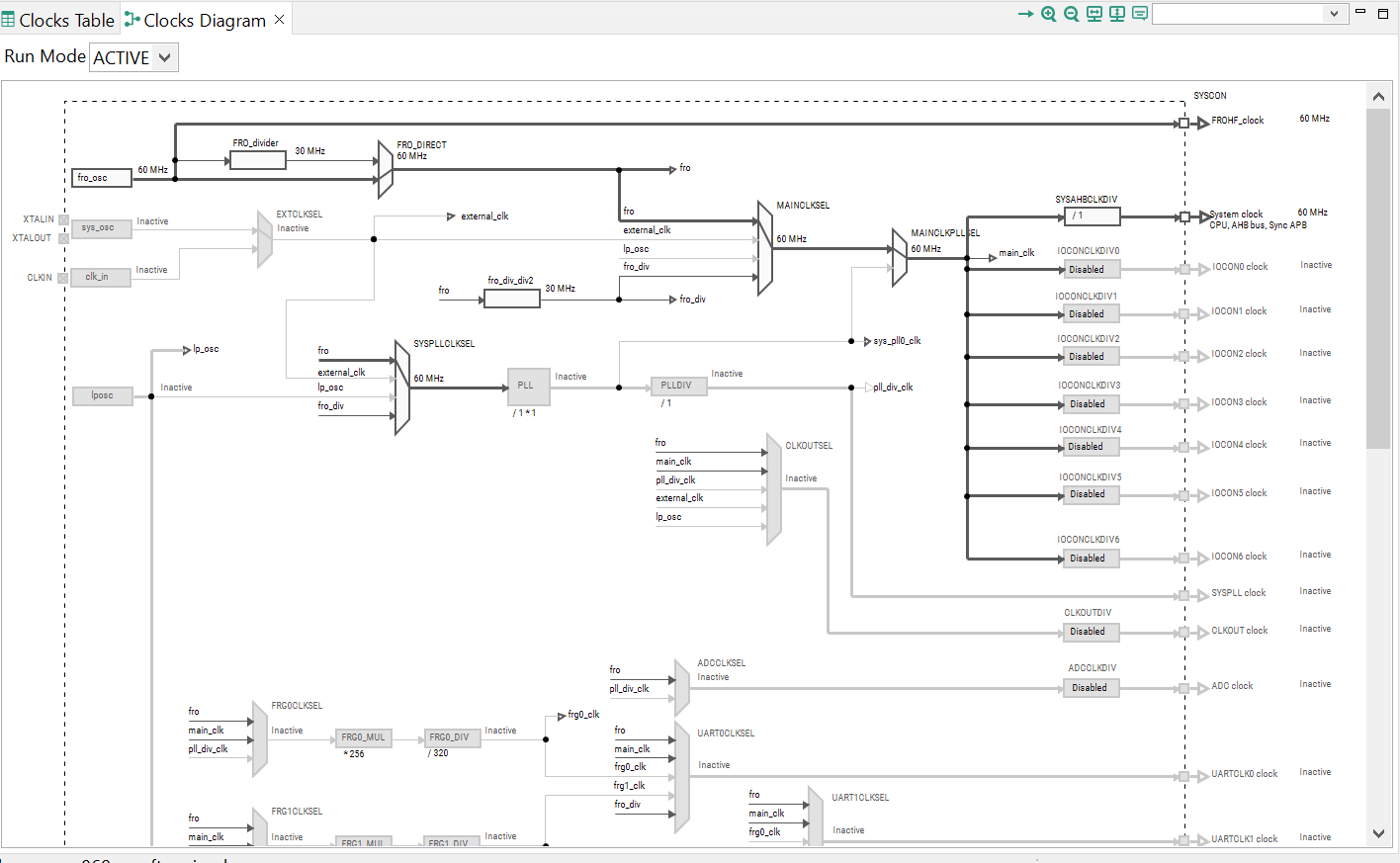

- 我们将在指南的剩余部分使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。点击左上角的选项卡，切换到Clocks Diagram视图。
- 确保您位于名为“
BOARD_BootClockFROH60M”的函数组中。

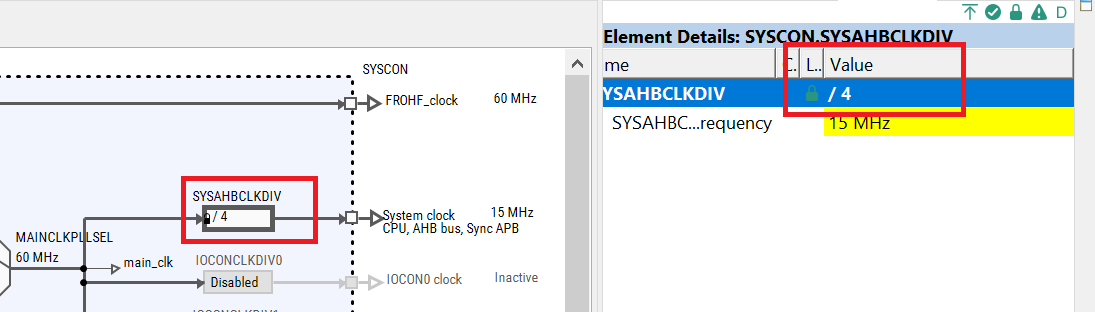

- 点击系统时钟字段并输入“4”来更改内核时钟频率。您将看到所有其他时钟值也会自动更改，以适应这个较慢的速度。完成后看起来像这样。
- 现在是时候导出由引脚工具生成的最新
clockmux.c和clockmux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”
-

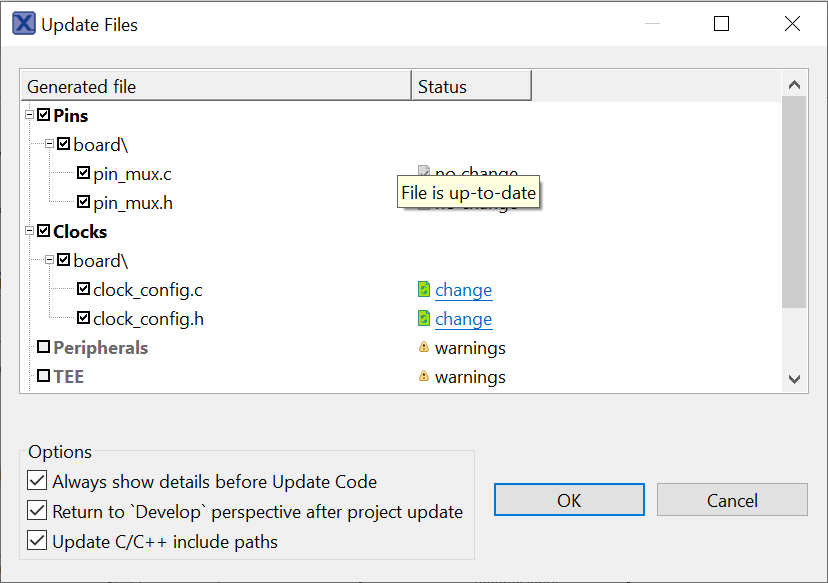

弹出的屏幕将显示正在更改的文件，您可以点击“diff”查看当前文件与时钟工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中
- 按照上一节所述构建并下载项目
- 运行应用。您可以看到占空比的变化更慢了
- 终止调试会话
4.4 取得成功
应用修改完成后，您会看到LPCXpresso860-MAX的LED绿灯（D2）闪烁。
MCUXpresso终端教程
MCUXpresso终端教程
最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。
- 打开MCUXpresso IDE。
- 点击IDE顶部的“打开终端”按钮或按“Ctrl + Alt + Shift + T”来启动MCUXpresso IDE终端。
- 选择串行终端
- 配置串行端口设置（使用LPC-Link2 COM端口号），波特率为115200，数据位为8，无奇偶校验且停止位为1，然后按下“OK”（确定）按钮。
-
确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。
-
一切就绪
Tera Term教程
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设您已插入板，列表中会自动填充一个COM端口。

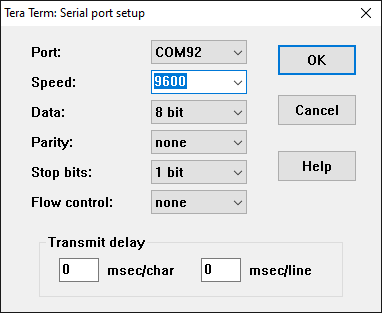

- 配置串行端口设置（使用之前确定的COM端口号），波特率为115200，数据位为8，无奇偶校验且停止位为1。要进行此操作，进入Setup→Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
PuTTY教程
PuTTY教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入您之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”（打开），打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
