KITPF5300SKTEVM评估板快速入门
上次修改时间：
Jun 28, 2023支持
KITPF5300SKTEVM
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用KITPF5300SKTEVM板的过程。
1.1 套件内含物/装箱单
KITPF5300SKTEVM套件内含物包括：
- 经过组装和测试的评估板和预编程的FRDM-KL25Z微控制器
- 3.0英尺USB-STD A转USB-B-mini线缆
- 板载跳接线
1.2 软件
在使用此评估板之前，必须安装此处列出的软件。
- 恩智浦GUI安装包
2. 获取硬件
2.1 板特性
- VIN和PVIN连接器
- SW1输出能力高达15A
- Load slammer连接器
- PGOOD输出
- 仿真模式功能
- USB连接和GUI可用于注册访问、OTP仿真及编程
2.2 设计套件描述
KITPF5300SKTEVM支持对PF5300进行OTP编程，并对编程的部件进行基本上电测试。不允许加载DC-DC转换器。
2.3 设计套件组件

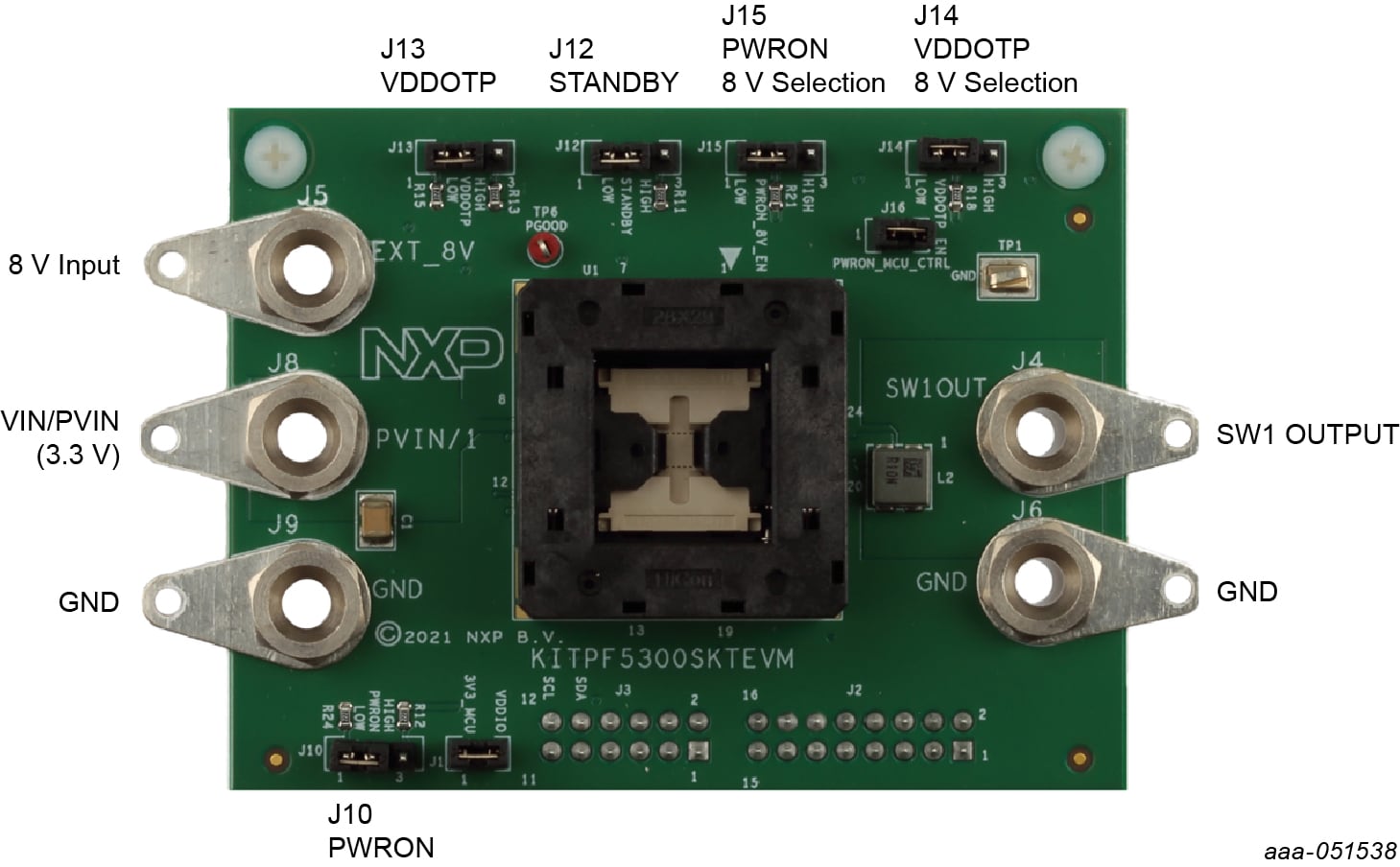

表1 板说明
| 位置 | 功能 | 说明 |
|---|---|---|
J5 |
EXT_8V | OTP编程需要8.0V电源输入 |
J8 |
VIN/PVIN | 输入电源（3.3V） |
J9、J6 |
GND | 接地 |
J4 |
输出电压 | 输出电压 |
J12 |
STANDBY | 1-2：默认STANDBY=GND 2-3：STANDBY=VDDIO |
J10 |
PWRON 功能控制 |
Open：默认。通过J16控制PWRON。1-2：PWRON=GND 2-3：PWRON=VDDIO 只有当 J16打开时才使用。 |
J13 |
VDDOTP配置 | Open：默认。用于OTP编程。 1-2：连接接地。 2-3：上拉至VDDIO。如尝试XFAILB功能，请使用。 |
J4 |
VDDOTP 8V选择 | 1-2：不向VDDOTP/XFAILB引脚应用EXT_8V 2-3：默认。向VDDOTP/XFAILB引脚应用8V_EXT Open：如评估XFAILB功能 |
J5 |
PWRON配置 | 控制与EXT_8V有关的PWRON电压 1-2：对PWRON引脚应用EXT_8V/2 2-3：默认。对PWRON引脚应用EXT_8V |
J6 |
PWRON连接 | Open：PWRON由J10 控制 Closed：默认。PWRON由 J15/MCU控制。 |
J1 |
VDDIO电源 | Closed：默认 |
3. 配置硬件
3.1 配置硬件
如果用户安装了恩智浦GUI，请按照以下说明快速给板上电。
使用预编程的OTP配置给板上电：
- 确保板具有正确的跳线配置。
- 确保
SW4位于NORMAL位置。 - 验证FRDM-KL25Z微控制器是否已插入，并且该微控制器连接器侧的USB电缆是否已连接。将USB电缆连接到PC非常重要，因为通过该电缆能够与恩智浦GUI进行通信，并为IC提供VDDIO参考电压。
- 在PWRON=0的情况下应用VIN和PVIN。
- 将
J10从1-2移动到2-3，打开PF53。 - 打开GUI并根据需要进行通信。
在调试模式下给板上电：
调试模式允许用户在上电前修改OTP镜像寄存器。这有助于在决定给定应用的最佳配置时，使用PF5300的不同功能。
- 确保已配置板上的跳线。
- 将FRDMKL25Z板连接到插座板。
- 使用mini-USB线缆将KL25Z的USB端口连接到运行GUI的PC。
- 向EXT_8V连接器
J5施加8.0V电压。 - 向VIN/PVIN连接器
J8施加3.3V电压。 - 打开GUI，然后单击左上角的“开始”。
- 在菜单中选择“测试模式”，如下所示，然后点击“应用”。
- 转到左侧选择中的PROG选项卡。
- 从脚本文件中选择编程源，或者使用现有的GUI配置。
- 单击“编程”按钮，使用所选配置对OTP熔丝进行编程。
