KITFS5600FRDMEVM评估板快速入门

本页将帮助您了解KITFS5600FRDMEVM评估板。

快速入门

恩智浦的模拟产品开发板为恩智浦产品评估提供了一个易用平台。该板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成KITFS5600FRDMEVM评估板的设置和使用。

KITFS5600FRDMEVM内含：

除了套件内含物外，使用此套件时，还需要使用以下硬件。

此评估板需要Windows PC工作站。使用此评估板时，为达到更好效果，需满足以下最低规格要求。

使用此评估板需先安装软件。点击https://www.nxp.com/KITFS5600FRDMEVM，下载评估板的信息页上列出的软件。

下一步Step #2 - Get to Know the Hardware

KITFS5600FRDMEVM是支持FS5600进行性能测试的硬件评估工具。

仿真模式可以根据需要测试不同OTP配置。该套件中包含不同的电感器和MOSFET，支持用户尝试不同的开关频率。

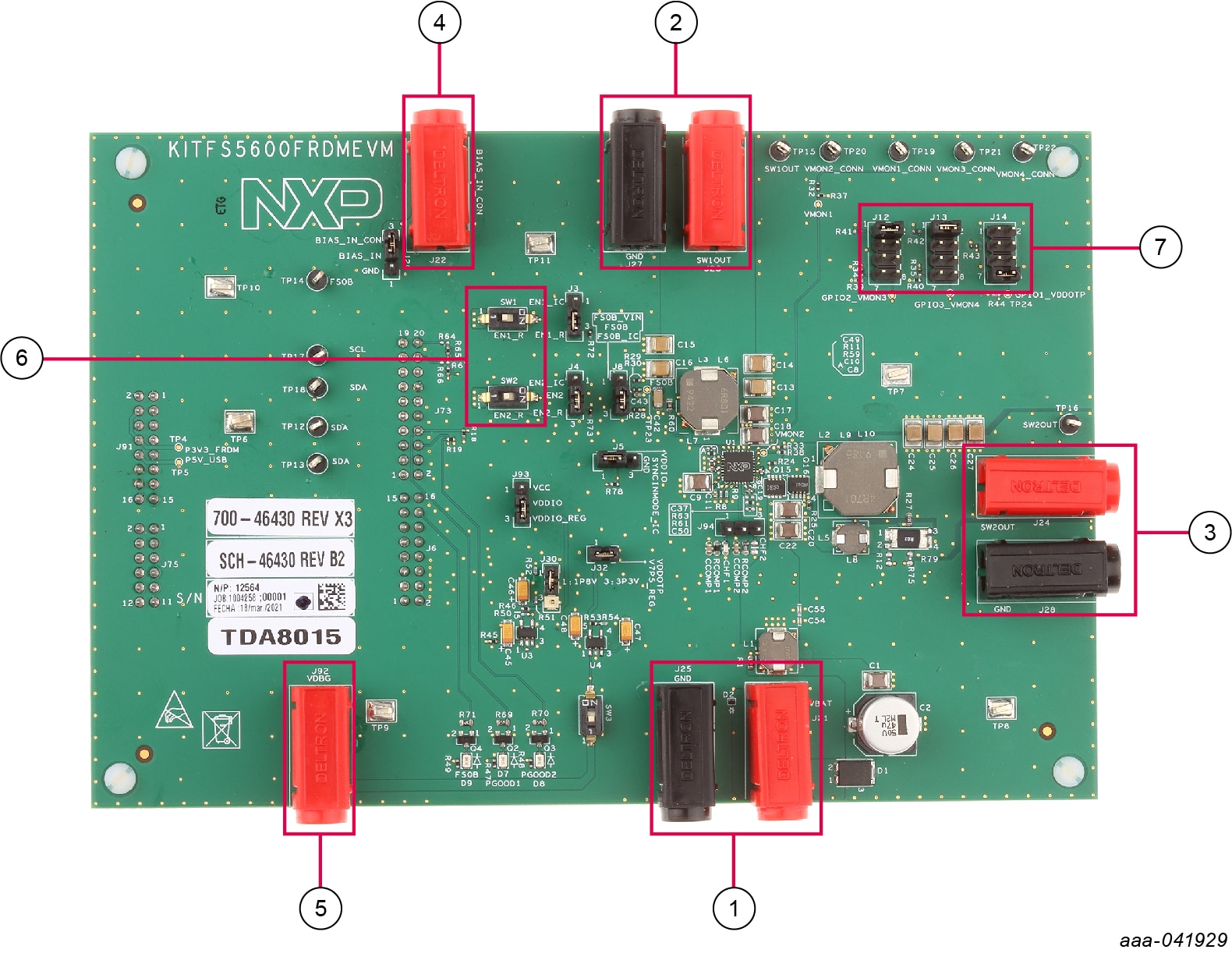

KITFS5600FRDMEVM评估板概述。

上一步Step #1 - Get Started

下一步Step #3 - Install the Software

将NXPGUI_PR_x文件解压到任何所需位置。在软件包中的GUI文件夹中找到NXP\u GUI\u x.x-Setup，点击运行即可将GUI安装到任何所需的位置。

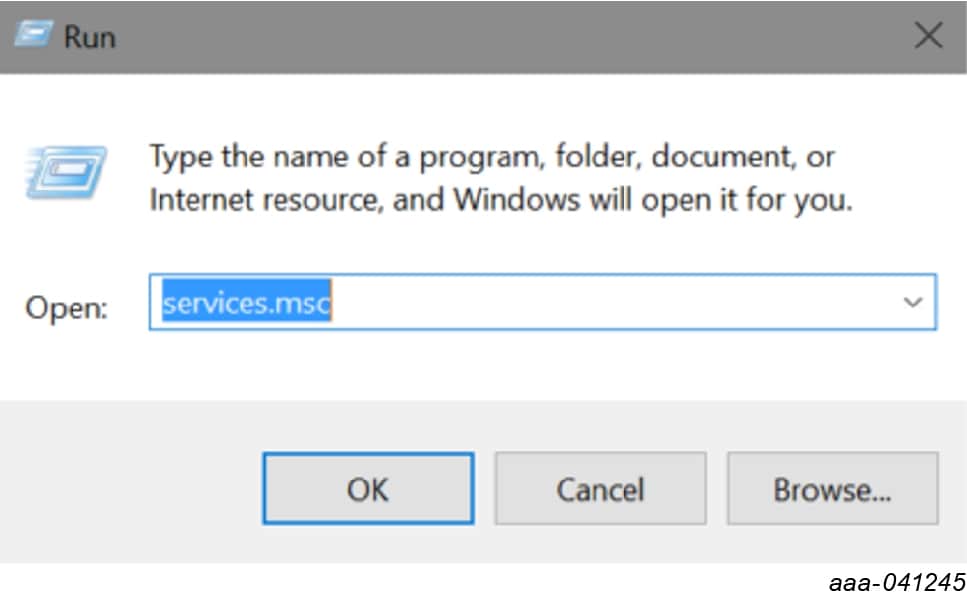

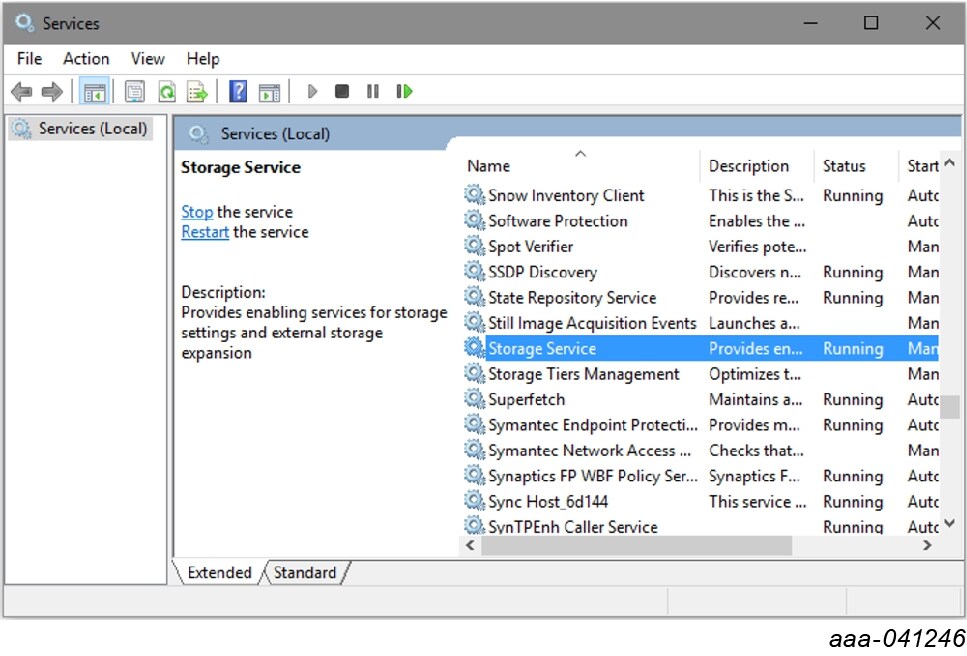

Windows 10系统需可禁用存储服务：运行services.msc；从列表中双击存储服务，并按下STOP按钮。

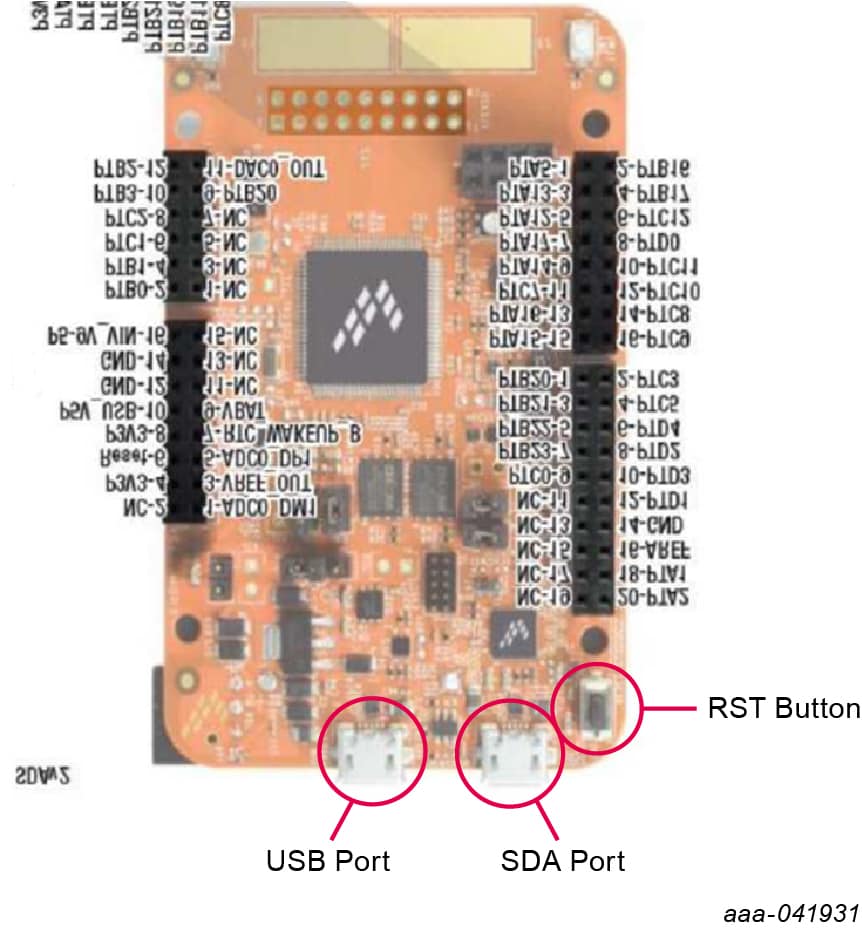

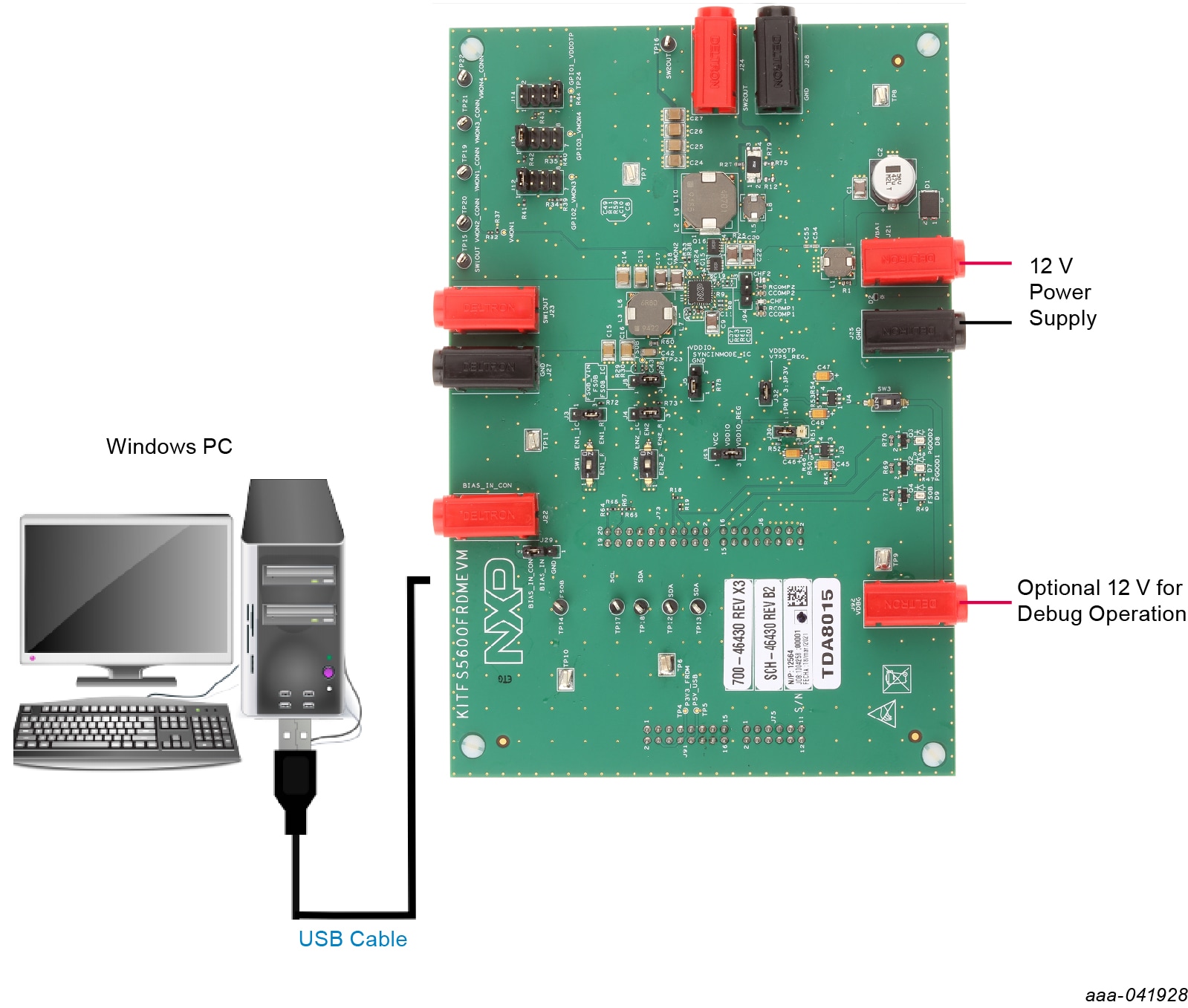

按下Freedom板上的RST按钮，然后将USB线缆连接到Freedom板上的SDA端口(J5)。
如文件浏览器的左窗格出现新的“引导加载程序设备”，则：
1. 将已下载的“0244_k20dx_bootloader_update_0x8000.bin”文件拖放到BOOTLOADER驱动器中。请确保有足够的时间将固件保存在引导加载程序中。
2. 断开USB线缆并将其重新连接到SDA端口(这次不按RST按钮)。
3. 将“k20dx_frdmk82f_if_crc_legacy_0x8000.bin”文件从软件包(MCU文件夹)拖放到MAINTENANCE驱动器中

  注：请确保有足够的时间将固件保存在引导加载程序中。该设备应更改为FRDM_K82FD。
如果文件资源管理器中出现MAINTENANCE而不是BOOTLOADER，则跳过2a。改用2b和2c
在软件包(MCU文件夹)中找到“nxp-gui-fw-frdmk82f-usb_hid-fs5600_xxx.bin”文件，并拖放到FRDM_K82FD设备中

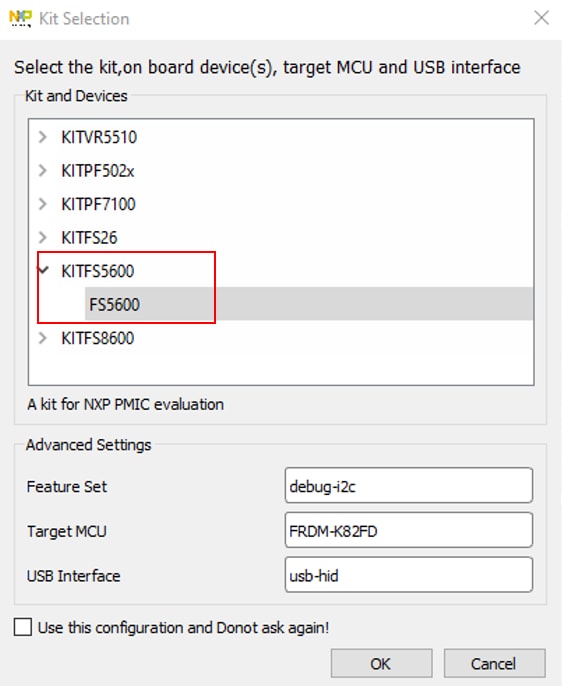

Freedom板固件已成功加载。断开USB线缆，然后将其重新连接到USB端口。打开之前安装的NXPGUI。必须激活左上角的“开始”按钮
如果只需要更新NXPGUI固件，请从上面的步骤4开始。PC检测到FRDM_K82FD
